PLC Omron CP1L-L10DR-D | 10 I/O Relay, Tích Hợp Analog, Nguồn 24VDC - Chính Hãng AUT VN

Tiết kiệm chi phí: Tích hợp sẵn 1 cổng Analog Input (0-10V), không cần mua thêm module mở rộng cho cảm biến.
Thiết kế tối ưu: Dòng Compact siêu nhỏ gọn, lý tưởng cho tủ điện diện tích hạn chế.
Hiệu suất mạnh mẽ: 10 I/O (6 In/4 Out Relay), hỗ trợ đếm xung tốc độ cao 100kHz và lập trình USB 2.0 nhanh chóng.
Nguồn điện: Hoạt động ổn định với nguồn 24VDC tiêu chuẩn công nghiệp.

nhà chế tạo: Omron

SKU: CP1L-L10DR-D

Tải xuống mẫu

Giá cũ: 6.882.750 ₫

Giá bán: 5.506.200 ₫

Số lượng:

1. Giới thiệu về PLC Omron CP1L-L10DR-D

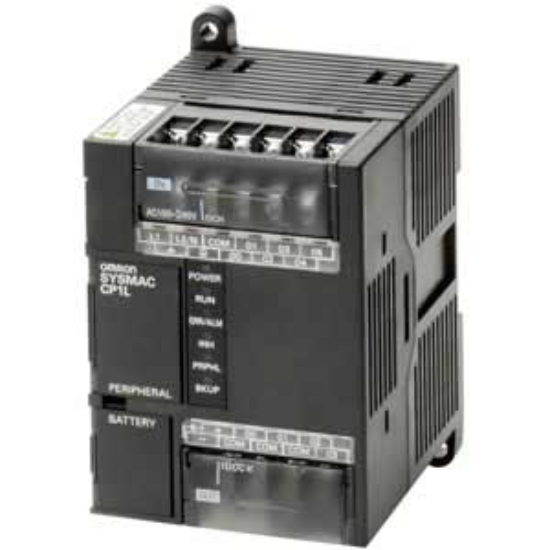

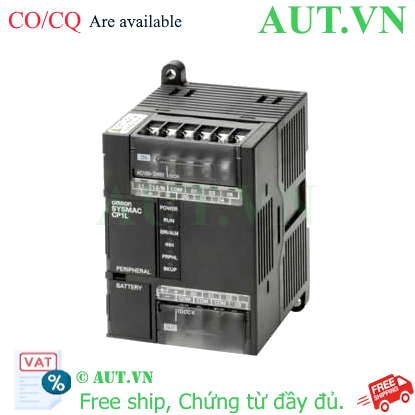

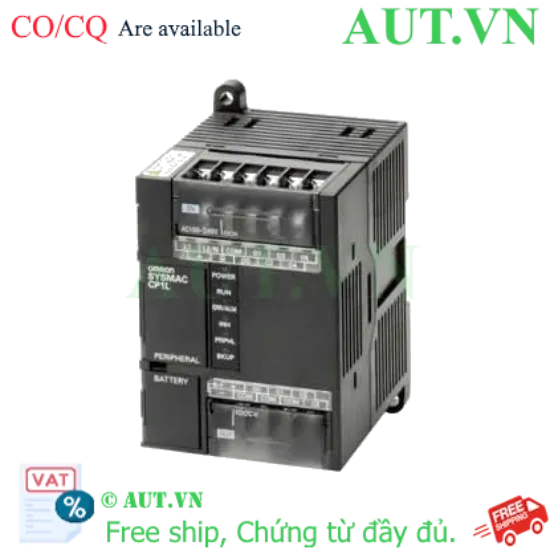

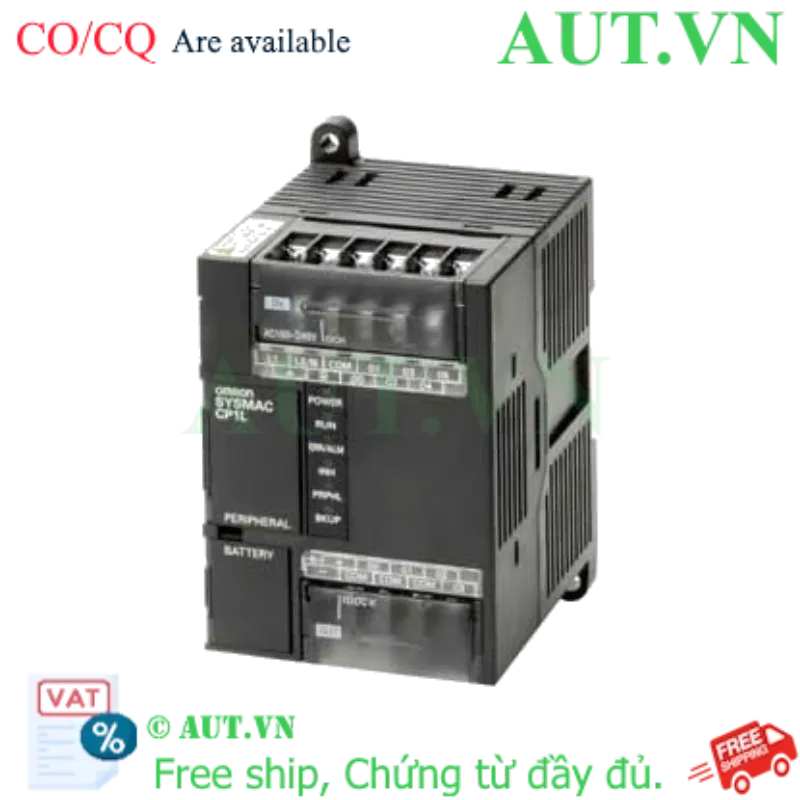

PLC Omron CP1L-L10DR-D là giải pháp điều khiển logic compact cao cấp từ Omron Nhật Bản, được thiết kế để mang lại sự cân bằng hoàn hảo giữa kích thước nhỏ gọn và tính năng mạnh mẽ. Sản phẩm được phân phối chính hãng bởi AUT VN, đáp ứng khắt khe các yêu cầu về độ chính xác và độ bền trong môi trường công nghiệp.

Điểm đặc biệt của model này chính là khả năng xử lý tín hiệu Analog ngay trên thân máy, giúp các kỹ sư tự động hóa tối giản hóa sơ đồ đấu nối và giảm thiểu chi phí đầu tư phần cứng mà vẫn đảm bảo hiệu quả vận hành tối đa.

2. Điểm nổi bật vượt trội

Tích hợp Analog Input thông minh: Sở hữu cổng Analog Input (0-10VDC) tích hợp, cho phép thu thập dữ liệu trực tiếp từ các cảm biến áp suất, nhiệt độ hoặc biến trở mà không cần module rời.
Tốc độ xử lý ấn tượng: Hỗ trợ 2 trục đếm tốc độ cao lên đến 100kHz, đảm bảo độ chính xác tuyệt đối cho các ứng dụng đo lường vị trí qua Encoder.
Kết nối và lập trình hiện đại: Cổng USB 2.0 (Mini-B) cho phép nạp chương trình và backup dữ liệu siêu tốc, tương thích hoàn toàn với phần mềm CX-Programmer.
Độ tin cậy Nhật Bản: Khả năng chống nhiễu cao, hoạt động ổn định trong dải nhiệt độ từ 0°C đến 55°C, đảm bảo hệ thống vận hành liên tục 24/7.

3. Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết (Specifications)
Model	CP1L-L10DR-D
Thương hiệu	Omron (Nhật Bản)
Nhà phân phối	AUT VN
Nguồn cấp điện	24VDC (Phạm vi: 20.4VDC đến 26.4VDC)
Tổng số I/O	10 điểm (6 ngõ vào Digital / 4 ngõ ra Relay)
Kiểu ngõ vào (Input)	24VDC, 5mA (Hỗ trợ NPN và PNP)
Kiểu ngõ ra (Output)	Relay (Tiếp điểm khô, dòng định mức tối đa 2A/kênh)
Ngõ vào Analog	1 cổng Analog Input (0 - 10VDC, độ phân giải 1/80)
Bộ nhớ chương trình	5K Steps
Bộ nhớ dữ liệu (DM)	10K Words
Tần số đếm xung	Tối đa 100kHz
Cổng giao tiếp	USB 2.0 (Mini-B)
Kích thước (RxCxS)	66 x 110 x 85 mm

Nguồn tham khảo: Omron Industrial Automation Official Website

4. Lợi ích khi lựa chọn PLC Omron CP1L-L10DR-D

Tối ưu chi phí vận hành: Loại bỏ chi phí mua module Analog mở rộng, giảm chi phí lắp đặt và đi dây.
Triển khai nhanh chóng: Ngôn ngữ Ladder trực quan, dễ lập trình, giúp rút ngắn thời gian bàn giao dự án.
Giảm thiểu Downtime: Thiết bị bền bỉ, ít hỏng hóc, giúp doanh nghiệp tránh tổn thất do dừng máy đột ngột.
An tâm tuyệt đối: Mua hàng tại AUT VN, quý khách được cam kết chính hãng 100%, đầy đủ CO/CQ và bảo hành 12 tháng.

5. Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Lắp đặt cơ khí: Gắn PLC lên thanh ray DIN rail 35mm. Đảm bảo xung quanh có khoảng trống để tản nhiệt tự nhiên.
Bước 2: Đấu nối nguồn: Kết nối nguồn 24VDC đúng cực (+ và -). Sử dụng bộ nguồn ổn định để bảo vệ thiết bị.
Bước 3: Kết nối I/O: Đấu nối cảm biến vào ngõ Input và các thiết bị chấp hành (relay, van solenoid) vào ngõ ra Relay.
Bước 4: Lập trình: Sử dụng cáp USB Mini-B kết nối PLC với máy tính, dùng CX-Programmer để viết chương trình và nạp xuống PLC.

6. Sản phẩm sử dụng đồng bộ

Để đạt hiệu suất tối đa, CP1L-L10DR-D nên được kết hợp với:

HMI Omron NB-Series: (NB7W, NB10W) để tạo giao diện điều khiển và giám sát trực quan.
Bộ nguồn Omron S8FS-C 24VDC: Đảm bảo nguồn điện sạch, không nhiễu cho PLC.
Cảm biến Omron E2E / E3Z: Tối ưu độ nhạy cho các ngõ vào Digital.
Phụ kiện: Cáp USB chống nhiễu và terminal block chất lượng cao.

7. Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các hệ thống:

Máy đóng gói mini: Điều khiển máy dán nhãn, máy cắt màng co, máy đóng gói vacuum.
Hệ thống băng tải: Phân loại sản phẩm, điều khiển băng tải vận chuyển nhỏ.
Nông nghiệp công nghệ cao: Hệ thống tưới tiêu tự động, điều khiển nhà kính thông minh.
Chế tạo máy: Máy dập, máy trộn nguyên liệu, các máy CNC đơn giản.

8. FAQ - Câu hỏi thường gặp

Q1: PLC Omron CP1L-L10DR-D sử dụng nguồn bao nhiêu?
A: Thiết bị sử dụng nguồn DC 24V. Tuyệt đối không cấp nguồn AC 220V trực tiếp vào chân nguồn vì sẽ gây cháy nổ thiết bị.
Q2: Tôi có thể mở rộng thêm I/O cho model này không?
A: Model dòng L (Compact) không hỗ trợ module mở rộng sườn. Nếu bạn cần nhiều I/O hơn, hãy tham khảo dòng CP1L-M hoặc CP2E tại AUT VN.
Q3: Cổng Analog tích hợp 0-10V dùng để làm gì?
A: Dùng để đọc tín hiệu từ các cảm biến analog (như cảm biến áp suất, nhiệt độ 0-10V) mà không cần mua thêm module analog rời.
Q4: Tôi cần cáp gì để lập trình PLC này?
A: Bạn chỉ cần một sợi cáp USB chuẩn mini-B (loại cáp phổ biến cho nhiều thiết bị điện tử), rất dễ tìm và chi phí rẻ.
Q5: Ngõ ra Relay có thể điều khiển trực tiếp động cơ không?
A: Relay chỉ dùng để điều khiển các tải nhỏ như van solenoid hoặc khởi động từ. Để điều khiển Servo/Stepper, bạn cần model ngõ ra Transistor.
Q6: Phần mềm lập trình là gì và có tương thích Windows 11 không?
A: Sử dụng CX-Programmer (trong bộ CX-One). Phiên bản mới nhất hoàn toàn tương thích tốt với Windows 10 và Windows 11.
Q7: Mua tại AUT VN có đảm bảo hàng chính hãng không?
A: Có. AUT VN cam kết hàng chính hãng 100%, đầy đủ hóa đơn VAT và chứng chỉ CO/CQ từ Omron.
Q8: Thời gian bảo hành sản phẩm là bao lâu?
A: Sản phẩm được bảo hành chính hãng 12 tháng, hỗ trợ tư vấn kỹ thuật 24/7.
Q9: Độ phân giải của ngõ Analog là bao nhiêu?
A: Độ phân giải là 1/80, đáp ứng tốt các ứng dụng giám sát thông số cơ bản trong công nghiệp.
Q10: Thiết bị này có hỗ trợ truyền thông Ethernet không?
A: Model CP1L-L10DR-D không tích hợp Ethernet. Nếu cần Ethernet, bạn nên tham khảo dòng CP2E-N tại AUT VN.
