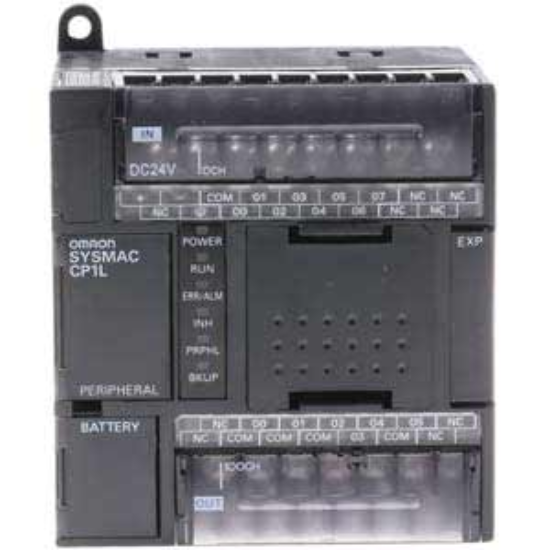

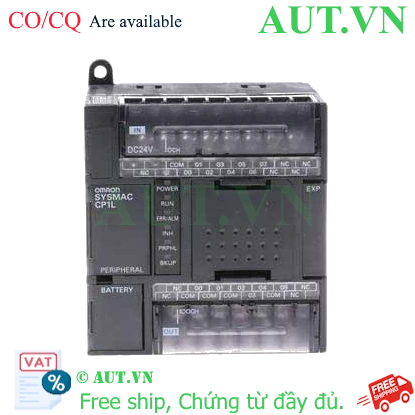

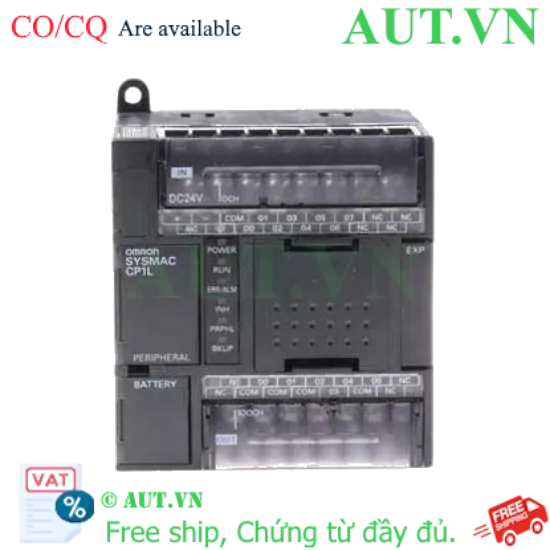

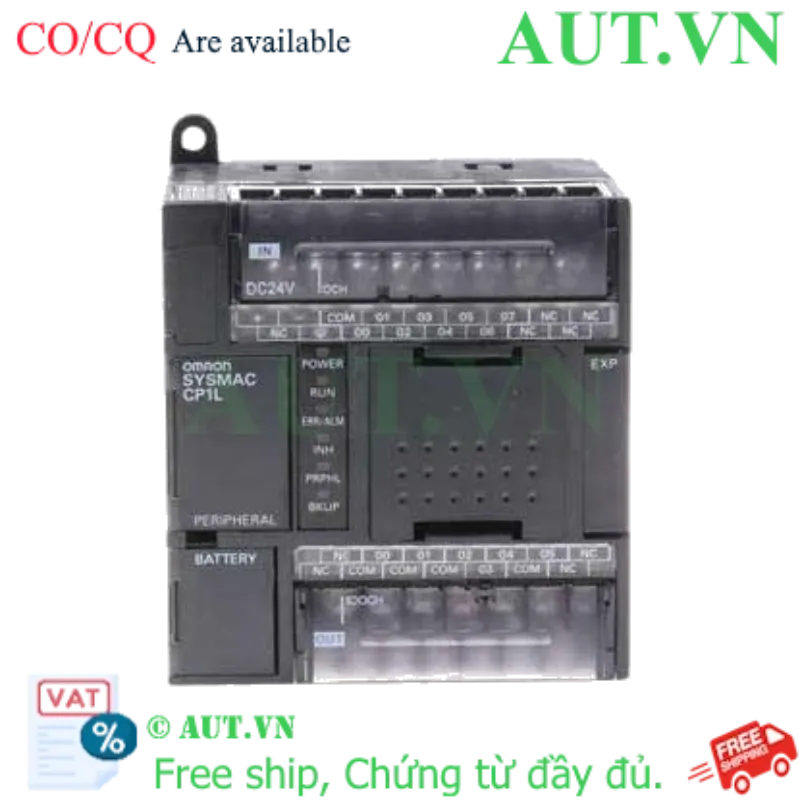

PLC Omron CP1L-L14DR-D | 14 I/O, Tích Hợp Analog, Nguồn 24VDC - Chính Hãng AUT VN

Tối ưu không gian: Thiết kế siêu nhỏ gọn, lý tưởng cho các tủ điện máy móc công nghiệp quy mô vừa và nhỏ.
Hiệu suất mạnh mẽ: 14 điểm I/O (8 ngõ vào / 6 ngõ ra Relay), linh hoạt điều khiển tải AC/DC.
Tích hợp Analog: Sẵn 1 kênh Analog (0-10V), thu thập dữ liệu cảm biến mà không cần module mở rộng.
Kết nối siêu tốc: Cổng USB tích hợp giúp lập trình và nạp dữ liệu nhanh chóng, đơn giản.
Uy tín tuyệt đối: Cam kết chính hãng Omron, đầy đủ CO/CQ, phân phối bởi AUT VN.

nhà chế tạo: Omron

SKU: CP1L-L14DR-D

Tải xuống mẫu

Giá cũ: 7.544.250 ₫

Giá bán: 6.035.400 ₫

Số lượng:

1. Giới thiệu về PLC Omron CP1L-L14DR-D

PLC Omron CP1L-L14DR-D là giải pháp điều khiển logic lập trình tối ưu, được thiết kế cho các hệ thống tự động hóa quy mô nhỏ và trung bình. Thuộc dòng CP1L danh tiếng từ Omron, sản phẩm này là sự kết hợp hoàn hảo giữa kích thước nhỏ gọn (Compact) và khả năng xử lý mạnh mẽ. Điểm đặc biệt khiến CP1L-L14DR-D trở nên vượt trội chính là việc tích hợp sẵn các tính năng Analog và cổng USB, giúp doanh nghiệp giảm thiểu chi phí đầu tư module ngoại vi mà vẫn đảm bảo độ chính xác và ổn định tuyệt đối. Tại AUT VN, chúng tôi mang đến sản phẩm chính hãng cùng dịch vụ hỗ trợ kỹ thuật chuyên sâu, giúp tối ưu hóa quy trình vận hành cho nhà máy của bạn.

2. Những điểm nổi bật vượt trội

Thiết kế tinh gọn: Tiết kiệm tối đa diện tích lắp đặt, giúp bố trí tủ điện khoa học và chuyên nghiệp hơn.
Tích hợp Analog thông minh: Sở hữu 01 ngõ vào Analog (0-10V), cho phép kết nối trực tiếp với các cảm biến áp suất, nhiệt độ hoặc mức chất lỏng.
Lập trình đơn giản: Cổng USB Type B tích hợp cho phép kết nối trực tiếp với PC, loại bỏ sự phiền phức của các loại cáp chuyển đổi phức tạp.
Khả năng mở rộng linh hoạt: Hỗ trợ các Option Board (RS-232/RS-485), dễ dàng nâng cấp để kết nối với HMI, SCADA hoặc các thiết bị ngoại vi khác.
Độ bền chuẩn công nghiệp: Vỏ ngoài chắc chắn, khả năng chống nhiễu điện từ cao, vận hành bền bỉ trong môi trường nhà xưởng khắc nghiệt.

3. Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết đặc tính
Model	CP1L-L14DR-D
Điện áp nguồn cấp	24VDC ±10%
Tổng số điểm I/O	14 điểm
Ngõ vào (Input)	8 điểm (DC Input)
Ngõ ra (Output)	6 điểm (Relay Output)
Bộ nhớ chương trình	5K steps
Ngõ vào Analog tích hợp	1 kênh (0-10VDC)
Cổng giao tiếp	USB Type B
Kích thước (RxCxS)	110 x 66 x 85 mm
Nhiệt độ vận hành	0°C đến 55°C

Nguồn tham khảo: Omron Industrial Automation Official

4. Lợi ích khi sử dụng CP1L-L14DR-D

Tối ưu chi phí đầu tư: Nhờ tích hợp sẵn cổng USB và Analog, bạn không cần tốn chi phí mua thêm module chuyển đổi hay module analog rời.
Rút ngắn thời gian triển khai: Tương thích hoàn toàn với phần mềm CX-Programmer, giúp kỹ sư lập trình, mô phỏng và vận hành hệ thống nhanh chóng.
Vận hành linh hoạt: Ngõ ra Relay cho phép điều khiển trực tiếp các thiết bị tải AC hoặc DC, tăng tính đa dụng trong các ứng dụng điều khiển cơ bản.
An tâm dài hạn: Sản phẩm phổ biến toàn cầu, dễ dàng thay thế, nâng cấp và tìm kiếm tài liệu kỹ thuật.

5. Hướng dẫn lắp đặt và lập trình (How-to)

Bước 1: Lắp đặt vật lý: Gắn PLC lên thanh ray DIN 35mm tiêu chuẩn. Lưu ý để khoảng trống thông gió xung quanh để thiết bị tản nhiệt tốt nhất.
Bước 2: Đấu nối nguồn: Kết nối nguồn DC 24V vào các chân nguồn theo đúng sơ đồ Wiring Diagram để tránh chập cháy.
Bước 3: Kết nối lập trình: Sử dụng cáp USB Mini-B kết nối cổng USB của PLC với máy tính có cài đặt CX-One/CX-Programmer.
Bước 4: Lập trình và Nạp: Xây dựng chương trình Ladder $\rightarrow$ Kiểm tra lỗi (Compile) $\rightarrow$ Nạp xuống PLC (Transfer to PLC).
Bước 5: Vận hành: Chuyển công tắc sang chế độ RUN và theo dõi trạng thái qua đèn LED báo hiệu trên mặt trước.

6. Sản phẩm sử dụng chung và phụ kiện

Cáp lập trình: Cáp USB 2.0 Mini-B chất lượng cao giúp truyền tải dữ liệu ổn định, không bị ngắt quãng.
Option Boards mở rộng: CP1W-CIF01 (RS-232C), CP1W-CIF11 (RS-485) để kết nối HMI/SCADA.
Thiết bị bảo vệ: Aptomat DC, Relay trung gian để bảo vệ ngõ ra Relay khỏi quá tải.
Phụ kiện lắp đặt: Thanh ray DIN 35mm, đầu cốt (ferrules) để đảm bảo kết nối điện chắc chắn.

7. Ứng dụng thực tế của sản phẩm

PLC Omron CP1L-L14DR-D đóng vai trò là bộ não điều khiển trong nhiều ứng dụng:

Hệ thống băng tải: Điều khiển khởi động, dừng, đảo chiều và phân loại sản phẩm.
Máy đóng gói & Dán nhãn: Quản lý chu kỳ hoạt động của xi lanh khí nén và động cơ bước.
Chiếu sáng công nghiệp: Tự động hóa hệ thống đèn nhà xưởng theo cảm biến hoặc kịch bản thời gian.
Kiểm soát nhiệt độ: Thu thập tín hiệu Analog từ cảm biến để duy trì nhiệt độ bể gia nhiệt.
Máy CNC mini: Điều phối các chu trình gia công đơn giản, tự động.

8. Câu hỏi thường gặp (FAQ)

Q1: PLC CP1L-L14DR-D sử dụng nguồn điện bao nhiêu?
A: Sản phẩm sử dụng nguồn điện một chiều 24VDC (sai số cho phép ±10%).

Q2: Tôi có thể đọc cảm biến 0-10V mà không cần mua module Analog không?
A: Có, CP1L-L14DR-D đã tích hợp sẵn 1 kênh ngõ vào Analog 0-10V bên trong.

Q3: Ngõ ra Relay khác gì ngõ ra Transistor?
A: Ngõ ra Relay cho phép điều khiển cả tải AC và DC, chịu dòng lớn hơn nhưng tốc độ đóng ngắt chậm hơn Transistor. Phù hợp cho các ứng dụng đóng ngắt thiết bị ngoại vi.

Q4: Phần mềm lập trình cho model này là gì?
A: Bạn sử dụng phần mềm CX-Programmer (nằm trong bộ CX-One) chính hãng của Omron.

Q5: Làm sao để kết nối PLC này với màn hình HMI?
A: Bạn cần lắp thêm Option Board (RS-232 hoặc RS-485) để tạo giao tiếp truyền thông với HMI.

Q6: Bộ nhớ 5K steps có đủ dùng cho máy nhỏ không?
A: Hoàn toàn đủ. Với các ứng dụng máy đơn lẻ, 5K steps là mức bộ nhớ thoải mái để tối ưu chương trình.

Q7: Sản phẩm tại AUT VN có cam kết chính hãng không?
A: Có, AUT VN cam kết hàng chính hãng 100%, đầy đủ tem mác, số series và cung cấp CO/CQ khi yêu cầu.

Q8: PLC này có điều khiển được Servo motor không?
A: Có, CP1L hỗ trợ phát xung tốc độ cao (High-speed pulse output) để điều khiển Servo hoặc Stepper motor.

Q9: Tôi có thể nạp chương trình qua cổng USB không?
A: Có, cổng USB Type B tích hợp cho phép nạp/xuống chương trình và giám sát online cực kỳ nhanh chóng.

Q10: Chính sách bảo hành tại AUT VN như thế nào?
A: Sản phẩm được bảo hành chính hãng 12 tháng, kèm theo hỗ trợ kỹ thuật trọn đời từ đội ngũ chuyên gia của AUT VN.
