PLC này sử dụng phần mềm lập trình nào?

Bạn sử dụng phần mềm CX-Programmer thuộc bộ CX-One của Omron để lập trình cho dòng CP1L.

Sản phẩm này có hỗ trợ điều khiển Servo không?

Có, với 2 đầu ra xung tần số lên đến 100kHz, bạn có thể dùng để điều khiển các Driver Servo hoặc Stepper Motor bước.

Ngõ ra của model này là loại gì?

Model CP1L-EL20DT1-D có ngõ ra là loại Source (kiểu đẩy).

Tôi có thể kết nối PLC này qua mạng LAN không?

Hoàn toàn được, vì sản phẩm đã tích hợp sẵn cổng Ethernet RJ45.

Ngõ vào Analog có thể đọc được dải tín hiệu nào?

Thiết bị hỗ trợ dải tín hiệu từ 0 đến 10VDC với độ phân giải 1/1000.

Sản phẩm có thể mở rộng thêm ngõ vào/ra không?

Có, bạn có thể sử dụng các module mở rộng dòng CP1W của Omron.

Nguồn cấp của PLC là bao nhiêu?

Thiết bị yêu cầu nguồn cấp 24VDC để hoạt động.

Tôi có nhận được CO/CQ khi mua hàng tại AUT VN không?

Có, AUT VN cam kết cung cấp đầy đủ chứng nhận CO/CQ cho sản phẩm để đảm bảo tính chính hãng.

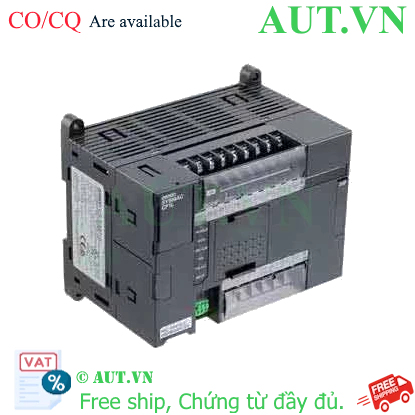

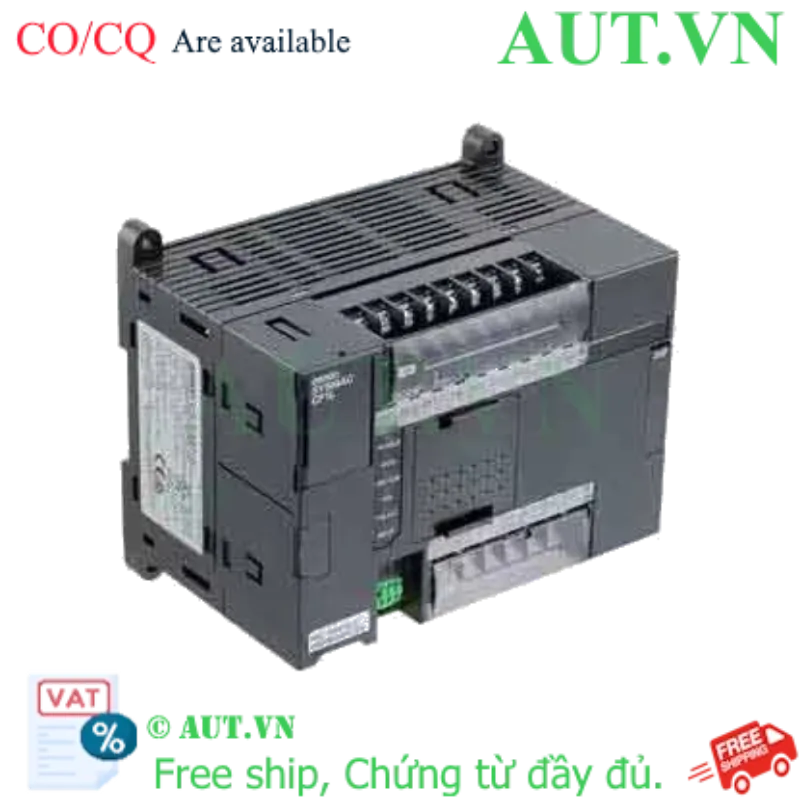

PLC Omron CP1L-EL20DT1-D | 12DI/8DO, 2 Analog, Tích hợp Ethernet

Nguồn cấp: 24VDC
Bộ nhớ: 5K Steps
Ngõ vào số (DI): 12 ngõ vào
Ngõ ra số (DO): 8 ngõ ra (Kiểu Source)
Ngõ vào Analog: 2 kênh (0-10VDC)
Kết nối: Tích hợp cổng Ethernet RJ45
Tốc độ đếm: 100kHz (4 bộ đếm tốc độ cao)

nhà chế tạo: Omron

SKU: CP1L-EL20DT1-D

Tải xuống mẫu

Giá cũ: 9.150.750 ₫

Giá bán: 7.320.600 ₫

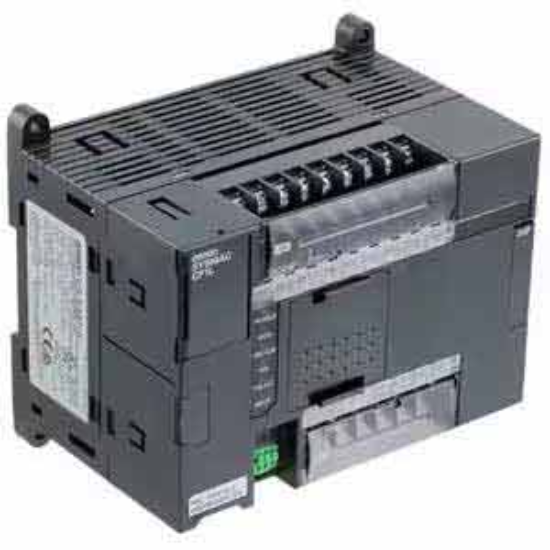

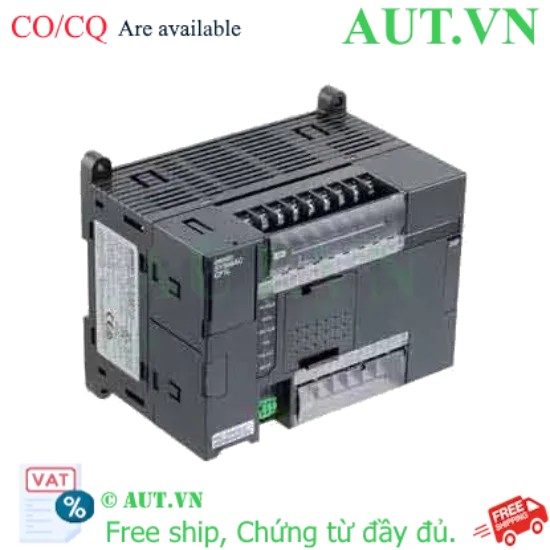

Giới thiệu về PLC Omron CP1L-EL20DT1-D

PLC Omron CP1L-EL20DT1-D là dòng bộ điều khiển lập trình logic (PLC) nhỏ gọn thuộc dòng CP1L danh tiếng của Omron. Được thiết kế tối ưu cho các ứng dụng tự động hóa máy móc quy mô nhỏ và vừa, sản phẩm này nổi bật với khả năng tích hợp sẵn cổng Ethernet và các ngõ vào Analog, giúp giảm thiểu chi phí lắp đặt thêm các module phụ trợ. Đây là giải pháp hoàn hảo cho các kỹ sư cần một thiết bị tin cậy, mạnh mẽ và dễ dàng kết nối trong hệ thống IIoT hiện đại.

Điểm nổi bật của sản phẩm

Kết nối mạnh mẽ: Tích hợp sẵn cổng Ethernet giúp việc truyền thông và giám sát từ xa trở nên dễ dàng hơn bao giờ hết.
Khả năng xử lý linh hoạt: Sở hữu 2 ngõ vào Analog tích hợp, cho phép đọc trực tiếp các cảm biến áp suất, nhiệt độ hoặc mức mà không cần module mở rộng.
Hiệu suất cao: Với 4 bộ đếm tốc độ cao (lên đến 100kHz), thiết bị đáp ứng cực tốt các ứng dụng cần đo lường tốc độ hoặc vị trí chính xác.
Thiết kế Compact: Kích thước nhỏ gọn, dễ dàng lắp đặt trên thanh ray DIN trong các tủ điện có không gian hạn chế.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	CP1L-EL20DT1-D
Loại PLC	Compact (Nhỏ gọn)
Nguồn cấp	24VDC
Bộ nhớ chương trình	5K Steps
Số ngõ vào số (Digital Input)	12 ngõ vào
Số ngõ ra số (Digital Output)	8 ngõ ra (Kiểu Source)
Ngõ vào Analog tích hợp	2 kênh (Dải tín hiệu 0...10VDC)
Độ phân giải Analog	1/1000
Bộ đếm tốc độ cao	4 bộ (Tốc độ tối đa 100kHz)
Đầu ra xung (Pulse Output)	2 kênh (Tối đa 100kHz)
Giao tiếp vật lý	Ethernet (RJ45), RS-232C (tùy chọn)
Phương pháp lắp đặt	Gắn thanh ray DIN hoặc lắp bề mặt
Nhiệt độ hoạt động	0 đến 55°C
Khối lượng	610g

Nguồn tham khảo: omron.com

Lợi ích khi sử dụng PLC Omron CP1L-EL20DT1-D

Tiết kiệm chi phí: Tích hợp sẵn Ethernet và Analog giúp giảm số lượng linh kiện cần mua thêm.
Độ tin cậy cực cao: Thương hiệu Omron đảm bảo thiết bị hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
Dễ dàng nâng cấp: Có khả năng mở rộng thông qua các module CP1W khi nhu cầu IO tăng lên.
Lập trình thân thiện: Hỗ trợ các ngôn ngữ chuẩn như LAD, STL, giúp rút ngắn thời gian triển khai dự án.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt cơ khí: Gắn PLC lên thanh ray DIN trong tủ điện, đảm bảo khoảng trống để tản nhiệt.
Bước 2: Đấu nối nguồn: Kết nối nguồn 24VDC vào các chân cấp nguồn theo đúng sơ đồ đấu nối của hãng.
Bước 3: Đấu nối I/O: Kết nối các cảm biến vào ngõ vào (DI) và các thiết bị chấp hành (Relay, Contactor) vào ngõ ra (DO).
Bước 4: Kết nối truyền thông: Sử dụng cáp mạng chuẩn RJ45 kết nối PLC với máy tính hoặc thiết bị mạng.
Bước 5: Lập trình: Sử dụng phần mềm CX-Programmer để viết chương trình và tải xuống thiết bị qua cổng Ethernet.

Sản phẩm liên quan (isRelatedTo)

Để tối ưu hóa hệ thống, quý khách có thể tham khảo thêm:

Thanh ray DIN: PFP-100N, PFP-50N
Module mở rộng: CP1W-ADB21, CP1W-MAB21
Module giao tiếp: CP1W-CIF11 (RS-422A/485)
Màn hình HMI Omron tương thích

Ứng dụng thực tế (Application)

Hệ thống đóng gói và dán nhãn tự động.
Điều khiển băng tải trong các dây chuyền sản xuất thực phẩm.
Hệ thống kiểm soát mức chất lỏng (sử dụng ngõ vào Analog).
Máy đóng gói bao bì nhỏ.
Hệ thống xử lý nước thải quy mô vừa.

Câu hỏi thường gặp (FAQ)

1. PLC này sử dụng phần mềm lập trình nào?: Bạn sử dụng phần mềm CX-Programmer thuộc bộ CX-One của Omron để lập trình cho dòng CP1L.
2. Sản phẩm này có hỗ trợ điều khiển Servo không?: Có, với 2 đầu ra xung tần số lên đến 100kHz, bạn có thể dùng để điều khiển các Driver Servo hoặc Stepper Motor bước.
3. Ngõ ra của model này là loại gì?: Model CP1L-EL20DT1-D có ngõ ra là loại Source (kiểu đẩy).
4. Tôi có thể kết nối PLC này qua mạng LAN không?: Hoàn toàn được, vì sản phẩm đã tích hợp sẵn cổng Ethernet RJ45.
5. Ngõ vào Analog có thể đọc được dải tín hiệu nào?: Thiết bị hỗ trợ dải tín hiệu từ 0 đến 10VDC với độ phân giải 1/1000.
6. Sản phẩm có thể mở rộng thêm ngõ vào/ra không?: Có, bạn có thể sử dụng các module mở rộng dòng CP1W của Omron.
7. Nguồn cấp của PLC là bao nhiêu?: Thiết bị yêu cầu nguồn cấp 24VDC để hoạt động.
8. Tôi có nhận được CO/CQ khi mua hàng tại AUT VN không?: Có, AUT VN cam kết cung cấp đầy đủ chứng nhận CO/CQ cho sản phẩm để đảm bảo tính chính hãng.
9. Thời gian bảo hành sản phẩm như thế nào?: Sản phẩm được bảo hành theo chính sách tiêu chuẩn của hãng Omron.
10. AUT VN có hỗ trợ kỹ thuật sau bán hàng không?: Có, chúng tôi miễn phí hỗ trợ cài đặt và tư vấn sử dụng thiết bị cho khách hàng.
