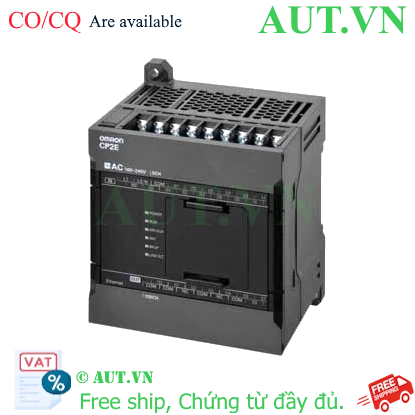

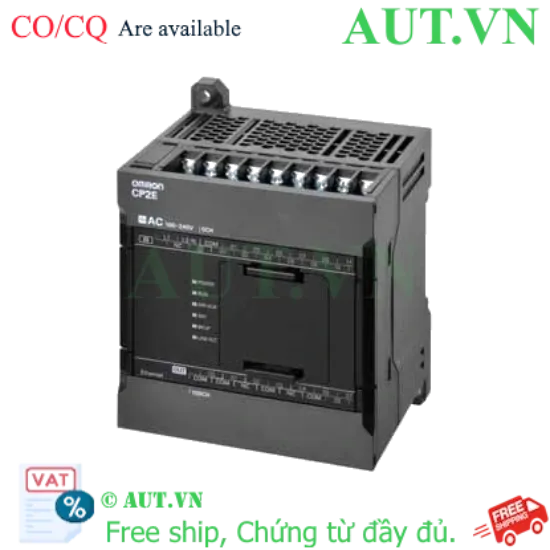

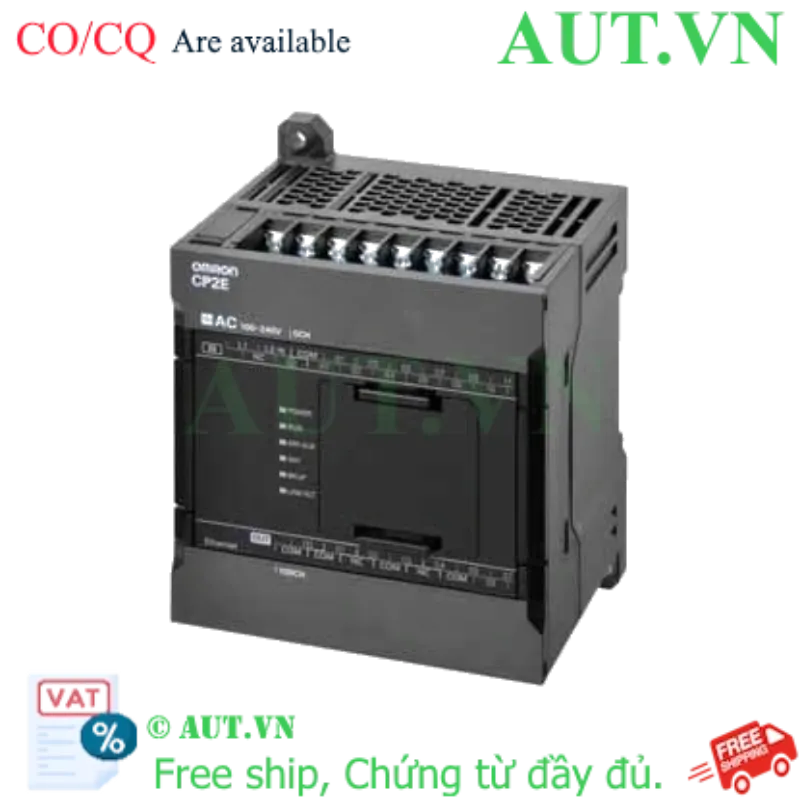

PLC Omron CP2E-N14DR-A | 8DI-6DO Relay | Tích Hợp Ethernet | Compact PLC
- Model: CP2E-N14DR-A
- Ngõ vào/ra: 8 Digital Input / 6 Digital Output (Relay)
- Kết nối: Tích hợp sẵn cổng Ethernet (RJ45)
- Bộ nhớ: 10K steps
- Nguồn cấp: 100 - 240VAC
- Khả năng mở rộng: Hỗ trợ tối đa 3 module mở rộng
Giá cũ:
4.540.950 ₫
3.632.760 ₫

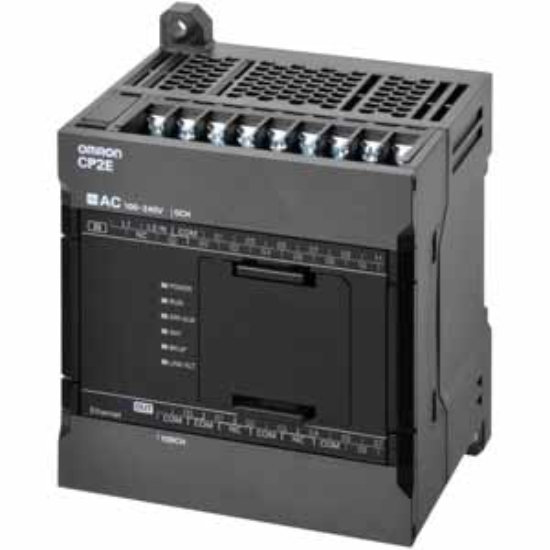

Giới thiệu về PLC Omron CP2E-N14DR-A
PLC Omron CP2E-N14DR-A là dòng bộ điều khiển lập trình (PLC) kích thước nhỏ gọn (Compact) thuộc series CP2E danh tiếng của Omron. Được thiết kế tối ưu cho các ứng dụng tự động hóa quy mô nhỏ và trung bình, sản phẩm này nổi bật với khả năng tích hợp sẵn cổng Ethernet, giúp việc kết nối mạng và giám sát từ xa trở nên dễ dàng hơn bao giờ hết. Với cấu hình 8 ngõ vào và 6 ngõ ra dạng Relay, đây là giải pháp lý tưởng cho các hệ thống yêu cầu độ tin cậy cao và khả năng chịu tải tốt.
Điểm nổi bật của sản phẩm
- Kết nối mạnh mẽ: Tích hợp sẵn cổng Ethernet giúp dễ dàng kết nối với HMI, máy tính hoặc các thiết bị mạng khác trong hệ thống Industrial IoT.
- Thiết kế Compact: Tiết kiệm không gian lắp đặt tủ điện nhưng vẫn đảm bảo đầy đủ các tính năng thông minh.
- Hiệu suất cao: Hỗ trợ 6 bộ đếm tốc độ cao (50kHz/5kHz) và 2 đầu ra xung (100kHz), phù hợp cho điều khiển servo hoặc bước.
- Độ bền vượt trội: Sử dụng ngõ ra Relay cho phép điều khiển trực tiếp các tải điện áp AC/DC với dòng tải lên đến 2A.
Bảng thông số kỹ thuật chi tiết
| Model | CP2E-N14DR-A |
| Loại PLC | Compact (Nhỏ gọn) |
| Nguồn cấp | 100...240VAC |
| Số ngõ vào Digital (DI) | 8 ngõ vào (Sink/Source) |
| Số ngõ ra Digital (DO) | 6 ngõ ra (Kiểu Relay) |
| Dòng tải ngõ ra tối đa | 2A tại 24VDC / 2A tại 250VAC |
| Bộ nhớ chương trình | 10K steps |
| Kết nối truyền thông | Ethernet (1 cổng RJ45) |
| Giao thức hỗ trợ | Modbus-RTU, TCP/IP, UDP, Host link... |
| Đầu ra xung tối đa | 100kHz (2 kênh) |
| Bộ đếm tốc độ cao | 6 bộ đếm (50kHz, 5kHz) |
| Khả năng mở rộng | Tối đa 3 module mở rộng |
| Nhiệt độ hoạt động | -20 đến 60°C |
| Kích thước (RxCxS) | 86 x 110 x 80 mm |
| Trọng lượng | 335g |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi sử dụng PLC Omron CP2E-N14DR-A
- Tối ưu chi phí: Giải pháp all-in-one giúp giảm bớt chi phí mua thêm các module truyền thông rời.
- Dễ dàng lập trình: Sử dụng phần mềm CX-One quen thuộc với ngôn ngữ Ladder và ST, giúp rút ngắn thời gian triển khai.
- Khả năng nâng cấp: Nhờ hệ thống module mở rộng đa dạng (Analog, Digital, Temperature), bạn có thể dễ dàng nâng cấp hệ thống khi nhu cầu sản xuất tăng lên.
- Độ tin cậy cao: Sản phẩm đạt các tiêu chuẩn quốc tế EAC, UL, KC, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
Hướng dẫn sử dụng cơ bản (How-to)
- Lắp đặt: Gắn PLC lên thanh ray DIN (DIN Rail) trong tủ điện. Đảm bảo khoảng cách tản nhiệt phù hợp.
- Đấu nối nguồn: Kết nối nguồn cấp 100-240VAC vào các chân terminal tương ứng theo sơ đồ đấu nối của hãng.
- Kết nối truyền thông: Sử dụng cáp Ethernet chuẩn RJ45 kết nối PLC với máy tính hoặc Switch mạng.
- Lập trình: Sử dụng phần mềm CX-One (CX-Programmer) để viết chương trình Ladder hoặc ST, sau đó nạp chương trình qua cổng Ethernet.
- Kiểm tra: Quan sát đèn LED trạng thái trên thân PLC để xác nhận kết nối và tình trạng vận hành.
Sản phẩm liên quan (isRelatedTo)
Để tối ưu hóa hệ thống, bạn có thể kết hợp với các thiết bị sau:
- Module mở rộng Analog: CP1W-AD041 (Input), CP1W-DA021 (Output).
- Module giao diện: CP1W-CIF11 (RS-422A/485).
- Phụ kiện lắp đặt: Thanh ray DIN (PFP-100N), Chặn thanh ray (BIZ-07).
- Cáp kết nối: Các dòng cáp RJ45 chuyên dụng cho Omron.
Ứng dụng thực tế (Application)
PLC Omron CP2E-N14DR-A được ứng dụng rộng rãi trong:
- Máy đóng gói tự động: Điều khiển các cơ cấu kẹp, đẩy và đếm sản phẩm.
- Hệ thống băng tải: Điều khiển tốc độ và hướng di chuyển của sản phẩm.
- Xử lý nước thải: Điều khiển các van, bơm và cảm biến mức.
- Máy móc ngành thực phẩm: Tự động hóa quy trình phối trộn và đóng chai.
Câu hỏi thường gặp (FAQ)
- 1. PLC này có thể kết nối với máy tính qua cổng Ethernet không?
- Có, CP2E-N14DR-A được tích hợp sẵn cổng Ethernet RJ45, cho phép lập trình và giám sát qua mạng rất dễ dàng.
- 2. Ngõ ra Relay của sản phẩm này có chịu tải được motor không?
- Ngõ ra Relay có thể điều khiển các tải nhỏ, nhưng với motor công suất lớn, bạn nên sử dụng qua trung gian (Contactor hoặc Relay trung gian) để bảo vệ PLC.
- 3. Tôi có thể mở rộng thêm bao nhiêu module cho PLC này?
- Bạn có thể gắn thêm tối đa 3 module mở rộng (Expansion Units) để tăng số lượng I/O hoặc thêm tính năng Analog.
- 4. Phần mềm nào dùng để lập trình cho CP2E-N14DR-A?
- Sản phẩm sử dụng bộ công cụ phần mềm CX-One của Omron, bao gồm CX-Programmer.
- 5. Sản phẩm này có hỗ trợ giao thức Modbus không?
- Có, thiết bị hỗ trợ giao thức Modbus-RTU và các giao thức truyền thông công nghiệp phổ biến khác.
- 6. PLC này dùng nguồn điện bao nhiêu?
- Model này sử dụng nguồn xoay chiều (AC) trong khoảng 100V đến 240V.
- 7. Tôi có thể dùng PLC này để điều khiển Servo không?
- Có, nhờ có 2 đầu ra xung tần số cao lên đến 100kHz, bạn hoàn toàn có thể điều khiển các loại Step/Servo motor.
- 8. Mua hàng tại AUT VN có được bảo hành không?
- Tất nhiên, tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng và hỗ trợ kỹ thuật tận tình.
