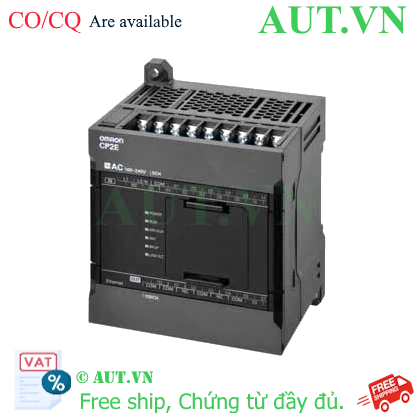

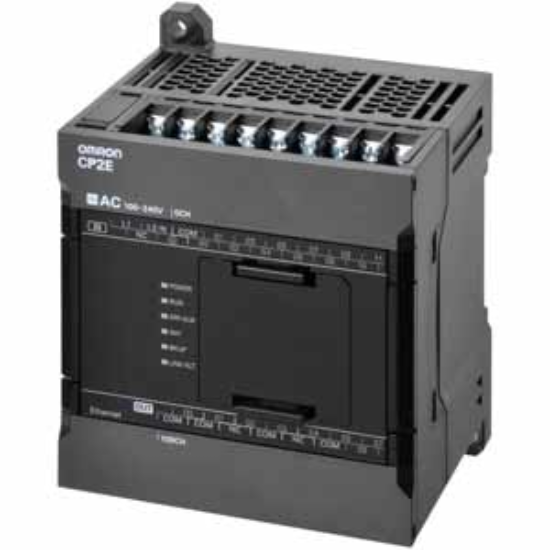

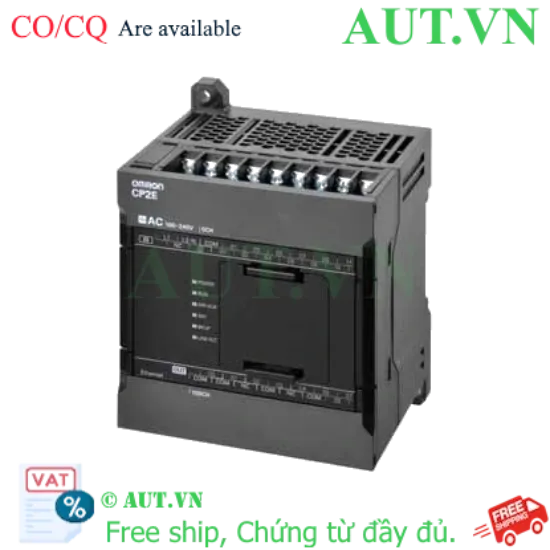

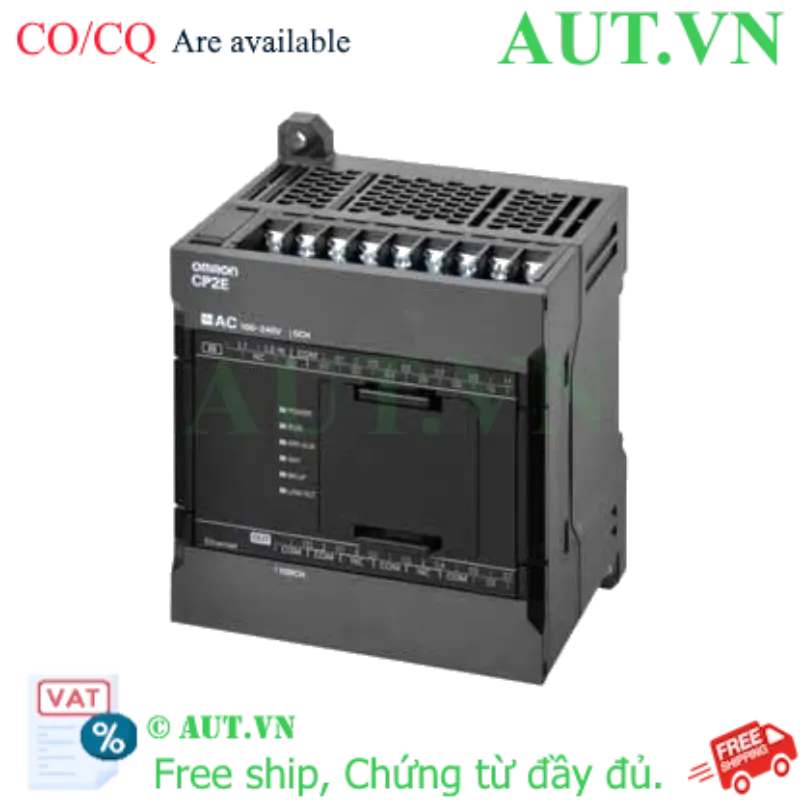

PLC Omron CP2E-N14DT1-D | Tích hợp Ethernet, 8 In/6 Out, 10K Steps

Dòng sản phẩm: Compact PLC (Nhỏ gọn)
Kết nối: Tích hợp sẵn cổng Ethernet (RJ45)
Ngõ vào/ra: 8 ngõ vào Digital / 6 ngõ ra Digital (Transistor)
Bộ nhớ: 10K Steps
Khả năng xử lý: 6 bộ đếm tốc độ cao, 2 đầu ra xung (100kHz)
Nguồn cấp: 24VDC

nhà chế tạo: Omron

SKU: CP2E-N14DT1-D

Tải xuống mẫu

Giá cũ: 5.181.750 ₫

Giá bán: 4.145.400 ₫

Giới thiệu về PLC Omron CP2E-N14DT1-D

PLC Omron CP2E-N14DT1-D là dòng bộ điều khiển lập trình logic nhỏ gọn nhưng sở hữu sức mạnh vượt trội, thuộc phân khúc CP2E Series nổi tiếng của Omron. Điểm khác biệt lớn nhất của model này chính là việc tích hợp sẵn cổng Ethernet, cho phép kết nối trực tiếp vào mạng công nghiệp, giúp việc giám sát và điều khiển từ xa trở nên dễ dàng hơn bao giờ hết. Đây là giải pháp lý tưởng cho các hệ thống tự động hóa hiện đại, đòi hỏi sự nhỏ gọn nhưng vẫn phải đảm bảo khả năng truyền thông mạnh mẽ.

Điểm nổi bật của sản phẩm

Khả năng kết nối mạng vượt trội: Cổng Ethernet RJ45 tích hợp giúp dễ dàng giao tiếp với HMI, PC và các thiết bị mạng khác qua các giao thức như TCP/IP, UDP.
Hiệu suất cao trong thiết kế nhỏ gọn: Dù có kích thước Compact, thiết bị vẫn hỗ trợ 6 bộ đếm tốc độ cao và 2 đầu ra xung lên đến 100kHz, phù hợp cho điều khiển Servo/Stepper.
Khả năng mở rộng linh hoạt: Hỗ trợ lên đến 3 mô-đun mở rộng (Expansion Units), giúp bạn dễ dàng nâng cấp số lượng I/O hoặc thêm các chức năng Analog/Temperature.
Độ tin cậy cao: Đáp ứng các tiêu chuẩn quốc tế khắt khe (EAC, UL, KC), đảm bảo vận hành ổn định trong môi trường công nghiệp khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	CP2E-N14DT1-D
Dòng sản phẩm	Compact PLC
Điện áp nguồn cấp	24VDC
Số lượng ngõ vào số (Digital Input)	8 ngõ vào
Số lượng ngõ ra số (Digital Output)	6 ngõ ra (Loại Transistor - Source)
Dung lượng bộ nhớ	10,000 Steps
Cổng giao tiếp chính	Ethernet (1 cổng RJ45)
Giao thức hỗ trợ	Modbus-RTU, TCP/IP, UDP, Host link, Serial PLC Link...
Bộ đếm tốc độ cao	6 bộ đếm (Tốc độ 50kHz/5kHz)
Đầu ra xung (Pulse Output)	2 đầu ra (Tần số tối đa 100kHz)
Kiểu lắp đặt	Gắn thanh ray DIN hoặc lắp bề mặt
Nhiệt độ vận hành	-20°C đến 60°C
Kích thước (Rộng x Cao x Sâu)	86mm x 110mm x 80mm
Trọng lượng	~335g

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng PLC Omron CP2E-N14DT1-D

Tiết kiệm chi phí đầu tư: Với các tính năng tích hợp sẵn (Ethernet, High-speed counter), bạn không cần mua thêm các module truyền thông đắt tiền.
Tối ưu không gian: Thiết kế nhỏ gọn giúp tiết kiệm đáng kể diện tích lắp đặt trong tủ điện điều khiển.
Dễ dàng bảo trì và nâng cấp: Nhờ khả năng kết nối Ethernet, kỹ sư có thể chẩn đoán lỗi từ xa, giảm thiểu thời gian dừng máy (downtime).
Phù hợp xu hướng Smart Factory: Hỗ trợ tốt cho việc kết nối IIoT và quản lý dữ liệu sản xuất.

Hướng dẫn sử dụng cơ bản (How-to)

Bước 1: Lắp đặt: Gắn PLC lên thanh ray DIN trong tủ điện. Đảm bảo không gian xung quanh thông thoáng để tản nhiệt.
Bước 2: Đấu nối điện: Kết nối nguồn 24VDC vào các chân cấp nguồn. Đấu nối các cảm biến vào ngõ vào (Input) và tải (Relay/Solenoid) vào ngõ ra (Output) theo sơ đồ đấu nối của hãng.
Bước 3: Kết nối máy tính: Sử dụng cáp Ethernet RJ45 để kết nối PLC với máy tính.
Bước 4: Lập trình: Sử dụng phần mềm CX-One (CX-Programmer) để viết chương trình (Ladder hoặc ST) và tải xuống PLC.
Bước 5: Kiểm tra: Chạy mô phỏng và kiểm tra thực tế các ngõ vào/ra để đảm bảo hệ thống hoạt động đúng logic.

Sản phẩm liên quan (isRelatedTo)

Để tối ưu hóa hệ thống, quý khách có thể kết hợp PLC CP2E-N14DT1-D với các thiết bị sau:

Mô-đun mở rộng I/O: CP1W-8ED (Input), CP1W-16ET (Output).
Mô-đun Analog: CP1W-AD041 (Analog Input), CP1W-DA021 (Analog Output).
Mô-đun truyền thông: CP1W-CIF11 (RS-422A/485).
Phụ kiện: Thanh ray DIN PFP-100N, Cáp kết nối RJ45.

Ứng dụng thực tế (Application)

Điều khiển máy đóng gói, máy dán nhãn tự động.
Hệ thống băng tải phân loại sản phẩm trong kho thông minh.
Máy móc trong ngành thực phẩm và đồ uống.
Các hệ thống điều khiển máy CNC nhỏ hoặc máy cắt laser.

Câu hỏi thường gặp (FAQ)

1. PLC Omron CP2E-N14DT1-D có tích hợp sẵn Ethernet không?: Có, model này được tích hợp sẵn 1 cổng Ethernet RJ45 để kết nối mạng công nghiệp.
2. Ngõ ra của model này là Relay hay Transistor?: Model này sử dụng ngõ ra loại Transistor (Source), phù hợp để điều khiển các tải tốc độ cao như van điện từ hoặc driver servo.
3. Tôi có thể mở rộng thêm bao nhiêu module cho PLC này?: Bạn có thể kết nối tối đa 3 mô-đun mở rộng vào thân chính của PLC.
4. Phần mềm nào dùng để lập trình cho dòng CP2E?: Bạn cần sử dụng bộ phần mềm CX-One của Omron, cụ thể là CX-Programmer.
5. Tốc độ xung tối đa mà PLC này phát ra là bao nhiêu?: Thiết bị hỗ trợ tần số xung phát tối đa lên đến 100kHz.
6. PLC này có hỗ trợ giao thức Modbus không?: Có, thiết bị hỗ trợ Modbus-RTU và có thể giao tiếp qua Ethernet bằng các giao thức tương đương.
7. Điện áp nguồn cấp của máy là bao nhiêu?: Thiết bị yêu cầu nguồn cấp 24VDC để hoạt động.
8. Tôi có thể mua hàng chính hãng tại AUT VN không?: Hoàn toàn có thể. AUT VN cam kết cung cấp hàng chính hãng Omron, đầy đủ CO/CQ và chế độ bảo hành uy tín.
