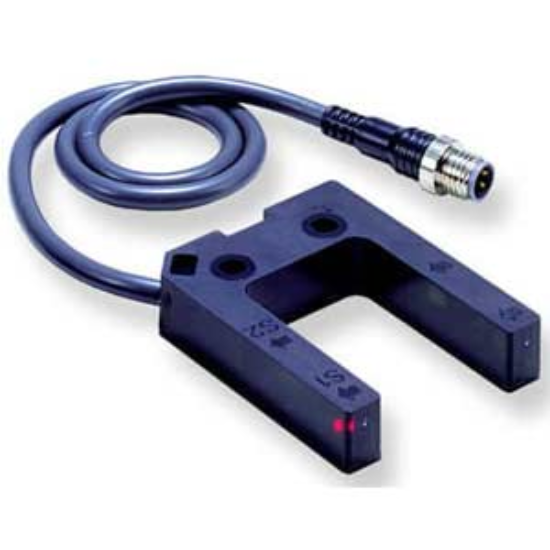

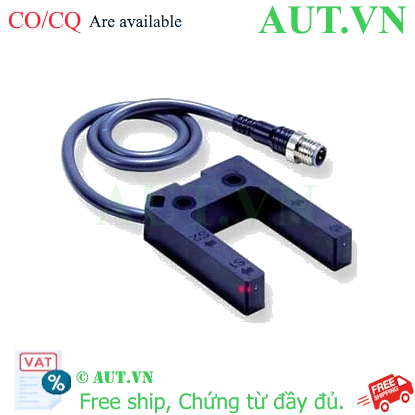

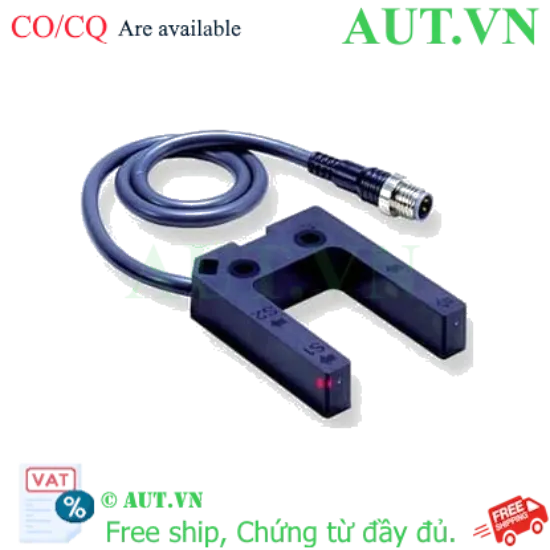

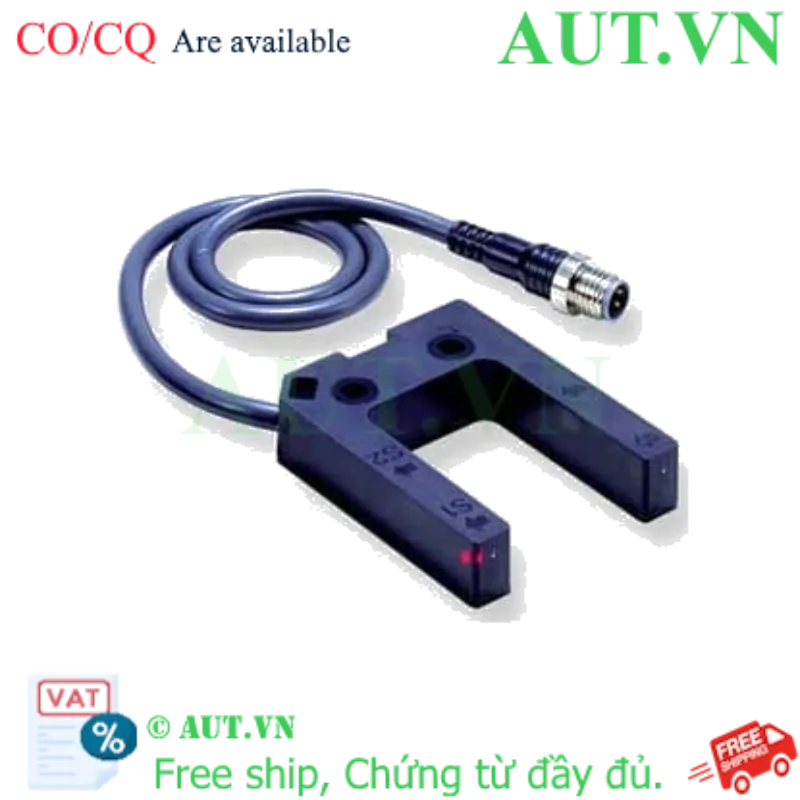

Cảm biến Quang điện Omron E3Z-G61-M1TJ: Dạng Chữ U, Ngõ ra NPN, Khe 25mm Chính Hãng

**Loại cảm biến:** Quang điện dạng chữ U (Slot Sensor) chuyên dụng
**Ngõ ra:** NPN (Linh hoạt tùy chọn chế độ Dark-ON/Light-ON)
**Kích thước khe hở:** 25mm - Lý tưởng cho vật thể kích thước trung bình và lớn
**Thời gian đáp ứng:** Siêu nhanh 1ms, tối ưu cho dây chuyền tốc độ cao
**Tiêu chuẩn bảo vệ:** IP64 chống bụi và tia nước bắn
**Thương hiệu:** Omron Nhật Bản - Độ bền và độ chính xác tuyệt đối

nhà chế tạo: Omron

SKU: E3Z-G61-M1TJ 0.3M

Tải xuống mẫu

Giá cũ: 1.372.800 ₫

Giá bán: 1.098.240 ₫

Số lượng:

Giới thiệu Cảm biến quang điện Omron E3Z-G61-M1TJ

Trong kỷ nguyên công nghiệp 4.0, việc kiểm soát chính xác vị trí và sự hiện diện của vật thể là yếu tố then chốt để đảm bảo chất lượng sản phẩm. Cảm biến quang điện Omron E3Z-G61-M1TJ dạng chữ U (Slot Sensor) là giải pháp tối ưu cho các hệ thống tự động hóa đòi hỏi sự tin cậy tuyệt đối. Với thiết kế khe hở 25mm, sản phẩm cho phép phát hiện vật thể đi qua một cách nhanh chóng, chính xác, loại bỏ hoàn toàn các sai số trong quá trình vận hành.

Điểm nổi bật của Omron E3Z-G61-M1TJ

**Thiết kế chữ U thông minh:** Tối ưu hóa việc lắp đặt, vật thể chỉ cần đi qua khe hở 25mm để kích hoạt tín hiệu, không cần căn chỉnh phức tạp như các dòng cảm biến thu-phát rời.
**Tốc độ phản hồi cực cao:** Với thời gian đáp ứng chỉ 1ms, E3Z-G61-M1TJ đáp ứng hoàn hảo cho các máy đóng gói, máy cắt hoặc dây chuyền lắp ráp linh kiện điện tử tốc độ cao.
**Ngõ ra NPN linh hoạt:** Hỗ trợ cả hai chế độ Light-ON và Dark-ON, giúp kỹ sư dễ dàng tích hợp vào nhiều loại PLC và bộ điều khiển khác nhau.
**Công nghệ chống nhiễu hồng ngoại:** Sử dụng nguồn sáng hồng ngoại giúp cảm biến hoạt động ổn định, không bị ảnh hưởng bởi ánh sáng môi trường, nhận diện tốt cả vật mờ và đục.
**Độ bền công nghiệp:** Đạt chuẩn IP64, đảm bảo thiết bị hoạt động bền bỉ trong môi trường nhiều bụi bẩn và độ ẩm cao.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E3Z-G61-M1TJ 0.3M
Loại cảm biến	Cảm biến quang chữ U (U-shaped/Slot sensor)
Phương pháp phát hiện	Thu - Phát tích hợp (Through-beam)
Ngõ ra (Output)	NPN (Lựa chọn Light-ON/Dark-ON)
Điện áp nguồn cấp	12 đến 24VDC
Chiều rộng khe (Slot width)	25 mm
Chiều sâu khe (Slot depth)	35 mm
Thời gian đáp ứng	1 ms
Nguồn sáng	Hồng ngoại (Infrared)
Cấp bảo vệ	IP64
Chiều dài cáp	0.3 m
Nhiệt độ vận hành	-25 đến 55°C
Mạch bảo vệ	Bảo vệ ngắn mạch và phân cực ngược

Nguồn tham khảo: Omron Official Website

Lợi ích khi sử dụng Omron E3Z-G61-M1TJ cho doanh nghiệp

**Tối ưu hóa năng suất:** Việc phát hiện chính xác 100% vật thể giúp loại bỏ sản phẩm lỗi, giảm thiểu thời gian dừng máy.
**Giảm chi phí vận hành:** Tuổi thọ linh kiện Omron cực cao, giúp doanh nghiệp giảm tần suất thay thế và chi phí bảo trì định kỳ.
**Lắp đặt nhanh chóng:** Thiết kế chữ U giúp cố định vị trí cảm biến dễ dàng, rút ngắn thời gian triển khai lắp máy.
**Tương thích rộng rãi:** Dễ dàng kết nối với hầu hết các dòng PLC (Siemens, Mitsubishi, Delta...) nhờ ngõ ra NPN tiêu chuẩn.

Hướng dẫn lắp đặt và sử dụng chi tiết (How-to)

**Bước 1: Kiểm tra nguồn điện:** Xác định nguồn cấp DC trong khoảng 12-24V. Tuyệt đối không cấp nguồn AC để tránh cháy thiết bị.
**Bước 2: Lắp đặt cơ khí:** Sử dụng giá đỡ chuyên dụng E39-L149 để cố định cảm biến. Đảm bảo khe hở 25mm nằm đúng tâm đường đi của vật thể cần phát hiện.
**Bước 3: Đấu nối dây:** Kết nối dây cáp 0.3m theo sơ đồ NPN (Dây nâu: +V, Dây xanh: 0V, Dây đen: Tín hiệu Output).
**Bước 4: Thiết lập chế độ:** Tùy theo yêu cầu (muốn tín hiệu ON khi có vật hoặc ON khi mất vật), hãy chọn chế độ Light-ON hoặc Dark-ON.
**Bước 5: Vận hành thử:** Đưa vật thể đi qua khe cảm biến và quan sát đèn LED chỉ thị trên thân máy để xác nhận tín hiệu đã truyền về PLC.

Sản phẩm sử dụng chung và phụ kiện tương thích

Để hệ thống vận hành ổn định và chuyên nghiệp nhất, quý khách nên kết hợp cùng:

**Giá đỡ cố định:** Omron E39-L149 giúp chống rung và cố định vị trí chính xác.
**Cáp nối dài chuyên dụng:** Các dòng cáp XS3F-M421, XS3F-M422 nếu khoảng cách từ cảm biến đến tủ điện xa hơn 0.3m.

Ứng dụng thực tế của cảm biến E3Z-G61-M1TJ

**Ngành đóng gói & Bao bì:** Đếm số lượng sản phẩm, kiểm tra sự hiện diện của chai/lọ trên băng tải.
**Ngành in ấn & Cắt giấy:** Xác định vị trí mép giấy hoặc vị trí dừng của trục máy in.
**Sản xuất linh kiện điện tử:** Phát hiện vị trí các khay linh kiện trong máy gắp-đặt tự động.
**Máy tự động hóa:** Sử dụng làm công tắc hành trình quang học cho các trục cơ khí.

Câu hỏi thường gặp (FAQ)

1. Cảm biến E3Z-G61-M1TJ có phát hiện được vật trong suốt không?
Trả lời: Sản phẩm tối ưu cho vật mờ và đục. Với vật trong suốt (kính, nhựa trong), độ nhạy sẽ giảm. Bạn nên liên hệ AUT VN để được test mẫu thực tế.

2. Tôi có thể thay đổi chế độ Light-ON sang Dark-ON khi đang vận hành không?
Trả lời: Có, bạn có thể thay đổi thông qua cài đặt trên bộ điều khiển hoặc switch tùy chọn của cảm biến.

3. Chuẩn IP64 nghĩa là gì và có chịu được nước không?
Trả lời: IP64 có nghĩa là chống bụi hoàn toàn và chống nước bắn từ mọi hướng. Sản phẩm không thể ngâm trong nước nhưng hoạt động tốt trong môi trường ẩm ướt nhẹ.

4. Tại sao Model này chỉ có cáp 0.3m? Có loại dài hơn không?
Trả lời: Đây là thiết kế tiêu chuẩn của mã M1TJ để tối ưu không gian lắp đặt. Để kéo dài, bạn hãy sử dụng thêm cáp nối dài XS3F của Omron.

5. Sự khác biệt cơ bản giữa ngõ ra NPN và PNP của cảm biến này là gì?
Trả lời: NPN xuất tín hiệu 0V khi kích hoạt (phổ biến cho PLC Nhật), còn PNP xuất tín hiệu VCC (phổ biến cho PLC Châu Âu). Hãy kiểm tra kỹ PLC của bạn trước khi mua.

6. Khe 25mm có thể dùng cho vật thể rộng bao nhiêu?
Trả lời: Vật thể phải có chiều rộng nhỏ hơn 25mm để đi xuyên qua khe mà không gây kẹt cơ khí.

7. Mua hàng tại AUT VN có được cung cấp CO/CQ không?
Trả lời: Có, AUT VN cam kết cung cấp đầy đủ giấy chứng nhận xuất xứ (CO) và chất lượng (CQ) cho mọi sản phẩm Omron chính hãng.

8. Cảm biến có bị ảnh hưởng bởi ánh sáng mặt trời không?
Trả lời: Thiết bị chịu được ánh sáng lên đến 10.000 lx. Tuy nhiên, nếu lắp ngoài trời trực tiếp, bạn nên lắp thêm nắp che để tăng tuổi thọ.

9. Làm sao để biết cảm biến bị hỏng hay chỉ là do bẩn khe quang?
Trả lời: Hãy vệ sinh khe quang bằng khăn mềm khô. Nếu đèn LED không sáng khi vật đi qua dù đã vệ sinh, có thể cảm biến đã gặp sự cố.

10. Chính sách bảo hành tại AUT VN cho sản phẩm này như thế nào?
Trả lời: Sản phẩm được bảo hành chính hãng Omron. Chúng tôi hỗ trợ kỹ thuật 24/7 và đổi trả theo đúng quy định của hãng.
