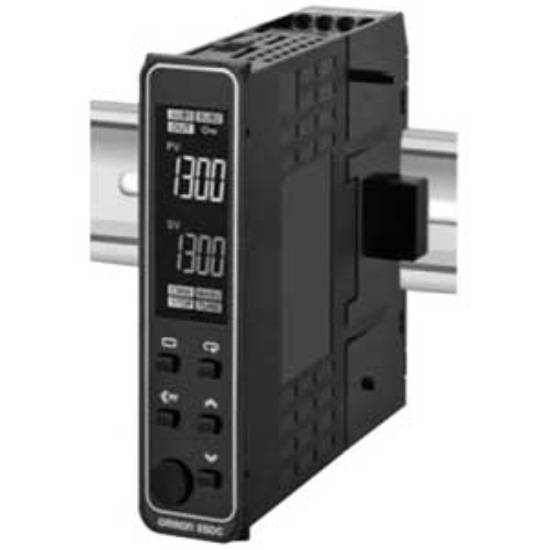

Giới thiệu về Đồng hồ nhiệt Omron E5DC-QX0ABM-015
Đồng hồ nhiệt Omron E5DC-QX0ABM-015 là dòng bộ điều khiển nhiệt độ kỹ thuật số cao cấp thuộc series E5DC danh tiếng của Omron. Thiết bị được thiết kế để mang lại sự chính xác tối đa trong các quy trình kiểm soát nhiệt độ công nghiệp khắt khe. Với khả năng điều khiển PID tiên tiến, sản phẩm giúp duy trì nhiệt độ ổn định, giảm thiểu sai số và tối ưu hóa hiệu suất năng lượng cho hệ thống máy móc của bạn.
Dù bạn đang vận hành lò sấy, máy ép nhựa hay các quy trình hóa chất phức tạp, E5DC-QX0ABM-015 đều là lựa chọn tin cậy nhờ khả năng tương thích đầu vào cực cao và ngõ ra điện áp chuyên dụng cho SSR.
Điểm nổi bật của sản phẩm
- Độ chính xác vượt trội: Sử dụng thuật toán 2-PID giúp kiểm soát nhiệt độ cực kỳ ổn định, tránh hiện tượng quá nhiệt (overshoot).
- Giao diện trực quan: Màn hình LCD sắc nét giúp người vận hành dễ dàng theo dõi giá trị đo (PV) và giá trị cài đặt (SV) ngay cả trong môi trường ánh sáng yếu.
- Tính linh hoạt cao: Hỗ trợ đa dạng các loại cảm biến từ Thermocouple (B, C, E, JPt, N, PL2...) đến Pt100 và các tín hiệu điện áp/dòng điện.
- Chức năng thông minh: Tích hợp đầy đủ các tính năng như tự dò thông số (Self-tuning), cảnh báo lỗi thanh nhiệt (Heater burnout), và truyền thông RS-485.
Bảng thông số kỹ thuật chi tiết
| Model | E5DC-QX0ABM-015 |
| Nguồn cấp | 100...240VAC |
| Số kênh điều khiển | 1 kênh |
| Phương pháp điều khiển | 2-PID control, ON-OFF control |
| Ngõ ra điều khiển | Ngõ ra điện áp (Voltage output) để điều khiển SSR |
| Loại đầu vào cảm biến | B, C, E, JPt 100Ohm, N, PL2, Pt 100Ohm, U, W, 0...10VDC, 0...20mADC, 0...5VDC, 1...5VDC, 4...20mADC |
| Chế độ điều khiển | Điều khiển sưởi và làm mát (Heating/Cooling) |
| Hiển thị | Màn hình LCD, 4 ký tự (Chiều cao 8.5mm) |
| Truyền thông | RS-485 |
| Kích thước lắp đặt | W22.7 x H92 mm (Lắp thanh ray DIN hoặc lắp phẳng) |
| Cấp độ bảo vệ | IP20, IP66 |
| Tiêu chuẩn | CE, CSA, KC, UL |
Nguồn tham khảo: Omron Official
Lợi ích khi sử dụng Omron E5DC-QX0ABM-015
- Tối ưu chi phí: Kiểm soát nhiệt chính xác giúp giảm tiêu thụ điện năng và kéo dài tuổi thọ linh kiện nhiệt.
- An toàn tuyệt đối: Các chức năng cảnh báo lỗi (Loop burnout, SSR failure) giúp ngăn chặn các sự cố cháy nổ do mất kiểm soát nhiệt độ.
- Dễ dàng bảo trì: Thiết kế nhỏ gọn, lắp đặt nhanh chóng trên thanh ray DIN, giúp tiết kiệm không gian tủ điện.
Hướng dẫn sử dụng (How-to)
- Bước 1: Lắp đặt: Gắn thiết bị lên thanh ray DIN hoặc lắp phẳng vào mặt tủ điện theo kích thước lỗ W22.7xH92mm.
- Bước 2: Đấu nối: Kết nối nguồn cấp (100-240VAC) và cảm biến đầu vào theo đúng sơ đồ đấu dây của hãng. Kết nối ngõ ra điện áp tới chân điều khiển của SSR.
- Bước 3: Cài đặt: Bật nguồn, truy cập menu cài đặt để chọn loại cảm biến đầu vào và thiết lập thông số PID (hoặc sử dụng tính năng Auto-tuning).
- Bước 4: Vận hành: Thiết lập giá trị nhiệt độ mong muốn (SV) và theo dõi giá trị nhiệt độ thực tế (PV) trên màn hình LCD.
Sản phẩm liên quan (isRelatedTo)
Ứng dụng thực tế (Application)
Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực: Lò nung công nghiệp, máy ép nhựa, hệ thống sấy thực phẩm, máy phun sơn sấy, các phòng thí nghiệm kiểm soát nhiệt độ và các dây chuyền sản xuất linh kiện điện tử đòi hỏi độ chính xác cao.
Câu hỏi thường gặp (FAQ)
1. Đồng hồ nhiệt này có thể điều khiển cả sưởi và làm mát không?
Có, E5DC-QX0ABM-015 hỗ trợ chế độ Heating/Cooling giúp bạn kiểm soát cả hai quá trình trong cùng một thiết bị.
2. Tôi có thể dùng thiết bị này với cảm biến Pt100 không?
Hoàn toàn được. Model này hỗ trợ rất nhiều loại đầu vào bao gồm cả Pt100 và các loại Thermocouple phổ biến.
3. Ngõ ra điện áp (Voltage output) có ý nghĩa gì?
Nó tạo ra tín hiệu điện áp để điều khiển trực tiếp các Relay bán dẫn (SSR), giúp quá trình đóng ngắt diễn ra cực nhanh và bền bỉ.
4. Sản phẩm có hỗ trợ tự động dò thông số PID không?
Có, tính năng Auto-tuning giúp thiết bị tự tính toán các thông số PID phù hợp với đối tượng nhiệt, giúp ổn định nhiệt nhanh nhất.
5. Làm sao để kết nối thiết bị với hệ thống PLC?
Bạn có thể sử dụng cổng truyền thông RS-485 tích hợp sẵn và các phụ kiện cáp chuyển đổi để kết nối với PLC/HMI.
6. Thiết bị có cảnh báo khi thanh nhiệt bị hỏng không?
Có, chức năng Heater burnout (HB) alarm sẽ thông báo ngay lập tức nếu phát hiện sự cố ở thanh nhiệt.
7. Kích thước lắp đặt của thiết bị là bao nhiêu?
Thiết bị sử dụng chuẩn kích thước lỗ lắp đặt W22.7 x H92 mm.
8. Tại AUT VN, sản phẩm có được bảo hành không?
Tất cả sản phẩm tại AUT VN đều được cam kết chính hãng và bảo hành theo đúng tiêu chuẩn của Omron.
9. Tôi có cần mua thêm Socket không?
Để đấu nối chuyên nghiệp và an toàn, bạn nên mua thêm Socket (như P2CF-08) để kết nối mặt trước thiết bị.
10. Mua hàng tại AUT VN có hóa đơn VAT không?
Có, AUT VN hỗ trợ xuất hóa đơn VAT đầy đủ cho khách hàng doanh nghiệp.
