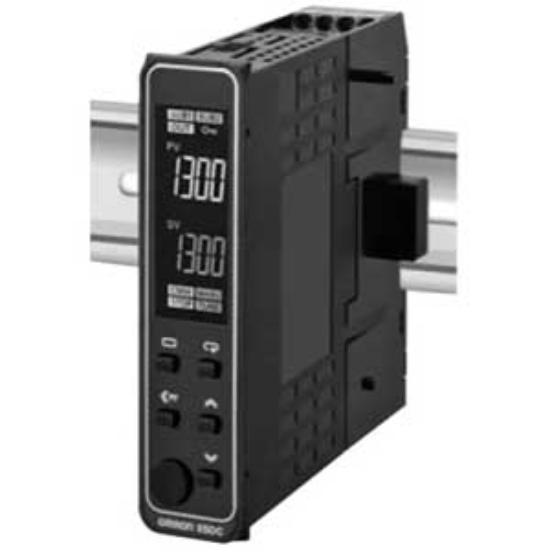

Đồng Hồ Nhiệt Omron E5DC-QX0DBM-015 - Điều Khiển PID Chính Xác, Ngõ Ra SSR, Truyền Thông RS-485

Model: E5DC-QX0DBM-015 chính hãng Omron.
Nguồn cấp: 24VAC/VDC linh hoạt, an toàn cho hệ thống tủ điện công nghiệp.
Ngõ ra: Điện áp điều khiển SSR (Solid State Relay) giúp đóng ngắt siêu tốc, không gây mòn tiếp điểm.
Điều khiển: Thuật toán 2-PID tiên tiến và ON-OFF control, triệt tiêu hoàn toàn hiện tượng vọt lố (overshoot).
Truyền thông: Tích hợp chuẩn RS-485 (Modbus), dễ dàng kết nối PLC và giám sát từ xa.
Lắp đặt: Tương thích linh hoạt với thanh ray DIN hoặc lắp phẳng trên mặt tủ (Panel mount).

nhà chế tạo: Omron

SKU: E5DC-QX0DBM-015

Tải xuống mẫu

Giá cũ: 3.954.900 ₫

Giá bán: 3.163.920 ₫

Số lượng:

Giới thiệu về Bộ điều khiển nhiệt độ Omron E5DC-QX0DBM-015

Đồng hồ nhiệt Omron E5DC-QX0DBM-015 là giải pháp điều khiển nhiệt độ kỹ thuật số cao cấp, được thiết kế để mang lại sự chính xác tuyệt đối trong các hệ thống sưởi và làm mát công nghiệp. Với khả năng điều khiển PID tiên tiến và thiết kế tối ưu, sản phẩm giúp doanh nghiệp ổn định quy trình sản xuất, giảm thiểu sai số nhiệt và tiết kiệm năng lượng tối đa. Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo tiêu chuẩn chất lượng khắt khe nhất cho mọi môi trường vận hành.

Điểm nổi bật của Omron E5DC-QX0DBM-015

Độ chính xác tuyệt đối: Thuật toán 2-PID tự động điều chỉnh, giúp nhiệt độ đạt giá trị cài đặt nhanh nhất mà không bị dao động hay vọt lố.
Khả năng tương thích đa dạng: Hỗ trợ hầu hết các loại cảm biến hiện nay như Can nhiệt (K, J, N, E...), Pt100 và các tín hiệu analog (4-20mA, 0-10V).
Kết nối thông minh: Tích hợp chuẩn truyền thông RS-485, cho phép quản lý tập trung, cài đặt thông số từ xa qua PLC hoặc phần mềm máy tính.
Thiết kế chuẩn công nghiệp: Kích thước nhỏ gọn, lắp đặt dễ dàng trên thanh ray DIN hoặc mặt tủ điện, tối ưu hóa không gian vận hành.
Hiển thị trực quan: Màn hình LCD độ phân giải cao, hiển thị rõ ràng giá trị thực tế (PV) và giá trị cài đặt (SV).

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	E5DC-QX0DBM-015
Nguồn cấp (Power Supply)	24VAC / 24VDC
Số kênh đầu vào	1 Kênh
Ngõ ra điều khiển (Control Output)	Ngõ ra điện áp điều khiển SSR (Voltage output)
Phương pháp điều khiển	2-PID control, ON-OFF control
Loại cảm biến hỗ trợ	B, C, E, JPt 100Ω, N, PL2, Pt 100Ω, U, W, 0...10VDC, 0...20mADC, 0...5VDC, 1...5VDC, 4...20mADC
Truyền thông (Communication)	RS-485 (Modbus)
Kích thước lỗ lắp	W22.7 x H92 mm
Cấp bảo vệ	IP00, IP20, IP66 (tùy chọn)
Tiêu chuẩn chứng nhận	CE, CSA, KC, UL

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron E5DC-QX0DBM-015

Nâng cao chất lượng sản phẩm: Kiểm soát nhiệt độ chính xác giúp loại bỏ sai sót do sốc nhiệt, đảm bảo chất lượng sản phẩm đồng nhất 100%.
Vận hành an toàn tuyệt đối: Tích hợp cảnh báo thông minh như lỗi đốt nóng (Heater burnout) và lỗi cảm biến, ngăn ngừa sự cố cháy nổ hoặc hỏng hóc thiết bị.
Tối ưu chi phí vận hành: Độ bền chuẩn công nghiệp Nhật Bản giúp giảm chi phí bảo trì và hạn chế tối đa thời gian dừng máy (down-time).
Số hóa quản lý: Kết nối RS-485 cho phép tích hợp vào hệ thống SCADA/PLC, giúp giám sát toàn bộ quy trình nhiệt của nhà máy trên một màn hình duy nhất.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Đấu nối nguồn: Kết nối nguồn 24VAC hoặc 24VDC vào các chân cấp nguồn theo sơ đồ đấu nối của hãng Omron.
Bước 2: Kết nối cảm biến: Lắp đặt cảm biến (Pt100 hoặc Can nhiệt) vào vùng đo nhiệt và chọn loại cảm biến tương ứng trong mục "Input Type" tại Menu cài đặt.
Bước 3: Đấu nối ngõ ra: Kết nối ngõ ra điện áp với Relay bán dẫn (SSR) để điều khiển thiết bị gia nhiệt.
Bước 4: Cấu hình PID: Thiết lập giá trị nhiệt độ mong muốn (SV) và chạy chức năng Auto-tuning để thiết bị tự tối ưu hóa các thông số P, I, D.
Bước 5: Kiểm tra và Vận hành: Theo dõi giá trị thực tế (PV), tinh chỉnh các ngưỡng cảnh báo và bắt đầu vận hành hệ thống.

Sản phẩm sử dụng chung (Related Products)

Relay bán dẫn (SSR): Omron G3NA hoặc G3NB - Thiết bị chấp hành nhận tín hiệu từ E5DC.
Cảm biến nhiệt độ: Cảm biến Pt100, Can nhiệt loại K, J chính hãng Omron.
Phụ kiện lắp đặt: Thanh ray DIN (PFP-100N), Socket đế cắm chuyên dụng.
Cáp truyền thông: Cáp chuyển đổi RS-485 sang USB để cấu hình qua phần mềm CX-thermo.

Ứng dụng thực tế của sản phẩm

Đồng hồ nhiệt Omron E5DC-QX0DBM-015 là lựa chọn tối ưu cho:

Ngành nhựa: Điều khiển nhiệt độ máy ép nhựa, máy đùn, máy thổi chai PET.
Ngành Thực phẩm & Dược phẩm: Lò sấy công nghiệp, hệ thống tiệt trùng, tủ sấy dược liệu, máy đóng gói.
Ngành Hóa chất: Điều khiển nhiệt độ bể phản ứng, hệ thống chưng cất, gia nhiệt dung môi.
Sản xuất Điện tử: Lò hàn reflow, máy sấy linh kiện bán dẫn, hệ thống kiểm tra nhiệt độ chip.

Câu hỏi thường gặp (FAQ)

1. Omron E5DC-QX0DBM-015 sử dụng nguồn điện nào?
Trả lời: Sản phẩm hỗ trợ nguồn cấp linh hoạt 24VAC hoặc 24VDC, tương thích với hầu hết các chuẩn nguồn trong tủ điện công nghiệp hiện nay.

2. Tại sao nên dùng ngõ ra SSR thay vì Relay cơ?
Trả lời: Ngõ ra SSR đóng ngắt bằng điện tử, không có tiếp điểm cơ khí nên không bị mòn, cho phép tần suất đóng ngắt cực cao, giúp nhiệt độ ổn định mịn hơn và tuổi thọ thiết bị dài hơn.

3. Tôi có thể kết nối bao nhiêu bộ E5DC qua một đường RS-485?
Trả lời: Theo chuẩn Modbus RS-485, bạn có thể kết nối tối đa 32 thiết bị trên một phân đoạn mạng để quản lý tập trung qua PLC hoặc PC.

4. Chức năng Auto-tuning là gì và khi nào cần dùng?
Trả lời: Auto-tuning là tính năng tự động tính toán thông số PID dựa trên đặc tính nhiệt của lò/máy. Bạn cần chạy tính năng này khi lắp mới thiết bị hoặc khi thay đổi đối tượng gia nhiệt.

5. Thiết bị này có dùng được với cảm biến Pt100 không?
Trả lời: Có, E5DC-QX0DBM-015 hỗ trợ đầy đủ Pt100 và các loại can nhiệt phổ biến như K, J, N, E...

6. Sự khác biệt giữa điều khiển PID và ON-OFF là gì?
Trả lời: ON-OFF chỉ bật/tắt tại một điểm (gây dao động nhiệt lớn). PID tính toán sai số để điều chỉnh ngõ ra mượt mà, giữ nhiệt độ gần như một đường thẳng ổn định.

7. Sản phẩm có khả năng chống nước không?
Trả lời: Thiết bị có cấp bảo vệ IP20 cho mặt trước. Để chống nước/bụi, bạn nên lắp trong tủ điện đạt chuẩn IP65 hoặc sử dụng nắp che chuyên dụng.

8. Làm thế nào để cài đặt thông số nhanh cho nhiều thiết bị?
Trả lời: Bạn hãy sử dụng cáp chuyển đổi RS-485 và phần mềm CX-thermo của Omron để đổ thông số hàng loạt, tiết kiệm thời gian cài đặt thủ công.

9. Chính sách bảo hành tại AUT VN như thế nào?
Trả lời: Sản phẩm được bảo hành chính hãng Omron. AUT VN cung cấp đầy đủ chứng chỉ CO/CQ và phiếu bảo hành chi tiết cho khách hàng.

10. AUT VN có hỗ trợ kỹ thuật đấu nối không?
Trả lời: Có, đội ngũ kỹ sư của AUT VN sẵn sàng hỗ trợ tư vấn sơ đồ đấu nối và hướng dẫn cài đặt miễn phí cho khách hàng mua sản phẩm.
