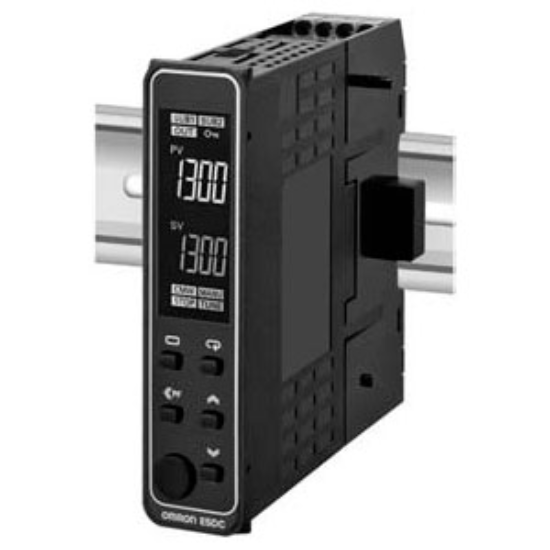

Bộ Điều Khiển Nhiệt Độ Omron E5DC-QX0DUM-015 - PID Chính Xác, Nguồn 24V, Ngõ Ra SSR

Giới thiệu về Bộ điều khiển nhiệt độ Omron E5DC-QX0DUM-015

Bộ điều khiển nhiệt độ Omron E5DC-QX0DUM-015 (hay còn gọi là đồng hồ nhiệt Omron) là giải pháp điều khiển nhiệt kỹ thuật số cao cấp thuộc dòng E5DC danh tiếng. Sản phẩm được thiết kế đặc biệt cho các ứng dụng yêu cầu sự khắt khe về độ chính xác và tính ổn định. Với khả năng điều khiển PID mạnh mẽ, nguồn cấp 24V an toàn và ngõ ra SSR, E5DC-QX0DUM-015 giúp doanh nghiệp tối ưu hóa hiệu suất vận hành, giảm thiểu sai số nhiệt và bảo vệ thiết bị gia nhiệt một cách tuyệt đối.

Điểm nổi bật của sản phẩm

• Độ chính xác vượt trội: Sử dụng thuật toán 2-PID giúp ổn định nhiệt độ nhanh chóng, triệt tiêu hiện tượng vọt lố (overshoot), đảm bảo chất lượng sản phẩm đồng nhất.
• Khả năng tương thích linh hoạt: Tiếp nhận hầu hết các loại cảm biến nhiệt độ phổ biến hiện nay từ Thermocouple (Cặp nhiệt điện), RTD đến tín hiệu Analog (0-10V, 4-20mA).
• Kết nối thông minh: Tích hợp cổng truyền thông RS-485, cho phép giám sát, cài đặt và điều khiển từ xa thông qua PLC hoặc phần mềm chuyên dụng.
• Hiển thị trực quan: Màn hình LCD 4 ký tự độ tương phản cao, giúp kỹ thuật viên dễ dàng theo dõi giá trị thực tế (PV) và giá trị cài đặt (SP) ngay cả trong môi trường ánh sáng mạnh.

Bảng thông số kỹ thuật chi tiết

Lợi ích khi đầu tư Omron E5DC-QX0DUM-015

• Tối ưu chi phí vận hành: Cơ chế PID thông minh giúp tiết kiệm điện năng, tránh lãng phí nhiệt và kéo dài tuổi thọ cho thanh điện trở/điện trở nhiệt.
• Đảm bảo an toàn hệ thống: Chức năng cảnh báo lỗi Heater burnout (HB) và SSR failure (HS) giúp phát hiện sự cố tức thời, ngăn chặn rủi ro cháy nổ hoặc hỏng hóc hàng loạt.
• Lắp đặt nhanh chóng: Kích thước chuẩn công nghiệp, dễ dàng tích hợp vào các tủ điện điều khiển hiện có mà không cần thay đổi cấu trúc cơ khí nhiều.
• Ổn định chất lượng: Loại bỏ sai số nhiệt độ, giúp các sản phẩm yêu cầu nhiệt độ chính xác (như nhựa, thực phẩm) đạt tiêu chuẩn cao nhất.

Hướng dẫn lắp đặt và vận hành (How-to)

1. Bước 1: Đấu nối nguồn: Kết nối nguồn 24VAC hoặc 24VDC vào chân cấp nguồn theo đúng sơ đồ đấu dây của Omron để tránh chập cháy.
2. Bước 2: Kết nối cảm biến: Đấu nối cặp nhiệt điện (Type K, J...) hoặc RTD (Pt100) vào đầu vào Input. Lưu ý phân cực đúng đối với Thermocouple.
3. Bước 3: Cấu hình đầu vào: Truy cập Menu cài đặt (Parameter) để chọn đúng loại cảm biến đang sử dụng để thiết bị đo chính xác.
4. Bước 4: Thiết lập giá trị SP: Cài đặt nhiệt độ mong muốn (Set Point) thông qua các phím điều hướng trên mặt máy.
5. Bước 5: Kích hoạt Auto-tuning (AT): Chạy chức năng tự động tối ưu AT. Thiết bị sẽ tự tính toán các thông số P, I, D phù hợp nhất với đặc tính nhiệt của tải.

Sản phẩm sử dụng chung (isRelatedTo)

• SSR (Solid State Relay): Thiết bị bắt buộc để nhận tín hiệu từ E5DC và đóng ngắt tải nhiệt.
• Cảm biến nhiệt độ: Cặp nhiệt điện Type K, J hoặc RTD Pt100 tùy theo dải nhiệt độ ứng dụng.
• Phụ kiện lắp đặt: Socket P3GA-11, adapter gắn DIN rail Y92F-52.
• Cáp truyền thông: E58-CIFQ2-E để kết nối đồng hồ với máy tính/PLC.

Ứng dụng thực tế (Application)

• Ngành nhựa: Điều khiển nhiệt độ chính xác cho máy đùn nhựa, máy ép phun, máy thổi chai.
• Ngành thực phẩm & dược phẩm: Hệ thống lò sấy công nghiệp, tủ tiệt trùng, máy đóng gói thực phẩm.
• Ngành hóa chất: Kiểm soát nhiệt độ trong bồn phản ứng, hệ thống chưng cất, nồi nấu hóa chất.
• Sản xuất điện tử: Lò hàn reflow, máy sấy linh kiện bán dẫn, máy ép nhiệt.

Câu hỏi thường gặp (FAQ)

Nguồn tham khảo: Omron Industrial Automation
