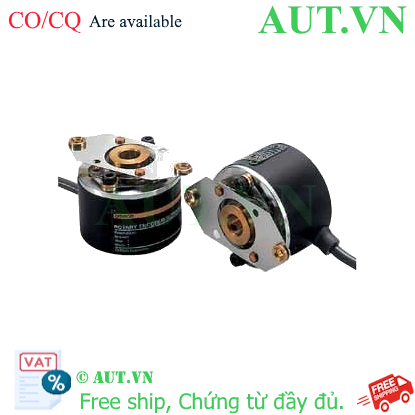

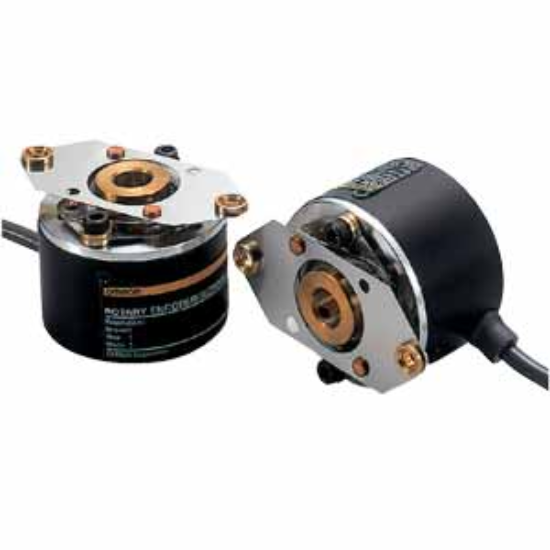

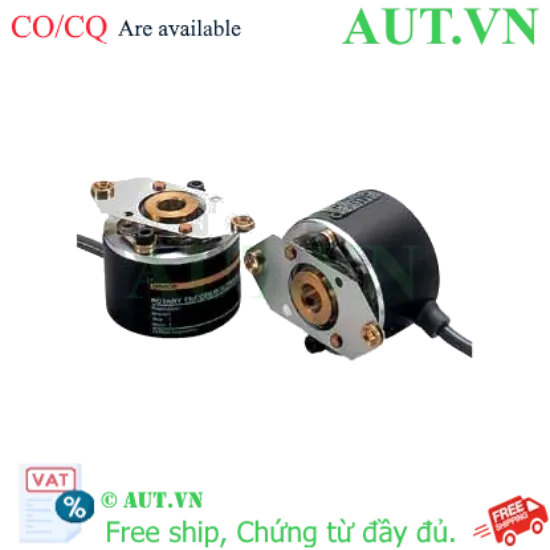

Giới thiệu Cảm biến Encoder Omron E6H-CWZ3X 1200P/R
Encoder Omron E6H-CWZ3X 1200P/R là giải pháp đo lường tốc độ và vị trí quay hàng đầu trong tự động hóa công nghiệp. Với độ phân giải 1200 xung mỗi vòng cùng ngõ ra Line Driver (TTL), sản phẩm được thiết kế để loại bỏ hoàn toàn các sai số do nhiễu điện từ, đảm bảo tín hiệu truyền về PLC luôn trung thực và chính xác nhất.
Tại AUT VN, chúng tôi cung cấp dòng sản phẩm Encoder Omron chính hãng, giúp doanh nghiệp tối ưu hóa quy trình vận hành, nâng cao năng suất và giảm thiểu tối đa thời gian dừng máy do lỗi tín hiệu.
Điểm nổi bật của Omron E6H-CWZ3X
- Khả năng chống nhiễu tuyệt đối: Sử dụng ngõ ra Line Driver (vi sai) giúp tín hiệu ổn định ngay cả trong môi trường có nhiều thiết bị điện công suất lớn.
- Độ chính xác cao: Với 1200 xung/vòng, thiết bị cho phép chia nhỏ chuyển động, giúp các hệ thống CNC hay cánh tay robot hoạt động mượt mà.
- Độ bền công nghiệp: Vỏ kim loại chắc chắn, chịu được nhiệt độ từ -10 đến 70°C, đáp ứng tiêu chuẩn khắt khe của nhà máy.
- Tích hợp dễ dàng: Kích thước thân 40mm và trục 8mm chuẩn giúp lắp đặt nhanh chóng vào các hệ thống máy móc hiện có.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | E6H-CWZ3X 1200P/R 0.5M |
| Loại Encoder | Incremental Encoder (Encoder tăng dần) |
| Độ phân giải | 1200 xung/vòng (P/R) |
| Ngõ ra (Output) | Line Driver (TTL) - A, A-, B, B-, Z, Z- |
| Nguồn cấp | 5 đến 12 VDC |
| Đường kính trục | 8 mm (Trục liền) |
| Đường kính thân | 40 mm |
| Tần số đáp ứng tối đa | 100 kHz |
| Tốc độ quay tối đa | 10,000 rpm |
| Cấp bảo vệ | IP50 |
| Nhiệt độ vận hành | -10 đến 70°C |
| Kết nối | Cáp liền 0.5m |
Nguồn tham khảo: Omron Industrial Automation Official
Lợi ích khi đầu tư Encoder Omron tại AUT VN
- Tối ưu độ chính xác: Loại bỏ sai số tích lũy trong các ứng dụng kiểm soát vị trí đòi hỏi sự khắt khe.
- Đảm bảo tính liên tục: Ngõ ra Line Driver giúp hệ thống không bị gián đoạn tín hiệu do nhiễu điện từ công nghiệp.
- Tiết kiệm chi phí: Độ bền cao từ Omron giúp kéo dài tuổi thọ máy móc, giảm chi phí thay thế phụ tùng.
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư AUT VN luôn sẵn sàng tư vấn đấu nối và cấu hình hệ thống.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Kiểm tra thông số: Xác định đường kính trục máy và đảm bảo tương thích với trục 8mm của Encoder.
- Lắp đặt cơ khí: Sử dụng khớp nối linh hoạt (Flexible Coupling) để kết nối trục Encoder với trục động cơ, tránh hiện tượng lệch tâm.
- Đấu nối điện: Kết nối nguồn cấp (5-12VDC) và các dây tín hiệu vi sai (A, A-, B, B-, Z, Z-) vào module tốc độ cao của PLC.
- Cấu hình phần mềm: Thiết lập kiểu nhận tín hiệu là Differential/Line Driver trên PLC để kích hoạt khả năng chống nhiễu.
- Kiểm tra vận hành: Chạy thử ở tốc độ thấp, kiểm tra xung đầu ra trên màn hình HMI để xác nhận đúng chiều quay và độ phân giải.
Sản phẩm sử dụng chung (isRelatedTo)
- Bộ điều khiển PLC (Siemens, Mitsubishi, Omron): Xử lý tín hiệu xung.
- Khớp nối trục (Coupling) 8mm: Truyền động cơ khí chính xác.
- Màn hình HMI: Hiển thị thông số tốc độ/vị trí thực tế.
- Bộ chuyển đổi tín hiệu: Chuyển đổi Line Driver sang các chuẩn khác nếu cần.
Ứng dụng thực tế (Application)
- Máy đóng gói tự động: Kiểm soát chính xác vị trí cắt và độ dài màng bao bì.
- Hệ thống băng tải: Đo tốc độ di chuyển và đếm sản phẩm trên dây chuyền.
- Máy CNC & Máy tiện: Phản hồi vị trí trục để đạt độ chính xác gia công cực cao.
- Robot công nghiệp: Điều khiển góc quay và vị trí các khớp nối cánh tay.
Câu hỏi thường gặp (FAQ)
1. Encoder E6H-CWZ3X 1200P/R là loại gì?
Đây là Encoder tăng dần (Incremental Encoder) của Omron với độ phân giải 1200 xung cho mỗi vòng quay.
2. Tại sao tôi nên chọn ngõ ra Line Driver thay vì Open Collector?
Line Driver cung cấp tín hiệu vi sai đối lập, giúp triệt tiêu nhiễu cực tốt, phù hợp cho truyền tín hiệu tốc độ cao và khoảng cách xa.
3. Nguồn điện cấp cho Encoder này là bao nhiêu?
Thiết bị yêu cầu nguồn cấp trong khoảng 5V đến 12VDC. Lưu ý không cấp 24V trực tiếp vì sẽ làm hỏng thiết bị.
4. Sản phẩm có thể dùng trong môi trường ẩm ướt không?
Với chuẩn IP50, sản phẩm chống được bụi nhưng không chống nước. Bạn nên lắp trong tủ điện hoặc hộp bảo vệ.
5. Tôi có thể đổi chiều quay của Encoder không?
Có, bạn có thể đảo vị trí dây pha A và pha B khi đấu nối vào PLC để thay đổi hướng đếm xung.
6. Làm sao để tránh làm hỏng trục Encoder khi lắp đặt?
Bạn bắt buộc phải dùng khớp nối (coupling) để bù đắp sai lệch trục, tránh lực tác động trực tiếp lên vòng bi của Encoder.
7. Tần số đáp ứng 100kHz có ý nghĩa gì?
Nó cho biết Encoder có thể phát ra tối đa 100.000 xung mỗi giây, phù hợp với các ứng dụng tốc độ cao.
8. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, tất cả sản phẩm tại AUT VN đều đi kèm đầy đủ chứng chỉ xuất xứ và chất lượng từ hãng.
9. Tôi có thể nối dài dây cáp 0.5m không?
Có thể, nhưng khuyến khích sử dụng cáp bọc kim chống nhiễu để duy trì tính ổn định của tín hiệu Line Driver.
10. Thời gian bảo hành sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Omron Việt Nam.
