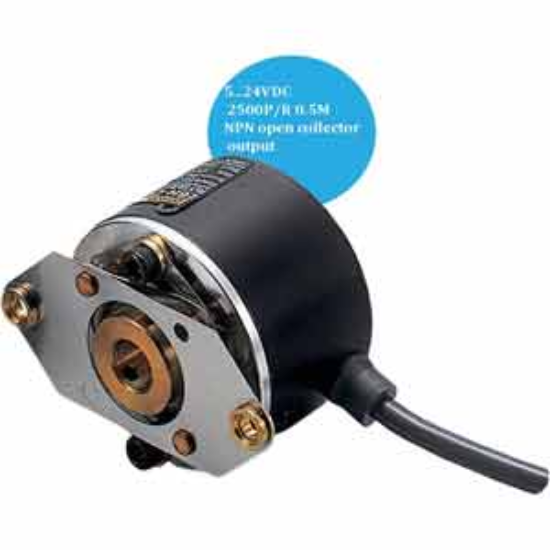

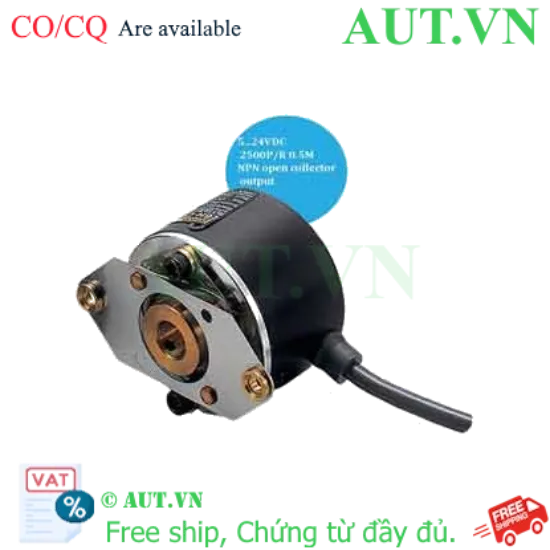

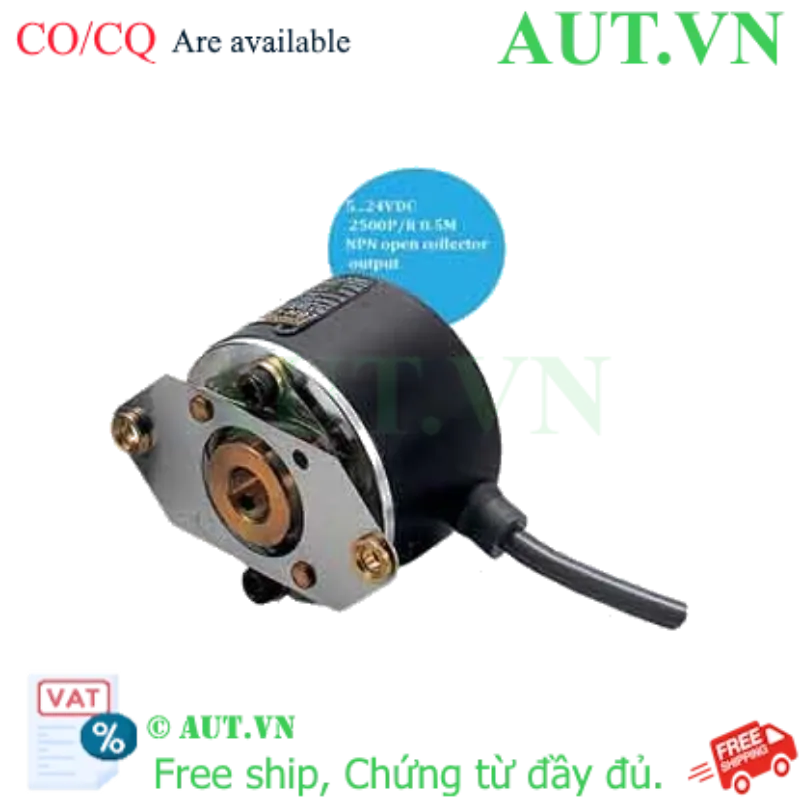

Encoder Omron E6H-CWZ6C 2500P/R - NPN Open Collector, Trục 8mm, 5-24VDC | AUT VN

Độ phân giải cực cao: 2500 xung/vòng (P/R) cho độ chính xác tuyệt đối trong đo lường.
Kiểu ngõ ra: NPN Open Collector (Pha A, B, Z) tương thích hoàn hảo với các dòng PLC phổ biến.
Điện áp hoạt động: Dải rộng 5...24VDC, hoạt động ổn định trong môi trường công nghiệp.
Thiết kế bền bỉ: Trục 8mm, thân 40mm, chuẩn IP50, cáp liền 0.5m tiện dụng.

nhà chế tạo: Omron

SKU: E6H-CWZ6C 2500P/R 0.5M

Giá cũ: 15.844.500 ₫

Giá bán: 12.675.600 ₫

Giới thiệu về Encoder Omron E6H-CWZ6C 2500P/R chính hãng

Encoder Omron E6H-CWZ6C 2500P/R là thiết bị cảm biến xoay tăng phân (Incremental Encoder) cao cấp, được thiết kế để giải quyết các bài toán khắt khe về kiểm soát vị trí và tốc độ trong tự động hóa. Với độ phân giải lên đến 2500 xung mỗi vòng quay, sản phẩm cung cấp phản hồi tín hiệu cực kỳ chi tiết, giúp hệ thống điều khiển vận hành mượt mà và chính xác tuyệt đối.

Tại AUT VN, chúng tôi cung cấp dòng Encoder Omron chính hãng, đảm bảo đáp ứng đầy đủ các tiêu chuẩn kỹ thuật khắt khe nhất cho dây chuyền sản xuất của bạn.

Điểm nổi bật vượt trội

Độ chính xác vượt trội: Với thông số 2500P/R, thiết bị giúp giảm thiểu sai số vận hành đến mức tối thiểu, lý tưởng cho các ứng dụng yêu cầu định vị chính xác.
Khả năng tương thích linh hoạt: Ngõ ra NPN Open Collector cho phép kết nối dễ dàng với các bộ điều khiển PLC (Omron, Mitsubishi, Siemens...) mà không cần bộ chuyển đổi phức tạp.
Hoạt động bền bỉ: Thiết kế vỏ thân 40mm chắc chắn, đạt chuẩn IP50, chịu được môi trường nhiệt độ từ -10 đến 70°C.
Tín hiệu ổn định: Cung cấp đầy đủ 3 pha A, B và Z (Zero phase) giúp xác định chính xác điểm gốc (Home) của hệ thống.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	E6H-CWZ6C 2500P/R 0.5M
Thương hiệu	Omron
Điện áp hoạt động	5...24VDC
Độ phân giải	2500 xung/vòng (PPR)
Kiểu ngõ ra	NPN Open Collector (Pha A, B, Z)
Đường kính trục	8mm (Trục đặc)
Đường kính thân	40mm
Tần số đáp ứng tối đa	100kHz
Tốc độ quay tối đa	10,000 rpm
Chiều dài cáp	0.5m
Nhiệt độ vận hành	-10 đến 70°C
Cấp bảo vệ	IP50

Lợi ích khi đầu tư Encoder Omron E6H-CWZ6C

Tối ưu hóa năng suất: Kiểm soát chính xác vị trí giúp giảm thiểu tỷ lệ hàng lỗi, tăng tốc độ chu kỳ máy.
Tiết kiệm chi phí vận hành: Độ bền cao từ Omron giúp kéo dài chu kỳ bảo trì, giảm thiểu thời gian dừng máy ngoài ý muốn.
An toàn hệ thống: Tín hiệu pha Z giúp máy tự động tìm về điểm gốc chính xác, tránh va chạm cơ khí.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Kiểm tra tương thích: Đảm bảo trục máy truyền động có đường kính chuẩn 8mm.
Bước 2: Kết nối nguồn: Đấu nối nguồn DC (5-24V) theo đúng sơ đồ chân của Omron để tránh hư hỏng.
Bước 3: Đấu nối tín hiệu: Kết nối các dây pha A, B, Z vào các cổng High-speed Counter của PLC.
Bước 4: Cấu hình phần mềm: Thiết lập thông số bộ đếm trong PLC là 2500 xung cho mỗi vòng quay.
Bước 5: Kiểm tra vận hành: Chạy thử máy ở tốc độ thấp, kiểm tra chiều quay và tính ổn định của tín hiệu xung.

Sản phẩm sử dụng chung (isRelatedTo)

Để đạt hiệu quả cao nhất, sản phẩm nên được kết hợp cùng:

PLC Omron: Dòng CP, CJ, NX để xử lý xung tốc độ cao.
Khớp nối trục (Coupling) 8mm: Giảm rung chấn từ động cơ truyền đến Encoder.
Bộ nguồn DC 24V: Cung cấp nguồn điện ổn định cho hệ thống.
Biến tần (Inverter): Điều khiển tốc độ động cơ đồng bộ với cảm biến.

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong:

Máy đóng gói & thực phẩm: Định vị vị trí cắt màng và kiểm soát tốc độ băng tải.
Robot & Máy CNC: Đo góc quay chính xác của các khớp trục robot.
Ngành in ấn & dệt may: Kiểm soát độ căng và tốc độ cuộn vật liệu.
Hệ thống vận chuyển tự động (AGV): Phản hồi vị trí và tốc độ di chuyển.

Câu hỏi thường gặp (FAQ)

1. Encoder E6H-CWZ6C 2500P/R là loại nào?
Đây là Encoder xoay tăng phân (Incremental Encoder) với độ phân giải 2500 xung mỗi vòng quay.

2. Ngõ ra NPN Open Collector có ưu điểm gì?
Loại này rất phổ biến trong các hệ thống dùng PLC Nhật Bản, giúp kết nối đơn giản và tiết kiệm chi phí.

3. Tôi có thể dùng nguồn 24V trực tiếp không?
Có, sản phẩm hỗ trợ dải điện áp rộng từ 5V đến 24VDC.

4. Sản phẩm có chống nước không?
Sản phẩm đạt chuẩn IP50 (chống bụi), không có khả năng chống nước trực tiếp. Bạn nên lắp đặt trong môi trường khô ráo hoặc tủ điện.

5. Tại sao cần dùng pha Z (Zero phase)?
Pha Z phát ra một xung duy nhất mỗi vòng quay, dùng để xác định điểm gốc (Home) chính xác cho máy.

6. Tần số 100kHz có ý nghĩa gì?
Nó cho biết Encoder có thể gửi tối đa 100,000 xung mỗi giây, cho phép máy chạy ở tốc độ rất cao mà không mất tín hiệu.

7. Làm sao để thay đổi chiều quay?
Bạn có thể đảo vị trí dây pha A và pha B để thay đổi chiều quay của tín hiệu.

8. Trục 8mm là trục đặc hay rỗng?
Đây là dòng trục đặc (Solid Shaft) đường kính 8mm.

9. Cáp 0.5m có thể nối dài được không?
Có thể, nhưng khuyến khích dùng cáp bọc kim chống nhiễu để đảm bảo tín hiệu xung không bị sai lệch.

10. Mua hàng tại AUT VN có được bảo hành không?
Tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng và hỗ trợ kỹ thuật tận tình.

Nguồn tham khảo: Omron Industrial Automation
