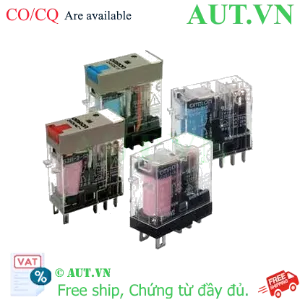

Rơ le trung gian Omron G2R-1-S AC100/110V - 5 Chân, 10A, SPDT (Chính hãng)

Loại sản phẩm: Rơ le trung gian (General Purpose Relay)
Cấu hình tiếp điểm: SPDT (1 Form C)
Dòng định mức: 10A (tải thuần trở)
Điện áp cuộn hút: 100VAC / 110VAC
Kiểu chân: 5 chân dẹt (Plug-in)
Ứng dụng: Điều khiển đóng cắt trong công nghiệp

nhà chế tạo: Omron

SKU: G2R-1-S AC100/(110)(S)

Tải xuống mẫu

Giá cũ: 171.450 ₫

Giá bán: 137.160 ₫

Giới thiệu Rơ le trung gian Omron G2R-1-S AC100/110V

Rơ le trung gian Omron G2R-1-S AC100/110V là dòng sản phẩm cao cấp được thiết kế để đáp ứng các yêu cầu khắt khe trong việc đóng cắt mạch điện điều khiển. Với cấu trúc nhỏ gọn nhưng sở hữu khả năng chịu tải lên đến 10A, sản phẩm này là lựa chọn hàng đầu cho các kỹ sư điện khi cần giải pháp chuyển mạch tin cậy, ổn định trong các tủ điện công nghiệp và hệ thống tự động hóa.

Điểm nổi bật của sản phẩm

Độ bền cực cao: Công nghệ sản xuất từ Omron đảm bảo tuổi thọ cơ học và điện học vượt trội.
Thiết kế tối ưu: Kiểu dáng Plug-in giúp việc lắp đặt và thay thế cực kỳ nhanh chóng, tiết kiệm thời gian bảo trì.
Tiếp điểm tin cậy: Cấu hình SPDT (Single Pole Double Throw) cho phép linh hoạt trong việc điều khiển mạch đóng/mở.
Tiêu chuẩn quốc tế: Đạt các chứng chỉ khắt khe như CSA, UR, CE, VDE, đảm bảo an toàn tuyệt đối cho hệ thống.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	G2R-1-S AC100/(110)(S)
Loại rơ le	Rơ le trung gian/Rơ le công suất
Số chân kết nối	5 chân
Kiểu chân	Chân dẹt (Plug-in terminals)
Cấu hình tiếp điểm (Ngõ ra)	SPDT (1 Form C)
Điện áp cuộn hút (Coil Voltage)	100VAC / 110VAC
Dòng điện định mức	10A
Khả năng chịu tải tiếp điểm	10A tại 250VAC, 10A tại 30VDC
Cấu trúc tiếp điểm	Single-break
Phương thức lắp đặt	Lắp trên đế cắm (Socket)
Nhiệt độ hoạt động	-40 đến 70°C
Độ ẩm môi trường	5% đến 85% RH
Kích thước (RxCxS)	13mm x 40.5mm x 29mm
Trọng lượng	~20g
Tiêu chuẩn an toàn	CSA, UR, CE, VDE

Nguồn tham khảo: Omron Official Website

Lợi ích khi sử dụng Omron G2R-1-S tại AUT VN

An tâm về chất lượng: Hàng chính hãng 100%, đầy đủ chứng nhận CO/CQ.
Tối ưu chi phí: Độ bền cao giúp giảm thiểu chi phí thay thế và dừng máy ngoài ý muốn.
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư tại AUT VN sẵn sàng tư vấn sơ đồ đấu nối và lắp đặt miễn phí.
Tiết kiệm không gian: Thiết kế nhỏ gọn giúp tối ưu hóa diện tích trong tủ điện.

Hướng dẫn sử dụng (How-to)

Bước 1: Kiểm tra điện áp cuộn hút xem có đúng 100-110VAC hay không để tránh cháy cuộn dây.
Bước 2: Lắp rơ le vào đế cắm tương ứng (ví dụ: P2RF-05-PU).
Bước 3: Kết nối dây nguồn điều khiển vào 2 chân cuộn hút (Coil).
Bước 4: Kết nối mạch tải vào các chân tiếp điểm (COM, NO, NC) theo sơ đồ SPDT.
Bước 5: Cấp nguồn và kiểm tra hoạt động của tiếp điểm bằng đồng hồ vạn năng.

Sản phẩm sử dụng chung (isRelatedTo)

Để hoạt động hoàn hảo, sản phẩm cần sử dụng kết hợp với các loại đế cắm (Socket) sau:

Đế cắm Omron P2RF-05-PU
Đế cắm Omron P2RFZ-05-E
Đế cắm Omron P2RFZ-05
Đế cắm Omron P2R-05P

Ứng dụng thực tế (Application)

Tủ điều khiển tự động hóa: Sử dụng trong các dây chuyền sản xuất, máy CNC.
Hệ thống HVAC: Điều khiển các thiết bị làm mát, sưởi ấm công nghiệp.
Hệ thống chiếu sáng: Đóng ngắt các dàn đèn công suất lớn.
Thiết bị điện gia dụng cao cấp: Các bộ điều khiển trung tâm trong nhà thông minh.
