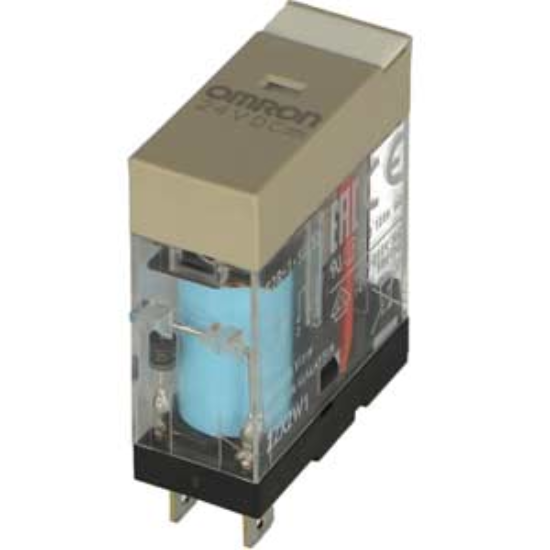

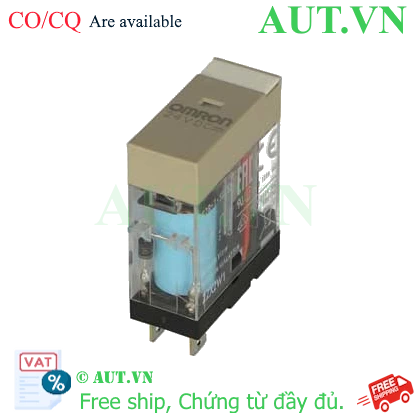

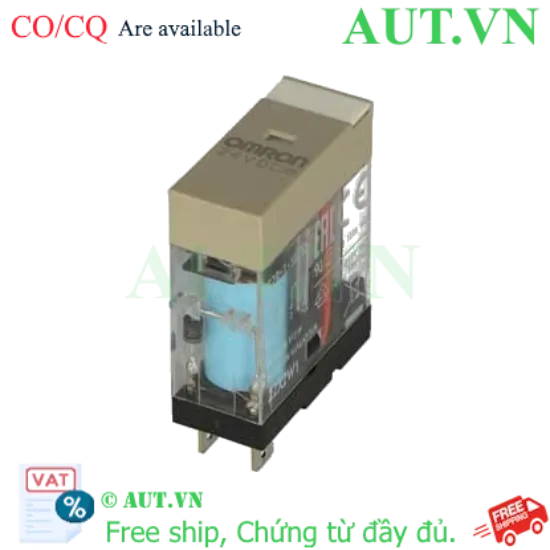

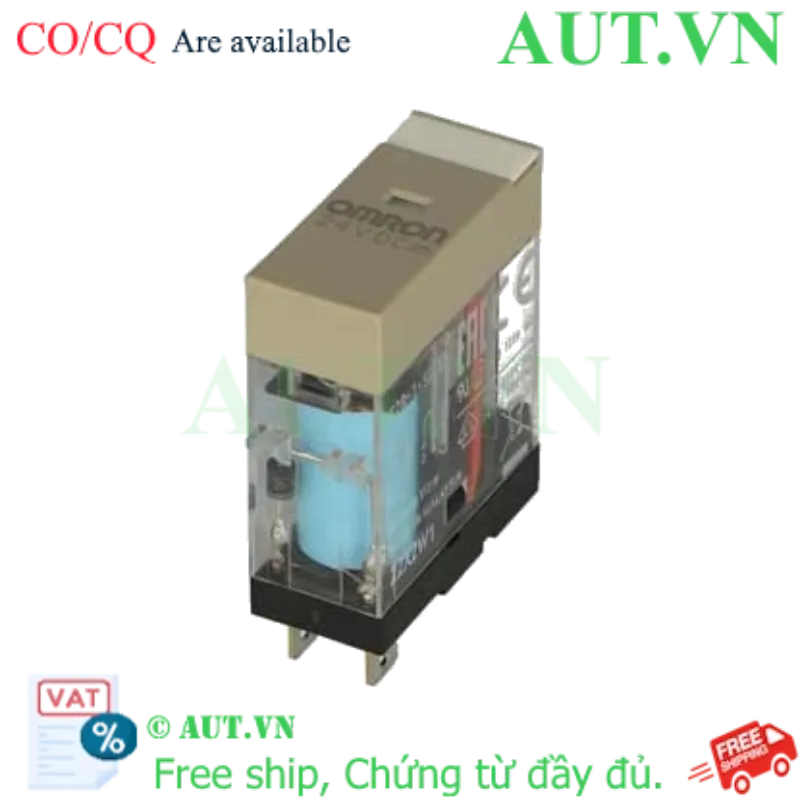

Rơ le trung gian Omron G2R-1-SD DC24V | 10A, 5 Chân Dẹt, Tích hợp Diode bảo vệ PLC

Bảo vệ PLC tối ưu: Tích hợp sẵn Diode triệt tiêu xung điện áp ngược (Back EMF), ngăn ngừa cháy hỏng ngõ ra PLC.
Khả năng chịu tải mạnh mẽ: Tiếp điểm 10A (250VAC) vận hành bền bỉ cho các thiết bị công nghiệp.
Thiết kế chuẩn công nghiệp: Kiểu 5 chân dẹt tiêu chuẩn, dễ dàng lắp đặt và thay thế nhanh chóng.
Chất lượng Omron Nhật Bản: Sản phẩm chính hãng, độ bền cao, phân phối bởi AUT VN.

nhà chế tạo: Omron

SKU: G2R-1-SD DC24(S)

Tải xuống mẫu

Giá cũ: 170.400 ₫

Giá bán: 136.320 ₫

Số lượng:

Giới thiệu Rơ le trung gian Omron G2R-1-SD DC24V

Trong các hệ thống điều khiển tự động hóa hiện đại, việc bảo vệ các bộ điều khiển logic lập trình (PLC) khỏi các xung điện áp đột ngột là yếu tố sống còn. Rơ le trung gian Omron G2R-1-SD DC24V được thiết kế chuyên dụng để giải quyết triệt để vấn đề xung điện áp ngược (Back EMF) phát sinh khi ngắt các tải cảm như cuộn dây solenoid hay motor. Với hậu tố "SD" đặc trưng, sản phẩm này tích hợp sẵn mạch diode bảo vệ, đóng vai trò như một lớp lá chắn an toàn tuyệt đối cho các transistor ngõ ra nhạy cảm của PLC. Tại AUT VN, chúng tôi cung cấp dòng rơ le Omron chính hãng, giúp doanh nghiệp tối ưu hóa tính ổn định và giảm thiểu tối đa rủi ro hư hỏng hệ thống điện.

Điểm nổi bật của Rơ le Omron G2R-1-SD

Công nghệ Surge Suppressor (Diode bảo vệ): Đây là ưu điểm cốt lõi giúp triệt tiêu dòng điện cảm ứng ngay lập tức, bảo vệ an toàn cho các mạch điều khiển điện tử.
Hiệu suất đóng ngắt cao: Khả năng chịu tải lên đến 10A, cho phép điều khiển trực tiếp các thiết bị công nghiệp như van điện từ, khởi động từ hoặc đèn báo tín hiệu.
Độ bền cơ học vượt trội: Sản phẩm đạt tiêu chuẩn khắt khe từ Omron Nhật Bản với tuổi thọ cơ học lên đến 20 triệu lần tác động, đảm bảo vận hành liên tục trong môi trường khắc nghiệt.
Lắp đặt linh hoạt: Thiết kế 5 chân dẹt (Flat pins) tương thích hoàn hảo với các loại đế cắm phổ biến, hỗ trợ thay thế nhanh (hot-swap) giúp tiết kiệm thời gian dừng máy.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	G2R-1-SD DC24V
Thương hiệu	Omron (Nhật Bản)
Loại rơ le	Power Relay (Rơ le công suất)
Cấu hình tiếp điểm	1 Form C (1NO + 1NC)
Điện áp cuộn dây (Coil Voltage)	24VDC
Dòng điện định mức tiếp điểm	10A (250VAC / 30VDC)
Kiểu chân kết nối	5 chân dẹt (Flat pins)
Tính năng bảo vệ	Tích hợp Diode chống xung ngược (Surge Suppressor)
Tuổi thọ cơ học	~ 20,000,000 lần tác động
Nhiệt độ vận hành	-40°C đến +70°C

Nguồn tham khảo: Omron Industrial Automation Official

Lợi ích khi lựa chọn sản phẩm tại AUT VN

An tâm về chất lượng: Cam kết sản phẩm Omron chính hãng 100%, đầy đủ chứng chỉ CO/CQ.
Tối ưu chi phí bảo trì: Sử dụng rơ le tích hợp diode giúp ngăn ngừa cháy ngõ ra PLC, tránh chi phí thay thế linh kiện điều khiển đắt đỏ.
Hỗ trợ kỹ thuật chuyên nghiệp: Đội ngũ kỹ sư tại AUT VN sẵn sàng tư vấn sơ đồ đấu nối và giải pháp bảo vệ hệ thống điện tối ưu.
Cung ứng nhanh chóng: Hàng luôn sẵn kho, đáp ứng mọi nhu cầu khẩn cấp của nhà máy và dự án.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lựa chọn đế cắm (Socket): Sử dụng đế cắm chuẩn 5 chân dẹt như P2RF-05-PU hoặc P2RFZ-05 để đảm bảo độ chắc chắn.
Bước 2: Kiểm tra cực tính nguồn: Do có tích hợp Diode, bạn bắt buộc phải đấu đúng cực (+) và (-) của nguồn 24VDC vào cuộn dây để tránh làm hỏng diode ngay lập tức.
Bước 3: Đấu nối mạch tải: Kết nối thiết bị cần điều khiển vào chân COM (Chân chung) và chân NO (Thường mở) hoặc NC (Thường đóng) tùy theo logic vận hành.
Bước 4: Lắp đặt thiết bị: Cắm rơ le vào đế cắm, đảm bảo các chân dẹt đã khớp hoàn toàn vào lỗ đế, không bị lệch chân.
Bước 5: Kiểm tra vận hành: Cấp nguồn và kiểm tra tiếng đóng ngắt cơ học cũng như trạng thái hoạt động của thiết bị tải.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống vận hành ổn định nhất, quý khách nên kết hợp Rơ le G2R-1-SD với các phụ kiện chính hãng sau:

Đế cắm Omron P2RF-05-PU: Có chốt giữ, chống rung lắc cực tốt cho môi trường máy móc.
Đế cắm Omron P2RFZ-05: Thiết kế tiêu chuẩn, tối ưu cho các tủ điện điều khiển.

Ứng dụng thực tế (Application)

Rơ le Omron G2R-1-SD DC24V là giải pháp hoàn hảo cho:

Tủ điện điều khiển PLC: Cách ly và bảo vệ an toàn cho ngõ ra PLC khi điều khiển các tải cảm.
Hệ thống băng tải & Robot: Điều khiển motor DC nhỏ, van điện từ (solenoid) hoặc các tín hiệu cảnh báo.
Máy đóng gói tự động: Đóng ngắt các cơ cấu chấp hành trong dây chuyền sản xuất tốc độ cao.
Hệ thống HVAC & Smart Building: Điều khiển quạt, van điều tiết và các thiết bị điện trong tòa nhà thông minh.

Câu hỏi thường gặp (FAQ)

Q1: Sự khác biệt giữa model G2R-1-SD và G2R-1-S là gì?
Trả lời: Model SD có tích hợp sẵn Diode bảo vệ chống xung điện áp ngược, trong khi model S là phiên bản tiêu chuẩn không có tính năng này.
Q2: Tại sao tôi phải đấu đúng cực (+/-) khi sử dụng rơ le này?
Trả lời: Vì rơ le có tích hợp Diode (linh kiện bán dẫn), nếu đấu ngược cực, Diode sẽ bị ngắn mạch và có thể gây hỏng nguồn điều khiển hoặc gây cháy linh kiện.
Q3: Rơ le này có thể dùng cho điện áp 220VAC không?
Trả lời: Không. Đây là model dành riêng cho cuộn dây 24VDC. Tuy nhiên, các tiếp điểm có thể đóng ngắt tải lên đến 250VAC.
Q4: Tại sao tôi nên dùng rơ le có diode thay vì rơ le thường để bảo vệ PLC?
Trả lời: Khi ngắt cuộn dây, một xung điện áp cực cao sẽ sinh ra. Diode trong model SD sẽ triệt tiêu xung này ngay lập tức, bảo vệ transistor của PLC không bị đánh thủng.
Q5: Sản phẩm này có bao nhiêu tiếp điểm?
Trả lời: Sản phẩm có 1 bộ tiếp điểm chuyển đổi (1 Form C), bao gồm 1 chân COM, 1 chân NO và 1 chân NC.
Q6: Dòng tải 10A là dòng liên tục hay dòng khởi động?
Trả lời: 10A là dòng định mức cho tải thuần trở. Đối với tải cảm (như cuộn dây, motor), bạn nên sử dụng ở mức khoảng 6-7A để đảm bảo tuổi thọ cao nhất.
Q7: Rơ le Omron G2R-1-SD có lắp vừa các đế cắm của hãng khác không?
Trả lời: Sản phẩm sử dụng kiểu chân dẹt 5 chân tiêu chuẩn, nên có thể tương thích với nhiều loại đế cắm khác nhau, nhưng AUT VN khuyên dùng đế Omron để đạt hiệu suất tối ưu.
Q8: Làm sao để biết rơ le đang hoạt động?
Trả lời: Bạn có thể nghe tiếng "tạch" cơ học khi đóng ngắt hoặc kiểm tra trạng thái qua thiết bị đo điện áp tại các chân tiếp điểm.
Q9: Tuổi thọ của rơ le là bao lâu?
Trả lời: Tuổi thọ cơ học đạt ~20 triệu lần tác động, tùy vào điều kiện môi trường và loại tải mà tuổi thọ điện sẽ thay đổi.
Q10: Mua hàng tại AUT VN có được bảo hành không?
Trả lời: Có, tất cả sản phẩm Omron tại AUT VN đều được cam kết chính hãng và hưởng chính sách bảo hành theo tiêu chuẩn nhà sản xuất.
Q11: Model này có đèn LED báo trạng thái không?
Trả lời: Model G2R-1-SD tập trung vào tính năng bảo vệ bằng Diode. Nếu bạn cần đèn LED báo trạng thái, hãy tham khảo dòng G2R-1-SN.
Q12: Tôi có thể dùng rơ le này để điều khiển tải DC 24V không?
Trả lời: Hoàn toàn được, đây là giải pháp tối ưu nhất để điều khiển tải DC 24V thông qua PLC.
