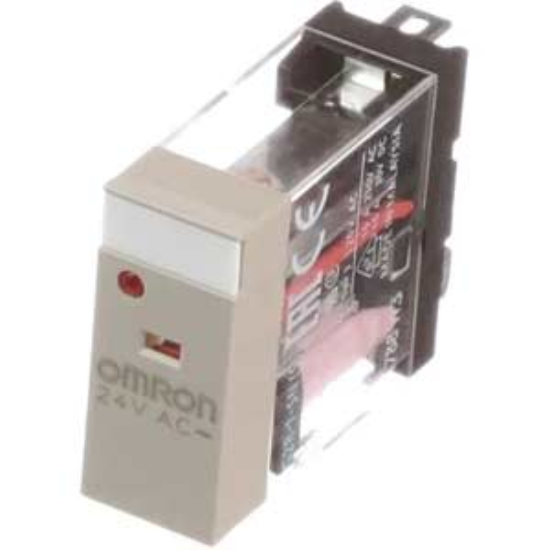

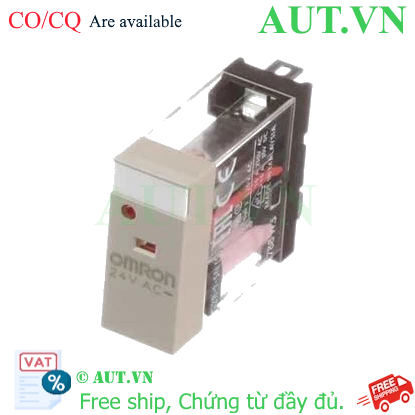

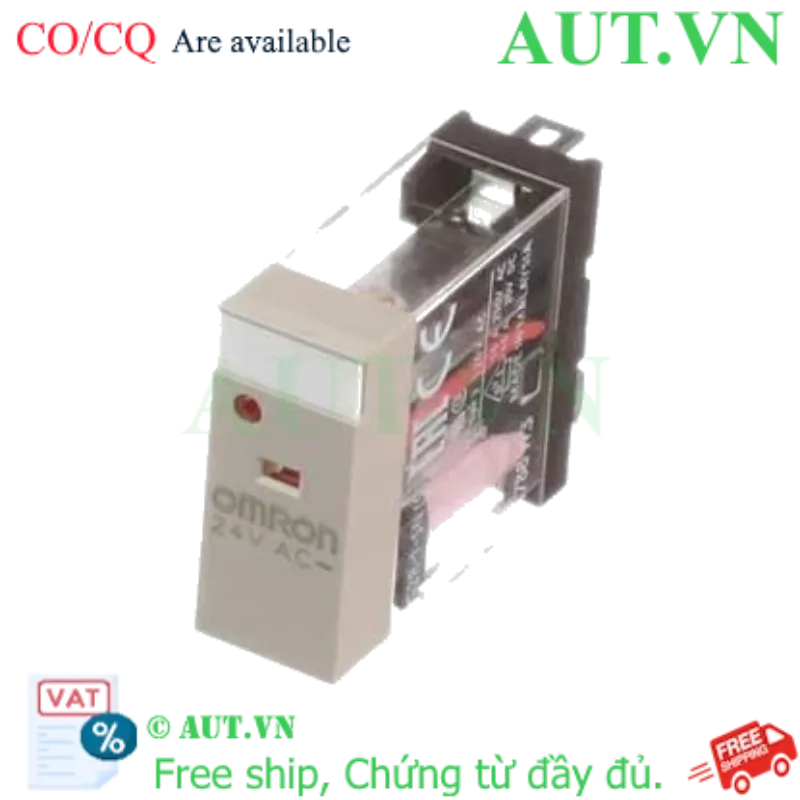

Giới thiệu Rơ le trung gian Omron G2R-1-SN AC24(S)
Bạn đang tìm kiếm một giải pháp đóng ngắt tin cậy để bảo vệ hệ thống điều khiển đắt tiền? Rơ le trung gian Omron G2R-1-SN AC24(S) chính là câu trả lời hoàn hảo. Đây là thiết bị đóng ngắt và cách ly tín hiệu cao cấp, được thiết kế chuyên dụng cho các hệ thống tự động hóa và tủ điện công nghiệp hiện đại. Với khả năng chịu tải lên đến 10A và độ tin cậy vượt trội từ thương hiệu Omron (Nhật Bản), sản phẩm đóng vai trò như một "lá chắn" an toàn, ngăn chặn các xung điện và sự cố từ tải công suất lớn gây hư hỏng cho PLC, Timer hoặc các mạch vi điều khiển nhạy cảm.
Điểm nổi bật của Omron G2R-1-SN AC24(S)
- Khả năng chịu tải mạnh mẽ: Dòng điện định mức 10A cho phép điều khiển các thiết bị trung bình một cách an toàn, giảm thiểu tình trạng nóng tiếp điểm và cháy nổ.
- Chẩn đoán lỗi tức thì: Nhờ đèn LED tích hợp trực tiếp trên thân, kỹ thuật viên có thể quan sát trạng thái đóng/ngắt chỉ bằng mắt thường, giúp rút ngắn 50% thời gian kiểm tra và bảo trì hệ thống.
- Độ bền cơ học cực cao: Sản xuất theo tiêu chuẩn công nghệ Nhật Bản, đảm bảo tuổi thọ hàng triệu chu kỳ đóng ngắt, hoạt động ổn định ngay cả trong môi trường công nghiệp khắc nghiệt nhất.
- Lắp đặt linh hoạt: Thiết kế chân dẹt 5 chân chuẩn hóa, tương thích hoàn hảo với các loại đế cắm (socket) trên thanh ray DIN, giúp việc thay thế cực kỳ nhanh chóng và chuyên nghiệp.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Model | G2R-1-SN AC24(S) |
| Thương hiệu | Omron (Nhật Bản) |
| Điện áp điều khiển (Coil Voltage) | 24VAC (Xoay chiều) |
| Cấu hình tiếp điểm | SPDT (1 Form C: 1 Thường mở NO + 1 Thường đóng NC) |
| Dòng điện định mức (Rated Current) | 10A (tại 250VAC / 30VDC) |
| Số chân / Kiểu chân | 5 chân / Chân dẹt (Flat pins) |
| Chỉ báo trạng thái | Có đèn LED tích hợp |
| Nhiệt độ vận hành | -40°C đến +70°C |
| Tiêu chuẩn chứng nhận | CSA, UR, CE, VDE |
| Kích thước (DxRxC) | 13mm x 40.5mm x 29mm |
Nguồn tham khảo: Omron Industrial Automation Official Website
Lợi ích khi sử dụng Rơ le trung gian Omron G2R-1-SN
- Bảo vệ tối ưu cho hệ thống điều khiển: Cách ly hoàn toàn mạch điều khiển 24VAC với mạch động lực, ngăn chặn dòng điện ngược gây hư hỏng các ngõ ra của PLC hoặc cảm biến.
- Tối ưu hóa chi phí vận hành: Giảm thiểu thời gian dừng máy (downtime) nhờ đèn LED báo lỗi trực quan, giúp kỹ thuật viên xử lý sự cố chính xác và nhanh chóng.
- Độ bền vượt trội trong môi trường công nghiệp: Tiếp điểm bạc cao cấp chống oxy hóa, đảm bảo khả năng đóng ngắt tin cậy 24/7 trong các dây chuyền sản xuất liên tục.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Lựa chọn đế cắm (Socket) tương thích như P2RF-05-PU và lắp cố định lên thanh ray DIN trong tủ điện.
- Bước 2: Đấu nối hai dây nguồn điều khiển 24VAC vào hai chân cuộn dây (Coil) trên đế cắm theo sơ đồ đấu nối của hãng.
- Bước 3: Kết nối chân chung (COM) với nguồn điện tải và các chân NO (thường mở) hoặc NC (thường đóng) với thiết bị cần điều khiển.
- Bước 4: Cắm rơ le Omron G2R-1-SN AC24(S) vào đế, đảm bảo các chân dẹt được khớp hoàn toàn vào các lỗ cắm.
- Bước 5: Cấp nguồn và quan sát đèn LED. Nếu đèn sáng khi có lệnh điều khiển, chứng tỏ rơ le đang hoạt động bình thường.
Sản phẩm sử dụng chung (isRelatedTo)
Để đảm bảo tính an toàn và độ bền cao nhất, quý khách nên sử dụng rơ le cùng với các loại đế cắm chính hãng sau:
- Đế cắm Omron P2RF-05-PU (Loại có thanh kẹp giữ rơ le cực kỳ chắc chắn).
- Đế cắm Omron P2RFZ-05 hoặc P2RF-05.
- Các dòng đế cắm tương thích khác: P2R-05P, P2R-057P.
Ứng dụng thực tế (Application)
- Tủ điện điều khiển công nghiệp: Làm thiết bị trung gian kết nối giữa PLC và Contactor, Solenoid.
- Hệ thống HVAC: Điều khiển van điện từ, quạt hút và hệ thống điều hòa trung tâm.
- Máy móc CNC & Robot: Điều khiển tín hiệu đèn tháp (Tower light), chuông báo động.
- Hệ thống an ninh: Điều khiển khóa từ, chuông báo cháy và kiểm soát ra vào (Access Control).
Câu hỏi thường gặp (FAQ)
1. Rơ le G2R-1-SN AC24(S) có dùng được cho nguồn 24VDC không?
Tuyệt đối không. Model này được thiết kế riêng cho điện áp xoay chiều 24VAC. Nếu dùng nguồn DC, bạn phải chọn mã G2R-1-SN DC24V để tránh cháy cuộn dây.
2. Ký hiệu SPDT trên sản phẩm có ý nghĩa gì?
SPDT (Single Pole Double Throw) nghĩa là rơ le có 1 cực chung và có thể chuyển đổi qua lại giữa 2 trạng thái: Thường Mở (NO) và Thường Đóng (NC).
3. Tôi có cần mua thêm đế cắm để sử dụng không?
Có. Rơ le này được thiết kế để cắm vào đế cắm (Socket) để đảm bảo an toàn và dễ dàng lắp trên thanh ray DIN. Bạn nên mua kèm đế P2RF-05-PU.
4. Dòng 10A là dòng tải tối đa cho loại tải nào?
10A là dòng định mức cho tải thuần trở. Đối với các tải cảm (như cuộn dây motor, solenoid), bạn nên sử dụng với dòng thực tế dưới 7A để đảm bảo độ bền tiếp điểm.
5. Đèn LED trên thân rơ le có tác dụng gì?
Đèn LED dùng để báo hiệu trạng thái cuộn dây có được cấp điện hay không, giúp việc kiểm tra lỗi mạch điều khiển trở nên cực kỳ đơn giản.
6. Làm sao để biết rơ le Omron mua tại AUT VN là hàng chính hãng?
Sản phẩm tại AUT VN luôn đi kèm bao bì chuẩn Omron, tem nhãn rõ ràng, có đầy đủ chứng chỉ CO/CQ khi khách hàng yêu cầu dự án.
7. Rơ le này có chống nhiễu không?
Model SN có đèn LED. Nếu bạn cần thêm tính năng chống xung ngược cho tải DC, hãy tham khảo dòng G2R-1-SND (có tích hợp Diode).
8. Tuổi thọ của rơ le này là bao lâu?
Với tiêu chuẩn Nhật Bản, rơ le có tuổi thọ cơ học lên đến hàng triệu lần đóng ngắt, tùy thuộc vào môi trường và tải sử dụng.
9. Tại sao nên dùng rơ le trung gian thay vì nối trực tiếp vào PLC?
Vì ngõ ra PLC có dòng điện rất yếu. Rơ le trung gian đóng vai trò như một bộ khuếch đại và cách ly, giúp bảo vệ PLC không bị cháy khi tải gặp sự cố.
10. Tôi có thể thay thế bằng rơ le IDEC không?
Có thể, nếu bạn đảm bảo các thông số về kích thước, sơ đồ chân và điện áp cuộn dây khớp với dòng G2R của Omron.
