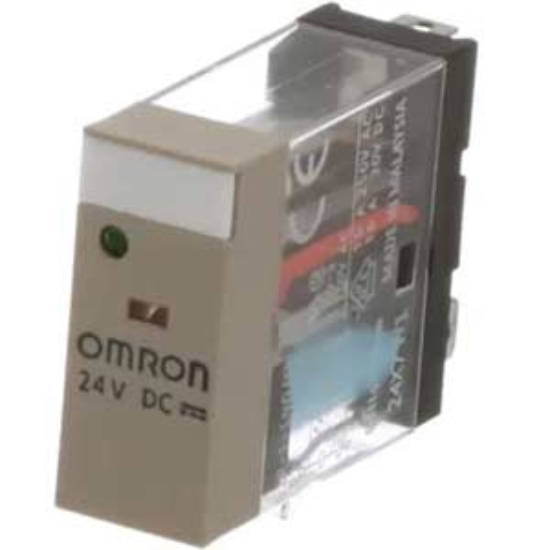

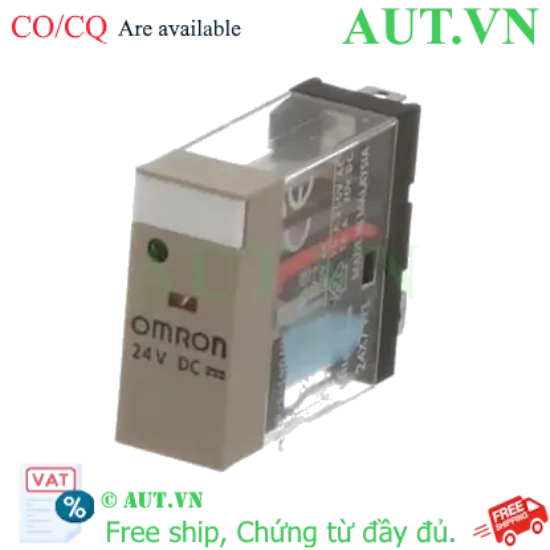

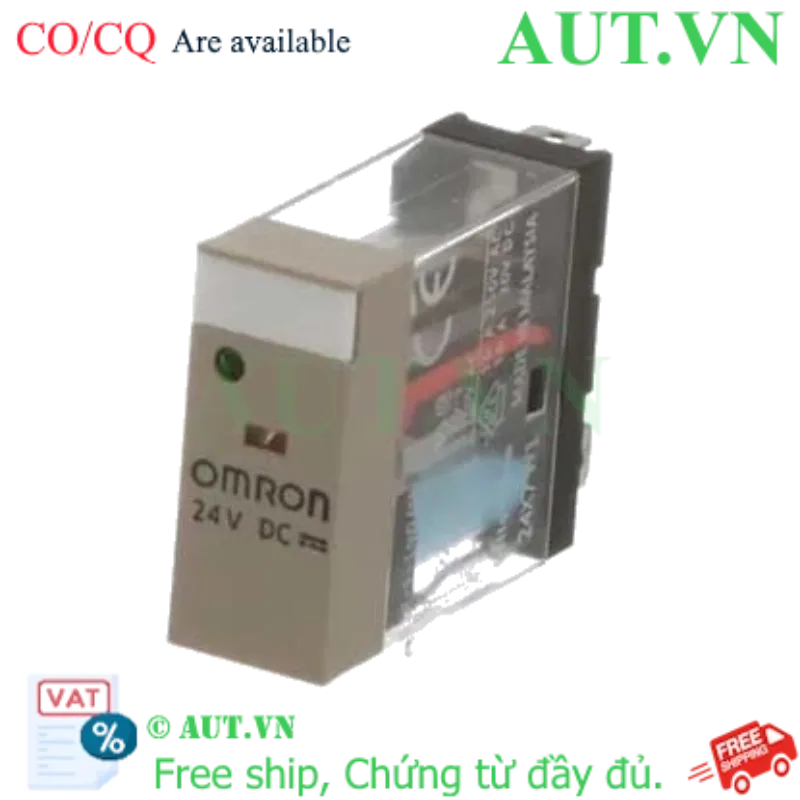

Rơ le trung gian Omron G2R-1-SND DC24(S) | 10A, Có LED & Diode Bảo Vệ - AUT VN

Bảo vệ tối ưu: Tích hợp Diode chống ngược cực, ngăn chặn xung điện áp cao, bảo vệ an toàn cho PLC và vi điều khiển.
Giám sát thông minh: Đèn LED hiển thị trạng thái hoạt động, giúp chẩn đoán lỗi và bảo trì nhanh chóng.
Khả năng chịu tải cao: Tiếp điểm 1 cực (SPDT) định mức 10A, đáp ứng tốt các ứng dụng đóng ngắt công suất trung bình.
Độ bền Nhật Bản: Sản phẩm Omron chính hãng, vận hành ổn định, tuổi thọ cơ học cực cao trong môi trường công nghiệp.
Thiết kế Plug-in: Dễ dàng lắp đặt trên đế cắm, tối ưu không gian và thời gian thi công tủ điện.

nhà chế tạo: Omron

khả dụng: Trong kho

SKU: G2R-1-SND DC24(S)

Tải xuống mẫu

Giá cũ: 281.550 ₫

Giá bán: 225.240 ₫

Giới thiệu Rơ le trung gian Omron G2R-1-SND DC24(S)

Trong các hệ thống tự động hóa công nghiệp, việc bảo vệ các thiết bị điều khiển nhạy cảm như PLC khỏi các xung điện ngược là yếu tố sống còn. Rơ le trung gian Omron G2R-1-SND DC24(S) không chỉ đơn thuần là một thiết bị đóng ngắt tín hiệu, mà còn đóng vai trò là "lá chắn" an toàn nhờ sự kết hợp hoàn hảo giữa đèn LED chỉ thị và Diode bảo vệ. Tại AUT VN, chúng tôi cung cấp giải pháp rơ le Omron chính hãng, giúp doanh nghiệp loại bỏ rủi ro hư hỏng ngõ ra điều khiển do lỗi đấu nối hoặc nhiễu điện từ.

Điểm nổi bật của Omron G2R-1-SND DC24(S)

Công nghệ Diode bảo vệ: Triệt tiêu dòng điện cảm ứng ngược khi ngắt cuộn dây, bảo vệ tuyệt đối cho các linh kiện bán dẫn và ngõ ra PLC.
Hệ thống LED chỉ thị: Cho phép kỹ thuật viên nhận biết trạng thái rơ le (hút/nhả) ngay lập tức, giảm thiểu thời gian dừng máy (downtime) khi bảo trì.
Tiếp điểm chất lượng cao: Sử dụng vật liệu bạc cao cấp, giảm điện trở tiếp xúc, đảm bảo truyền dẫn ổn định và chống mài mòn cơ học.
Tiêu chuẩn công nghiệp: Thiết kế nhỏ gọn, chuẩn Plug-in, dễ dàng thay thế và lắp đặt linh hoạt trên thanh ray DIN thông qua các loại đế cắm chuyên dụng.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Mã sản phẩm (SKU)	G2R-1-SND DC24(S)
Hãng sản xuất	Omron (Nhật Bản)
Điện áp cuộn dây	24VDC
Dòng tiếp điểm (tải thuần trở)	10A at 250VAC
Cấu hình tiếp điểm	1 Cực (SPDT / 1CO)
Chiều cao tổng thể	40.5mm
Tính năng tích hợp	Đèn LED hiển thị & Diode bảo vệ
Đế cắm tương thích (bán riêng)	P2R-057P, P2R-05A, P2R-05P, P2RF-05, P2RF-05-PU, P2RFZ-05, P2RFZ-05-E

Lợi ích khi sử dụng Rơ le Omron G2R-1-SND

Tăng tuổi thọ thiết bị: Việc loại bỏ xung điện ngược giúp PLC và các module điều khiển hoạt động bền bỉ hơn, giảm chi phí thay thế linh kiện.
Tối ưu hóa vận hành: Đèn LED giúp việc kiểm tra lỗi trở nên trực quan, không cần dùng đồng hồ đo trong nhiều trường hợp.
Lắp đặt nhanh chóng: Thiết kế Plug-in cho phép thay thế rơ le hỏng trong vài giây mà không cần đấu nối lại dây.
Tin cậy tuyệt đối: Thương hiệu Omron Nhật Bản đảm bảo sự ổn định ngay cả trong môi trường công nghiệp khắc nghiệt.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chọn đế cắm phù hợp. Lựa chọn một trong các mã đế tương thích như P2RF-05 hoặc P2R-05P tùy theo nhu cầu lắp đặt (thanh ray hoặc bảng điện).
Bước 2: Đấu nối nguồn cuộn dây. Kết nối nguồn 24VDC vào chân cuộn dây. Lưu ý: Diode bảo vệ đã được tích hợp sẵn, nhưng hãy đảm bảo đúng cực tính.
Bước 3: Đấu nối tiếp điểm. Kết nối tải vào chân chung (COM) và chân thường mở (NO) hoặc thường đóng (NC) tùy theo logic điều khiển.
Bước 4: Cắm rơ le vào đế. Ấn nhẹ rơ le G2R-1-SND DC24(S) vào đế cắm cho đến khi khớp hoàn toàn.
Bước 5: Kiểm tra vận hành. Cấp nguồn điều khiển và quan sát đèn LED để xác nhận rơ le hoạt động chính xác.

Sản phẩm liên quan (isRelatedTo)

G2R-1-SN DC24(S): Rơ le trung gian Omron G2R-1-SN DC24V | 10A, 5 Chân, Tích hợp LED
G2R-1-S DC24(S): Rơ le trung gian Omron G2R-1-S DC24V | 10A, 5 Chân Dẹt, Chính hãng AUT VN
G2R-1-SN AC200/(220)(S): Rơ le trung gian Omron G2R-1-SN AC200/220V | 10A, 5 Chân, Tích hợp LED
RJ1S-CL-D24: Rơ le trung gian IDEC RJ1S-CL-D24 24VDC 12A - Siêu Mỏng
G2R-2-SN DC24(S): Rơ le trung gian Omron G2R-2-SN DC24V | 8 Chân Dẹt, DPDT 5A

Ứng dụng thực tế (Application)

Cách ly tín hiệu: Sử dụng để cách ly ngõ ra của PLC với tải công suất lớn, tránh nhiễu và hư hỏng PLC.
Điều khiển động cơ/Van điện từ: Đóng ngắt các cuộn coil của van solenoid, contactor nhỏ hoặc relay khác.
Hệ thống an toàn: Dùng trong các mạch interlock, mạch dừng khẩn cấp trong máy móc công nghiệp.
Tủ điện điều khiển: Ứng dụng rộng rãi trong các tủ điện Tự động hóa, HVAC, và hệ thống quản lý tòa nhà.

Câu hỏi thường gặp (FAQ)

1. Diode trong G2R-1-SND có tác dụng gì?
Diode có tác dụng triệt tiêu dòng điện cảm ứng ngược (flyback voltage) khi cuộn dây rơ le ngắt điện, bảo vệ các linh kiện bán dẫn như Transistor hoặc ngõ ra PLC không bị đánh thủng.

2. Rơ le này có thể dùng cho nguồn AC không?
Không, model G2R-1-SND DC24(S) chỉ hoạt động với nguồn điện một chiều 24VDC.

3. Sự khác biệt giữa G2R-1-SN và G2R-1-SND là gì?
G2R-1-SN chỉ có đèn LED, trong khi G2R-1-SND có cả đèn LED và Diode bảo vệ.

4. Tôi nên chọn đế cắm nào cho sản phẩm này?
Bạn có thể chọn các mã đế như P2RF-05 (phổ biến cho thanh ray) hoặc P2R-05P tùy vào thiết kế tủ điện của bạn.

5. Tiếp điểm SPDT là gì?
SPDT (Single Pole Double Throw) là tiếp điểm 1 cực 2 vị trí, bao gồm 1 chân chung (COM), 1 chân thường đóng (NC) và 1 chân thường mở (NO).

6. Dòng định mức 10A có nghĩa là gì?
Nghĩa là rơ le có thể chịu tải tối đa 10A tại điện áp 250VAC đối với tải thuần trở mà không gây hư hỏng tiếp điểm.

7. Đèn LED trên rơ le có tác dụng gì?
Đèn LED sáng khi cuộn dây được cấp điện, giúp bạn biết rơ le đang ở trạng thái "Hút", cực kỳ hữu ích khi dò lỗi mạch điện.

8. Sản phẩm này có chính hãng không?
AUT VN cam kết cung cấp rơ le Omron chính hãng 100%, đầy đủ chứng từ và bảo hành theo tiêu chuẩn nhà sản xuất.

9. Rơ le này có kích thước bao nhiêu?
Chiều cao tổng thể của rơ le là 40.5mm, thiết kế nhỏ gọn giúp tiết kiệm diện tích trong tủ điện.

10. Thời gian đáp ứng của rơ le là bao lâu?
Rơ le Omron G2R series có thời gian đóng ngắt cực nhanh, đảm bảo độ chính xác cao cho các hệ thống điều khiển tự động.

Nguồn tham khảo: Omron Industrial Automation
