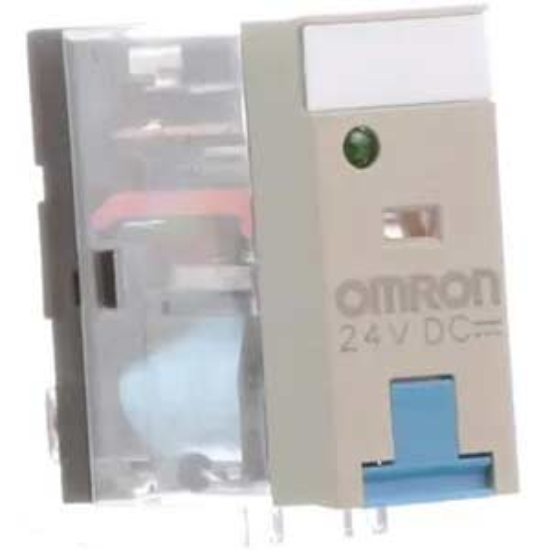

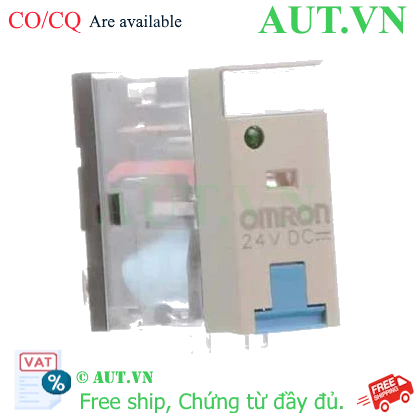

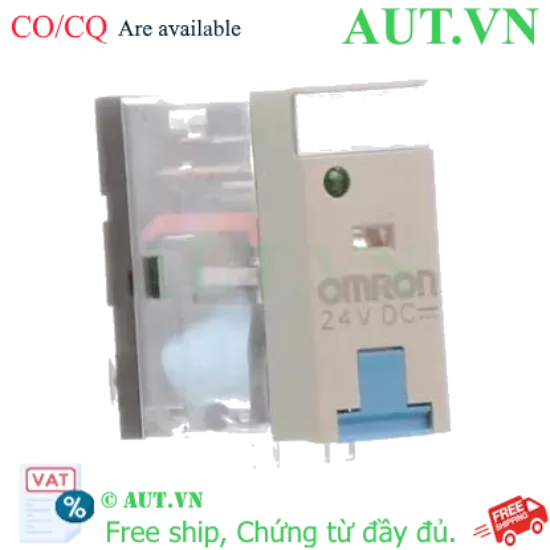

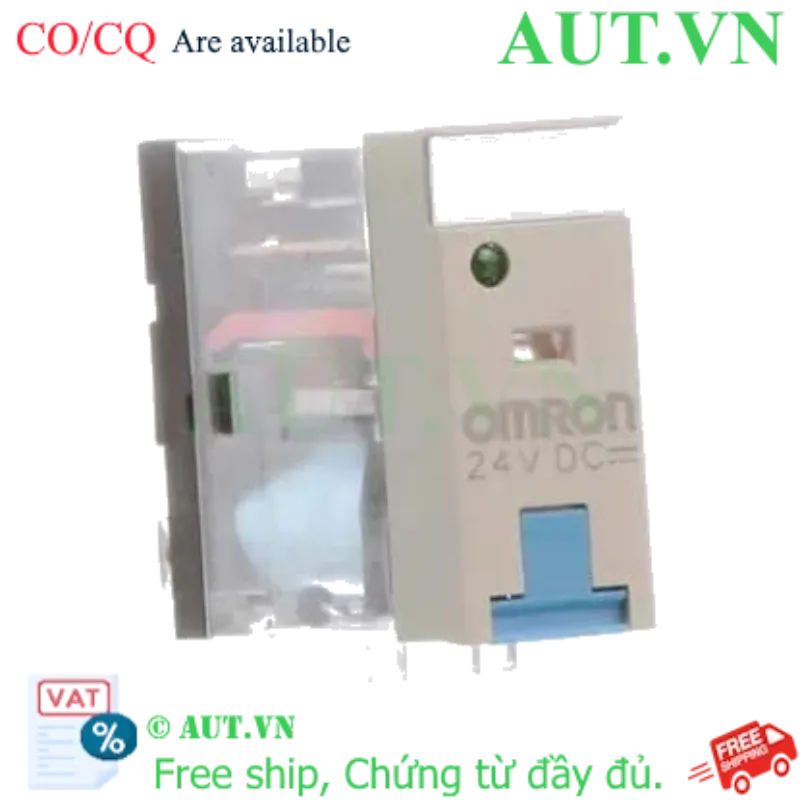

Rơ le trung gian Omron G2R-1-SNDI 24VDC - 10A, Đèn LED, Diode bảo vệ & Nút Test

Điện áp cuộn coil: 24VDC, dòng định mức tiếp điểm lên đến 10A.
Tính năng tích hợp: Đèn LED chỉ thị trạng thái, Diode chống ngược cực và nút Test cơ khí.
Độ bền vượt trội: Thiết kế chuẩn công nghiệp Omron Nhật Bản, tuổi thọ cao.
Ứng dụng: Chuyên dùng cho hệ thống PLC và điều khiển tự động hóa.
Cam kết: Sản phẩm chính hãng tại AUT VN, bảo hành uy tín.

nhà chế tạo: Omron

SKU: G2R-1-SNDI DC24(S)

Tải xuống mẫu

Giá cũ: 260.400 ₫

Giá bán: 208.320 ₫

Số lượng:

Giới thiệu Rơ le trung gian Omron G2R-1-SNDI 24VDC

Rơ le trung gian Omron G2R-1-SNDI 24VDC là dòng thiết bị đóng ngắt tín hiệu cao cấp thuộc series G2R nổi tiếng của Omron. Được thiết kế chuyên biệt cho các môi trường công nghiệp đòi hỏi sự chính xác và độ tin cậy tuyệt đối, sản phẩm đóng vai trò quan trọng trong việc cách ly tín hiệu và điều khiển các thiết bị tải công suất lớn từ PLC hoặc bộ điều khiển trung tâm.

Với sự tích hợp hoàn hảo giữa tính năng bảo vệ (Diode) và tính năng giám sát (LED, nút Test), Omron G2R-1-SNDI giúp tối ưu hóa quy trình vận hành và giảm thiểu tối đa thời gian dừng máy để bảo trì.

Điểm nổi bật của Omron G2R-1-SNDI

Khả năng chịu tải ấn tượng: Với dòng định mức 10A, rơ le có thể vận hành ổn định khi điều khiển các tải như van điện từ, khởi động từ hoặc các mạch động lực nhỏ.
Bảo vệ mạch điều khiển tối ưu: Tích hợp sẵn Diode chống ngược cực, giúp triệt tiêu dòng điện ngược khi ngắt cuộn coil, bảo vệ an toàn cho ngõ ra của PLC.
Giám sát trạng thái trực quan: Đèn LED chỉ thị giúp kỹ thuật viên nhận biết ngay lập tức trạng thái đóng/ngắt của rơ le mà không cần dùng đồng hồ đo.
Kiểm tra nhanh chóng (Manual Test): Nút nhấn Test cơ khí cho phép kiểm tra tiếp điểm trực tiếp mà không cần cấp nguồn, cực kỳ hữu ích khi chẩn đoán lỗi hệ thống.
Thiết kế nhỏ gọn, chuẩn công nghiệp: Dễ dàng lắp đặt trên đế cắm, tối ưu không gian trong tủ điện điều khiển.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	G2R-1-SNDI
Điện áp cuộn dây (Rated Control Voltage)	24VDC
Dòng điện tiếp điểm định mức (Contact Current)	10A
Cấu hình tiếp điểm (Contact Form)	1 Cầu chuyển (SPDT / 1 Form C)
Kiểu chân kết nối	5 chân dẹt (Plug-in type)
Tính năng tích hợp	LED chỉ thị, Diode bảo vệ, Nút Test cơ khí
Nhiệt độ vận hành	-40°C đến +70°C
Tiêu chuẩn	Chuẩn công nghiệp Omron Nhật Bản

Nguồn tham khảo kỹ thuật: Omron Industrial Automation

Lợi ích khi lựa chọn Rơ le Omron G2R-1-SNDI

Tiết kiệm chi phí bảo trì: Nhờ tính năng chẩn đoán nhanh (LED & Test button), việc phát hiện lỗi trở nên dễ dàng, giảm thời gian ngừng máy sản xuất.
An toàn tuyệt đối cho hệ thống: Diode bảo vệ ngăn ngừa hiện tượng xung điện ngược, giúp kéo dài tuổi thọ cho các thiết bị điều khiển nhạy cảm như PLC.
Độ tin cậy cao: Thương hiệu Omron đảm bảo rơ le hoạt động bền bỉ hàng triệu lần đóng cắt, ngay cả trong môi trường nhiệt độ khắc nghiệt.
Lắp đặt linh hoạt: Phù hợp với nhiều loại đế cắm và hệ thống tủ điện tự động hóa hiện đại.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt đế cắm rơ le chuyên dụng P2RF-05 lên thanh ray DIN rail trong tủ điện.
Bước 2: Đấu nối nguồn cấp 24VDC vào cuộn coil. Lưu ý cực tính: Chân dương (+) và âm (-) phải đấu chính xác theo sơ đồ để Diode hoạt động hiệu quả.
Bước 3: Kết nối tải (Load) vào các chân tiếp điểm (COM, NO hoặc NC) theo sơ đồ mạch điện của bạn.
Bước 4: Cắm rơ le G2R-1-SNDI vào đế cắm một cách chắc chắn để đảm bảo tiếp xúc điện tốt nhất.
Bước 5: Cấp nguồn và kiểm tra đèn LED. Sử dụng nút Test trên thân rơ le để kiểm tra tình trạng hoạt động của tiếp điểm khi chưa cấp điện.

Sản phẩm sử dụng chung (isRelatedTo)

Đế cắm rơ le Omron P2RF-05: Đế cắm 5 chân chuẩn, giúp kết nối rơ le với hệ thống dây điện một cách chắc chắn và chuyên nghiệp.

Ứng dụng thực tế (PropertyValue)

Cách ly tín hiệu: Dùng để cách ly điện áp giữa ngõ ra PLC và tải công suất lớn, bảo vệ PLC khỏi hư hỏng.
Điều khiển thiết bị chấp hành: Đóng ngắt trực tiếp cho Van điện từ (Solenoid), Contactor, hoặc các relay công suất khác.
Mở rộng tín hiệu: Chuyển đổi một tín hiệu điều khiển thành nhiều tín hiệu đóng ngắt khác nhau trong các hệ thống tự động hóa.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi cần dùng Rơ le Omron G2R-1-SNDI thay vì loại không có Diode?
Model này có tích hợp Diode bảo vệ. Khi ngắt điện, Diode sẽ triệt tiêu dòng điện cảm ứng ngược, giúp bảo vệ PLC hoặc các linh kiện điện tử nhạy cảm không bị cháy/hỏng.
2. Nút Test trên sản phẩm dùng để làm gì?
Nút Test giúp bạn nhấn cơ khí để đóng tiếp điểm rơ le mà không cần cấp điện vào cuộn coil. Điều này cực kỳ hữu ích khi cần kiểm tra tải có hoạt động hay không mà không cần chạy cả hệ thống.
3. Đèn LED trên rơ le báo hiệu điều gì?
Khi đèn LED sáng, chứng tỏ cuộn coil đang được cấp nguồn 24VDC và rơ le đang ở trạng thái kích hoạt.
4. Tôi có thể dùng rơ le này cho nguồn 220VAC không?
Tuyệt đối không. Đây là model dành riêng cho cuộn coil 24VDC. Sử dụng sai điện áp sẽ làm cháy rơ le ngay lập tức.
5. Rơ le này có thể lắp vào đế cắm nào?
Bạn nên sử dụng đế cắm chính hãng Omron như P2RF-05 để đảm bảo độ bền và an toàn điện cao nhất.
6. Dòng điện tối đa mà rơ le này chịu được là bao nhiêu?
Rơ le có khả năng chịu dòng định mức lên đến 10A tại các tiếp điểm.
7. Làm sao để biết rơ le đã bị hỏng tiếp điểm?
Bạn có thể dùng nút Test cơ khí để đóng tiếp điểm, sau đó dùng đồng hồ vạn năng đo thông mạch để kiểm tra.
8. Mua Rơ le Omron chính hãng ở đâu uy tín?
Tại AUT VN, chúng tôi cam kết cung cấp rơ le Omron chính hãng 100%, đầy đủ giấy tờ và chế độ bảo hành chuyên nghiệp.
9. Sản phẩm có chịu được môi trường nóng không?
Có, rơ le hoạt động ổn định trong dải nhiệt độ công nghiệp từ -40°C đến 70°C.
