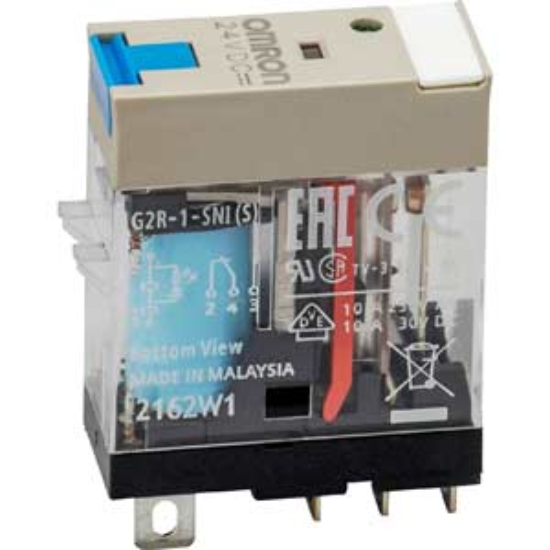

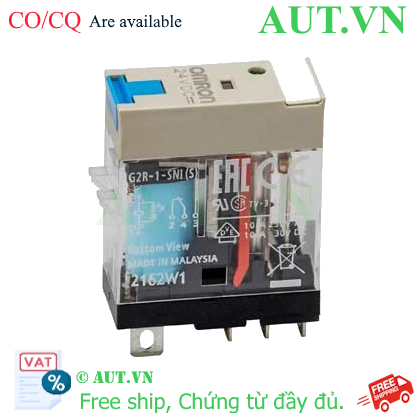

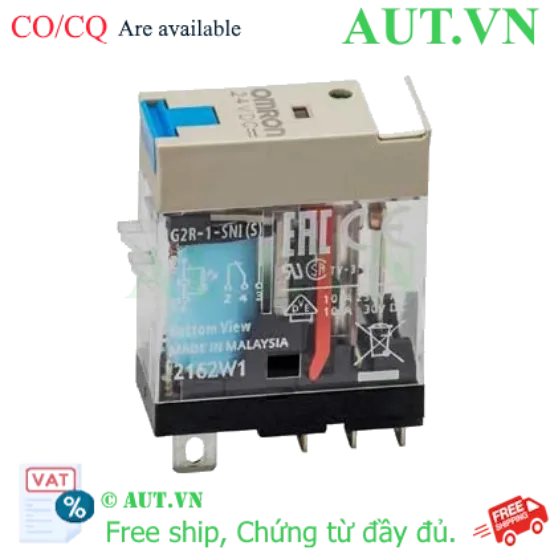

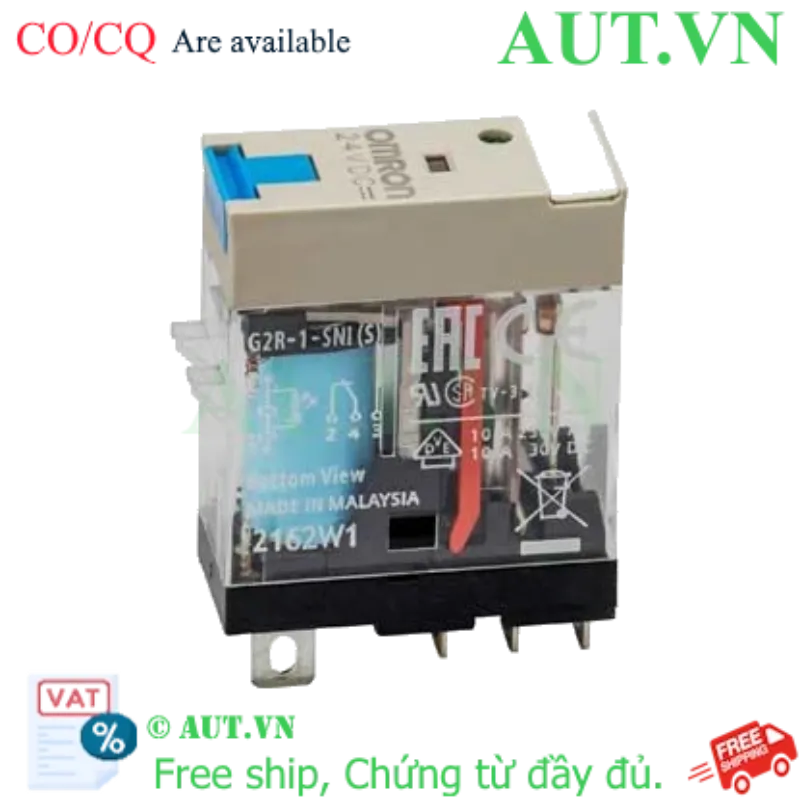

Rơ le trung gian Omron G2R-1-SNI DC24V | 10A, 5 Chân, LED & Test - AUT VN

Thương hiệu: Omron (Nhật Bản) - Cam kết chính hãng tại AUT VN
Điện áp cuộn dây: 24VDC - Hoạt động ổn định, chính xác
Khả năng chịu tải: 10A (250VAC/30VDC) - Bền bỉ trong môi trường công nghiệp
Cấu hình: 1 cặp tiếp điểm (SPDT), 5 chân cắm dẹt tiêu chuẩn
Tính năng ưu việt: Tích hợp đèn LED báo trạng thái & Nút nhấn Test chẩn đoán lỗi tức thì
Tiêu chuẩn quốc tế: Đạt chứng nhận CSA, UR, CE, VDE; chịu nhiệt -40°C đến 70°C

nhà chế tạo: Omron

SKU: G2R-1-SNI DC24(S)

Tải xuống mẫu

Giá cũ: 251.400 ₫

Giá bán: 201.120 ₫

Số lượng:

Giới thiệu Rơ le trung gian Omron G2R-1-SNI DC24V

Trong các hệ thống điều khiển tự động hóa hiện đại, việc giảm thiểu thời gian dừng máy (downtime) là yếu tố sống còn đối với doanh nghiệp. Rơ le trung gian Omron G2R-1-SNI DC24V không chỉ là một thiết bị đóng cắt điện thông thường, mà là giải pháp bảo vệ và chẩn đoán thông minh cho tủ điện công nghiệp. Với khả năng chịu tải lên đến 10A, sản phẩm đóng vai trò là cầu nối an toàn, giúp cách ly điện áp và bảo vệ các thiết bị điều khiển nhạy cảm như PLC, Timer hay Sensor khỏi các sự cố quá tải, đảm bảo hệ thống vận hành liên tục và bền bỉ tuyệt đối khi mua tại AUT VN.

Điểm nổi bật vượt trội của dòng G2R-1-SNI

Chẩn đoán lỗi siêu tốc: Điểm giá trị nhất của mã SNI chính là sự kết hợp hoàn hảo giữa đèn LED (báo trạng thái ON/OFF) và nút nhấn Test cơ học. Điều này cho phép kỹ thuật viên kiểm tra tình trạng tiếp điểm ngay lập tức mà không cần cấp nguồn điều khiển, giúp rút ngắn tới 50% thời gian tìm lỗi trong tủ điện.
Độ bền chuẩn Nhật Bản: Được chế tạo với tiếp điểm mạ bạc cao cấp chống oxy hóa, Omron G2R-1-SNI đảm bảo truyền dẫn điện ổn định, tuổi thọ cơ học cực cao ngay cả trong môi trường công nghiệp khắc nghiệt, nóng ẩm.
Thiết kế Plug-in linh hoạt: Chân dẹt tiêu chuẩn giúp lắp đặt chắc chắn trên các đế socket, tối ưu hóa không gian tủ điện và hỗ trợ thay thế nhanh chóng chỉ trong vài giây mà không cần đấu nối lại dây.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	G2R-1-SNI DC24(S)
Thương hiệu	Omron (Nhật Bản)
Điện áp cuộn dây (Coil Voltage)	24VDC
Dòng định mức tiếp điểm (Contact Rating)	10A (250VAC / 30VDC)
Cấu trúc tiếp điểm (Contact Form)	1 Form C (SPDT - 1 cặp tiếp điểm)
Số chân kết nối	5 Chân (Plug-in / Chân dẹt)
Nhiệt độ vận hành	-40°C đến +70°C
Tiêu chuẩn an toàn	CSA, UR, CE, VDE

Lợi ích khi sử dụng Omron G2R-1-SNI

Tối ưu hóa quy trình bảo trì: Nhận biết trạng thái hoạt động tức thì qua LED, loại bỏ việc đo đạc thủ công rườm rà, giảm thiểu sai sót vận hành.
Bảo vệ tuyệt đối linh kiện đắt tiền: Ngăn chặn hiệu quả các xung điện hoặc hiện tượng quá tải từ tải truyền ngược về làm hỏng ngõ ra của PLC, bộ điều khiển.
Lắp đặt chuyên nghiệp & Thẩm mỹ: Tương thích tuyệt đối với các chuẩn socket phổ biến, giúp tủ điện gọn gàng, dễ dàng quản lý và nâng cấp.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Kiểm tra điện áp - Xác nhận nguồn cấp cho cuộn dây là chính xác 24VDC để tránh cháy hỏng thiết bị.
Bước 2: Lắp vào đế cắm - Gắn rơ le vào đế chuyên dụng như P2RF-05-PU. Ấn nhẹ nhàng cho đến khi chân cắm khớp hoàn toàn với đế.
Bước 3: Đấu nối mạch - Kết nối nguồn vào 2 chân cuộn dây; kết nối tải vào chân COM (Chung), NC (Thường đóng) hoặc NO (Thường mở) tùy theo yêu cầu sơ đồ mạch.
Bước 4: Vận hành & Kiểm tra - Cấp nguồn điện, quan sát đèn LED trên thân rơ le sáng để xác nhận rơ le đã hít (kích hoạt).
Bước 5: Test cơ học - Sử dụng nút nhấn Test trên mặt rơ le để mô phỏng trạng thái đóng tiếp điểm, giúp kiểm tra độ nảy và tính thông suốt mà không cần tín hiệu điều khiển từ PLC.

Sản phẩm sử dụng chung với

Để đảm bảo hiệu suất và an toàn điện, AUT VN khuyến nghị kết hợp Rơ le Omron G2R-1-SNI với các đế cắm chính hãng sau:

Đế cắm Omron P2RF-05-PU (Dùng lắp trên thanh ray nhôm/sắt tiêu chuẩn)
Đế cắm Omron P2RFZ-05-E (Dùng để bắt vít trực tiếp vào vách tủ điện)

Ứng dụng thực tế của sản phẩm

Tự động hóa nhà máy: Cách ly tín hiệu điều khiển, phân phối điện năng trong các tủ điện điều khiển tập trung.
Máy công cụ CNC: Điều khiển van điện từ (Solenoid valve), khởi động từ cho các trục máy chính xác cao.
Hệ thống HVAC: Điều khiển bật/tắt các thiết bị quạt, máy lạnh thông qua tín hiệu từ PLC hoặc hệ thống Smart Home.
Mạch an toàn (Safety Circuit): Sử dụng làm rơ le ngắt khẩn cấp hoặc chuyển đổi trạng thái tải an toàn trong các dây chuyền sản xuất.

Câu hỏi thường gặp (FAQ)

1. Mã G2R-1-SNI khác gì với G2R-1-S?: Mã SNI là phiên bản nâng cấp, tích hợp sẵn đèn LED báo trạng thái và nút nhấn Test cơ học, giúp việc chẩn đoán và kiểm tra lỗi nhanh hơn nhiều so với bản S cơ bản.
2. Tôi có thể sử dụng nguồn 24VAC cho rơ le này không?: Tuyệt đối không. Đây là rơ le dùng cho nguồn điện một chiều (DC). Nếu cấp nguồn AC, cuộn dây sẽ bị cháy ngay lập tức.
3. Dòng điện 10A có thể dùng cho tải động cơ không?: 10A là dòng định mức tối đa. Đối với các tải cảm như motor hay solenoid, bạn nên chọn rơ le có định mức cao hơn từ 1.5 - 2 lần dòng khởi động thực tế để đảm bảo độ bền.
4. Tại sao nên mua rơ le Omron tại AUT VN?: AUT VN cam kết cung cấp hàng chính hãng 100%, đầy đủ chứng từ CO/CQ, bảo hành uy tín và luôn có đội ngũ kỹ thuật hỗ trợ chuyên sâu cho khách hàng.
5. Sản phẩm này có cần mua kèm đế cắm không?: Có. Vì đây là loại rơ le chân cắm (Plug-in), bạn bắt buộc cần đế cắm như P2RF-05-PU để lắp lên thanh ray trong tủ điện.
6. Đèn LED trên rơ le có chức năng gì?: Đèn LED sẽ sáng khi cuộn dây được cấp nguồn 24VDC thành công, giúp người vận hành biết ngay rơ le đã được kích hoạt hay chưa.
7. Nút Test dùng để làm gì trong thực tế?: Nút Test cho phép bạn nhấn tay để đóng tiếp điểm, giúp kiểm tra xem tiếp điểm có hoạt động tốt không mà không cần phải kích hoạt tín hiệu từ PLC/Controller.
8. Rơ le này chịu được nhiệt độ bao nhiêu?: Sản phẩm hoạt động ổn định trong dải nhiệt độ khắc nghiệt từ -40°C đến +70°C, phù hợp với hầu hết các môi trường công nghiệp tại Việt Nam.
9. Tiếp điểm của rơ le này là loại nào?: Sản phẩm có cấu hình 1 Form C (SPDT), nghĩa là có 1 cặp tiếp điểm bao gồm 1 chân Chung (COM), 1 chân Thường đóng (NC) và 1 chân Thường mở (NO).
10. Làm sao để biết rơ le đã hỏng?: Nếu cấp nguồn 24VDC mà đèn LED không sáng hoặc khi nhấn nút Test mà tiếp điểm không đóng/mở, bạn nên thay thế rơ le mới.
