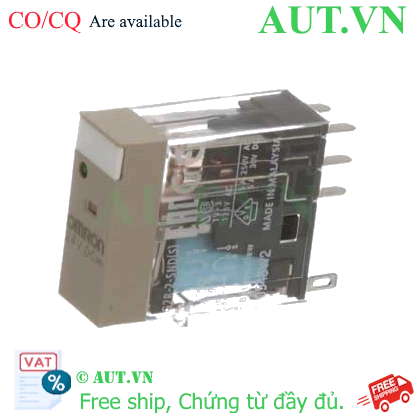

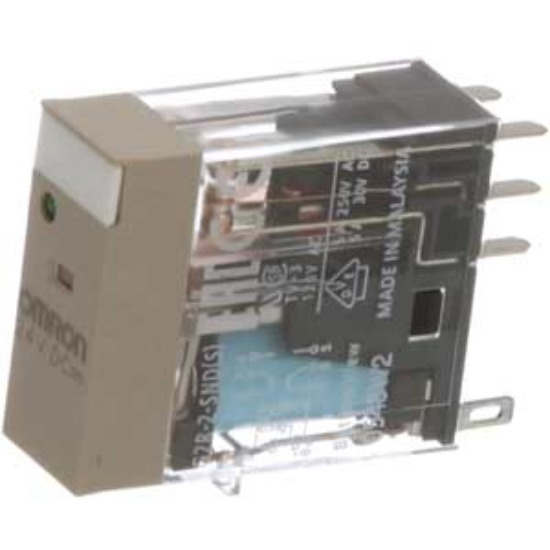

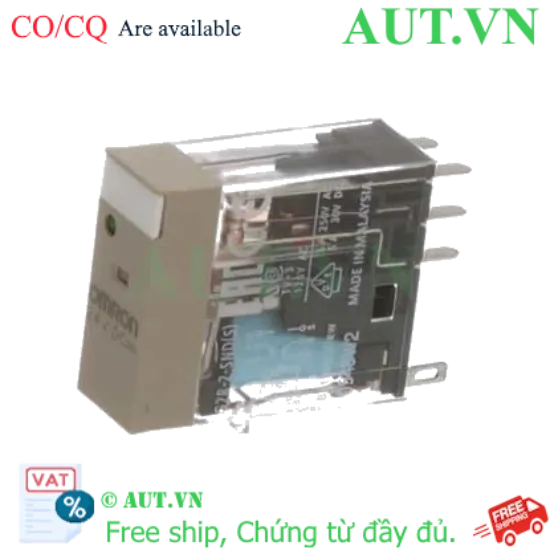

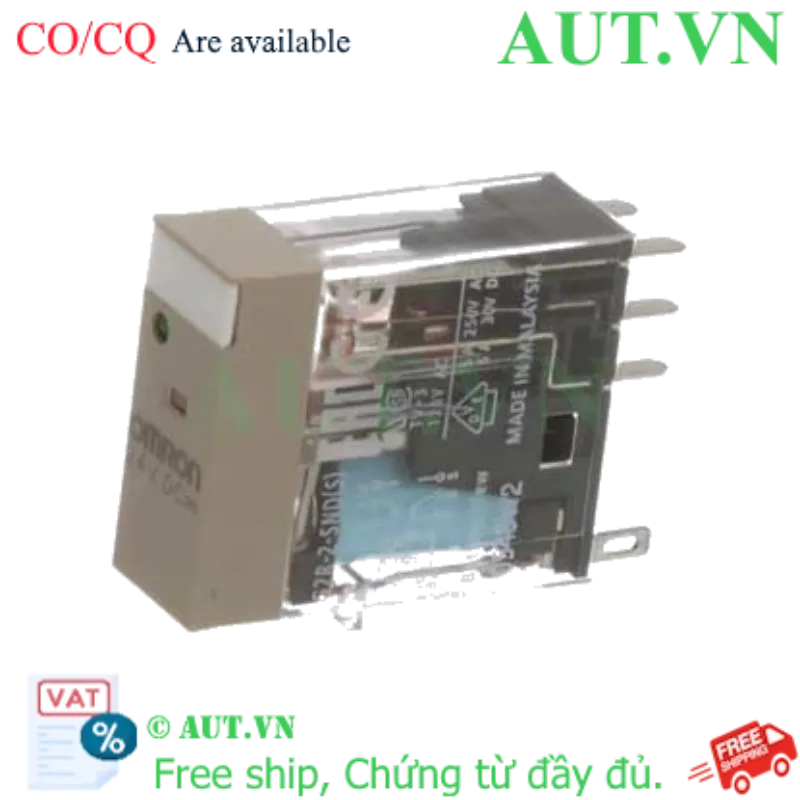

Ảnh của Rơ le trung gian Omron G2R-2-SND DC24V | 2 Cặp Tiếp Điểm, Tích Hợp LED & Diode Bảo Vệ PLC | AUT VN

Rơ le trung gian Omron G2R-2-SND DC24V | 2 Cặp Tiếp Điểm, Tích Hợp LED & Diode Bảo Vệ PLC | AUT VN

  • Model: G2R-2-SND DC24V - Rơ le trung gian Omron chính hãng Nhật Bản.
  • Cấu hình: 2 cặp tiếp điểm (DPDT), dòng định mức 5A.
  • Điện áp: Cuộn dây 24VDC, tích hợp LED báo trạng thái vận hành.
  • Tính năng đặc biệt: Diode triệt tiêu xung ngược, bảo vệ tuyệt đối ngõ ra PLC.
  • Thiết kế: 8 chân dẹt (Plug-in), tương thích hoàn hảo với đế P2RF.
  • Ứng dụng: Cách ly tín hiệu, khuếch đại dòng điều khiển trong công nghiệp.
nhà chế tạo: Omron
khả dụng: Trong kho
SKU: G2R-2-SND DC24(S)
Tải xuống mẫu
Giá cũ: 247.950 ₫
198.360 ₫

Giới thiệu Rơ le trung gian Omron G2R-2-SND DC24V

Rơ le trung gian Omron G2R-2-SND DC24V là giải pháp đóng cắt tín hiệu tiêu chuẩn, đóng vai trò quan trọng trong việc xây dựng các tủ điện điều khiển và hệ thống tự động hóa hiện đại. Với chức năng chính là cầu nối trung chuyển, sản phẩm giúp cách ly điện áp giữa mạch điều khiển và mạch động lực, đồng thời khuếch đại tín hiệu từ các thiết bị điều khiển nhạy cảm.

Điểm tạo nên sự khác biệt của model G2R-2-SND so với các dòng rơ le thông thường là việc tích hợp sẵn Diode triệt tiêu xung ngược và đèn LED chỉ thị. Đối với các kỹ sư vận hành PLC, hiện tượng vọt áp (flyback voltage) khi ngắt cuộn dây là kẻ thù thầm lặng gây hỏng hóc các module ngõ ra đắt tiền. Omron G2R-2-SND loại bỏ hoàn toàn rủi ro này, mang lại sự an tâm tuyệt đối cho hệ thống vận hành 24/7. Sản phẩm hiện được phân phối chính hãng tại AUT VN với cam kết chất lượng và hỗ trợ kỹ thuật chuyên sâu.

Điểm nổi bật của Omron G2R-2-SND DC24V

  • Bảo vệ PLC tối đa: Diode tích hợp giúp triệt tiêu xung điện ngược, ngăn chặn hư hỏng cho các linh kiện bán dẫn và module PLC.
  • Giám sát trực quan: Đèn LED báo trạng thái cho phép kỹ thuật viên nhận diện nhanh tình trạng đóng/ngắt, giúp rút ngắn thời gian chẩn đoán lỗi hệ thống.
  • Thiết kế Plug-in linh hoạt: Cấu tạo 8 chân dẹt chuẩn công nghiệp, dễ dàng tháo lắp và thay thế nhanh chóng mà không cần đấu nối lại dây.
  • Tiêu chuẩn chất lượng Nhật Bản: Tiếp điểm mạ bạc cao cấp, đảm bảo khả năng chịu tải ổn định và tuổi thọ vận hành bền bỉ trong môi trường nhiễu điện từ cao.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Chi tiết thông số
ModelG2R-2-SND DC24(S)
Loại rơ leRơ le trung gian (General Purpose Relay)
Cấu hình tiếp điểm2 cặp tiếp điểm (DPDT - Double Pole Double Throw)
Điện áp cuộn dây24VDC
Dòng định mức tiếp điểm5A (Tải thuần trở)
Điện áp tiếp điểm tối đa250VAC / 30VDC
Tính năng tích hợpLED chỉ thị, Diode chống xung ngược (Surge Suppressor)
Nhiệt độ hoạt động-40°C đến +70°C
Đế cắm tương thíchP2RF-08-PU, P2RF-08, P2RFZ-08-E

Nguồn tham khảo kỹ thuật: Omron Official Website

Lợi ích khi sử dụng Omron G2R-2-SND cho hệ thống

  • Tối ưu chi phí bảo trì: Bảo vệ các module PLC đắt tiền khỏi xung điện, giảm thiểu rủi ro dừng máy đột ngột và chi phí thay thế linh kiện.
  • Vận hành thông minh: Nhờ LED báo trạng thái, kỹ thuật viên dễ dàng kiểm tra lỗi mà không cần sử dụng đồng hồ đo, tăng tốc độ xử lý sự cố.
  • Lắp đặt chuyên nghiệp: Thiết kế chân dẹt kết hợp đế cắm chuyên dụng giúp tủ điện gọn gàng, đúng tiêu chuẩn kỹ thuật IEC.
  • Độ tin cậy tuyệt đối: Thương hiệu Omron đảm bảo độ chính xác cao trong đóng ngắt, hoạt động ổn định trong nhiều điều kiện môi trường khắt khe.

Hướng dẫn lắp đặt và vận hành (How-to)

Để Omron G2R-2-SND DC24V hoạt động bền bỉ và an toàn, hãy thực hiện theo các bước sau:

  1. Bước 1: Lắp đế cắm – Gắn đế P2RF-08-PU lên thanh DIN Rail trong tủ điện, đảm bảo cố định chắc chắn.
  2. Bước 2: Đấu nối nguồn cuộn dây – Kết nối nguồn 24VDC vào chân cuộn dây. LƯU Ý QUAN TRỌNG: Vì rơ le có Diode tích hợp, bạn BẮT BUỘC phải đấu đúng cực tính (+ và -). Đấu ngược cực sẽ gây ngắn mạch.
  3. Bước 3: Đấu nối tiếp điểm – Kết nối chân chung (COM), thường mở (NO) và thường đóng (NC) theo đúng sơ đồ điều khiển của hệ thống.
  4. Bước 4: Kiểm tra vận hành – Cấp nguồn điều khiển và quan sát đèn LED. Khi LED sáng, các tiếp điểm sẽ chuyển trạng thái, hoàn tất quá trình lắp đặt.

Sản phẩm sử dụng chung (isRelatedTo)

Để tối ưu hóa hiệu suất, rơ le G2R-2-SND nên được kết hợp cùng:

  • Đế cắm chuyên dụng: P2RF-08-PU (có ngàm giữ), P2RF-08.
  • Bộ điều khiển PLC: Tương thích hoàn toàn với các dòng PLC Siemens S7, Mitsubishi FX, Omron CP/CJ, Schneider Modicon.
  • Nguồn cấp: Bộ nguồn Switching 24VDC chất lượng cao để đảm bảo điện áp ổn định cho cuộn dây.

Ứng dụng thực tế của sản phẩm (PropertyValue)

Rơ le Omron G2R-2-SND DC24V được ứng dụng rộng rãi trong các hệ thống:

  • Tủ điện tự động hóa: Cách ly tín hiệu PLC để điều khiển Contactor, Van điện từ (Solenoid Valve).
  • Hệ thống băng tải & Robot: Điều khiển đóng ngắt các động cơ nhỏ, đèn báo tín hiệu hoặc cảm biến.
  • Máy đóng gói, chiết rót: Chuyển đổi mức điện áp điều khiển từ 24VDC sang tải 220VAC.
  • Hệ thống HVAC công nghiệp: Điều khiển quạt, máy nén và các thiết bị làm mát.

FAQ - Câu hỏi thường gặp

1. Rơ le G2R-2-SND khác gì so với model G2R-2-SN?
G2R-2-SND tích hợp thêm Diode triệt tiêu xung ngược và LED báo trạng thái, trong khi G2R-2-SN không có Diode, khiến G2R-2-SND an toàn hơn cho PLC.

2. Tại sao tôi bị ngắn mạch khi cấp nguồn cho rơ le này?
Do có Diode mắc song song cuộn dây, nếu bạn đấu ngược cực tính (+/-), Diode sẽ dẫn điện trực tiếp gây ngắn mạch. Hãy kiểm tra kỹ cực tính trước khi cấp nguồn.

3. Rơ le này có thể điều khiển tải 220V không?
Có. Mặc dù cuộn dây điều khiển là 24VDC, nhưng các tiếp điểm của nó chịu được điện áp lên đến 250VAC và dòng 5A.

4. Ý nghĩa của đèn LED trên thân rơ le là gì?
LED sẽ sáng khi cuộn dây có điện, giúp bạn xác định rơ le đang hoạt động mà không cần dùng đồng hồ đo.

5. Tôi nên chọn đế cắm nào cho G2R-2-SND?
AUT VN khuyên dùng đế P2RF-08-PU vì có ngàm giữ chắc chắn, dễ lắp đặt trên thanh ray.

6. Tuổi thọ của rơ le Omron G2R là bao lâu?
Độ bền cơ học đạt hàng triệu lần đóng cắt. Tuổi thọ điện tùy thuộc vào loại tải (trở hay cảm) và dòng điện thực tế.

7. Mua Omron G2R-2-SND chính hãng ở đâu uy tín?
AUT VN là đơn vị phân phối thiết bị Omron chính hãng, cung cấp đầy đủ CO/CQ cho mọi đơn hàng.

8. Sản phẩm có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo tiêu chuẩn Omron Nhật Bản khi mua tại AUT VN.

9. Tiếp điểm DPDT nghĩa là gì?
DPDT (Double Pole Double Throw) là loại rơ le có 2 cặp tiếp điểm độc lập, mỗi cặp gồm 1 chân chung (COM), 1 thường mở (NO) và 1 thường đóng (NC).

10. Có thể dùng rơ le này cho van Solenoid không?
Hoàn toàn được. Với dòng 5A và Diode bảo vệ, đây là lựa chọn tối ưu để điều khiển van điện từ công nghiệp.

11. Tác dụng cụ thể của Diode trong rơ le là gì?
Diode triệt tiêu điện áp cảm ứng sinh ra khi ngắt cuộn dây, ngăn xung điện cao áp chạy ngược về làm cháy ngõ ra PLC.

12. Sản phẩm có tương thích với PLC Mitsubishi không?
Có, tương thích với mọi PLC có ngõ ra 24VDC như Mitsubishi, Siemens, Omron, Keyence...
