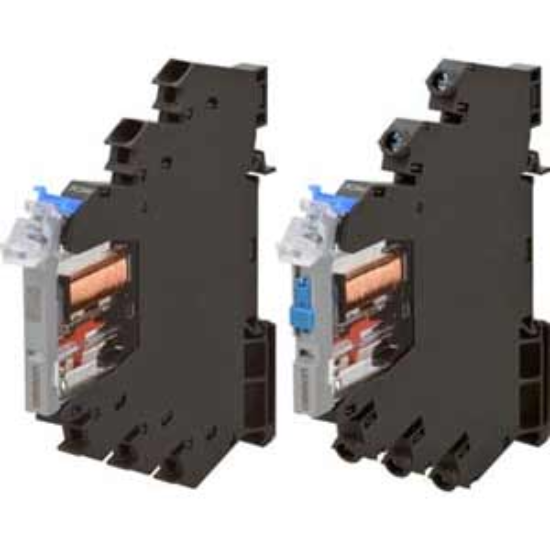

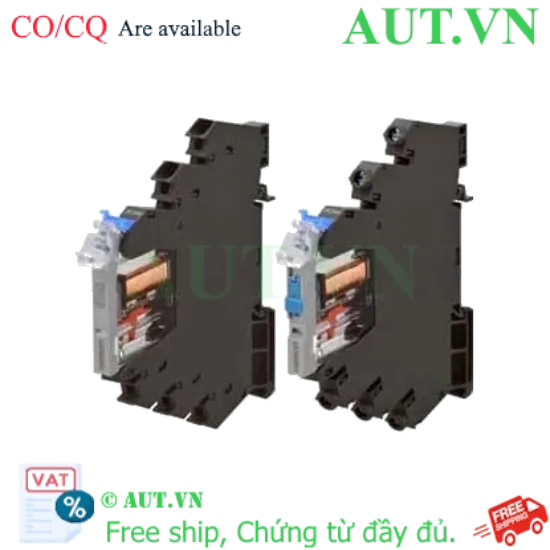

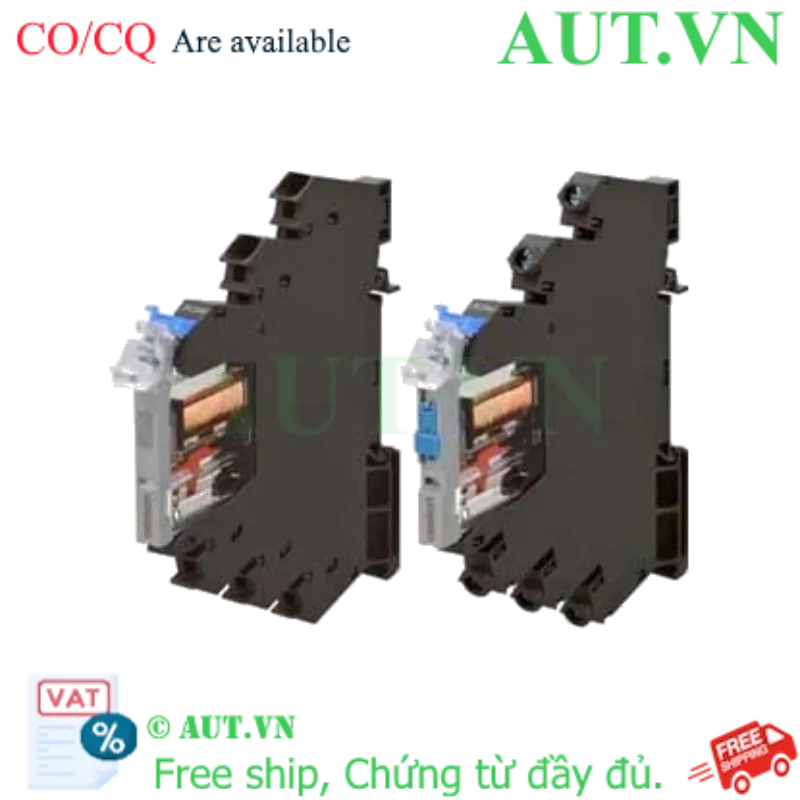

Rơ le trung gian Omron G2RV-ST700-AP AC/DC48 - Siêu mỏng 6.2mm, Tiếp điểm mạ vàng, 48V AC/DC

Model: G2RV-ST700-AP AC/DC48
Điện áp cuộn dây: 48V AC/DC
Thiết kế: Siêu mỏng (Slim) chỉ 6.2mm, tối ưu diện tích tủ điện.
Đặc điểm: Tiếp điểm mạ vàng cao cấp, tích hợp đèn LED và Diode chống xung.
Ứng dụng: Chuyên dụng cho chuyển đổi tín hiệu PLC và điều khiển dòng thấp (50mA).

nhà chế tạo: Omron

SKU: G2RV-ST700-AP AC/DC48

Giá cũ: 402.150 ₫

Giá bán: 321.720 ₫

Giới thiệu về Rơ le trung gian Omron G2RV-ST700-AP AC/DC48

Trong các hệ thống tủ điện điều khiển công nghiệp hiện đại, việc tối ưu hóa không gian là yếu tố sống còn. Rơ le trung gian Omron G2RV-ST700-AP AC/DC48 là giải pháp đột phá với thiết kế siêu mỏng chỉ 6.2mm, giúp giảm đáng kể diện tích lắp đặt mà vẫn đảm bảo hiệu suất vận hành tuyệt đối. Sản phẩm được thiết kế chuyên dụng để làm cầu nối chuyển đổi tín hiệu từ PLC hoặc các bộ điều khiển nhạy cảm sang các tải thực tế, đảm bảo tính ổn định và an toàn cho toàn hệ thống.

Điểm nổi bật của Omron G2RV-ST700-AP

Kích thước siêu Slim: Với chiều rộng chỉ 6.2mm, sản phẩm cho phép lắp đặt mật độ cao trên thanh DIN Rail, giúp tủ điện gọn gàng hơn.
Tiếp điểm mạ vàng cao cấp: Sử dụng hợp kim bạc mạ vàng, giúp duy trì độ dẫn điện tối ưu ngay cả với dòng điện cực nhỏ (50mA) và chống oxy hóa vượt trội theo thời gian.
Tích hợp bảo vệ toàn diện: Trang bị sẵn Diode hấp thụ xung (Surge absorber diode), bảo vệ các linh kiện điện tử nhạy cảm khỏi hiện tượng xung điện ngược khi ngắt cuộn dây.
Giám sát trực quan: Đèn LED chỉ thị trạng thái hoạt động giúp kỹ thuật viên dễ dàng chẩn đoán lỗi và kiểm tra vận hành nhanh chóng.
Độ bền công nghiệp: Hoạt động ổn định trong môi trường khắc nghiệt với dải nhiệt độ từ -40 đến 55°C.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	G2RV-ST700-AP AC/DC48
Hãng sản xuất	Omron
Dòng sản phẩm	G2RV-ST series
Điện áp điều khiển	48V AC/DC
Kiểu tiếp điểm	SPDT (1 Form C)
Dòng điện định mức	50mA
Dòng tiếp điểm (tải thuần trở)	50mA at 30VAC / 50mA at 36VDC
Chất liệu tiếp điểm	Hợp kim bạc mạ vàng
Chiều rộng	6.2mm
Tiêu chuẩn	UL, TUV, CE

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Rơ le Omron G2RV-ST700-AP

Tối ưu chi phí đầu tư: Việc giảm kích thước rơ le giúp giảm kích thước tổng thể của tủ điện, tiết kiệm chi phí vật liệu vỏ tủ và không gian lắp đặt.
Độ tin cậy tuyệt đối: Tiếp điểm mạ vàng loại bỏ rủi ro tiếp xúc kém do oxy hóa, đặc biệt quan trọng trong các mạch truyền tín hiệu mức thấp.
Lắp đặt nhanh chóng: Thiết kế tương thích hoàn toàn với thanh DIN Rail tiêu chuẩn, giúp rút ngắn thời gian thi công.
Bảo vệ thiết bị ngoại vi: Tích hợp Diode chống xung giúp kéo dài tuổi thọ cho PLC và các module điều khiển đắt tiền.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt vật lý: Gắn rơ le G2RV-ST700-AP lên thanh DIN Rail trong tủ điện theo đúng vị trí sơ đồ thiết kế.
Bước 2: Đấu nối nguồn: Kết nối cuộn dây của rơ le với nguồn điện 48V AC/DC. Lưu ý kiểm tra đúng cực tính nếu sử dụng DC.
Bước 3: Đấu nối tiếp điểm: Kết nối chân chung (COM) và chân thường mở (NO) hoặc thường đóng (NC) với tải hoặc tín hiệu cần điều khiển.
Bước 4: Kiểm tra vận hành: Cấp nguồn điều khiển và quan sát đèn LED trên thân rơ le. Nếu LED sáng, tiếp điểm đã chuyển trạng thái.
Bước 5: Vận hành hệ thống: Tiến hành chạy thử nghiệm tải để đảm bảo dòng điện không vượt quá 50mA.

Sản phẩm liên quan (isRelatedTo)

G2RV-ST700 DC24: Rơ le trung gian Omron G2RV-ST700 DC24 - Siêu mỏng 6.2mm, 6A, Đèn LED
G2RV-ST500 DC24: Rơ le trung gian Omron G2RV-ST500 DC24
G2RV-ST500 AC/DC24: Rơ le trung gian Omron G2RV-ST500 AC/DC24 - Siêu mỏng 6.2mm, Đấu nối Push-in Plus, 6A
G2RV-1-S-G DC21: Rơ le trung gian Omron G2RV-1-S-G DC21 - Siêu mỏng, Tiếp điểm 6A, 21VDC
MY2N-D2-GS-R DC24: Rơ le trung gian Omron MY2N-D2-GS-R DC24 - 8 Chân DPDT, Có LED & Diode Bảo Vệ PLC

Ứng dụng thực tế (Application)

Rơ le Omron G2RV-ST700-AP AC/DC48 được ứng dụng rộng rãi trong:

Cách ly tín hiệu PLC: Bảo vệ ngõ ra của PLC khỏi các nhiễu điện từ hoặc quá tải từ thiết bị ngoại vi.
Điều khiển dòng thấp: Sử dụng trong các mạch logic, mạch điều khiển tín hiệu nhạy cảm yêu cầu độ chính xác cao.
Hệ thống tự động hóa: Lắp đặt trong các tủ điều khiển máy CNC, cánh tay robot, hệ thống băng tải thông minh.
Thiết bị đo lường: Chuyển đổi trạng thái đóng ngắt cho các cảm biến công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi nên chọn model G2RV-ST700-AP thay vì các dòng rơ le thông thường?
Vì model này có thiết kế siêu mỏng 6.2mm và tiếp điểm mạ vàng, cực kỳ phù hợp cho các ứng dụng dòng thấp (50mA) và yêu cầu tiết kiệm diện tích tối đa.

2. Tiếp điểm mạ vàng có tác dụng gì?
Mạ vàng giúp chống oxy hóa, đảm bảo độ dẫn điện ổn định cho các tín hiệu nhỏ, tránh hiện tượng chập chờn mà các tiếp điểm bạc thông thường hay gặp phải.

3. Điện áp 48V AC/DC có nghĩa là gì?
Đây là loại rơ le đa năng, cuộn dây có thể hoạt động với cả nguồn xoay chiều (AC) hoặc một chiều (DC) ở mức điện áp 48V.

4. Dòng tải tối đa của sản phẩm này là bao nhiêu?
Dòng tải định mức là 50mA. Vui lòng không sử dụng cho các tải công suất lớn để tránh làm hỏng tiếp điểm mạ vàng.

5. Diode chống xung trong rơ le có vai trò gì?
Nó giúp triệt tiêu điện áp ngược sinh ra khi cuộn dây ngắt điện, bảo vệ PLC và các linh kiện điều khiển không bị hỏng.

6. Sản phẩm có dễ dàng lắp đặt không?
Có, sản phẩm được thiết kế để gắn trực tiếp lên thanh DIN Rail tiêu chuẩn, rất dễ dàng và nhanh chóng.

7. Đèn LED trên rơ le dùng để làm gì?
Đèn LED cho biết cuộn dây đang có điện và rơ le đang hoạt động, giúp việc bảo trì và sửa chữa trở nên đơn giản hơn.

8. Tôi có thể dùng rơ le này để điều khiển motor công suất lớn không?
Không, đây là rơ le tín hiệu (dòng thấp 50mA). Để điều khiển motor, bạn nên dùng rơ le này để kích cho một khởi động từ (Contactor).

9. Tuổi thọ của tiếp điểm mạ vàng là bao lâu?
Tuổi thọ phụ thuộc vào tần suất đóng ngắt, nhưng mạ vàng giúp kéo dài thời gian sử dụng trong môi trường tín hiệu thấp nhờ khả năng chống ăn mòn.

10. Mua sản phẩm này ở đâu uy tín?
Bạn có thể đặt mua chính hãng tại AUT VN để đảm bảo chất lượng và nhận được sự hỗ trợ kỹ thuật tốt nhất.
