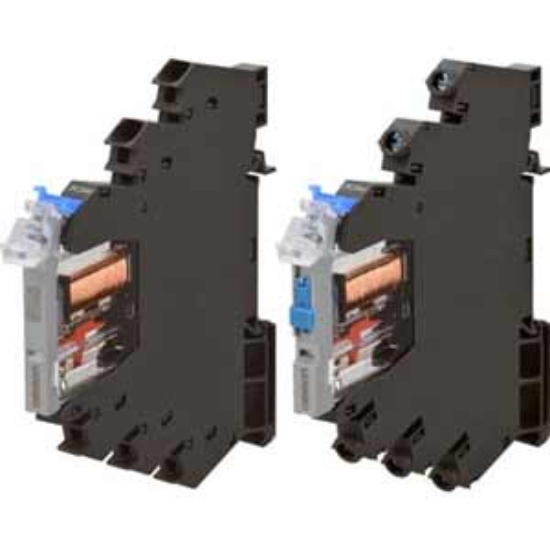

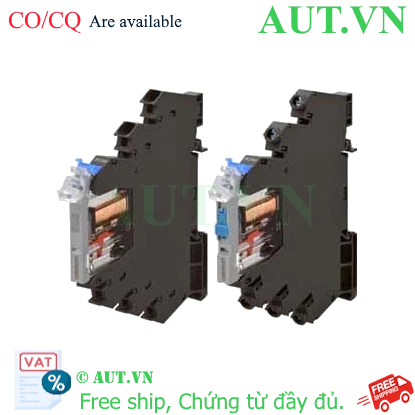

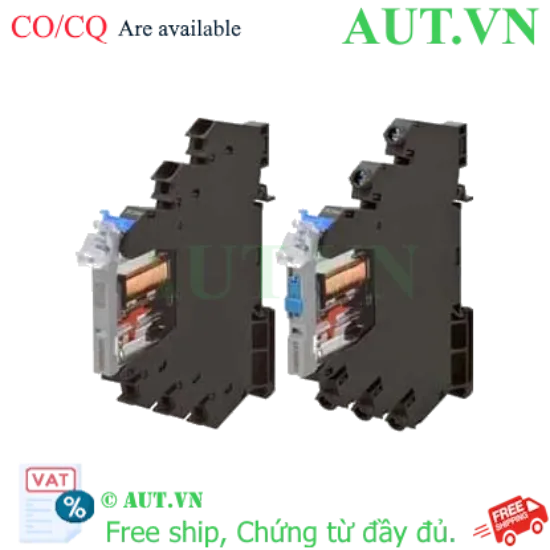

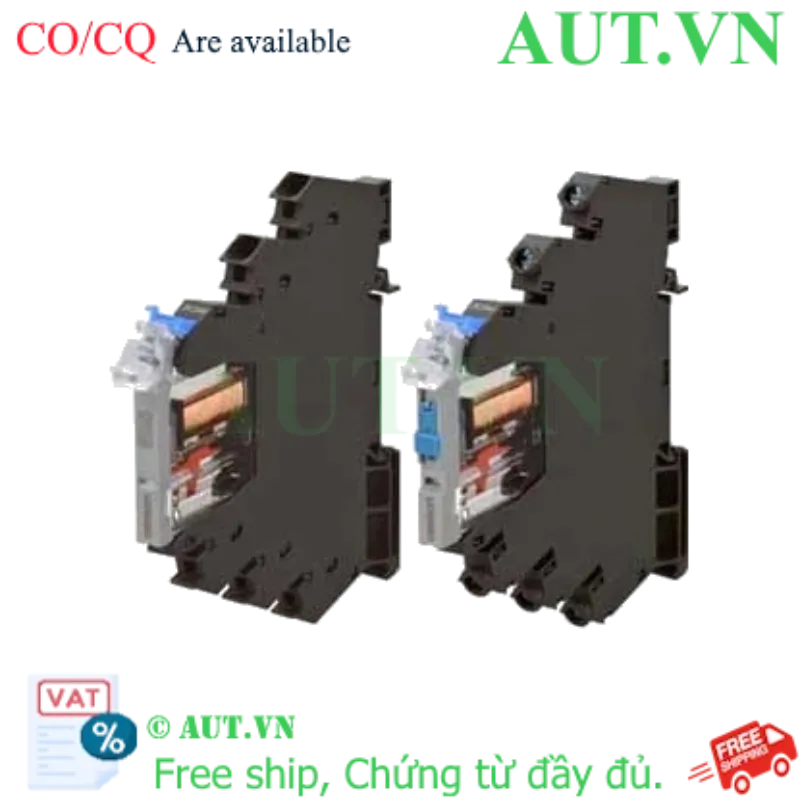

Rơ le trung gian Omron G2RV-ST700-AP DC12 - Siêu mỏng 6.2mm, Tiếp điểm mạ vàng, 12VDC

Thương hiệu: Omron (Nhật Bản)
Model: G2RV-ST700-AP DC12
Đặc điểm: Thiết kế siêu mỏng 6.2mm, tiết kiệm diện tích tủ điện
Tiếp điểm: Mạ vàng cao cấp, chuyên dụng cho tín hiệu nhỏ (50mA), chống oxy hóa
Điện áp: 12VDC, kiểu tiếp điểm SPDT (1 Form C)
Lắp đặt: Gắn thanh DIN Rail nhanh chóng, tiện lợi

nhà chế tạo: Omron

SKU: G2RV-ST700-AP DC12

Giá cũ: 349.050 ₫

Giá bán: 279.240 ₫

Giới thiệu Rơ le trung gian Omron G2RV-ST700-AP DC12

Trong các hệ thống điều khiển tự động hóa hiện đại, việc tối ưu hóa không gian tủ điện mà vẫn đảm bảo độ chính xác tuyệt đối của tín hiệu là một thách thức lớn. Rơ le trung gian Omron G2RV-ST700-AP DC12 chính là giải pháp đột phá. Với thiết kế siêu mỏng (Slim Relay) chỉ 6.2mm và tiếp điểm mạ vàng chuyên dụng, sản phẩm này đảm bảo khả năng truyền dẫn tín hiệu cực kỳ chính xác, đặc biệt phù hợp cho các ứng dụng điều khiển PLC và hệ thống điện tử công nghiệp đòi hỏi độ tin cậy cao.

Điểm nổi bật của Omron G2RV-ST700-AP DC12

Thiết kế Ultra-Slim: Độ rộng chỉ 6.2mm giúp giảm thiểu đáng kể diện tích chiếm dụng trong tủ điều khiển, cho phép lắp đặt nhiều thiết bị hơn trên cùng một thanh DIN Rail.
Tiếp điểm mạ vàng (Gold-plated): Đây là đặc điểm giá trị nhất, giúp giảm điện trở tiếp xúc, chống ăn mòn và oxy hóa, đảm bảo tín hiệu ổn định ngay cả với dòng điện cực nhỏ (50mA).
Bảo vệ an toàn: Tích hợp diode hấp thụ xung (Surge absorber) giúp triệt tiêu điện áp ngược, bảo vệ các ngõ ra của PLC và các linh kiện điện tử nhạy cảm.
Giám sát trực quan: Đèn LED chỉ thị trạng thái hoạt động giúp kỹ thuật viên dễ dàng nhận biết tình trạng vận hành và rút ngắn thời gian bảo trì, sửa chữa.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	G2RV-ST700-AP DC12
Hãng sản xuất	Omron
Dòng sản phẩm	G2RV-ST series
Điện áp cuộn dây	12VDC
Kiểu tiếp điểm	SPDT (1 Form C)
Dòng tiếp điểm (Tải thuần trở)	50mA tại 30VAC / 50mA tại 36VDC
Chất liệu tiếp điểm	Hợp kim bạc mạ vàng
Kích thước (Rộng x Cao x Sâu)	6.2mm x 90mm x 80mm
Cách lắp đặt	Gắn thanh DIN Rail
Tiêu chuẩn	UL, TUV, CE

Lợi ích khi sử dụng Omron G2RV-ST700-AP DC12

Tăng tuổi thọ hệ thống: Nhờ lớp mạ vàng, rơ le hạn chế tối đa hiện tượng đánh lửa và mòn tiếp điểm, kéo dài chu kỳ đóng ngắt.
Tối ưu hóa không gian: Giải phóng diện tích tủ điện, giúp việc bố trí dây dẫn gọn gàng và chuyên nghiệp hơn.
Độ tin cậy tuyệt đối: Loại bỏ sai số tín hiệu, đảm bảo hệ thống tự động hóa vận hành chính xác theo kịch bản lập trình.
Tiết kiệm chi phí: Giảm thiểu thời gian dừng máy (downtime) nhờ độ bền cao và dễ dàng thay thế.

Hướng dẫn sử dụng và lắp đặt

Bước 1: Gắn rơ le G2RV-ST700-AP DC12 lên thanh DIN Rail bằng cách ấn nhẹ cho đến khi khớp khóa cố định.
Bước 2: Kết nối nguồn cấp 12VDC vào cuộn dây (coil) theo đúng cực tính (có chỉ dẫn trên thân sản phẩm).
Bước 3: Đấu nối các dây tín hiệu vào tiếp điểm SPDT (Common, NO, NC) tùy theo yêu cầu logic của mạch điều khiển.
Bước 4: Kiểm tra lại các đầu nối vít để đảm bảo tiếp xúc chắc chắn, tránh hiện tượng lỏng dây gây chập cháy.
Bước 5: Cấp nguồn và kiểm tra đèn LED để xác nhận rơ le hoạt động bình thường.

Sản phẩm liên quan (isRelatedTo)

G2RV-ST700 DC24: Phiên bản 24VDC, dòng tải 6A.
G2RV-ST500 DC24: Rơ le siêu mỏng, đấu nối Push-in Plus.
MY2N-D2-GS-R DC24: Rơ le 8 chân DPDT, bảo vệ PLC.
MY4N-GS-R DC12: Rơ le 4PDT 14 chân, tiếp điểm bạc Bifurcated.

Ứng dụng thực tế (Application)

Rơ le Omron G2RV-ST700-AP DC12 được ứng dụng rộng rãi trong:

Chuyển mạch tín hiệu mức thấp trong các bộ điều khiển PLC.
Hệ thống thu thập dữ liệu (Data Acquisition) yêu cầu độ chính xác cao.
Các bảng mạch điều khiển thiết bị y tế, đo lường chính xác.
Hệ thống Smart Factory và tự động hóa tòa nhà.

Câu hỏi thường gặp (FAQ)

1. Tại sao nên chọn tiếp điểm mạ vàng thay vì tiếp điểm bạc?
Tiếp điểm mạ vàng có điện trở tiếp xúc cực thấp và chống oxy hóa tốt, chuyên dụng cho dòng điện nhỏ (tín hiệu), giúp tránh hiện tượng mất tín hiệu do lớp oxit.

2. Kích thước 6.2mm có thực sự hiệu quả?
Có, nó cho phép bạn lắp đặt gấp 2-3 lần số lượng rơ le trên cùng một diện tích so với các dòng rơ le trung gian truyền thống.

3. Sản phẩm này có dùng được cho tải 220VAC không?
Không. Model này chuyên dùng cho tín hiệu nhỏ (50mA). Nếu bạn cần điều khiển tải công suất lớn, hãy tham khảo dòng G2RV-ST700 DC24 (6A).

4. Diode hấp thụ xung có tác dụng gì?
Nó ngăn chặn các xung điện áp cao sinh ra khi cuộn dây ngắt điện, bảo vệ PLC không bị hỏng ngõ ra.

5. G2RV-ST700-AP DC12 khác gì với G2RV-ST700 DC12?
Hậu tố "AP" thường chỉ định đặc tính tiếp điểm mạ vàng cho tín hiệu nhỏ, trong khi bản tiêu chuẩn dùng cho tải lớn hơn.

6. Tuổi thọ của rơ le này là bao lâu?
Tuổi thọ phụ thuộc vào tần suất đóng ngắt, nhưng tiếp điểm mạ vàng giúp kéo dài tuổi thọ đáng kể đối với tải tín hiệu.

7. Tôi có thể lắp đặt rơ le này mà không cần thanh DIN Rail không?
Sản phẩm được thiết kế tối ưu cho DIN Rail. Việc lắp đặt khác có thể gây khó khăn và không đảm bảo an toàn kỹ thuật.

8. AUT VN có cam kết hàng chính hãng Omron không?
Có, AUT VN là nhà phân phối uy tín, cam kết cung cấp sản phẩm Omron chính hãng với đầy đủ chứng từ.

9. Điện áp cuộn dây 12VDC có thể dùng 24VDC được không?
Tuyệt đối không. Cấp sai điện áp sẽ gây cháy cuộn dây ngay lập tức.

10. Làm sao để biết rơ le đang đóng hay ngắt?
Bạn chỉ cần quan sát đèn LED trên thân rơ le; LED sáng nghĩa là cuộn dây đang có điện và tiếp điểm đã chuyển trạng thái.

Nguồn tham khảo: Omron Industrial Automation
