Relay này có thể dùng điều khiển tải 220V không?

Có, sản phẩm hỗ trợ dải điện áp tải từ 100 đến 240VAC, nên dùng cho điện lưới 220V rất tốt.

Tại sao tôi nên chọn loại Zero-cross thay vì relay cơ?

Zero-cross giúp giảm nhiễu điện từ (EMI) và tránh sốc điện cho tải khi đóng ngắt, tăng tuổi thọ cho toàn hệ thống.

Điện áp đầu vào tối thiểu là bao nhiêu?

Điện áp ngõ vào (input) tối thiểu là 4VDC.

Relay này có cần tản nhiệt không?

Với dòng tải 2A, sản phẩm có thể hoạt động ổn định trên PCB mà không cần tản nhiệt rời nếu nhiệt độ môi trường phù hợp.

Relay này có dùng được cho dòng điện một chiều (DC load) không?

Không, đây là SSR điều khiển bằng DC nhưng ngõ ra dành cho tải xoay chiều (AC).

Tôi có thể lắp sản phẩm này vào ổ cắm thông thường không?

Không, đây là loại dành cho lắp đặt trên bảng mạch in (PCB Mount), không phải loại gắn trên thanh ray (DIN Rail).

Sản phẩm có được bảo hành không?

Tại AUT VN, chúng tôi cam kết sản phẩm chính hãng và bảo hành theo chính sách của Omron.

Làm sao để phân biệt hàng chính hãng?

Bạn nên mua tại các nhà phân phối uy tín như AUT VN để đảm bảo có đầy đủ CO/CQ và tem nhãn chính hãng.

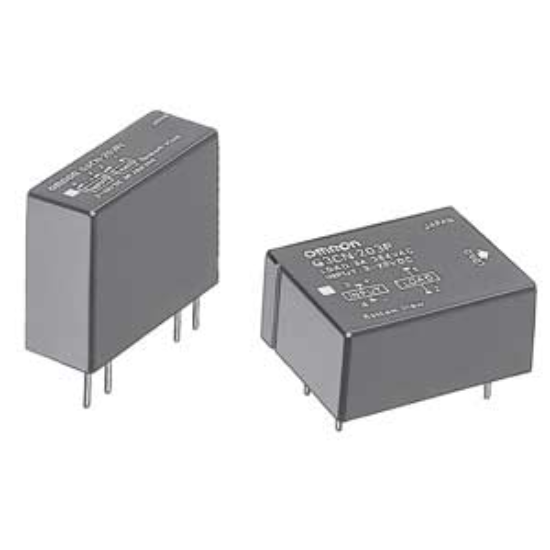

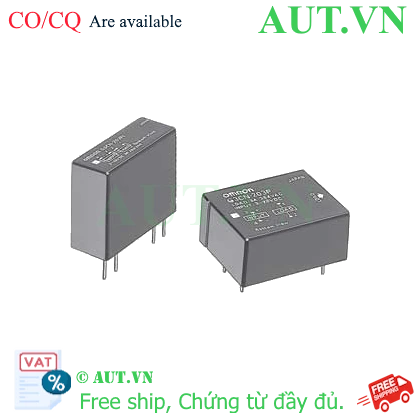

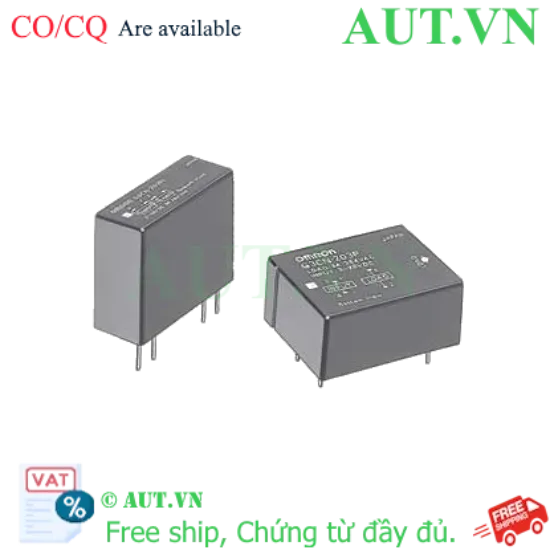

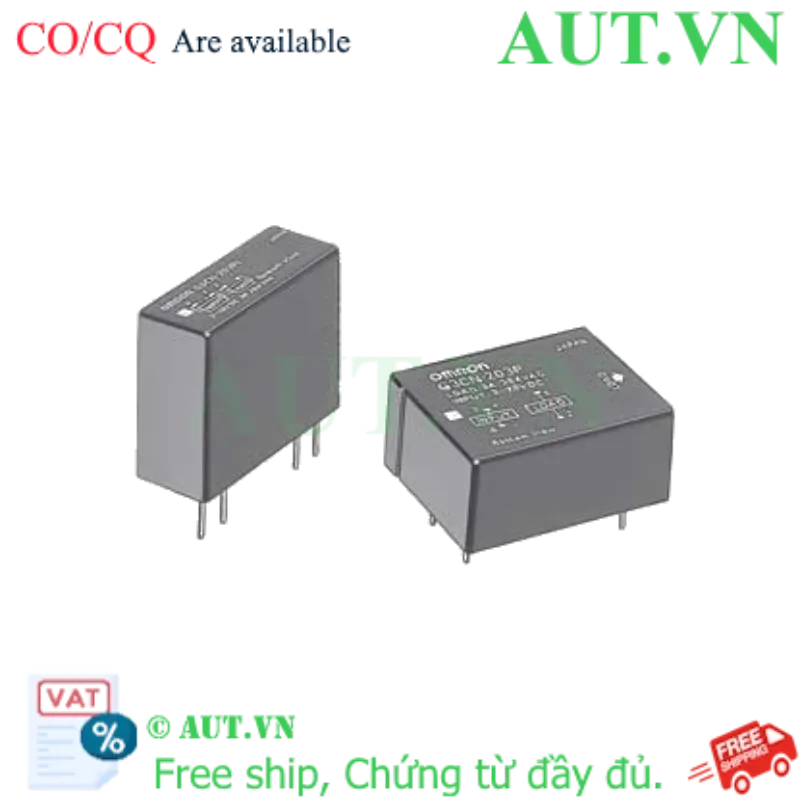

Relay bán dẫn Omron G3CN-202P-US DC3-28 | 2A, 100-240VAC, Zero-Cross

Thương hiệu: Omron
Model: G3CN-202P-US DC3-28
Dòng điện tải tối đa: 2A
Điện áp tải: 100...240VAC (1 pha)
Điện áp điều khiển (Input): 4...24VDC
Công nghệ chuyển mạch: Zero-cross (Chuyển mạch tại điểm không)
Kiểu lắp đặt: Hàn trên bảng mạch in (PCB Mount)

nhà chế tạo: Omron

SKU: G3CN-202P-US DC3-28

Tải xuống mẫu

Giá cũ: 498.000 ₫

Giá bán: 398.400 ₫

Giới thiệu Relay bán dẫn Omron G3CN-202P-US DC3-28

Trong các hệ thống điều khiển tự động hóa hiện đại, việc thay thế các rơ le cơ truyền thống bằng Relay bán dẫn Omron G3CN-202P-US DC3-28 là một bước tiến quan trọng để tăng độ bền và độ chính xác. Đây là dòng SSR (Solid State Relay) được thiết kế chuyên dụng để lắp trên bảng mạch in (PCB), giúp tối ưu hóa không gian và nâng cao hiệu suất điều khiển các tải xoay chiều (AC) bằng tín hiệu một chiều (DC).

Điểm nổi bật của sản phẩm

Công nghệ Zero-cross: Giúp giảm thiểu nhiễu điện từ (EMI) bằng cách chỉ đóng/ngắt điện khi điện áp xoay chiều đạt mức 0V.
Độ bền cực cao: Không có bộ phận chuyển động cơ học, loại bỏ hoàn toàn hiện tượng mòn tiếp điểm, giúp tuổi thọ sản phẩm kéo dài vượt trội.
Tốc độ đóng ngắt nhanh: Đáp ứng tức thì các yêu cầu điều khiển chính xác trong các mạch logic.
Thiết kế nhỏ gọn: Phù hợp cho các thiết kế mạch điện tử mật độ cao.

Thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	G3CN-202P-US DC3-28
Loại sản phẩm	Rơ le bán dẫn (Solid State Relay - SSR)
Điện áp điều khiển (Input)	4...24VDC
Điện áp tải (Output)	100...240VAC
Dòng điện tải định mức	2A
Số pha tải	1 pha
Đặc điểm chuyển mạch	Zero-cross (Chuyển mạch tại điểm không)
Phương pháp lắp đặt	Lắp bảng mạch in (PCB Mount)
Độ sụt áp tối đa (ON)	1.6V
Dòng điện rò (Leakage current)	5mA - 10mA
Nhiệt độ vận hành	-30 đến 80°C
Tiêu chuẩn chứng nhận	CSA, UL

Nguồn tham khảo: Omron Official Website

Lợi ích khi sử dụng Omron G3CN-202P-US

Tiết kiệm chi phí bảo trì: Nhờ tuổi thọ cao, giảm tần suất thay thế linh kiện trong máy móc.
Vận hành yên tĩnh: Hoàn toàn không có tiếng "tạch tạch" như rơ le cơ, cực kỳ phù hợp cho các thiết bị y tế hoặc thiết bị gia dụng cao cấp.
Bảo vệ thiết bị: Giảm hiện tượng phóng điện hồ quang, bảo vệ các linh kiện nhạy cảm khác trong hệ thống.

Hướng dẫn lắp đặt (How-to)

Bước 1: Kiểm tra điện áp nguồn điều khiển (phải nằm trong khoảng 4-24VDC) để tránh làm cháy relay.
Bước 2: Xác định đúng các chân cắm trên bảng mạch PCB theo sơ đồ chân của Omron G3CN.
Bước 3: Thực hiện hàn các chân relay vào PCB bằng thiếc hàn chuyên dụng, đảm bảo mối hàn chắc chắn và không bị chạm chập.
Bước 4: Kết nối tải AC (100-240VAC) vào các chân đầu ra.
Bước 5: Cấp nguồn và kiểm tra hoạt động của thiết bị dưới tải thực tế.

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong: Điều khiển nhiệt độ (Heater), hệ thống chiếu sáng thông minh, điều khiển máy bơm nhỏ, các thiết bị gia dụng điện tử và các module điều khiển trong công nghiệp tự động hóa.

Sản phẩm liên quan (isRelatedTo)

Nguồn tổ ong 24VDC cho hệ thống điều khiển
Bộ điều khiển nhiệt độ PID
Bo mạch điều khiển trung tâm

Câu hỏi thường gặp (FAQ)

1. Relay này có thể dùng điều khiển tải 220V không?: Có, sản phẩm hỗ trợ dải điện áp tải từ 100 đến 240VAC, nên dùng cho điện lưới 220V rất tốt.
2. Tại sao tôi nên chọn loại Zero-cross thay vì relay cơ?: Zero-cross giúp giảm nhiễu điện từ và tránh sốc điện cho tải khi đóng ngắt, tăng tuổi thọ cho toàn hệ thống.
3. Điện áp đầu vào tối thiểu là bao nhiêu?: Điện áp ngõ vào (input) tối thiểu là 4VDC.
4. Sản phẩm này có cần tản nhiệt không?: Với dòng tải 2A, sản phẩm có thể hoạt động ổn định trên PCB mà không cần tản nhiệt rời nếu nhiệt độ môi trường phù hợp.
5. Relay này có dùng được cho dòng điện một chiều (DC load) không?: Không, đây là SSR điều khiển bằng DC nhưng ngõ ra dành cho tải xoay chiều (AC).
6. Tôi có thể lắp sản phẩm này vào ổ cắm thông thường không?: Không, đây là loại dành cho lắp đặt trên bảng mạch in (PCB Mount), không phải loại gắn trên thanh ray (DIN Rail).
7. Sản phẩm có được bảo hành không?: Tại AUT VN, chúng tôi cam kết sản phẩm chính hãng và bảo hành theo chính sách của Omron.
8. Làm sao để phân biệt hàng chính hãng?: Bạn nên mua tại các nhà phân phối uy tín như AUT VN để đảm bảo có đầy đủ CO/CQ và tem nhãn chính hãng.
