Relay bán dẫn G3CN-DX02P DC3-28 có dùng được cho tải AC không?

Không, đây là dòng relay chuyên dụng cho tải DC (4-48VDC).

Tại sao tôi nên chọn SSR thay vì Relay cơ?

SSR không có tiếp điểm cơ khí nên không gây tiếng ồn, tốc độ đóng cắt nhanh hơn và tuổi thọ cao hơn.

Dòng điện tải 2A có phải là dòng điện tối đa không?

Đúng vậy, bạn không nên thiết kế tải vượt quá ngưỡng 2A.

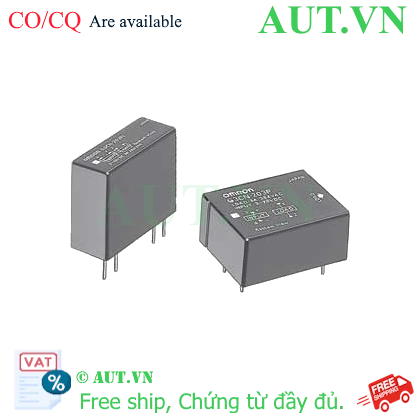

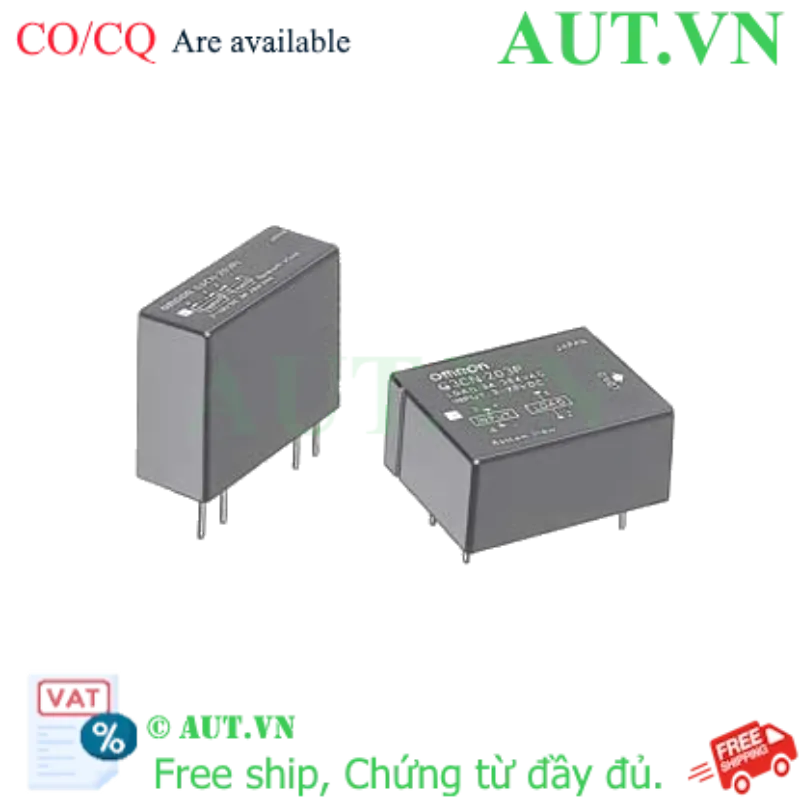

Relay bán dẫn Omron G3CN-DX02P DC3-28 | 2A, 4-48VDC, Lắp PCB

**Dòng điện tải tối đa:** 2A
**Điện áp tải:** 4...48VDC
**Điện áp điều khiển (Ngõ vào):** 4...24VDC
**Kiểu lắp đặt:** Hàn trực tiếp lên bảng mạch in (PCB Mount)
**Ưu điểm:** Tốc độ đóng cắt cực nhanh, độ bền cao, không tiếng ồn.

nhà chế tạo: Omron

SKU: G3CN-DX02P DC3-28

Tải xuống mẫu

Giá cũ: 432.450 ₫

Giá bán: 345.960 ₫

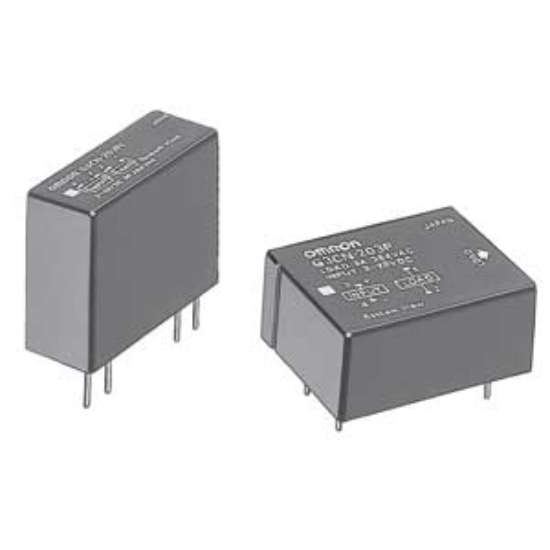

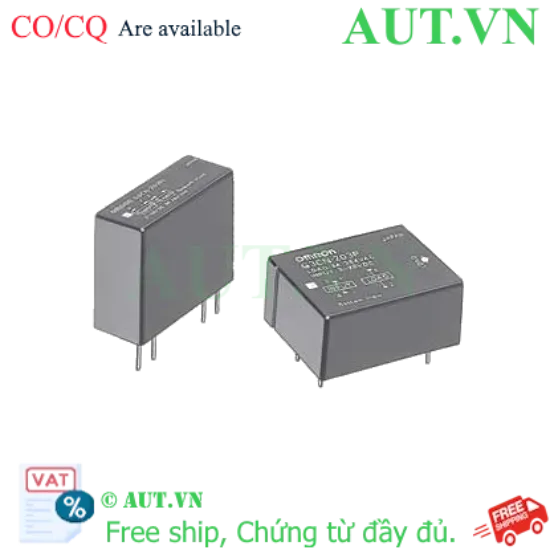

Giới thiệu Relay bán dẫn Omron G3CN-DX02P DC3-28

Trong các hệ thống điều khiển điện tử hiện đại, việc tìm kiếm một giải pháp đóng cắt nhanh chóng, bền bỉ và nhỏ gọn là vô cùng quan trọng. Relay bán dẫn Omron G3CN-DX02P DC3-28 (Solid State Relay - SSR) là sự lựa chọn hàng đầu cho các kỹ sư thiết kế mạch. Khác với rơ le cơ truyền thống, sản phẩm này sử dụng linh kiện bán dẫn để đóng cắt, giúp loại bỏ hoàn toàn hiện tượng mài mòn tiếp điểm cơ học, từ đó kéo dài tuổi thọ thiết bị lên gấp nhiều lần.

Điểm nổi bật của sản phẩm

Độ bền vượt trội: Không có các bộ phận chuyển động, loại bỏ tia lửa điện và mài mòn tiếp điểm.
Tốc độ đóng cắt siêu nhanh: Phù hợp cho các ứng dụng cần điều khiển chính xác và tần suất cao.
Thiết kế tối ưu cho PCB: Kích thước nhỏ gọn, dễ dàng tích hợp vào các bo mạch in phức tạp.
Vận hành êm ái: Không gây ra tiếng ồn cơ học, lý tưởng cho các thiết bị y tế hoặc thiết bị dân dụng.

Thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	G3CN-DX02P DC3-28
Loại sản phẩm	Rơ le bán dẫn (SSR) cho PCB
Điện áp điều khiển (Input)	4...24VDC
Điện áp tải (Output)	4...48VDC
Dòng điện tải tối đa	2A
Số pha tải	1 Pha
Dòng điện rò (mạch chính)	5mA
Độ sụt áp tối đa (ON)	1.5V
Phương pháp lắp đặt	Hàn trên bảng mạch in (PCB Mount)
Nhiệt độ hoạt động	-30 đến 80°C
Kích thước (RxCxS)	33 x 25 x 20 mm
Tiêu chuẩn	CSA, UL

Nguồn tham khảo: Omron Global Official

Lợi ích khi sử dụng Omron G3CN-DX02P DC3-28

Việc thay thế rơ le cơ bằng SSR Omron G3CN giúp doanh nghiệp giảm thiểu chi phí bảo trì định kỳ. Nhờ khả năng chịu đựng môi trường khắc nghiệt và độ tin cậy cực cao, sản phẩm giúp bảo vệ hệ thống điều khiển khỏi các sự cố do hư hỏng tiếp điểm, đảm bảo dây chuyền sản xuất luôn vận hành ổn định.

Hướng dẫn sử dụng (How-to)

Chuẩn bị: Kiểm tra thông số điện áp nguồn điều khiển (phải nằm trong khoảng 4-24VDC) và tải (4-48VDC).
Lắp đặt: Định vị chân của Relay G3CN-DX02P vào các lỗ đã khoan sẵn trên bo mạch PCB.
Hàn mạch: Sử dụng kỹ thuật hàn linh kiện chuyên dụng để đảm bảo mối hàn chắc chắn, tiếp xúc tốt.
Kết nối: Đấu nối dây nguồn điều khiển vào cực Input và dây tải vào cực Output.
Kiểm tra: Cấp nguồn và dùng đồng hồ vạn năng kiểm tra trạng thái đóng cắt của tải.

Sản phẩm liên quan (isRelatedTo)

Bộ nguồn DC Switching (5V, 12V, 24V)
Bo mạch điều khiển vi xử lý
Linh kiện điện tử Omron khác
Tản nhiệt nhôm cho linh kiện công suất

Ứng dụng thực tế (Application)

Thiết bị y tế (Máy xét nghiệm, máy siêu âm)
Thiết bị viễn thông và hạ tầng mạng
Hệ thống điều khiển tự động hóa trong công nghiệp
Các thiết bị gia dụng thông minh yêu cầu độ bền cao

Câu hỏi thường gặp (FAQ)

1. Relay bán dẫn G3CN-DX02P DC3-28 có dùng được cho tải AC không?: Không, đây là dòng relay chuyên dụng cho tải DC (4-48VDC). Vui lòng kiểm tra kỹ thông số trước khi lắp đặt.
2. Tại sao tôi nên chọn SSR thay vì Relay cơ?: SSR không có tiếp điểm cơ khí nên không gây tiếng ồn, tốc độ đóng cắt nhanh hơn và tuổi thọ cao hơn rất nhiều vì không bị mòn tiếp điểm.
3. Dòng điện tải 2A có phải là dòng điện tối đa không?: Đúng vậy, bạn không nên thiết kế tải vượt quá ngưỡng 2A để đảm bảo độ bền lâu dài cho thiết bị.
4. Sản phẩm này có cần tản nhiệt rời không?: Với dòng tải nhỏ 2A và lắp trên PCB, sản phẩm thường được thiết kế để tản nhiệt qua mạch đồng, tuy nhiên cần lưu ý môi trường nhiệt độ làm việc.
5. Điện áp điều khiển tối thiểu là bao nhiêu?: Điện áp ngõ vào (Input) cần đạt tối thiểu là 4VDC để relay bắt đầu hoạt động.
6. Làm thế nào để biết Relay đã hỏng?: Nếu cấp nguồn điều khiển đúng mức mà tải không đóng/ngắt hoặc có hiện tượng dòng rò lớn, có thể relay đã bị lỗi.
