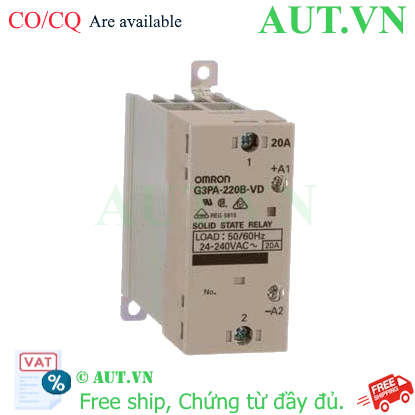

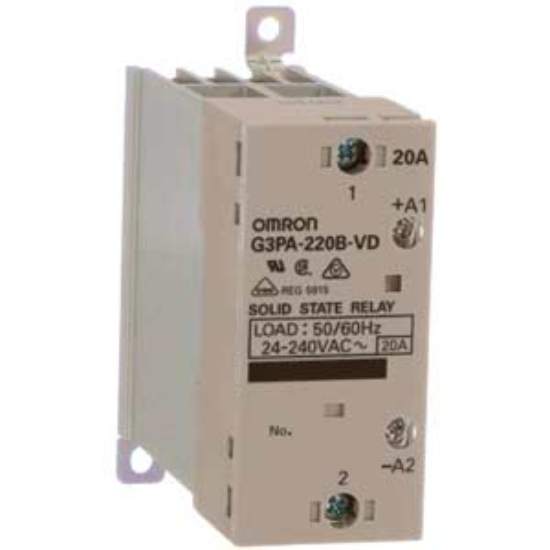

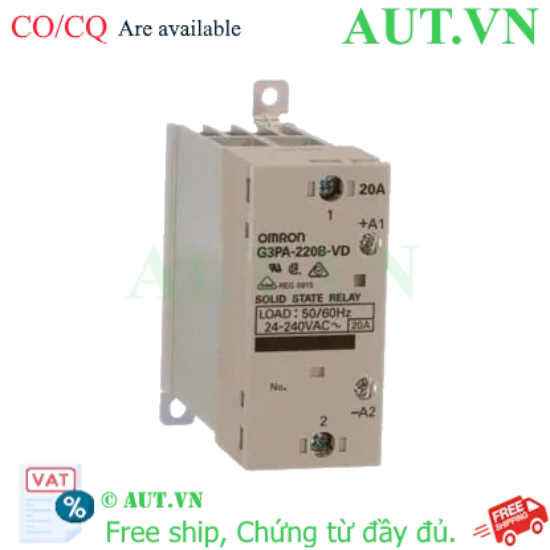

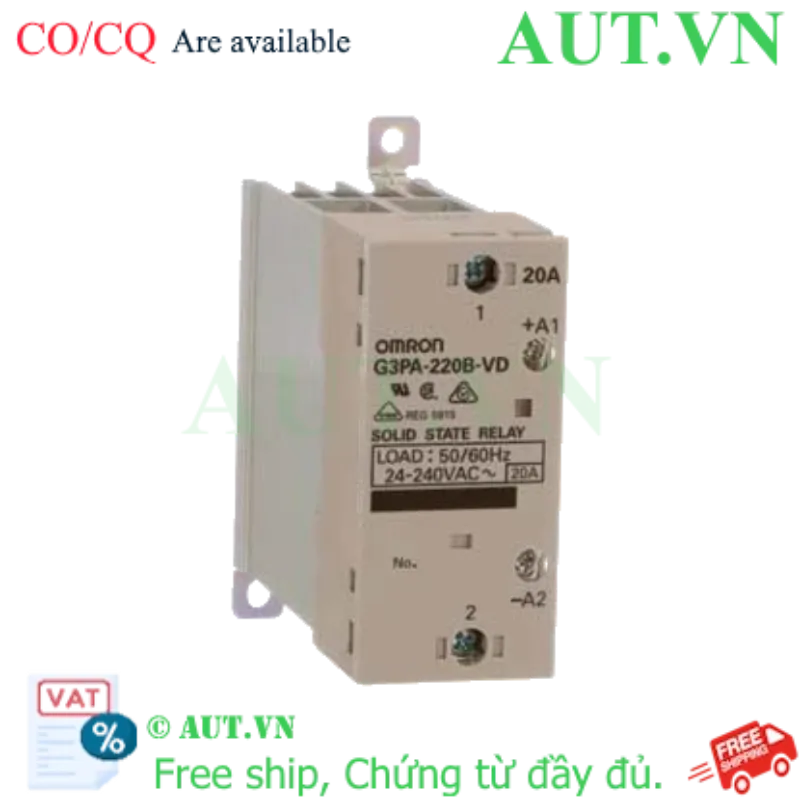

Relay Bán Dẫn Omron G3PA-220B-VD AC24 | 3 Pha, 20A, Zero-Cross Chống Nhiễu Chính Hãng

Điều khiển 3 pha chuyên dụng: Tối ưu cho hệ thống gia nhiệt công nghiệp công suất lớn.
Thông số mạnh mẽ: Dòng tải định mức 20A, điện áp điều khiển 24VAC.
Công nghệ Zero-cross: Triệt tiêu nhiễu điện từ (EMI), bảo vệ tuyệt đối cho PLC và cảm biến.
Độ bền vượt trội: Công nghệ bán dẫn không tiếp điểm, vận hành êm ái, không đánh lửa, tuổi thọ cực cao.
Lắp đặt linh hoạt: Tích hợp tản nhiệt, hỗ trợ gắn thanh ray DIN hoặc bắt vít cố định nhanh chóng.

nhà chế tạo: Omron

SKU: G3PA-220B-VD AC24

Tải xuống mẫu

Giá cũ: 2.457.000 ₫

Giá bán: 1.965.600 ₫

Số lượng:

Relay Bán Dẫn Omron G3PA-220B-VD AC24: Giải Pháp Điều Khiển Gia Nhiệt 3 Pha Đẳng Cấp

Chào mừng quý khách đến với AUT VN – chuyên gia phân phối thiết bị tự động hóa chính hãng. Trong các hệ thống điều khiển nhiệt độ công nghiệp, sự chính xác và độ bền là yếu tố sống còn. Relay bán dẫn Omron G3PA-220B-VD AC24 (Solid State Relay - SSR) được thiết kế để đáp ứng những tiêu chuẩn khắt khe nhất về điều khiển tải 3 pha, mang lại sự ổn định tuyệt đối cho dây chuyền sản xuất.

Thay thế hoàn toàn cho các dòng relay cơ truyền thống vốn dễ bị mài mòn tiếp điểm, SSR Omron G3PA vận hành bằng công nghệ bán dẫn tiên tiến. Điều này không chỉ loại bỏ hiện tượng đánh lửa điện mà còn cho phép đóng ngắt với tần suất cực cao, lý tưởng cho các ứng dụng điều khiển PID cần độ chính xác mili giây.

Điểm Nổi Bật Của Omron G3PA-220B-VD AC24

Đồng bộ điều khiển 3 pha: Quản lý đồng thời 3 pha tải, đảm bảo cân bằng điện áp và tối ưu hiệu suất cho các thiết bị gia nhiệt công suất trung bình và lớn.
Công nghệ Zero-cross Switching: Tự động kích hoạt khi điện áp xoay chiều đi qua điểm 0V, giúp loại bỏ xung điện áp khởi đầu và giảm thiểu nhiễu EMI cho các thiết bị nhạy cảm xung quanh.
Quản lý nhiệt thông minh: Thiết kế tích hợp bộ tản nhiệt nhôm cao cấp, ngăn ngừa hiện tượng quá nhiệt, đảm bảo linh kiện bán dẫn hoạt động bền bỉ trong môi trường khắc nghiệt.
Giám sát trực quan: Hệ thống LED chỉ thị trạng thái ON/OFF giúp kỹ thuật viên dễ dàng theo dõi vận hành và chẩn đoán lỗi nhanh chóng.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật	Chi tiết thông số
Model	G3PA-220B-VD AC24
Số pha tải	3 Pha
Điện áp điều khiển (Input)	24 VAC
Điện áp tải (Output)	24 ... 240 VAC
Dòng điện tải định mức	20 A
Phương pháp chuyển mạch	Zero-cross (Điểm không)
Dòng rò tối đa	5mA (tại 200VAC), 10mA (tại 240VAC)
Độ sụt áp khi ON	1.6V (RMS)
Nhiệt độ vận hành	-30 đến 80°C
Tiêu chuẩn an toàn	UL, CSA, VDE
Kích thước	37mm x 100mm

Lợi Ích Khi Đầu Tư Relay Bán Dẫn Omron G3PA

Tiết kiệm chi phí bảo trì: Không có tiếp điểm cơ học nên không cần thay thế định kỳ, giảm thiểu thời gian dừng máy (down-time).
Vận hành yên tĩnh: Loại bỏ hoàn toàn tiếng "tạch tạch" của relay cơ, phù hợp cho các tủ điện đặt trong môi trường làm việc yên tĩnh.
Độ chính xác tuyệt đối: Tốc độ phản hồi siêu nhanh, kết hợp hoàn hảo với bộ điều khiển PID để duy trì nhiệt độ ổn định, tránh sai số.
An toàn cháy nổ: Không tạo tia lửa điện khi đóng ngắt, cực kỳ an toàn cho các môi trường có dung môi hoặc khí dễ cháy.

Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)

Để đảm bảo an toàn và hiệu suất tối đa, quý khách vui lòng thực hiện theo quy trình sau:

Lắp đặt vật lý: Gắn relay lên thanh ray DIN hoặc dùng vít cố định. Đảm bảo khoảng cách đối lưu không khí xung quanh để tản nhiệt hiệu quả.
Kết nối ngõ vào (Input): Đấu nối nguồn điều khiển 24VAC từ PLC hoặc bộ điều khiển nhiệt độ vào hai cực Input.
Kết nối ngõ ra (Output): Đấu nối nguồn tải 3 pha và thiết bị gia nhiệt vào các terminal Output đúng sơ đồ kỹ thuật.
Kiểm tra và vận hành: Cấp nguồn, kiểm tra đèn LED trạng thái và dùng đồng hồ VOM đo điện áp ngõ ra để xác nhận hoạt động chính xác.

Sản Phẩm Sử Dụng Chung (Hệ sinh thái Omron)

Để tối ưu hóa hệ thống, Omron G3PA-220B-VD thường được phối hợp cùng:

Bộ điều khiển nhiệt độ: Omron E5CC, E5EC (điều khiển PID chính xác).
PLC Omron: Dòng CP1E, CP1L, CJ series cho lập trình tự động hóa.
Cảm biến nhiệt độ: Can nhiệt K, J hoặc RTD Pt100 để phản hồi chính xác.
Phụ kiện: Gá lắp thanh ray DIN R99-12.

Ứng Dụng Thực Tế Của Sản Phẩm

Relay bán dẫn Omron G3PA-220B-VD AC24 là lựa chọn ưu tiên trong các lĩnh vực:

Ngành nhựa: Điều khiển vòng nhiệt máy ép nhựa, máy đùn, máy thổi chai.
Ngành thực phẩm: Lò nướng công nghiệp, hệ thống sấy thực phẩm, nồi hấp tiệt trùng.
Xử lý nhiệt: Lò luyện kim, hệ thống sấy sơn tĩnh điện, sấy gỗ.
Điện công nghiệp: Các tủ điện điều khiển tải AC 3 pha công suất trung bình.

FAQ - Những Câu Hỏi Thường Gặp

1. Tại sao nên dùng Omron G3PA-220B-VD thay vì relay cơ?
Trả lời: SSR không có bộ phận chuyển động nên không bị mòn, không gây tia lửa điện, tốc độ đóng ngắt nhanh hơn và tuổi thọ cao hơn nhiều lần.

2. Tính năng Zero-cross có tác dụng gì thực tế?
Trả lời: Nó giúp đóng mạch tại điểm 0V của điện áp AC, triệt tiêu xung điện áp khởi động, từ đó bảo vệ PLC và cảm biến không bị nhiễu EMI.

3. Tôi có cần lắp thêm quạt tản nhiệt không?
Trả lời: Sản phẩm có tản nhiệt sẵn. Tuy nhiên, nếu chạy tải liên tục mức 20A, bạn nên lắp quạt cho tủ điện để tránh quá nhiệt.

4. Có thể dùng nguồn 24VDC để kích model này không?
Trả lời: KHÔNG. Model G3PA-220B-VD AC24 yêu cầu nguồn điều khiển xoay chiều (AC24). Nếu dùng DC, hãy chọn model DC5-24.

5. Sản phẩm có đầy đủ giấy tờ CO/CQ không?
Trả lời: Có, AUT VN cung cấp đầy đủ chứng nhận xuất xứ (CO) và chất lượng (CQ) chính hãng Omron.

6. SSR này điều khiển động cơ 3 pha được không?
Trả lời: Sản phẩm tối ưu cho tải điện trở (gia nhiệt). Với động cơ (tải cảm), dòng khởi động rất lớn, bạn cần tính toán kỹ hoặc dùng khởi động từ để tránh cháy SSR.

7. Dấu hiệu nhận biết SSR bị hỏng là gì?
Trả lời: Thường có 2 trạng thái: (1) LED sáng nhưng tải không chạy (hở mạch) hoặc (2) Tải chạy liên tục dù không có lệnh điều khiển (ngắn mạch).

8. Chính sách bảo hành tại AUT VN như thế nào?
Trả lời: Sản phẩm được bảo hành chính hãng Omron và hỗ trợ kỹ thuật 24/7 từ đội ngũ chuyên gia của AUT VN.

9. Thời gian giao hàng mất bao lâu?
Trả lời: Hàng sẵn kho tại HCM. Giao nội thành trong ngày, giao tỉnh từ 2-4 ngày làm việc.

10. Tôi muốn mua số lượng lớn cho dự án, có chiết khấu không?
Trả lời: Có, AUT VN có chính sách giá cực tốt cho đối tác và dự án. Vui lòng liên hệ Zalo 0968.053.025 để nhận báo giá.

Nguồn tham khảo: Omron Industrial Automation
