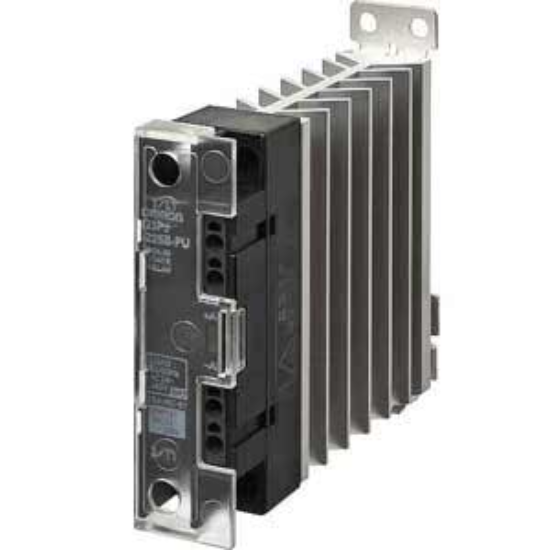

Giới thiệu Relay bán dẫn Omron G3PJ-225B-PU DC12-24
Trong các hệ thống điều khiển nhiệt độ công nghiệp hiện đại, việc duy trì sự ổn định và độ chính xác của dòng điện là yếu tố sống còn để bảo vệ thiết bị và nâng cao chất lượng sản phẩm. Relay bán dẫn Omron G3PJ-225B-PU DC12-24 (SSR - Solid State Relay) chính là giải pháp tối ưu dành riêng cho các ứng dụng gia nhiệt (heating control).
Khác biệt hoàn toàn với các dòng rơ le cơ truyền thống, dòng SSR G3PJ của Omron sử dụng linh kiện bán dẫn tiên tiến, giúp quá trình đóng cắt diễn ra cực nhanh, hoàn toàn không phát sinh tia lửa điện và sở hữu tuổi thọ vượt trội, đáp ứng được các chu kỳ đóng cắt liên tục trong môi trường công nghiệp khắc nghiệt.
Điểm nổi bật của sản phẩm
- Công nghệ Zero-cross tiên tiến: Đây là ưu điểm lớn nhất giúp giảm thiểu nhiễu điện từ (EMI). Bằng cách chỉ thực hiện đóng mạch khi điện áp xoay chiều đạt mức 0V, sản phẩm giúp bảo vệ các thiết bị điện tử nhạy cảm khác trong cùng hệ thống khỏi xung điện đột ngột.
- Khả năng chịu tải mạnh mẽ: Với dòng tải định mức lên đến 25A, Omron G3PJ-225B-PU đáp ứng hoàn hảo cho các lò sấy, máy đúc nhựa, và các hệ thống gia nhiệt công suất lớn.
- Độ bền vượt trội: Do không có các bộ phận chuyển động cơ học, sản phẩm loại bỏ hoàn toàn tình trạng mòn tiếp điểm, giúp tiết kiệm tối đa chi phí thay thế và bảo trì định kỳ.
- Chỉ báo LED trực quan: Tích hợp đèn LED báo trạng thái ngay trên thân sản phẩm, giúp kỹ thuật viên dễ dàng kiểm tra tình trạng hoạt động của rơ le chỉ trong nháy mắt.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | G3PJ-225B-PU DC12-24 |
| Thương hiệu | Omron |
| Số pha tải | 1 Pha (Single Phase) |
| Điện áp điều khiển (Input) | 12...24VDC |
| Điện áp tải (Load Voltage) | 24...240VAC |
| Dòng điện tải tối đa | 25A |
| Kiểu chuyển mạch | Zero-cross |
| Phương pháp lắp đặt | Thanh ray DIN (DIN Rail) hoặc Lắp bề mặt |
| Nhiệt độ vận hành | -30 đến 80°C |
| Tiêu chuẩn an toàn | CUL, EN, RoHS, TUV |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi sử dụng Omron G3PJ-225B-PU tại AUT VN
- Tối ưu hóa chi phí vận hành: Nhờ tuổi thọ linh kiện bán dẫn cực cao, doanh nghiệp sẽ giảm thiểu đáng kể chi phí thay thế linh kiện và thời gian dừng máy do sự cố.
- Kiểm soát nhiệt độ siêu chính xác: Khả năng chuyển mạch nhanh giúp duy trì nhiệt độ ổn định, tránh hiện tượng quá nhiệt hoặc biến động nhiệt độ ảnh hưởng đến chất lượng sản phẩm.
- An toàn tuyệt đối cho hệ thống: Chế độ Zero-cross giúp hạn chế tối đa các xung điện đột ngột, bảo vệ các bộ điều khiển trung tâm như PLC, bộ PID khỏi hư hỏng.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1 - Kiểm tra tương thích: Xác nhận điện áp điều khiển nằm trong khoảng 12-24VDC và tải là xoay chiều (AC) từ 24-240VAC.
- Bước 2 - Lắp đặt cơ khí: Gắn rơ le lên thanh ray DIN 35mm hoặc bắt vít vào tấm panel. Lưu ý quan trọng: Luôn sử dụng kèm khối tản nhiệt (Heat sink) khi chạy tải ở mức dòng điện cao để tránh cháy nổ.
- Bước 3 - Đấu nối tín hiệu điều khiển: Kết nối hai đầu dây tín hiệu từ bộ điều khiển (PLC/PID) vào hai cực ngõ vào (Input) của rơ le.
- Bước 4 - Đấu nối tải: Đấu nối nguồn AC và tải (điện trở nhiệt, thanh sấy) vào hai cực ngõ ra (Load) của sản phẩm.
- Bước 5 - Kiểm tra vận hành: Cấp nguồn, quan sát đèn LED báo hiệu. Nếu đèn sáng khi có tín hiệu điều khiển và tải hoạt động, quá trình lắp đặt đã thành công.
Sản phẩm liên quan (isRelatedTo)
Để xây dựng một hệ thống điều khiển nhiệt độ hoàn chỉnh, bạn nên tham khảo thêm các thiết bị sau:
- Bộ điều khiển nhiệt độ Omron (Dòng E5CC, E5CN chuyên dụng)
- Cảm biến nhiệt độ công nghiệp (Thermocouple Type K, PT100)
- Khối tản nhiệt nhôm (Heat Sink) dành riêng cho SSR 25A
- Thiết bị chống nhiễu và bảo vệ quá dòng
Ứng dụng thực tế (Application)
Sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp trọng điểm:
- Ngành nhựa: Điều khiển nhiệt độ máy đúc nhựa, máy ép nhiệt.
- Ngành thực phẩm: Hệ thống lò nướng, lò sấy công nghiệp.
- Ngành dệt may & hóa chất: Kiểm soát nhiệt độ trong các lò sấy vải, bồn phản ứng hóa chất.
- Phòng thí nghiệm: Các thiết bị kiểm soát nhiệt độ cần độ chính xác cao.
Câu hỏi thường gặp (FAQ)
- 1. Relay bán dẫn G3PJ-225B-PU có dùng được cho tải DC không?
- Không. Model này được thiết kế chuyên dụng cho tải xoay chiều (AC) trong dải điện áp từ 24 đến 240VAC.
- 2. Tại sao tôi bắt buộc phải lắp thêm tản nhiệt cho rơ le này?
- Khi hoạt động với dòng tải lên tới 25A, linh kiện bán dẫn sẽ sinh nhiệt rất lớn. Nếu không có tản nhiệt, rơ le sẽ bị quá nhiệt dẫn đến giảm tuổi thọ hoặc hư hỏng ngay lập tức.
- 3. Công nghệ Zero-cross có tác dụng gì cụ thể?
- Nó giúp rơ le chỉ đóng mạch tại thời điểm điện áp AC bằng 0, giúp giảm thiểu đáng kể nhiễu điện từ (EMI) và bảo vệ các thiết bị điều khiển khác không bị nhiễu.
- 4. Điện áp điều khiển 12-24VDC có thể lấy từ nguồn nào?
- Bạn có thể sử dụng nguồn từ bộ nguồn DC công nghiệp, từ đầu ra của PLC hoặc từ các bộ điều khiển PID có hỗ trợ ngõ ra DC.
- 5. Sự khác biệt lớn nhất giữa SSR Omron này và rơ le cơ là gì?
- SSR không có tiếp điểm cơ học nên không gây tiếng ồn, không có tia lửa điện, tốc độ đóng cắt nhanh hơn và tuổi thọ cao hơn gấp nhiều lần so với rơ le cơ.
- 6. Làm sao để biết rơ le đang có tín hiệu điều khiển?
- Sản phẩm được tích hợp đèn LED báo trạng thái. Khi ngõ vào nhận điện áp điều khiển, đèn LED sẽ sáng lên.
- 7. Tôi có thể mua hàng chính hãng Omron tại AUT VN không?
- Có, AUT VN cam kết cung cấp hàng Omron chính hãng, đầy đủ chứng chỉ CO/CQ cho khách hàng.
- 8. Sản phẩm có được bảo hành không?
- Tất cả sản phẩm mua tại AUT VN đều được bảo hành theo tiêu chuẩn chính hãng của Omron.
- 9. Tôi có thể nhận hóa đơn VAT khi mua hàng không?
- Có, AUT VN hỗ trợ xuất hóa đơn VAT đầy đủ cho các doanh nghiệp.
- 10. Cách liên hệ tư vấn kỹ thuật nhanh nhất?
- Quý khách vui lòng liên hệ trực tiếp qua Hotline/Zalo: 0968.053.025 để được đội ngũ kỹ sư của AUT VN hỗ trợ ngay lập tức.
Cam kết từ AUT VN: Hàng chính hãng 100% - Giá cả cạnh tranh - Hỗ trợ kỹ thuật tận tâm. Liên hệ ngay Hotline 0968.053.025 để nhận báo giá tốt nhất!
