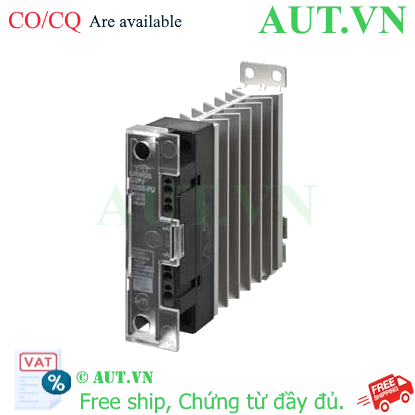

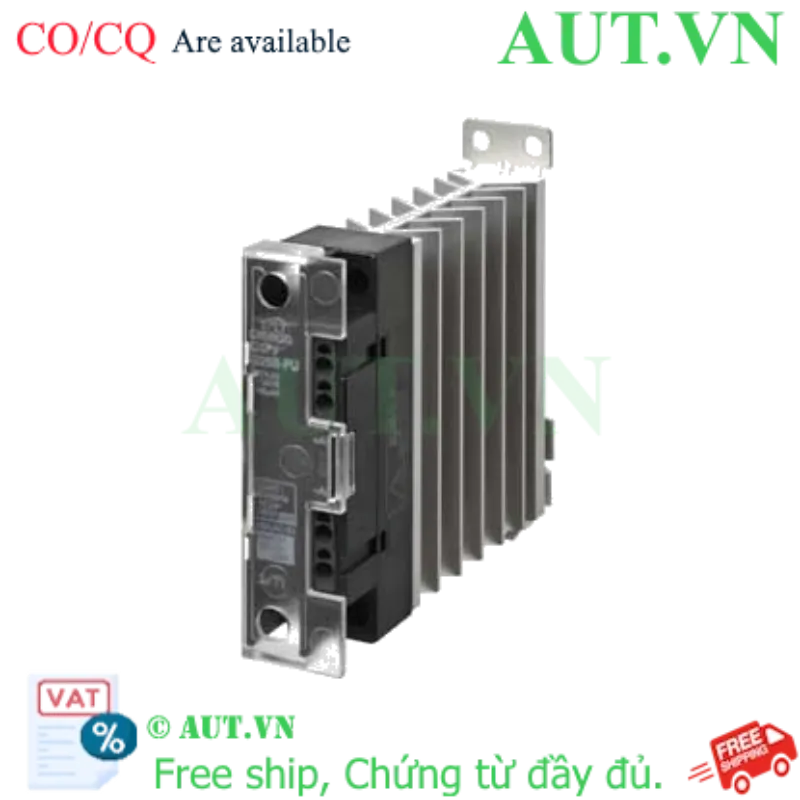

Relay Bán Dẫn Omron G3PJ-525B-PU DC12-24 - 3 Pha, 25A, Zero-Cross

Loại sản phẩm: Relay bán dẫn (SSR) 3 pha chuyên dụng cho gia nhiệt
Dòng điện tải tối đa: 25A
Điện áp tải: 48...480VAC
Điện áp điều khiển (Input): 12...24VDC
Chế độ chuyển mạch: Zero-cross (Chuyển mạch điểm không) giúp giảm nhiễu điện từ
Chỉ thị trạng thái: Đèn LED tích hợp trực quan

nhà chế tạo: Omron

SKU: G3PJ-525B-PU DC12-24

Tải xuống mẫu

1.995.840 ₫

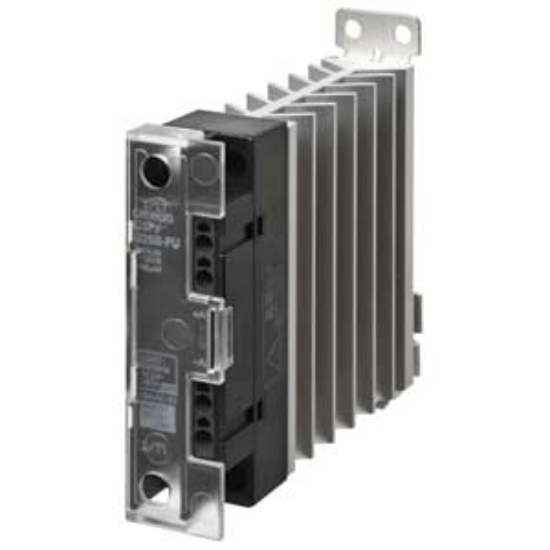

Giới thiệu Relay bán dẫn Omron G3PJ-525B-PU DC12-24

Trong các hệ thống điều khiển nhiệt độ công nghiệp, việc kiểm soát chính xác và ổn định dòng điện là yếu tố sống còn. Relay bán dẫn Omron G3PJ-525B-PU DC12-24 là dòng SSR (Solid State Relay) 3 pha cao cấp, được thiết kế chuyên biệt để điều khiển các tải trở lớn như điện trở nhiệt. Với công nghệ chuyển mạch Zero-cross, sản phẩm giúp giảm thiểu tối đa nhiễu sóng điện từ (EMI), bảo vệ thiết bị và kéo dài tuổi thọ hệ thống. Đây là lựa chọn hàng đầu cho các kỹ sư cần sự bền bỉ và chính xác tuyệt đối từ thương hiệu Omron Nhật Bản.

Điểm nổi bật của sản phẩm

Công nghệ Zero-cross: Giúp dòng điện tăng lên từ từ, giảm sốc điện và nhiễu cho hệ thống điều khiển.
Thiết kế 3 pha mạnh mẽ: Khả năng chịu tải dòng điện lên đến 25A, phù hợp cho các máy móc công nghiệp nặng.
Độ bền cực cao: Không có bộ phận chuyển động cơ học, giúp loại bỏ hiện tượng mòn tiếp điểm, tăng tuổi thọ gấp nhiều lần so với relay cơ.
Lắp đặt linh hoạt: Hỗ trợ cả lắp trên thanh ray DIN và lắp bề mặt, giúp tối ưu không gian tủ điện.
An toàn và trực quan: Có đèn LED chỉ thị trạng thái hoạt động ngay trên thân thiết bị.

Thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	G3PJ-525B-PU DC12-24
Số pha của tải	3 pha
Điện áp điều khiển (Input)	12...24VDC
Điện áp tải (Output)	48...480VAC
Dòng điện tải tối đa	25A
Đặc điểm chuyển mạch	Zero-cross (Điểm không)
Chỉ thị trạng thái	Đèn LED (LED indicator)
Dòng điện dò (mạch chính)	20mA
Độ sụt áp tối đa khi ON	1.6V
Phương pháp lắp đặt	Thanh ray DIN (DIN Rail) hoặc Lắp bề mặt
Phương pháp đấu nối	Chân cắm (Plug-in)
Nhiệt độ hoạt động	-30 đến 80°C
Độ ẩm môi trường	45% đến 85% RH
Tiêu chuẩn chất lượng	CUL, EN, RoHS, TUV

Nguồn tham khảo: Omron Industrial Automation Official

Lợi ích khi sử dụng Omron G3PJ-525B-PU

Tiết kiệm chi phí bảo trì: Nhờ cơ chế bán dẫn không tiếp điểm, bạn sẽ không phải thay thế relay thường xuyên do cháy tiếp điểm.
Kiểm soát nhiệt độ chính xác: Kết hợp hoàn hảo với các bộ điều khiển PID để duy trì nhiệt độ ổn định cho lò nung, máy đùn nhựa.
An toàn cho hệ thống điện: Giảm thiểu tia lửa điện và nhiễu điện từ, bảo vệ các linh kiện điện tử nhạy cảm xung quanh.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra thông số: Đảm bảo nguồn điều khiển là DC 12-24V và tải là AC 48-480V.
Bước 2: Lắp đặt vật lý: Gắn thiết bị lên thanh ray DIN trong tủ điện hoặc bắt vít lên bề mặt phẳng.
Bước 3: Đấu nối ngõ vào (Control): Nối dây tín hiệu điều khiển (12-24VDC) vào các chân input theo sơ đồ hãng.
Bước 4: Đấu nối ngõ ra (Load): Kết nối nguồn 3 pha và tải vào các chân output. Lưu ý sử dụng tản nhiệt nếu chạy dòng cao liên tục.
Bước 5: Kiểm tra: Bật nguồn và quan sát đèn LED trên relay để xác nhận trạng thái đóng/ngắt.

Sản phẩm sử dụng chung với (isRelatedTo)

Bộ điều khiển nhiệt độ Omron (E5CC, E5CN series).
Cảm biến nhiệt độ (Thermocouple, RTD).
Tản nhiệt nhôm (Heat sink) để hỗ trợ giải nhiệt cho relay.
Thiết bị bảo vệ quá tải, Aptomat (MCB).

Ứng dụng thực tế (Application)

Điều khiển lò nung công nghiệp, lò sấy nhiệt độ cao.
Máy đùn nhựa, máy ép phun nhựa.
Các hệ thống gia nhiệt trong ngành thực phẩm và hóa chất.
Thiết bị kiểm soát nhiệt độ trong các dây chuyền sản xuất tự động.

Câu hỏi thường gặp (FAQ)

1. Relay này có cần lắp thêm tản nhiệt không?: Có, khi sử dụng ở dòng điện gần mức 25A hoặc trong môi trường kín, bạn nên lắp thêm tản nhiệt để đảm bảo độ bền lâu dài.
2. Sự khác biệt giữa Zero-cross và Random turn-on là gì?: Zero-cross chỉ đóng mạch khi điện áp AC qua điểm 0, giúp giảm nhiễu. Random turn-on đóng ngay lập tức, thường dùng cho tải cảm nhưng dễ gây nhiễu hơn.
3. Tôi có thể dùng nguồn 24VDC trực tiếp để điều khiển không?: Hoàn toàn được, dải điện áp điều khiển cho phép từ 12V đến 24VDC.
4. Sản phẩm có hỗ trợ lắp thanh ray DIN không?: Có, thiết kế hỗ trợ cả lắp thanh ray DIN và lắp bề mặt rất linh hoạt.
5. Làm sao biết relay đang hoạt động hay không?: Quan sát đèn LED chỉ thị trạng thái được tích hợp sẵn trên thân sản phẩm.
6. Tại sao tôi nên chọn Omron thay vì các hãng giá rẻ khác?: Omron đảm bảo độ chính xác về dòng điện, khả năng chịu nhiệt và độ bền cực cao theo tiêu chuẩn quốc tế (TUV, RoHS).
7. Sản phẩm có đầy đủ giấy tờ CO/CQ không?: Tại AUT VN, chúng tôi cam kết cung cấp đầy đủ CO/CQ cho sản phẩm chính hãng.
8. Thời gian bảo hành là bao lâu?: Sản phẩm được bảo hành theo chính sách tiêu chuẩn của hãng Omron tại Việt Nam.
9. Tôi có thể mua lẻ 1 chiếc không?: AUT VN hỗ trợ bán từ số lượng ít đến số lượng lớn cho doanh nghiệp.
10. Relay này có dùng được cho tải 1 pha không?: Mặc dù thiết kế cho 3 pha, nhưng về nguyên lý có thể tùy chỉnh cho 1 pha nếu đảm bảo đúng điện áp và dòng điện.
