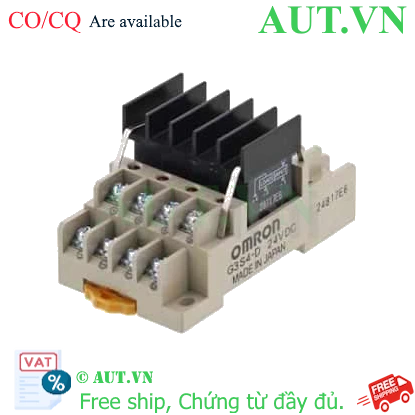

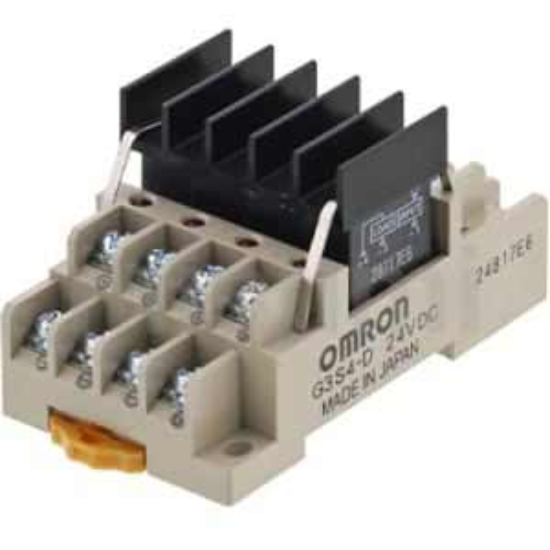

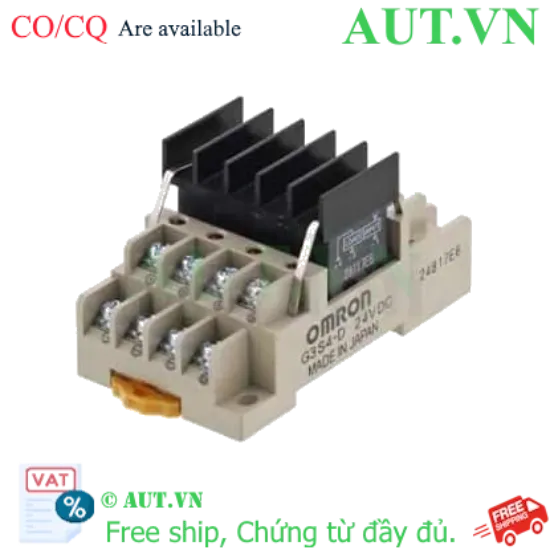

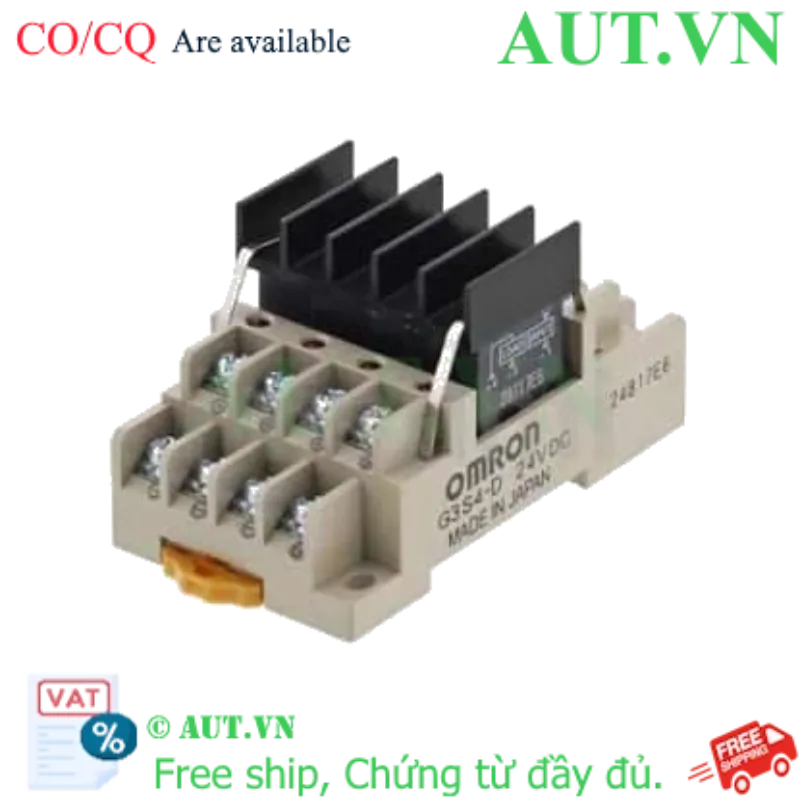

Relay Bán Dẫn Omron G3S4-D DC24: 24VDC 1A, Đóng Ngắt Siêu Nhanh, Độ Bền Vĩnh Cửu - AUT VN

Loại sản phẩm: Relay bán dẫn (Solid State Relay - SSR) I/O chuyên dụng cho công nghiệp.
Điện áp điều khiển: 24VDC (Tương thích hoàn hảo với mọi dòng PLC).
Thông số tải: Ngõ ra 3...26VDC, dòng điện tối đa 1A.
Ưu điểm: Không tiếp điểm cơ học, không tiếng ồn, phản hồi tức thì, tuổi thọ gần như vĩnh cửu.
Lắp đặt: Linh hoạt với thanh ray DIN hoặc bắt vít bề mặt.

nhà chế tạo: Omron

SKU: G3S4-D DC24

Tải xuống mẫu

Giá cũ: 2.188.200 ₫

Giá bán: 1.750.560 ₫

Số lượng:

Giới thiệu Relay bán dẫn Omron G3S4-D DC24

Trong kỷ nguyên tự động hóa 4.0, yêu cầu về độ chính xác và tần suất đóng ngắt cực cao khiến các loại relay cơ truyền thống dễ bị mòn tiếp điểm, gây tia lửa điện và tạo ra tiếng ồn khó chịu. Relay bán dẫn Omron G3S4-D DC24 (Solid State Relay - SSR) chính là giải pháp đột phá, thay thế hoàn toàn cơ chế cơ học bằng công nghệ bán dẫn tiên tiến. Sản phẩm được thiết kế để vận hành bền bỉ trong những môi trường khắt khe nhất, đảm bảo hệ thống điều khiển của bạn luôn hoạt động ổn định và chính xác tuyệt đối.

Điểm nổi bật của Omron G3S4-D DC24

Tốc độ đóng ngắt siêu tốc: Loại bỏ hoàn toàn độ trễ cơ học, phản ứng tức thì với tín hiệu điều khiển, lý tưởng cho các ứng dụng điều khiển xung hoặc tần số cao.
Độ bền vận hành vĩnh cửu: Không có bộ phận chuyển động, không mòn tiếp điểm, giúp giảm thiểu tối đa chi phí bảo trì và thay thế linh kiện định kỳ.
Vận hành yên tĩnh tuyệt đối: Triệt tiêu hoàn toàn tiếng kêu "tạch tạch" đặc trưng của relay cơ, phù hợp cho các phòng điều khiển yêu cầu sự yên tĩnh.
Thiết kế tối ưu không gian: Kích thước slim nhỏ gọn, hỗ trợ lắp đặt trên thanh ray DIN tiêu chuẩn, giúp tối ưu hóa diện tích tủ điện công nghiệp.
An toàn tuyệt đối: Không tạo ra tia lửa điện khi đóng ngắt, đặc biệt an toàn cho các môi trường dễ cháy nổ hoặc yêu cầu độ sạch cao.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	G3S4-D DC24
Loại thiết bị	Relay bán dẫn I/O (Solid State Relay)
Số pha tải	1 pha
Điện áp ngõ vào (Input)	24VDC
Điện áp tải (Output)	3...26VDC
Dòng điện tải tối đa	0.01...1A
Dòng điện rò (Leakage Current)	0.1mA
Độ sụt áp tối đa (khi ON)	1.5V
Phương pháp lắp đặt	Lắp thanh ray DIN, Lắp bề mặt
Phương pháp đấu nối	Bắt vít, Chân cắm
Nhiệt độ vận hành	-30 đến 80°C
Độ ẩm môi trường	45% đến 85%
Kích thước (RxCxS)	43mm x 43mm x 78mm
Tiêu chuẩn an toàn	CSA, UL

Nguồn tham khảo: Omron Official Website

Lợi ích khi sử dụng Omron G3S4-D DC24

Tối ưu hóa Downtime: Loại bỏ sự cố hỏng hóc tiếp điểm, giúp dây chuyền sản xuất vận hành liên tục, không bị gián đoạn.
Độ chính xác cực cao: Đảm bảo tín hiệu điều khiển không bị trễ, đáp ứng hoàn hảo cho các hệ thống PID hoặc điều khiển vị trí chính xác.
Tiết kiệm chi phí vận hành: Tuổi thọ cao hơn gấp nhiều lần so với relay cơ, giảm chi phí mua sắm và nhân công bảo trì.
Tương thích rộng rãi: Dễ dàng tích hợp với các hệ thống PLC phổ biến như Siemens, Mitsubishi, Omron...

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra thông số: Xác nhận nguồn cấp điều khiển đúng 24VDC và dòng tải ra không vượt quá 1A để bảo vệ linh kiện.
Bước 2: Lắp đặt vật lý: Gắn Relay chắc chắn lên thanh ray DIN trong tủ điện hoặc cố định bằng vít trên bảng điều khiển.
Bước 3: Đấu nối dây: Kết nối dây tín hiệu từ PLC/Controller vào cổng Input và kết nối tải vào cổng Output theo đúng sơ đồ chân của nhà sản xuất.
Bước 4: Tối ưu tản nhiệt: Nếu thiết bị hoạt động ở cường độ cao liên tục (gần 1A), hãy lắp thêm tản nhiệt Y92B-S10 để duy trì nhiệt độ lý tưởng.
Bước 5: Kiểm tra & Vận hành: Cấp nguồn, dùng đồng hồ vạn năng đo điện áp ngõ ra để xác nhận trạng thái đóng ngắt trước khi chạy toàn hệ thống.

Sản phẩm sử dụng chung (isRelatedTo)

Để đạt hiệu suất vận hành tối đa, quý khách nên kết hợp cùng các phụ kiện sau:

Tản nhiệt chuyên dụng: Y92B-S10 (Hỗ trợ giải nhiệt, kéo dài tuổi thọ SSR).
Đế cắm Relay: P6BF-4BND (Hỗ trợ tháo lắp nhanh, bảo trì dễ dàng).
Dụng cụ tháo lắp: P6B-Y1.
Nắp che bảo vệ: Terminal cover G6B-4-C.

Ứng dụng thực tế của sản phẩm (Application)

Relay Omron G3S4-D DC24 được ứng dụng rộng rãi trong:

Hệ thống Tự động hóa: Điều khiển I/O cho PLC, giao tiếp giữa các module điều khiển công nghiệp.
Điều khiển thiết bị ngoại vi: Đóng ngắt các van điện từ (Solenoid valve) cỡ nhỏ, relay trung gian.
Điện tử chính xác: Điều khiển các thiết bị đo lường, cảm biến yêu cầu tần suất đóng ngắt cao.
Quản lý nhiệt độ: Kết hợp với bộ điều khiển nhiệt độ (Temperature Controller) để đóng ngắt thanh nhiệt nhỏ.

Câu hỏi thường gặp (FAQ)

1. Relay bán dẫn Omron G3S4-D DC24 khác gì so với relay cơ truyền thống?: G3S4-D sử dụng linh kiện bán dẫn, không có tiếp điểm vật lý. Do đó, nó đóng ngắt nhanh hơn, không tạo tia lửa điện, không gây tiếng ồn và không bị mòn theo thời gian.
2. Sản phẩm này có tương thích với PLC 24V không?: Có, đây là dòng relay chuyên dụng được thiết kế tối ưu cho tín hiệu điều khiển 24VDC từ hầu hết các PLC công nghiệp hiện nay.
3. Khi nào tôi bắt buộc phải lắp thêm tản nhiệt Y92B-S10?: Bạn nên lắp tản nhiệt khi dòng tải vận hành liên tục ở mức cao (gần 1A) hoặc lắp trong tủ điện kín với nhiệt độ môi trường cao.
4. Điện áp tải đầu ra (Output) của G3S4-D là bao nhiêu?: Sản phẩm hỗ trợ dải điện áp tải DC từ 3VDC đến 26VDC.
5. Tôi có thể dùng relay này để điều khiển tải AC không?: Không, model G3S4-D DC24 chuyên dụng cho tải DC. Nếu bạn cần điều khiển tải AC, hãy tham khảo dòng G3NA hoặc G3NB.
6. Dòng điện tải tối đa là bao nhiêu và có được phép vượt quá không?: Dòng tải tối đa là 1A. Tuyệt đối không vận hành quá mức này vì có thể gây cháy linh kiện bán dẫn bên trong.
7. Làm sao để nhận biết relay đang ON hay OFF?: Vì model này không tích hợp LED chỉ thị, bạn hãy sử dụng đồng hồ vạn năng đo điện áp tại ngõ ra hoặc lắp thêm đèn báo tín hiệu song song với tải.
8. Omron G3S4-D DC24 hỗ trợ những kiểu lắp đặt nào?: Sản phẩm hỗ trợ lắp trên thanh ray DIN tiêu chuẩn hoặc bắt vít trực tiếp lên bề mặt phẳng của tủ điện.
9. Tại sao nên chọn mua sản phẩm tại AUT VN?: AUT VN cam kết hàng chính hãng 100%, cung cấp đầy đủ chứng chỉ CO/CQ, xuất hóa đơn VAT và có đội ngũ kỹ thuật hỗ trợ sâu về giải pháp tự động hóa.
10. Sản phẩm có được bảo hành chính hãng không?: Có, tất cả sản phẩm Omron phân phối bởi AUT VN đều được bảo hành theo tiêu chuẩn chính hãng.
11. Thời gian giao hàng của AUT VN như thế nào?: Chúng tôi hỗ trợ giao hàng hỏa tốc trong ngày tại TP.HCM và từ 2-4 ngày cho các tỉnh thành trên toàn quốc.
12. Tôi cần tư vấn về sơ đồ đấu nối, AUT VN có hỗ trợ không?: Có, đội ngũ kỹ thuật của AUT VN sẵn sàng hỗ trợ tư vấn sơ đồ đấu nối miễn phí cho khách hàng qua Zalo hoặc Hotline.
