Relay Omron G3SD-Z01P DC12 tại AUT VN có chính hãng không?

Có, AUT VN cam kết cung cấp hàng chính hãng Omron 100%, đầy đủ giấy tờ CO/CQ chứng minh nguồn gốc xuất xứ rõ ràng.

Tôi có thể dùng relay này để đóng ngắt điện 220VAC không?

Tuyệt đối KHÔNG. Model này chuyên dụng cho tải DC (4V-24V). Việc sử dụng cho AC sẽ gây cháy nổ thiết bị ngay lập tức.

Tại sao nên chọn SSR thay vì relay cơ truyền thống cho mạch PWM?

Vì SSR không có tiếp điểm cơ nên không mòn, không gây tia lửa điện và tốc độ đóng ngắt nhanh hơn hàng nghìn lần, phù hợp hoàn hảo cho điều khiển PWM.

Dòng tải 1A là mức tối đa, tôi nên vận hành ở mức nào để bền nhất?

Bạn nên vận hành ở mức 70-80% công suất (khoảng 0.7A - 0.8A) hoặc lắp thêm tản nhiệt nhôm nếu chạy 1A liên tục.

Sản phẩm này có điều khiển được bằng PLC không?

Hoàn toàn được. Với ngõ vào 12VDC, nó tương thích tốt với hầu hết các ngõ ra Transistor của các dòng PLC phổ biến như Mitsubishi, Siemens, Omron.

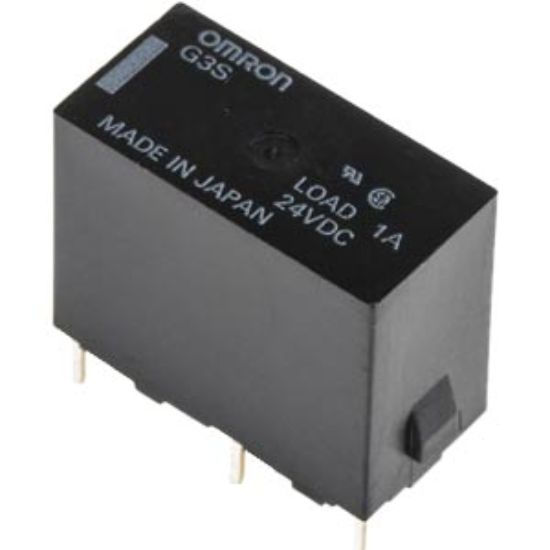

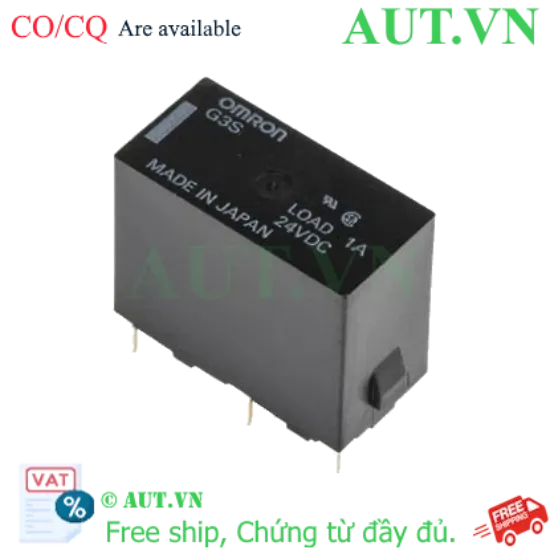

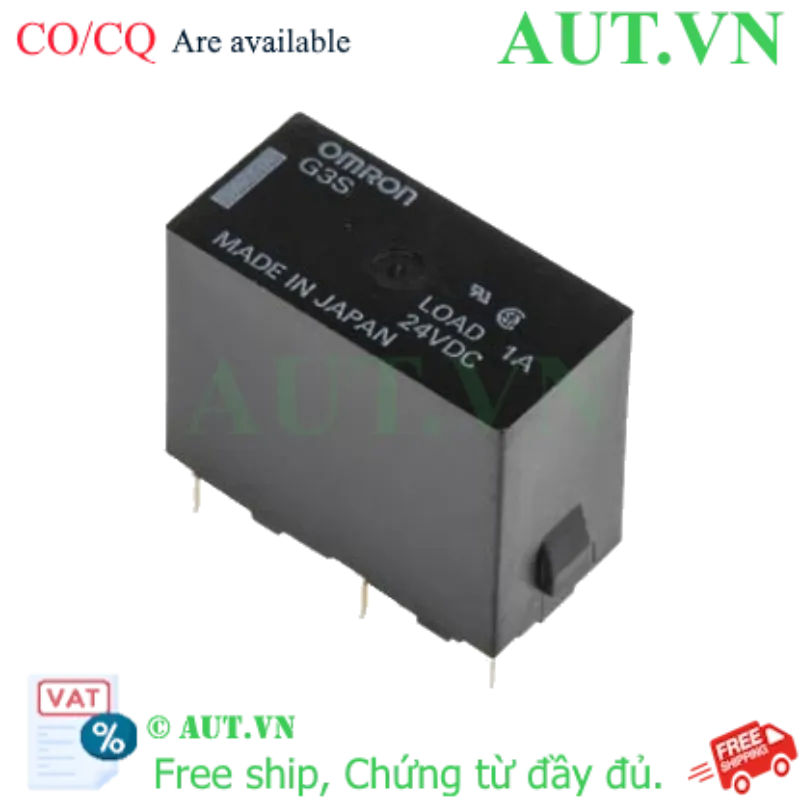

Relay Bán Dẫn Omron G3SD-Z01P DC12 - Tải 1A, Đóng Cắt Siêu Nhanh, Gắn PCB Chính Hãng | AUT VN

Điện áp điều khiển: 12VDC - Hoạt động ổn định, chính xác tuyệt đối.
Thông số tải: Dòng tối đa 1A, Điện áp tải từ 4...24VDC.
Kiểu lắp đặt: Gắn bo mạch PCB - Tối ưu diện tích cho các thiết kế mạch nhỏ gọn.
Đặc điểm vượt trội: Tốc độ phản hồi tức thời, không tiếng ồn, tuổi thọ cực cao do không có tiếp điểm cơ học.
Ứng dụng tiêu biểu: Chuyên dụng cho mạch PWM, thiết bị y tế cao cấp và hệ thống tự động hóa chính xác.

nhà chế tạo: Omron

SKU: G3SD-Z01P DC12

Tải xuống mẫu

Giá cũ: 195.750 ₫

Giá bán: 156.600 ₫

Số lượng:

Relay Bán Dẫn Omron G3SD-Z01P DC12 - Giải Pháp Đóng Cắt Hiệu Suất Cao Cho Công Nghiệp

Trong kỷ nguyên công nghiệp 4.0, yêu cầu về độ chính xác và tính ổn định của hệ thống điều khiển ngày càng khắt khe. Relay bán dẫn Omron G3SD-Z01P DC12 (Solid State Relay - SSR) là giải pháp đột phá thay thế cho rơ le cơ truyền thống. Bằng cách loại bỏ hoàn toàn các tiếp điểm vật lý, G3SD-Z01P triệt tiêu tia lửa điện và tiếng ồn, bảo vệ an toàn tuyệt đối cho các linh kiện điện tử nhạy cảm, đảm bảo hệ thống vận hành mượt mà và bền bỉ theo thời gian.

Điểm Nổi Bật Của Omron G3SD-Z01P DC12

Tốc độ đáp ứng siêu tốc: Khả năng đóng ngắt gần như tức thời, đáp ứng hoàn hảo cho các ứng dụng điều khiển xung (PWM) hoặc hệ thống yêu cầu phản xạ thời gian thực.
Độ bền công nghiệp vượt trội: Không có bộ phận chuyển động cơ học, loại bỏ hiện tượng mài mòn tiếp điểm, kéo dài chu kỳ sống của thiết bị gấp nhiều lần relay cơ.
Vận hành tĩnh lặng tuyệt đối: Hoạt động 100% không tiếng động, đặc biệt quan trọng khi lắp đặt trong thiết bị y tế, phòng thí nghiệm hoặc thiết bị gia dụng cao cấp.
Thiết kế nhỏ gọn, chuẩn PCB: Giúp tối ưu hóa mật độ linh kiện trên bo mạch, giảm kích thước tủ điện và tiết kiệm chi phí lắp đặt.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	G3SD-Z01P DC12
Thương hiệu	Omron (Nhật Bản)
Điện áp điều khiển (Input Voltage)	12VDC
Điện áp tải (Load Voltage)	4...24VDC
Dòng điện tải định mức (Load Current)	0.01...1A
Dòng rò mạch chính (Leakage Current)	0.1mA
Độ sụt áp khi ON (Forward Voltage)	1.5V tối đa
Phương pháp lắp đặt	Gắn trên bo mạch (PCB Mounting)
Nhiệt độ vận hành	-30°C đến 80°C
Độ ẩm cho phép	45% đến 85% RH
Kích thước	10mm x 20.5mm
Trọng lượng	13g

Nguồn tham khảo: Omron Industrial Automation Official

Lợi Ích Khi Sử Dụng Relay Bán Dẫn Omron

Tối ưu chi phí bảo trì: Loại bỏ nỗi lo thay thế định kỳ do cháy tiếp điểm hoặc mòn cơ học, giảm thời gian dừng máy (down-time).
An toàn tuyệt đối: Không tạo hồ quang điện, giảm thiểu rủi ro cháy nổ trong môi trường công nghiệp dễ cháy hoặc yêu cầu độ sạch cao.
Độ chính xác tuyệt đối: Thời gian đóng ngắt nhất quán, không có độ trễ cơ học, giúp các vòng lặp điều khiển vận hành chính xác đến mili giây.

Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)

Bước 1 - Kiểm tra tương thích: Xác nhận nguồn điều khiển là 12VDC và tải không vượt quá 1A/24VDC để tránh hỏng hóc linh kiện.
Bước 2 - Lắp đặt vật lý: Cắm các chân của relay G3SD-Z01P vào lỗ chờ trên PCB theo đúng sơ đồ chân (pinout) của nhà sản xuất.
Bước 3 - Kết nối mạch: Đấu nối dây tín hiệu điều khiển vào chân Input và kết nối tải vào chân Output. Đảm bảo các mối hàn chắc chắn và không bị chạm chập.
Bước 4 - Vận hành thử: Cấp nguồn điều khiển và dùng đồng hồ VOM đo điện áp đầu ra để xác nhận trạng thái đóng/ngắt hoạt động đúng trước khi chạy tải thực tế.

Sản Phẩm Kết Hợp Tối Ưu (isRelatedTo)

Để đạt hiệu suất cao nhất và kéo dài tuổi thọ thiết bị, AUT VN khuyến nghị quý khách sử dụng kèm:

Đế cắm Relay (Socket) Omron G6B-04P: Hỗ trợ thay thế nhanh, bảo trì dễ dàng mà không cần hàn lại mạch.
Tản nhiệt nhôm Omron Y92B-S08N: Cần thiết khi vận hành ở mức tải tối đa 1A liên tục để tránh hiện tượng quá nhiệt.

Ứng Dụng Thực Tế (Application)

Tự động hóa công nghiệp: Điều khiển van điện từ (Solenoid valve), đèn báo tín hiệu hoặc đóng vai trò rơ le trung gian trong tủ điện.
Thiết bị y tế chính xác: Tích hợp trong máy đo huyết áp, máy phân tích sinh hóa yêu cầu vận hành cực kỳ êm ái và không nhiễu.
Smart Home & IoT: Điều khiển các module đèn LED, thiết bị nhúng chạy điện áp DC trong các hệ thống nhà thông minh.
Hệ thống kiểm thử (ATE): Sử dụng trong các bảng mạch test tự động cần tần suất đóng ngắt cực cao mà relay cơ không đáp ứng được.

Câu Hỏi Thường Gặp (FAQ)

1. Relay Omron G3SD-Z01P DC12 tại AUT VN có chính hãng không?: Có, AUT VN cam kết cung cấp hàng chính hãng Omron 100%, đầy đủ giấy tờ CO/CQ chứng minh nguồn gốc xuất xứ rõ ràng.
2. Tôi có thể dùng relay này để đóng ngắt điện 220VAC không?: Tuyệt đối KHÔNG. Model này chuyên dụng cho tải DC (4V-24V). Việc sử dụng cho AC sẽ gây cháy nổ thiết bị ngay lập tức.
3. Tại sao nên chọn SSR thay vì relay cơ truyền thống cho mạch PWM?: Vì SSR không có tiếp điểm cơ nên không mòn, không gây tia lửa điện và quan trọng nhất là tốc độ đóng ngắt nhanh hơn hàng nghìn lần, điều mà relay cơ không thể thực hiện được.
4. Dòng tải 1A là mức tối đa, tôi nên vận hành ở mức nào để bền nhất?: Để đảm bảo an toàn và tuổi thọ, bạn nên vận hành ở mức 70-80% công suất (khoảng 0.7A - 0.8A) hoặc lắp thêm tản nhiệt nhôm nếu chạy 1A liên tục.
5. Sản phẩm này có điều khiển được bằng PLC không?: Hoàn toàn được. Với ngõ vào 12VDC, nó tương thích tốt với hầu hết các ngõ ra Transistor của các dòng PLC phổ biến hiện nay như Mitsubishi, Siemens, Omron.
6. AUT VN có chính sách chiết khấu cho dự án số lượng lớn không?: Có, AUT VN có chính sách giá đặc biệt và chiết khấu cao cho đối tác doanh nghiệp và dự án. Liên hệ Zalo 0968.053.025 để nhận báo giá tốt nhất.
7. Thời gian giao hàng tại TP.HCM và các tỉnh như thế nào?: Tại TP.HCM, AUT VN hỗ trợ giao hỏa tốc trong ngày. Các tỉnh thành khác giao từ 2-4 ngày làm việc qua các đơn vị vận chuyển uy tín.
8. Chính sách bảo hành sản phẩm tại AUT VN ra sao?: Sản phẩm được bảo hành theo tiêu chuẩn nhà sản xuất Omron. AUT VN hỗ trợ tiếp nhận và xử lý bảo hành chính hãng nhanh chóng cho khách hàng.
9. Sự khác biệt giữa model DC12, DC5 và DC24 là gì?: Điểm khác biệt duy nhất là điện áp kích (Input). Model DC12 yêu cầu 12V, DC5 yêu cầu 5V và DC24 yêu cầu 24V để kích hoạt đóng mạch.
10. Tôi có thể lấy sơ đồ chân (Pinout) của sản phẩm ở đâu?: Sơ đồ chân được in trực tiếp trên thân sản phẩm. Ngoài ra, bạn có thể liên hệ kỹ thuật AUT VN để nhận file datasheet chi tiết qua Email/Zalo.
