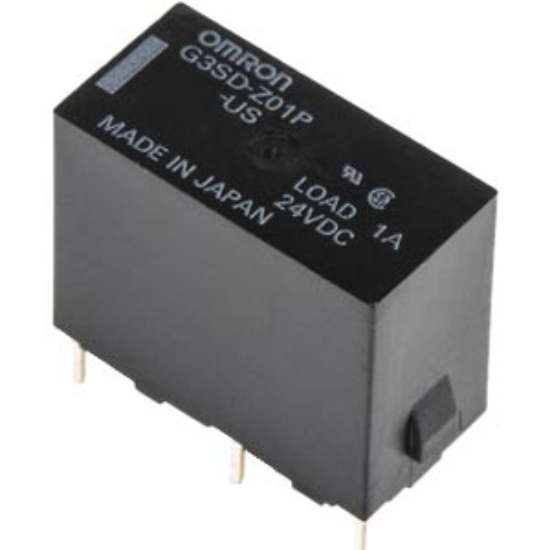

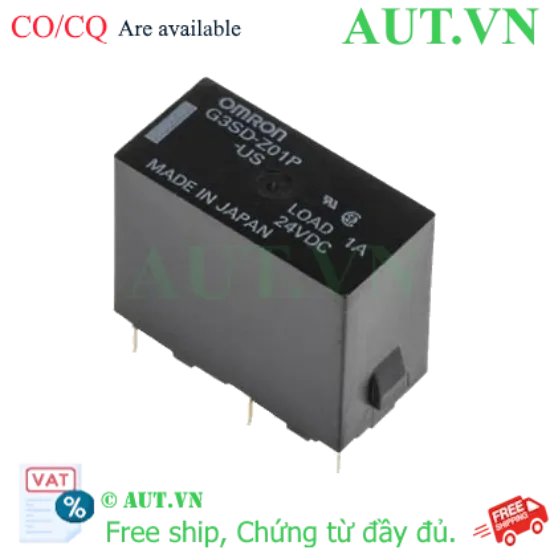

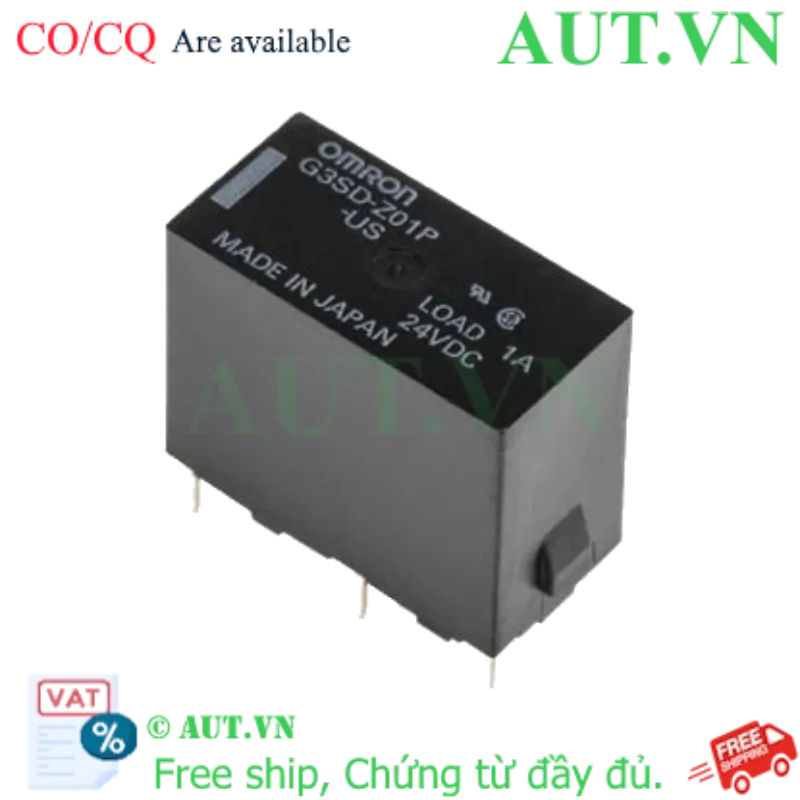

Relay Bán Dẫn Omron G3SD-Z01P-US DC12 - Đóng Ngắt Siêu Tốc, Tải 1A, Gắn PCB

Thương hiệu: Omron (Nhật Bản) - Cam kết chính hãng tại AUT VN
Model: G3SD-Z01P-US DC12
Điện áp điều khiển: 12VDC
Thông số tải: 4...24VDC / Dòng tối đa 1A
Đặc điểm nổi bật: Chuyển mạch siêu nhanh, vận hành không tiếng ồn, không tia lửa điện
Kiểu lắp đặt: Thiết kế Ultra-compact tối ưu cho gắn chân PCB

nhà chế tạo: Omron

SKU: G3SD-Z01P-US DC12

Tải xuống mẫu

Giá cũ: 195.750 ₫

Giá bán: 156.600 ₫

Số lượng:

Giới thiệu Relay bán dẫn Omron G3SD-Z01P-US DC12 chuyên dụng

Trong các hệ thống tự động hóa và thiết bị điện tử hiện đại, yêu cầu về tốc độ phản hồi và độ tin cậy của linh kiện đóng ngắt là yếu tố sống còn. Relay bán dẫn Omron G3SD-Z01P-US DC12 (Solid State Relay - SSR) chính là giải pháp thay thế hoàn hảo cho các dòng relay cơ học truyền thống. Nhờ ứng dụng công nghệ bán dẫn tiên tiến, sản phẩm loại bỏ hoàn toàn các bộ phận chuyển động cơ học, giúp triệt tiêu hiện tượng mòn tiếp điểm, không phát sinh tia lửa điện và đảm bảo vận hành êm ái tuyệt đối. Tại AUT VN, chúng tôi cung cấp dòng relay Omron chính hãng, đáp ứng mọi tiêu chuẩn khắt khe nhất của các kỹ sư thiết kế mạch điều khiển và lập trình PLC.

Điểm nổi bật của Omron G3SD-Z01P-US DC12

Khả năng chuyển mạch siêu tốc: Thời gian đóng ngắt cực ngắn, lý tưởng cho các ứng dụng điều khiển xung tần số cao và các hệ thống đòi hỏi độ chính xác miligiây.
Thiết kế Ultra-Compact: Kích thước siêu nhỏ gọn, giúp tối ưu hóa mật độ linh kiện trên bảng mạch PCB, cực kỳ tiết kiệm diện tích cho các thiết bị cầm tay.
Vận hành tĩnh lặng 100%: Hoạt động không gây tiếng ồn, cực kỳ phù hợp cho các thiết bị y tế, thiết bị đo lường hoặc môi trường làm việc cần sự yên tĩnh tuyệt đối.
Độ bền công nghiệp vượt trội: Khả năng chịu đựng môi trường khắc nghiệt, hoạt động ổn định trong dải nhiệt độ rộng từ -30°C đến +80°C, đảm bảo tuổi thọ hàng triệu chu kỳ.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	G3SD-Z01P-US DC12
Điện áp điều khiển (Input Voltage)	12VDC
Điện áp tải (Load Voltage)	4...24VDC
Dòng điện tải tối đa (Max Load Current)	0.01...1A
Dòng rò mạch chính (Leakage Current)	0.1mA
Độ sụt áp khi ON (Forward Voltage Drop)	1.5V (Max)
Kiểu lắp đặt	Gắn chân PCB (PCB Mount)
Nhiệt độ vận hành	-30°C đến +80°C
Tiêu chuẩn an toàn	UL, CSA

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Relay bán dẫn Omron tại AUT VN

Tiết kiệm chi phí bảo trì: Do không có tiếp điểm vật lý, linh kiện không bị mòn, giúp loại bỏ việc thay thế định kỳ và giảm thiểu downtime cho hệ thống.
An toàn tối đa: Triệt tiêu hoàn toàn hồ quang điện, ngăn ngừa nguy cơ cháy nổ và giảm thiểu nhiễu điện từ (EMI) cho các mạch nhạy cảm.
Tối ưu không gian: Thiết kế nhỏ gọn giúp dễ dàng tích hợp vào các module điều khiển cầm tay hoặc các thiết bị IoT hiện đại.
Tuổi thọ cực cao: Khả năng đóng ngắt lên đến hàng triệu chu kỳ, vượt xa các dòng relay cơ học cùng phân khúc.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra thông số: Xác nhận nguồn điều khiển là 12VDC và dòng tải thực tế không vượt quá mức 1A để bảo vệ linh kiện bán dẫn.
Bước 2: Định vị chân cắm: Đặt Relay Omron G3SD-Z01P-US vào đúng vị trí lỗ khoan trên bo mạch PCB theo đúng sơ đồ chân (Pinout) của nhà sản xuất.
Bước 3: Hàn cố định: Sử dụng thiếc hàn chất lượng cao, thao tác nhanh chóng để đảm bảo mối hàn chắc chắn và không gây sốc nhiệt cho linh kiện.
Bước 4: Kiểm tra vận hành: Kết nối tín hiệu điều khiển và tải, sử dụng đồng hồ vạn năng (VOM) để kiểm tra trạng thái đóng/ngắt trước khi cấp nguồn chính thức.

Sản phẩm thường sử dụng chung (isRelatedTo)

Để tối ưu hóa hiệu suất và tính an toàn cho hệ thống, AUT VN khuyến nghị kết hợp với:

Relay Socket Omron G6B-04P: Giải pháp thay thế linh kiện nhanh chóng cho các bo mạch dạng chân cắm.
Tản nhiệt Omron Y92B-S08N: Cần thiết khi vận hành tải ở mức gần 1A liên tục để kiểm soát nhiệt độ linh kiện.

Ứng dụng thực tế của G3SD-Z01P-US DC12 (PropertyValue)

Tự động hóa công nghiệp: Điều khiển van solenoid, đèn báo, hoặc làm relay trung gian cho PLC.
Thiết bị y tế: Sử dụng trong các máy đo huyết áp, máy phân tích mẫu yêu cầu độ chính xác và sự yên tĩnh.
Hệ thống IoT & Smart Home: Điều khiển các tải DC nhỏ trong các module nhà thông minh.
Thiết bị đo lường: Mạch chuyển mạch tự động trong các hệ thống kiểm tra tự động (ATE).

Câu hỏi thường gặp (FAQ)

1. Tôi có thể sử dụng nguồn 24VDC cho ngõ vào của relay này không?: Không. Model này được thiết kế chuyên dụng cho nguồn điều khiển 12VDC. Việc cấp 24VDC sẽ làm hỏng relay ngay lập tức.
2. Ưu điểm lớn nhất của Relay bán dẫn (SSR) so với Relay cơ là gì?: SSR không có bộ phận chuyển động, giúp vận hành không tiếng ồn, không tia lửa điện, tốc độ đóng ngắt cực nhanh và tuổi thọ cao hơn rất nhiều.
3. Dòng tải 1A có phải là mức chạy an toàn nhất không?: 1A là mức tải tối đa. Để đảm bảo độ bền lâu dài, AUT VN khuyên bạn nên vận hành ở mức 80% tải (tức khoảng 0.8A).
4. Sản phẩm có gây nhiễu điện từ (EMI) cho các thiết bị xung quanh không?: Không. Ngược lại, nhờ loại bỏ hồ quang điện, SSR giúp giảm thiểu nhiễu EMI đáng kể so với relay cơ.
5. Khi nào tôi cần phải lắp thêm tản nhiệt cho sản phẩm?: Bạn nên sử dụng thêm tản nhiệt nếu vận hành tải gần mức 1A liên tục hoặc lắp trong môi trường kín, nhiệt độ cao.
6. Relay này có điều khiển được tải AC 220V không?: Tuyệt đối không. Đây là relay chuyên dụng cho tải DC (4-24VDC). Sử dụng cho nguồn AC sẽ gây cháy nổ linh kiện.
7. Làm sao để mua được hàng Omron chính hãng tại Việt Nam?: Quý khách nên mua tại các đơn vị uy tín như AUT VN để đảm bảo hàng chính hãng, đầy đủ CO/CQ và chế độ bảo hành rõ ràng.
8. AUT VN có hỗ trợ giao hàng nhanh không?: Có, chúng tôi hỗ trợ giao hàng hỏa tốc trong ngày tại khu vực TP.HCM để phục vụ kịp thời tiến độ dự án của khách hàng.
9. Chính sách bảo hành của sản phẩm như thế nào?: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron đối với các lỗi kỹ thuật từ nhà sản xuất.
10. Tôi cần mua số lượng lớn cho dự án, có được chiết khấu không?: Có. AUT VN luôn có chính sách giá sỉ và chiết khấu cực kỳ hấp dẫn cho các đơn hàng dự án và khách hàng doanh nghiệp.
