Rơ le G6A-274P DC24 có dùng được cho điện áp 12V không?

Không, sản phẩm này được thiết kế chuyên dụng cho điện áp cuộn dây 24VDC. Sử dụng sai điện áp sẽ khiến rơ le không hoạt động hoặc gây hư hỏng.

Tại sao tiếp điểm mạ vàng lại quan trọng?

Tiếp điểm mạ vàng giúp ngăn chặn lớp oxy hóa hình thành, đảm bảo tiếp xúc điện luôn tốt nhất cho các tín hiệu nhỏ và nhạy cảm.

Sản phẩm này là loại dán (SMD) hay cắm lỗ (Through-hole)?

Đây là loại chân hàn cắm lỗ (Through-hole) để lắp lên bo mạch in (PCB).

Tôi có thể dùng rơ le này để đóng cắt tải AC không?

Có, nhưng phải tuân thủ giới hạn dòng điện định mức (ví dụ: 0.5A tại 125VAC) để đảm bảo an toàn.

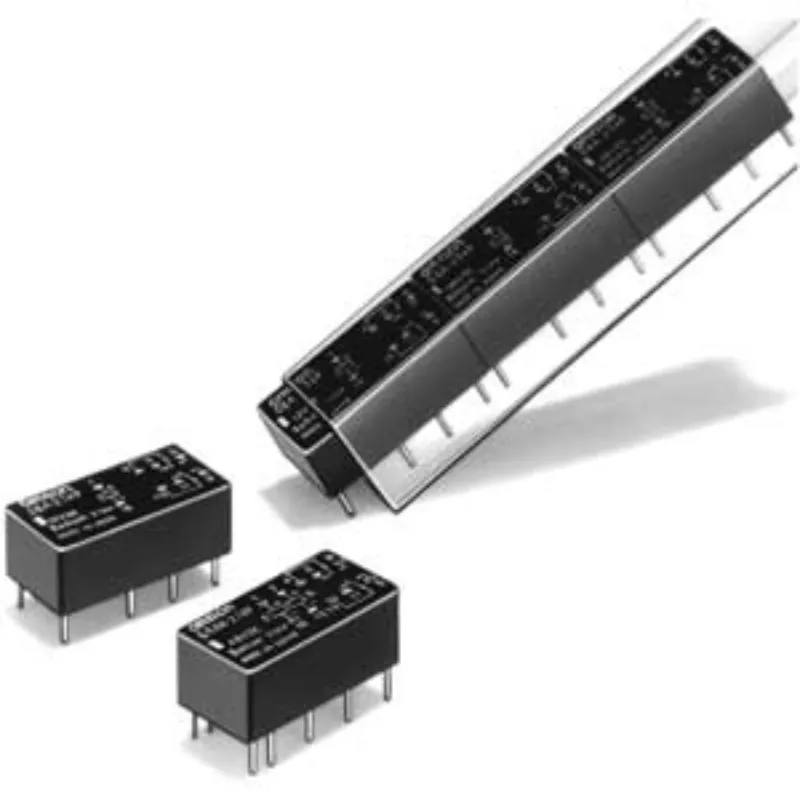

Rơ le trung gian Omron G6A-274P DC24 - 8 Chân DPDT, 24VDC, Tiếp điểm mạ vàng

Thương hiệu: Omron (Nhật Bản)
Model: G6A-274P DC24
Loại tiếp điểm: DPDT (2 Form C)
Điện áp cuộn dây: 24VDC
Số chân: 8 chân (Lắp trên bo mạch PCB)
Chất liệu tiếp điểm: Hợp kim bạc mạ vàng (Gold-plated)
Dòng định mức: 3A
Kích thước siêu nhỏ gọn: Tiết kiệm không gian mạch

nhà chế tạo: Omron

khả dụng: Trong kho

SKU: G6A-274P DC24

Tải xuống mẫu

Giá cũ: 111.000 ₫

Giá bán: 88.800 ₫

Số lượng:

Giới thiệu sản phẩm Rơ le trung gian Omron G6A-274P DC24

Trong các hệ thống điều khiển tự động hóa và mạch điện tử chính xác, việc lựa chọn một thiết bị đóng cắt tin cậy là yếu tố then chốt. Rơ le trung gian Omron G6A-274P DC24 là dòng sản phẩm cao cấp từ thương hiệu Omron danh tiếng, được thiết kế chuyên dụng để lắp đặt trên bảng mạch in (PCB). Với cấu trúc tiếp điểm DPDT và lớp mạ vàng đặc biệt, sản phẩm đảm bảo khả năng truyền dẫn tín hiệu cực kỳ ổn định, hạn chế tối đa tình trạng oxy hóa và nhiễu tín hiệu.

Điểm nổi bật của Omron G6A-274P DC24

Độ bền vượt trội: Tiếp điểm được làm từ hợp kim bạc mạ vàng, giúp tăng tuổi thọ và duy trì độ dẫn điện tốt ngay cả trong môi trường khắc nghiệt.
Thiết kế tối ưu: Kích thước nhỏ gọn, kiểu chân hàn giúp tối ưu hóa diện tích trên bo mạch PCB.
Tính ổn định cao: Cuộn dây phân cực (Polarized coil) giúp giảm thiểu dòng điện ngược, bảo vệ mạch điều khiển.
Độ tin cậy chuẩn công nghiệp: Đáp ứng các tiêu chuẩn khắt khe như UL và cUL.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết kỹ thuật
Model	G6A-274P DC24
Loại rơ le	Rơ le trung gian (Signal Relay)
Cấu trúc tiếp điểm	DPDT (2 Form C)
Điện áp cuộn dây	24VDC
Dòng điện định mức (Tải thuần trở)	0.5A tại 125VAC, 2A tại 30VDC
Chất liệu tiếp điểm	Hợp kim bạc mạ vàng (Gold-plated silver alloy)
Số chân kết nối	8 chân (PCB Mount)
Kiểu chân	Chân hàn bo mạch (Through-hole)
Nhiệt độ vận hành	-40 đến 70°C
Độ ẩm môi trường	5% đến 85% RH
Kích thước (RxCxS)	20.2 x 10.1 x 11.56 mm
Tiêu chuẩn an toàn	cUL, UL

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron G6A-274P DC24

Giảm chi phí bảo trì: Nhờ tiếp điểm mạ vàng chống ăn mòn, thiết bị hoạt động ổn định lâu dài, ít hỏng hóc vặt.
Nâng cao hiệu suất hệ thống: Chuyển mạch nhanh, chính xác, đảm bảo tín hiệu điều khiển luôn thông suốt.
Tiết kiệm không gian: Phù hợp cho các thiết bị điện tử cầm tay hoặc các bảng mạch điều khiển mật độ cao.

Hướng dẫn lắp đặt và sử dụng (How-to)

Kiểm tra thông số: Đảm bảo nguồn cấp cho cuộn dây đúng là 24VDC để tránh cháy cuộn dây.
Lắp đặt lên PCB: Căn chỉnh 8 chân rơ le khớp với lỗ trên bo mạch, thực hiện hàn thiếc chắc chắn theo tiêu chuẩn IPC.
Kết nối tải: Kết nối các tiếp điểm DPDT theo sơ đồ mạch điện (Common, NO, NC).
Kiểm tra vận hành: Cấp nguồn và kiểm tra sự đóng/ngắt của tiếp điểm bằng đồng hồ vạn năng.

Sản phẩm liên quan (isRelatedTo)

Để hệ thống hoạt động hoàn chỉnh, quý khách có thể tham khảo thêm:
- Bộ nguồn DC 24V (Power Supply 24VDC)
- Các loại rơ le Omron cùng dòng G6A nhưng khác điện áp cuộn dây (12VDC, 5VDC).
- Board mạch điều khiển trung tâm.

Ứng dụng thực tế (Application)

Thiết kế mạch điều khiển trong công nghiệp tự động hóa.
Thiết bị viễn thông và truyền dẫn tín hiệu.
Thiết bị gia dụng thông minh (Smart Home).
Mạch bảo vệ và chuyển mạch trong các hệ thống điện tử nhạy cảm.

Câu hỏi thường gặp (FAQ)

1. Rơ le G6A-274P DC24 có dùng được cho điện áp 12V không?: Không, sản phẩm này được thiết kế chuyên dụng cho điện áp cuộn dây 24VDC. Sử dụng sai điện áp sẽ khiến rơ le không hoạt động hoặc gây hư hỏng.
2. Tại sao tiếp điểm mạ vàng lại quan trọng?: Tiếp điểm mạ vàng giúp ngăn chặn lớp oxy hóa hình thành, đảm bảo tiếp xúc điện luôn tốt nhất cho các tín hiệu nhỏ và nhạy cảm.
3. Sản phẩm này là loại dán (SMD) hay cắm lỗ (Through-hole)?: Đây là loại chân hàn cắm lỗ (Through-hole) để lắp lên bo mạch in (PCB).
4. Tôi có thể dùng rơ le này để đóng cắt tải AC không?: Có, nhưng phải tuân thủ giới hạn dòng điện định mức (ví dụ: 0.5A tại 125VAC) để đảm bảo an toàn.
5. Rơ le có đèn LED báo trạng thái không?: Model này không tích hợp sẵn đèn LED báo trạng thái trên thân rơ le.
6. Làm sao để phân biệt hàng chính hãng Omron?: Hàng chính hãng có tem mác rõ ràng, thông số in sắc nét và được mua từ các đại lý uy tín như AUT VN.
7. Kích thước thực tế của rơ le là bao nhiêu?: Kích thước tổng thể là khoảng 20.2mm (Rộng) x 10.1mm (Cao) x 11.56mm (Sâu).
8. Sản phẩm có được bảo hành không?: Có, sản phẩm được bảo hành theo chính sách của hãng Omron và cam kết từ AUT VN.
9. G6A-274P DC24 có mấy cặp tiếp điểm?: Sản phẩm có 2 cặp tiếp điểm độc lập (cấu trúc DPDT - Double Pole Double Throw).
10. Mua hàng tại AUT VN có được xuất hóa đơn không?: Có, AUT VN cung cấp đầy đủ hóa đơn VAT và chứng từ CO/CQ khi khách hàng có yêu cầu.

Cam kết từ AUT VN

AUT VN cam kết cung cấp sản phẩm Rơ le Omron G6A-274P DC24 chính hãng 100%, giá cạnh tranh nhất thị trường, hỗ trợ kỹ thuật tận tâm và giao hàng nhanh chóng toàn quốc.
