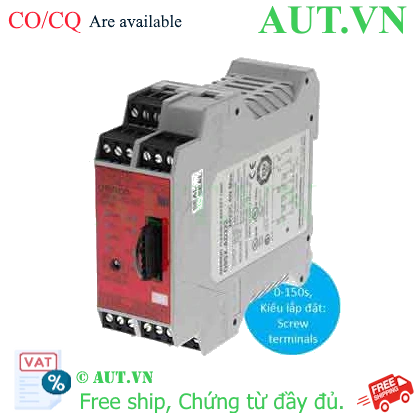

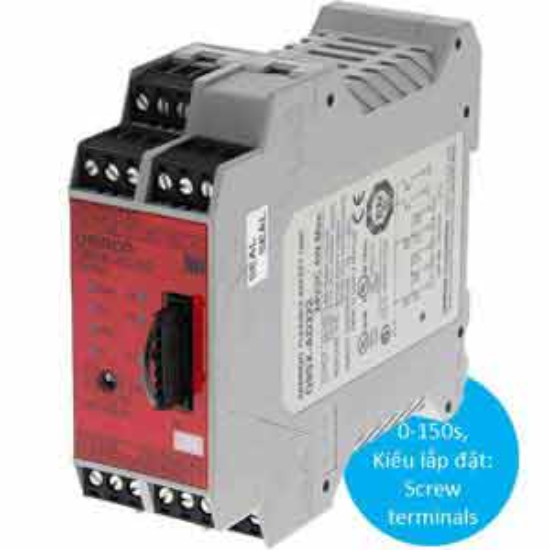

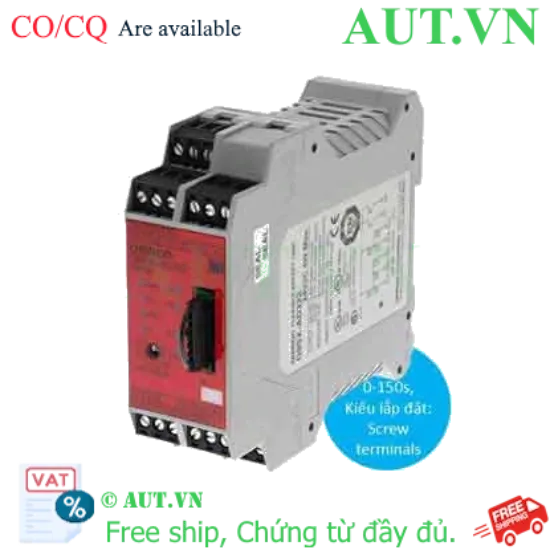

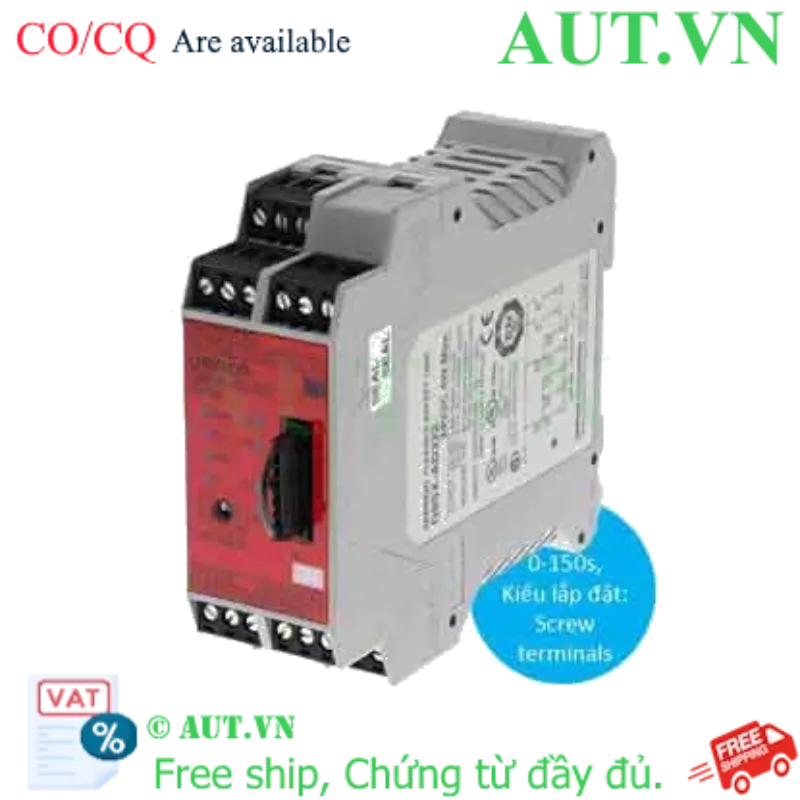

Giới thiệu về Bộ điều khiển cảm biến an toàn Omron G9SX-AD322-T150-RT DC24
Trong môi trường công nghiệp hiện đại, an toàn lao động là ưu tiên hàng đầu. Bộ điều khiển cảm biến an toàn Omron G9SX-AD322-T150-RT DC24 là giải pháp tối ưu giúp bảo vệ con người và thiết bị khỏi các rủi ro vận hành. Đây là dòng Safety Relay nâng cao, được thiết kế để giám sát các thiết bị an toàn như nút dừng khẩn cấp, màn chắn sáng hoặc công tắc cửa, đảm bảo máy móc dừng ngay lập tức khi có sự cố xảy ra.
Điểm nổi bật của Omron G9SX-AD322-T150-RT
- Thiết kế nhỏ gọn: Chiều rộng chỉ 35mm, dễ dàng lắp đặt trên thanh ray DIN, tiết kiệm không gian tủ điện.
- Phản hồi siêu tốc: Thời gian phản hồi tối đa chỉ 15ms, loại bỏ độ trễ nguy hiểm trong tình huống khẩn cấp.
- Linh hoạt cao: Tích hợp ngõ ra trễ có thể điều chỉnh từ 0 đến 150 giây, phù hợp cho các quy trình dừng máy theo trình tự.
- Độ bền công nghiệp: Hoạt động ổn định trong môi trường từ -10 đến 55°C, chống nhiễu tốt.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết |
| Model | G9SX-AD322-T150-RT DC24 |
| Loại sản phẩm | Relay an toàn (Safety Relay) - Dòng Nâng cao |
| Nguồn cấp | 24VDC |
| Số ngõ vào an toàn | 2 (Kiểu 24VDC) |
| Đầu ra an toàn | 3 x P channel MOS-FET |
| Đầu ra điều khiển | 2 x PNP |
| Ngõ ra trễ (Time-delay) | 2 x P channel MOS-FET (0...150s) |
| Thời gian phản hồi | Tối đa 15ms (Đóng cắt tối đa 50ms) |
| Phương pháp lắp đặt | Gắn vít / Móc lắp trên thanh ray DIN |
| Nhiệt độ hoạt động | -10 đến 55°C |
| Kích thước (CxRxS) | 100mm x 35mm x 115mm |
| Tiêu chuẩn | CE, TUV, UL |
Lợi ích khi sử dụng Omron G9SX-AD322-T150-RT
- Đảm bảo an toàn tuyệt đối: Ngăn chặn mọi rủi ro tai nạn lao động bằng cách ngắt nguồn năng lượng nguy hiểm ngay lập tức.
- Tuân thủ pháp luật: Đáp ứng các tiêu chuẩn khắt khe về an toàn máy móc trong công nghiệp (ISO, IEC).
- Giảm thiểu thời gian dừng máy: Hệ thống chẩn đoán lỗi qua đèn LED giúp kỹ thuật viên xác định nhanh vị trí sự cố.
- Tăng tuổi thọ thiết bị: Sử dụng MOS-FET thay vì relay cơ học giúp giảm mài mòn, tăng số lần đóng ngắt.
Hướng dẫn sử dụng cơ bản
- Lắp đặt: Gắn thiết bị lên thanh ray DIN trong tủ điện, đảm bảo khoảng cách thông gió xung quanh.
- Đấu nối: Kết nối nguồn 24VDC vào chân cấp nguồn. Đấu nối các thiết bị đầu vào (E-Stop, Light Curtain) vào 2 ngõ vào an toàn.
- Cài đặt Timer: Điều chỉnh biến trở hoặc thông số cài đặt cho ngõ ra trễ (0-150s) tùy theo yêu cầu dừng máy của hệ thống.
- Kiểm tra: Kích hoạt thử nút dừng khẩn cấp để kiểm tra xem các ngõ ra MOS-FET có ngắt đúng thời gian quy định hay không.
Sản phẩm sử dụng chung
Để hệ thống an toàn hoạt động hoàn chỉnh, Omron G9SX-AD322-T150-RT thường được kết hợp với:
- Nút nhấn dừng khẩn cấp (Emergency Stop Button): Tạo tín hiệu ngắt tức thời.
- Màn chắn sáng an toàn (Safety Light Curtains): Phát hiện vật cản xâm nhập vùng nguy hiểm.
- Công tắc cửa an toàn (Safety Door Switch): Ngắt máy khi cửa bảo vệ bị mở.
- Phụ kiện: Y9S-03T1B-02A, PFP-100N, PFP-50N...
Ứng dụng thực tế
Sản phẩm được ứng dụng rộng rãi trong các hệ thống:
- Dây chuyền đóng gói tự động, băng tải vận chuyển.
- Máy dập, máy cắt CNC, máy phay công nghiệp.
- Robot cánh tay công nghiệp (Cobot) và hệ thống AGV.
- Các khu vực vận hành có yêu cầu nghiêm ngặt về an toàn cho người vận hành.
Câu hỏi thường gặp (FAQ)
1. Sản phẩm G9SX-AD322-T150-RT khác gì so với relay an toàn thông thường?
Trả lời: Nó tích hợp khả năng điều khiển nâng cao, ngõ ra MOS-FET cho tốc độ nhanh hơn và đặc biệt là có Timer (ngõ ra trễ) linh hoạt, điều mà các relay cơ cơ bản không có.
2. Thời gian phản hồi 15ms có ý nghĩa gì?
Trả lời: Đây là thời gian từ khi cảm biến an toàn phát hiện sự cố đến khi thiết bị ngắt đầu ra. 15ms là cực nhanh, giúp giảm thiểu tối đa khoảng cách máy chạy thêm sau khi nhấn dừng.
3. Tôi có thể dùng thiết bị này cho màn chắn sáng không?
Trả lời: Hoàn toàn được. Thiết bị hỗ trợ các ngõ vào 24VDC phù hợp với hầu hết các loại màn chắn sáng an toàn hiện nay.
4. Việc cài đặt thời gian trễ 150s dùng để làm gì?
Trả lời: Dùng cho các máy cần thời gian để xả áp, dừng quán tính hoặc thực hiện quy trình tắt máy an toàn thay vì ngắt điện đột ngột gây hỏng hóc.
5. Sản phẩm có dễ lắp đặt không?
Trả lời: Rất dễ dàng nhờ thiết kế chuẩn DIN Rail, bạn chỉ cần cài vào thanh ray và đấu nối dây theo sơ đồ.
6. Tại sao nên chọn ngõ ra MOS-FET thay vì Relay cơ?
Trả lời: MOS-FET không có tiếp điểm vật lý nên không bị mòn, không gây tia lửa điện và có tốc độ đóng ngắt nhanh hơn nhiều lần.
7. Thiết bị này có đạt chuẩn quốc tế không?
Trả lời: Có, sản phẩm đạt các chứng chỉ khắt khe nhất như CE (Châu Âu), TUV và UL (Mỹ).
8. AUT VN có cung cấp giấy tờ CO/CQ không?
Trả lời: Có, AUT VN cam kết cung cấp đầy đủ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) cho mọi sản phẩm Omron chính hãng.
9. Bảo hành sản phẩm này bao lâu?
Trả lời: Sản phẩm được bảo hành chính hãng theo chính sách của Omron Việt Nam.
10. Nếu tôi không biết cách đấu nối, AUT VN có hỗ trợ không?
Trả lời: Có, AUT VN hỗ trợ miễn phí tư vấn cài đặt và hướng dẫn sử dụng thiết bị cho khách hàng.
Nguồn tham khảo: Omron Industrial Automation
