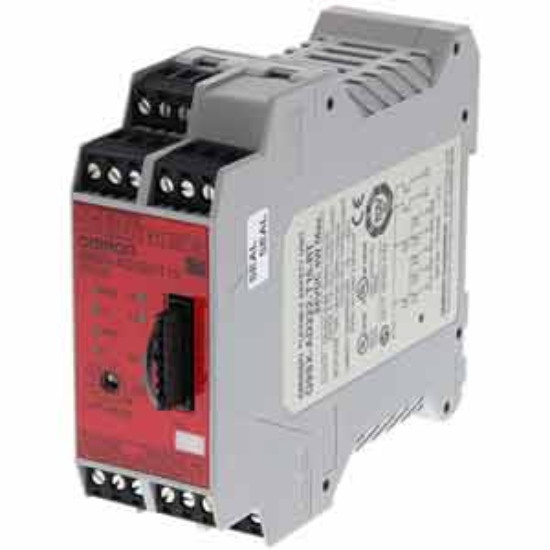

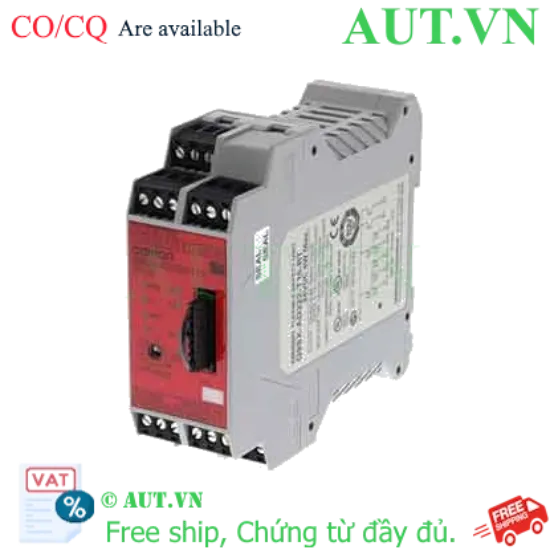

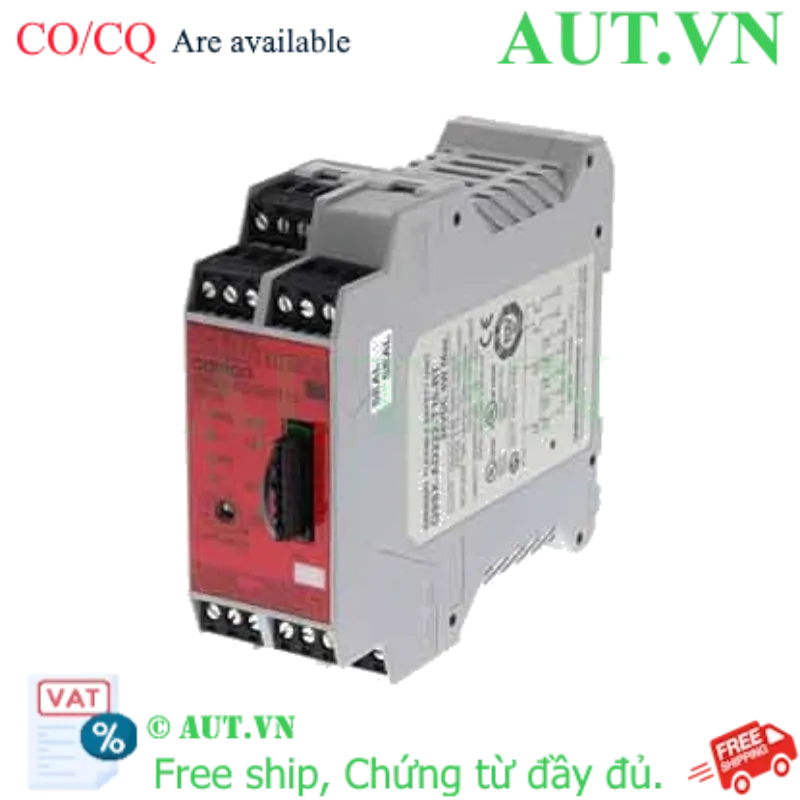

Giới thiệu về Bộ điều khiển cảm biến an toàn Omron G9SX-ADA222-T15-RT
Trong môi trường công nghiệp hiện đại, an toàn lao động là ưu tiên hàng đầu. Bộ điều khiển cảm biến an toàn Omron G9SX-ADA222-T15-RT là giải pháp tối ưu giúp giám sát các thiết bị an toàn như nút dừng khẩn cấp, công tắc cửa hoặc màn chắn sáng. Với khả năng xử lý tín hiệu chính xác và độ tin cậy tuyệt đối, thiết bị này đảm bảo hệ thống máy móc sẽ dừng ngay lập tức khi có sự cố, bảo vệ con người và tài sản của doanh nghiệp.
Điểm nổi bật của Omron G9SX-ADA222-T15-RT
- Độ tin cậy cao: Thiết kế theo tiêu chuẩn an toàn khắt khe, loại bỏ rủi ro do lỗi linh kiện đơn lẻ.
- Tối ưu hóa không gian: Kích thước siêu nhỏ gọn (chiều rộng chỉ 22.5mm), dễ dàng lắp đặt trên thanh ray DIN.
- Phản hồi siêu tốc: Thời gian phản hồi tối đa 15ms, đảm bảo an toàn tức thì.
- Linh hoạt trong điều khiển: Tích hợp ngõ ra trễ có thể cài đặt từ 0-15s, phù hợp cho nhiều kịch bản vận hành máy móc.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết |
| Model | G9SX-ADA222-T15-RT DC24 |
| Loại thiết bị | Rơ le an toàn (Safety Relay) - Dòng nâng cao |
| Điện áp nguồn | 24VDC |
| Số ngõ vào an toàn | 2 ngõ vào (24VDC) |
| Đầu ra an toàn | 2 x P channel MOS-FET |
| Đầu ra điều khiển | 2 x PNP |
| Thời gian đóng cắt / Phản hồi | Max 50ms / Max 15ms |
| Dải thời gian cài đặt ngõ ra trễ | 0…15 giây |
| Phương pháp lắp đặt | Móc lắp thanh ray DIN / Bắt vít |
| Nhiệt độ / Độ ẩm hoạt động | -10...55°C / 25...85% |
| Kích thước (WxHxD) | 22.5mm x 100mm x 115mm |
| Chứng nhận | CE, TUV, UL |
Lợi ích khi sử dụng Omron G9SX-ADA222-T15-RT
- Tuân thủ pháp lý: Giúp doanh nghiệp đạt các tiêu chuẩn về an toàn máy móc quốc tế, dễ dàng vượt qua các kỳ kiểm định.
- Giảm thiểu rủi ro: Ngăn chặn tuyệt đối các tai nạn lao động do lỗi vận hành hoặc xâm nhập vùng nguy hiểm.
- Tăng tuổi thọ hệ thống: Sử dụng ngõ ra MOS-FET giúp giảm mài mòn cơ khí so với rơ le truyền thống, kéo dài thời gian bảo trì.
- Vận hành ổn định: Chống nhiễu tốt, hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
Hướng dẫn sử dụng cơ bản
- Bước 1 - Lắp đặt: Gắn thiết bị lên thanh ray DIN trong tủ điện, đảm bảo khoảng cách tản nhiệt theo quy định của hãng.
- Bước 2 - Đấu nối: Kết nối nguồn 24VDC. Đấu nối các thiết bị đầu vào (ví dụ: Nút E-Stop) vào 2 ngõ vào an toàn.
- Bước 3 - Cấu hình: Thiết lập thời gian trễ cho ngõ ra (nếu cần) thông qua các công tắc gạt hoặc biến trở trên thiết bị.
- Bước 4 - Kiểm tra: Kích hoạt thử nút dừng khẩn cấp để kiểm tra xem ngõ ra MOS-FET có ngắt nguồn tải trong thời gian quy định hay không.
Sản phẩm sử dụng chung
Để hệ thống an toàn hoạt động hoàn chỉnh, G9SX-ADA222-T15-RT thường được kết hợp cùng:
- Nút dừng khẩn cấp (Emergency Stop Button): Omron A3D hoặc tương đương.
- Màn chắn sáng an toàn (Safety Light Curtains): Omron dòng F series.
- Công tắc cửa an toàn (Safety Door Switch): Omron D4N.
- Phụ kiện đi kèm: Y9S-03T1B-02A, PFP-100N, PFP-50N.
Ứng dụng thực tế của sản phẩm
Bộ điều khiển này được ứng dụng rộng rãi trong:
- Máy đóng gói tự động: Bảo vệ công nhân khi mở cửa máy trong quá trình vận hành.
- Máy CNC, máy phay: Ngắt nguồn khẩn cấp khi phát hiện vật cản hoặc lỗi vận hành.
- Hệ thống băng tải: Điều phối việc dừng khẩn cấp tại nhiều điểm trên dây chuyền sản xuất.
- Máy dập, máy chấn: Tích hợp với màn chắn sáng để dừng máy ngay khi tay người chạm vào vùng nguy hiểm.
Câu hỏi thường gặp (FAQ)
1. Sản phẩm này khác gì so với rơ le an toàn thông thường?
G9SX là bộ điều khiển an toàn nâng cao, sử dụng ngõ ra MOS-FET thay vì tiếp điểm cơ khí, giúp tốc độ phản hồi nhanh hơn và tuổi thọ cao hơn.
2. Tôi có thể dùng thiết bị này cho 3 ngõ vào không?
Model G9SX-ADA222-T15-RT hỗ trợ tối đa 2 ngõ vào an toàn. Nếu bạn cần nhiều hơn, vui lòng tham khảo các model khác trong dòng G9SX.
3. Thời gian trễ (Time delay) có tác dụng gì?
Nó cho phép máy móc dừng từ từ hoặc chờ một khoảng thời gian nhất định trước khi ngắt hoàn toàn, tránh gây sốc cho hệ thống cơ khí.
4. Thiết bị này có chống nhiễu tốt không?
Có, sản phẩm đạt chuẩn CE, TUV, UL, được thiết kế đặc biệt để chống nhiễu điện từ trong môi trường nhà máy.
5. Tôi có thể lắp đặt G9SX-ADA222-T15-RT trực tiếp lên tường không?
Thiết bị hỗ trợ cả móc lắp thanh ray DIN và bắt vít, nên bạn hoàn toàn có thể lắp lên bề mặt phẳng.
6. Sản phẩm có đi kèm phụ kiện Y9S-03T1B-02A không?
Phụ kiện này thường được bán rời. Bạn có thể đặt mua kèm tại AUT VN để đảm bảo tính đồng bộ.
7. Làm sao để biết thiết bị đang hoạt động hay gặp lỗi?
Bạn hãy quan sát hệ thống đèn LED chỉ báo trên mặt trước của thiết bị để biết trạng thái vận hành hoặc mã lỗi.
8. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Omron.
9. AUT VN có hỗ trợ kỹ thuật khi lắp đặt không?
Có, AUT VN miễn phí hỗ trợ hướng dẫn cài đặt và sử dụng cho khách hàng.
10. Tôi có thể xuất hóa đơn VAT cho sản phẩm này không?
Có, AUT VN cam kết xuất hóa đơn VAT và cung cấp đầy đủ CO/CQ cho mọi sản phẩm.
Nguồn tham khảo: Omron Industrial Automation
