Timer Omron H3DS-ALC | Siêu Mỏng 17.5mm, Nguồn Đa Năng, Dải 120h - AUT VN

Thiết kế Slim siêu mỏng: Chiều rộng chỉ 17.5mm, giải pháp tối ưu cho tủ điện diện tích nhỏ.
Nguồn cấp đa năng: Tương thích dải rộng 24-230VAC và 24-48VDC, linh hoạt mọi hệ thống.
Dải thời gian cực rộng: Tùy chỉnh linh hoạt từ 0.1 giây đến 120 giờ.
Lắp đặt chuẩn DIN Rail: Gắn nhanh chóng trên thanh ray 35mm, giảm thời gian thi công.
Tiêu chuẩn công nghiệp: Tiếp điểm SPDT 5A bền bỉ, đạt chứng nhận UL, CSA, EN, IEC.

nhà chế tạo: Omron

SKU: H3DS-ALC

Giá cũ: 1.181.100 ₫

Giá bán: 944.880 ₫

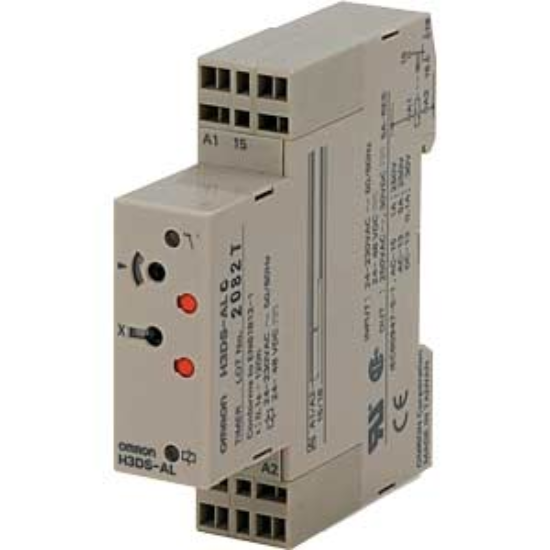

Giới thiệu về Timer Omron H3DS-ALC - Giải pháp định thời siêu mỏng cho công nghiệp

Timer Omron H3DS-ALC là bộ định thời (rơ le thời gian) analog cao cấp, được thiết kế đặc biệt để giải quyết bài toán tối ưu không gian trong các hệ thống điều khiển tự động hóa công nghiệp hiện đại. Với triết lý thiết kế "Slim", model H3DS-ALC sở hữu bề ngang chỉ 17.5mm, cho phép các kỹ sư điện bố trí nhiều thiết bị hơn trên cùng một thanh ray DIN mà không làm tăng kích thước tủ điện.

Sản phẩm không chỉ gây ấn tượng bởi kích thước mà còn bởi khả năng vận hành bền bỉ, độ chính xác cao và tính linh hoạt tuyệt đối trong cấp nguồn, biến nó trở thành lựa chọn hàng đầu cho các tủ điện Compact Panel. Sản phẩm được phân phối chính hãng bởi AUT VN.

Điểm nổi bật của Rơ le thời gian Omron H3DS-ALC

Tối ưu hóa diện tích tủ điện: Với chiều rộng 17.5mm, giúp giảm chi phí vỏ tủ và tạo không gian thoáng cho việc đi dây, tản nhiệt hiệu quả.
Khả năng tương thích nguồn tuyệt đối: Hoạt động được với dải điện áp cực rộng (24-230VAC và 24-48VDC), loại bỏ việc phải dự phòng nhiều model khác nhau.
Điều chỉnh analog trực quan: Hệ thống núm vặn cho phép thiết lập thời gian nhanh chóng, chính xác mà không cần lập trình phức tạp.
Độ tin cậy chuẩn Nhật Bản: Hoạt động ổn định trong môi trường nhiễu điện, sai số thấp, tuổi thọ tiếp điểm cao.
Tiêu chuẩn toàn cầu: Đầy đủ chứng nhận UL, CSA, EN và IEC, đảm bảo an toàn tuyệt đối cho hệ thống vận hành 24/7.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	H3DS-ALC
Điện áp nguồn (Power Supply)	24 đến 230 VAC / 24 đến 48 VDC
Dải thời gian cài đặt (Time Range)	0.1s, 1s, 10s, 1min, 10min, 1h, 10h, 120h
Kiểu đầu ra (Output)	Rơ-le SPDT (1 cực 2 vị trí)
Khả năng chịu tải (Contact Rating)	5A tại 250 VAC / 30 VDC (Tải điện trở)
Kích thước (RxCxS)	17.5mm x 80mm x 74mm
Cấp bảo vệ (Protection Class)	IP30
Nhiệt độ vận hành	-10°C đến +55°C

Lợi ích khi sử dụng Timer Omron H3DS-ALC

Tiết kiệm chi phí đầu tư: Giảm kích thước thiết bị giúp thu nhỏ tủ điện, trực tiếp giảm chi phí vỏ tủ.
Rút ngắn thời gian triển khai: Lắp đặt trên ray DIN siêu tốc giúp kỹ thuật viên đẩy nhanh tiến độ thi công.
Quản lý kho đơn giản: Nhờ dải nguồn đa năng, doanh nghiệp chỉ cần lưu kho một mã hàng cho nhiều ứng dụng khác nhau.
Vận hành an tâm: Thương hiệu Omron đảm bảo tính ổn định, giảm thiểu rủi ro dừng máy (downtime).

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Lắp đặt vật lý: Đặt Timer H3DS-ALC lên thanh ray DIN tiêu chuẩn 35mm, nhấn nhẹ để kẹp cố định thiết bị vào ray.
Bước 2: Đấu nối nguồn: Kết nối nguồn điện (24-230VAC hoặc 24-48VDC) vào các chân cấp nguồn theo sơ đồ in trên thân máy.
Bước 3: Đấu nối tiếp điểm: Kết nối chân chung (COM) và chân thường mở (NO) hoặc thường đóng (NC) vào thiết bị chấp hành.
Bước 4: Thiết lập thời gian: Xoay núm chọn dải thời gian (Scale) và tinh chỉnh giá trị chính xác qua núm Fine Adjust.
Bước 5: Vận hành: Cấp nguồn, kích hoạt tín hiệu và theo dõi đèn LED để xác nhận chu kỳ đóng ngắt.

Sản phẩm kết hợp tối ưu (isRelatedTo)

Để hệ thống hoạt động bền bỉ, AUT VN khuyến nghị kết hợp H3DS-ALC cùng:

Rơ-le trung gian Omron (MY Series): Tách biệt tải nặng để bảo vệ tiếp điểm của Timer.
Thanh ray DIN PFP-100N: Tạo nền tảng lắp đặt chắc chắn.
Cầu đấu dây (Terminal Block): Giúp việc đi dây gọn gàng, dễ bảo trì.
Bộ nguồn switching 24VDC: Cung cấp nguồn DC sạch, ổn định.

Ứng dụng thực tế của sản phẩm (Application)

Công nghiệp đóng gói: Điều khiển thời gian ép nhiệt, dán nhãn, chiết rót.
Hệ thống băng tải: Tạo độ trễ khởi động tuần tự để tránh sụt áp.
Quản lý chiếu sáng & HVAC: Tự động tắt/mở đèn nhà xưởng, quạt thông gió.
Hệ thống điều khiển PLC: Đóng vai trò rơ le thời gian dự phòng hoặc mạch an toàn.
Máy nén khí & Bơm nước: Điều khiển thời gian chạy/nghỉ bảo vệ động cơ.

Câu hỏi thường gặp (FAQ)

1. Timer Omron H3DS-ALC có thể dùng chung cho cả điện AC và DC không?
Có. Đây là ưu điểm vượt trội với dải nguồn đa năng từ 24-230VAC và 24-48VDC, phù hợp mọi tiêu chuẩn nguồn điện công nghiệp.

2. Tại sao tôi nên chọn H3DS-ALC thay vì các dòng Timer 8 chân truyền thống?
H3DS-ALC tối ưu không gian với chiều rộng chỉ 17.5mm và lắp trực tiếp lên ray DIN, giúp tủ điện gọn gàng và chuyên nghiệp hơn.

3. Dải thời gian cài đặt tối đa của sản phẩm là bao nhiêu?
Sản phẩm hỗ trợ dải thời gian cực kỳ linh hoạt, từ 0.1 giây cho đến 120 giờ.

4. Tôi có thể dùng tiếp điểm 5A để điều khiển trực tiếp motor lớn không?
Không nên. Bạn nên dùng H3DS-ALC để điều khiển rơ le trung gian hoặc khởi động từ nhằm bảo vệ thiết bị.

5. Sản phẩm này có chức năng lặp chu kỳ (Flicker) không?
Model H3DS-ALC chuyên dụng cho On-delay. Nếu cần chức năng nhấp nháy, hãy tham khảo dòng H3DKZ-F tại AUT VN.

6. Làm sao để phân biệt H3DS-ALC chính hãng Omron?
Hàng chính hãng có tem nhãn sắc nét, đầy đủ giấy tờ CO/CQ và được phân phối bởi AUT VN.

7. Thiết bị có chịu được môi trường nhiệt độ cao không?
H3DS-ALC hoạt động ổn định từ -10°C đến +55°C, phù hợp môi trường nhà xưởng Việt Nam.

8. Chỉ số IP30 nghĩa là gì?
IP30 bảo vệ thiết bị khỏi các vật thể rắn >2.5mm. Bạn nên lắp thiết bị bên trong tủ điện để bảo vệ tối ưu.

9. Sai số thời gian của Timer này là bao nhiêu?
Sản phẩm có độ chính xác rất cao, đáp ứng khắt khe các yêu cầu tự động hóa công nghiệp.

10. Mua Timer Omron H3DS-ALC tại AUT VN có được bảo hành không?
Có. Tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn Omron.

11. Tôi có thể thay thế H3DS-ALC cho các dòng Timer hãng khác không?
Có thể nếu các thông số tương đương, nhưng Omron luôn đảm bảo độ bền và ổn định cao nhất.

12. Việc thay thế thiết bị khi hỏng có khó không?
Rất dễ dàng nhờ thiết kế kẹp ray DIN, bạn có thể thay thế chỉ trong vài phút.
