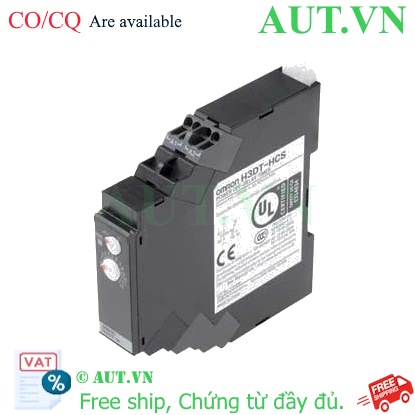

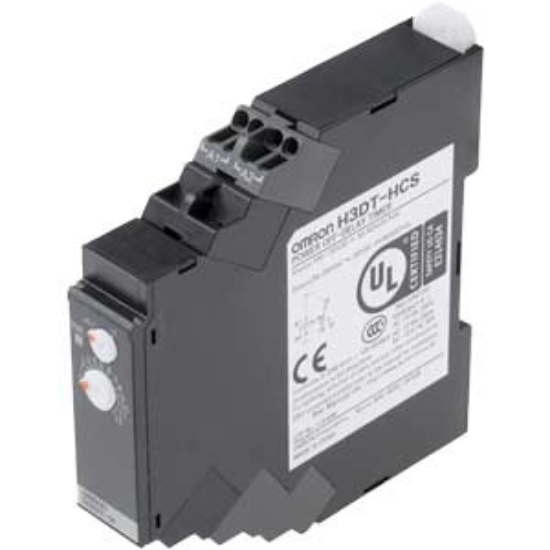

Timer Omron H3DT-HCS AC100-120V | Chế độ OFF Delay, Slim 17.5mm, Chính hãng AUT VN

Thương hiệu: Omron (Nhật Bản)
Model: H3DT-HCS AC100-120V
Chế độ: OFF Delay (Trễ khi ngắt nguồn)
Dải thời gian: 0.1s - 12s (Điều chỉnh analog)
Điện áp: 100-120VAC (Lưu ý: Không dùng cho 220V)
Thiết kế: Slim siêu mỏng 17.5mm, tối ưu tủ điện
Lắp đặt: Chuẩn thanh ray DIN hoặc bắt vít

nhà chế tạo: Omron

SKU: H3DT-HCS AC100-120V

Tải xuống mẫu

Giá cũ: 1.557.450 ₫

Giá bán: 1.245.960 ₫

Số lượng:

Giới thiệu Timer Omron H3DT-HCS AC100-120V

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát thời gian trễ chính xác là yếu tố sống còn để bảo vệ động cơ và tối ưu hóa chu kỳ máy. Timer Omron H3DT-HCS AC100-120V là dòng bộ định thời analog cao cấp, chuyên dụng cho chức năng OFF Delay (trễ khi ngắt nguồn). Với thiết kế Slim siêu mỏng chỉ 17.5mm, đây là giải pháp tối ưu giúp tiết kiệm diện tích tối đa cho tủ điện điều khiển mà vẫn đảm bảo độ tin cậy tuyệt đối từ thương hiệu Omron Nhật Bản.

Điểm nổi bật của Omron H3DT-HCS

Độ chính xác cực cao: Kiểm soát dải thời gian từ 0.1s đến 12s với sai số cực thấp, giúp hệ thống vận hành nhịp nhàng và an toàn.
Thiết kế Slim đột phá: Độ rộng chỉ 17.5mm giúp tăng mật độ thiết bị trong tủ điện, giảm đáng kể chi phí vỏ tủ và không gian lắp đặt.
Độ bền công nghiệp: Khả năng chống rung và hoạt động ổn định trong môi trường khắc nghiệt (nhiệt độ từ -20 đến 60°C).
Lắp đặt linh hoạt: Tích hợp ngàm lắp thanh ray DIN chuẩn quốc tế, giúp việc thi công và bảo trì trở nên cực kỳ nhanh chóng.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	H3DT-HCS AC100-120V
Thương hiệu	Omron (Nhật Bản)
Điện áp nguồn định mức	100...120VAC
Chế độ hoạt động	OFF Delay (Trễ khi ngắt nguồn)
Dải thời gian điều chỉnh	0.1 đến 12 giây (Analog)
Kiểu tiếp điểm đầu ra	SPDT (1 bộ tiếp điểm chuyển đổi)
Khả năng chịu tải tiếp điểm	5A tại 250VAC / 5A tại 30VDC
Phương thức kết nối	Đầu nối bắt vít (Screw terminals)
Kích thước (RxCxS)	17.5 x 100 x 90 mm
Cấp bảo vệ	IP30
Tiêu chuẩn quốc tế	CCC, CE, LR, UL

Nguồn tham khảo: Omron Global Official

Lợi ích khi sử dụng Timer Omron H3DT-HCS

Bảo vệ thiết bị tối đa: Chế độ OFF Delay cho phép các thiết bị như quạt làm mát hoặc bơm dầu tiếp tục chạy thêm một khoảng thời gian sau khi dừng máy chính, giúp giải nhiệt và tránh sốc áp.
Giảm thiểu thời gian dừng máy (Downtime): Sản phẩm chính hãng từ Omron giúp loại bỏ rủi ro hỏng hóc vặt, đảm bảo dây chuyền vận hành liên tục.
Tối ưu hóa không gian tủ điện: Thiết kế Slim siêu mỏng giúp kỹ sư dễ dàng bố trí nhiều linh kiện hơn, giảm kích thước tổng thể của hệ thống điều khiển.

Hướng dẫn sử dụng (How-to)

Bước 1 - Lắp đặt: Gắn thiết bị trực tiếp lên thanh ray DIN trong tủ điện hoặc sử dụng vít để cố định vào panel điều khiển.
Bước 2 - Đấu nối: Kết nối nguồn AC 100-120V vào các chân nguồn theo sơ đồ. Đấu nối tải (Load) vào tiếp điểm SPDT.
Bước 3 - Cài đặt thời gian: Sử dụng núm xoay analog trên mặt trước thiết bị để điều chỉnh dải thời gian trễ mong muốn (từ 0.1s đến 12s).
Bước 4 - Kiểm tra vận hành: Cấp nguồn và thử nghiệm ngắt nguồn để quan sát thời gian duy trì trạng thái tiếp điểm đầu ra.

Sản phẩm sử dụng chung với sản phẩm nào

Để đảm bảo tính đồng bộ và chuyên nghiệp cho tủ điện, AUT VN khuyên bạn nên kết hợp với:

Thanh ray DIN Omron: PFP-100N2, PFP-100N, PFP-50N.
Phụ kiện cố định: Tấm chặn PFP-M (End bracket), Front bracket Y92A-D1A.
Miếng đệm cách điện chuyên dụng: PFP-S.

Ứng dụng thực tế của sản phẩm

Hệ thống làm mát công nghiệp: Duy trì quạt tản nhiệt chạy thêm sau khi tắt động cơ chính.
Điều khiển khí nén: Tạo độ trễ đóng/ngắt cho van điện từ (Solenoid valve) nhằm ổn định áp suất khí.
Dây chuyền đóng gói: Điều phối thời gian dừng của băng tải và các xi lanh khí nén theo trình tự.
Chiếu sáng nhà xưởng: Thiết lập thời gian tắt đèn trễ để đảm bảo an toàn cho nhân viên khi rời khu vực làm việc.

Câu hỏi thường gặp (FAQ)

1. Timer Omron H3DT-HCS có dùng được cho nguồn 220V không?

Trả lời: Tuyệt đối KHÔNG. Sản phẩm này được thiết kế chuyên dụng cho điện áp AC 100-120V. Việc cấp nguồn 220V sẽ làm cháy thiết bị ngay lập tức.

2. Chế độ OFF Delay hoạt động như thế nào?

Trả lời: Khi nguồn cấp bị ngắt, tiếp điểm đầu ra sẽ không chuyển trạng thái ngay mà sẽ duy trì trạng thái hiện tại trong khoảng thời gian bạn đã cài đặt, sau đó mới chuyển về trạng thái nghỉ.

3. Thiết kế Slim 17.5mm có ưu điểm gì vượt trội?

Trả lời: Ưu điểm lớn nhất là tiết kiệm diện tích. Bạn có thể lắp được nhiều thiết bị hơn trên cùng một chiều rộng thanh ray, giúp tủ điện gọn gàng và nhỏ xinh hơn.
