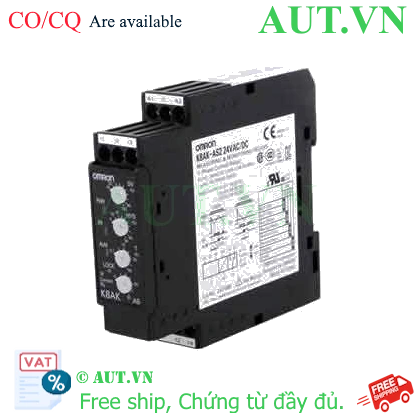

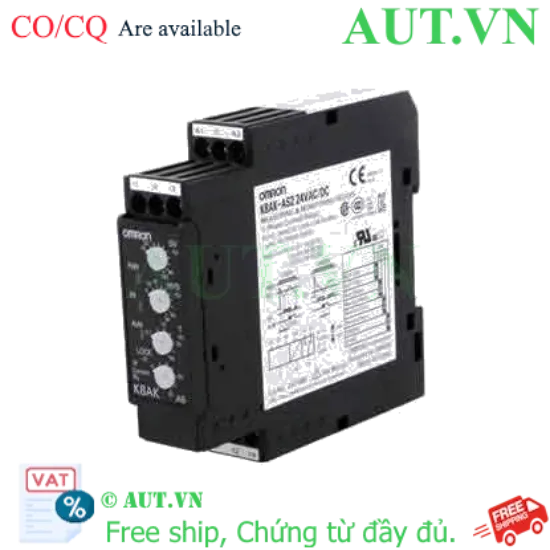

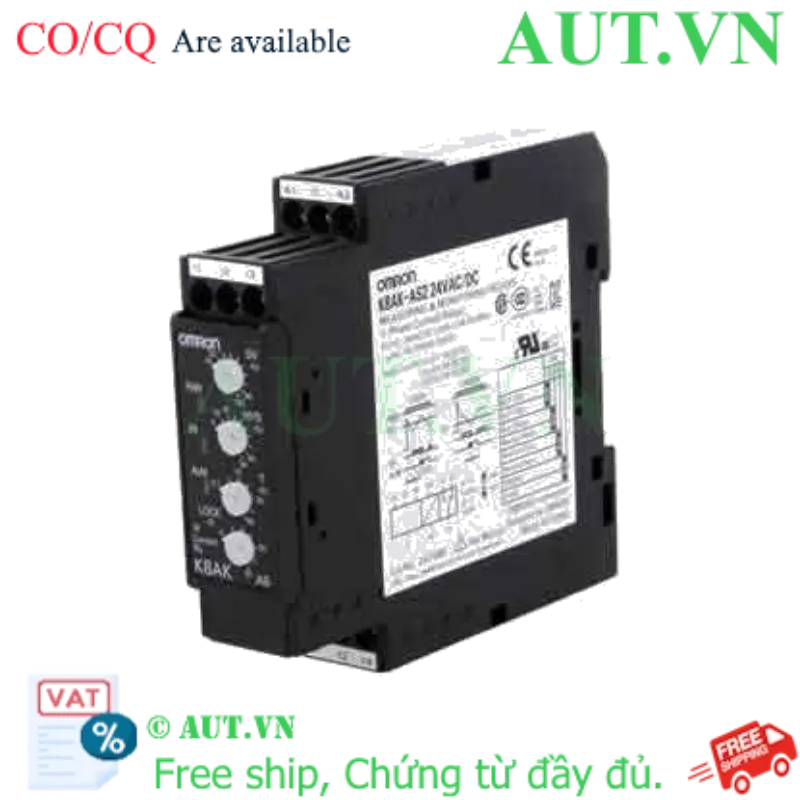

Rơ Le Giám Sát Dòng Omron K8AK-AS2 24VAC/DC: Bảo Vệ Quá Dòng, Sụt Dòng, Thiết Kế Slim Siêu Gọn

Lợi Ích Khi Lắp Đặt Rơ Le Giám Sát Dòng Omron K8AK-AS2

• Triệt Tiêu Nguy Cơ Cháy Nổ: Tự động ngắt nguồn ngay khi phát hiện quá tải, bảo vệ an toàn cho hệ thống điện và con người.
• Chống Chạy Khô Tuyệt Đối: Phát hiện sụt dòng khi máy bơm mất nước, ngăn chặn hư hỏng phớt cơ khí và cháy cuộn dây.
• Tối Ưu Chi Phí Bảo Trì: Cảnh báo sớm các dấu hiệu bất thường của tải, chuyển từ bảo trì khắc phục sang bảo trì phòng ngừa.
• Vận Hành Ổn Định 24/7: Độ bền chuẩn công nghiệp từ Omron giúp thiết bị hoạt động bền bỉ, không gây gián đoạn sản xuất.
• Tích Hợp Linh Hoạt: Tiếp điểm SPDT cho phép kết nối dễ dàng với PLC, Contactor hoặc hệ thống còi báo động.

Hướng Dẫn Lắp Đặt Và Cài Đặt (How-to)

1. Bước 1: Lắp đặt vật lý: Gắn rơ le K8AK-AS2 lên thanh ray DIN. Lưu ý để khoảng hở xung quanh để đảm bảo tản nhiệt tốt nhất.
2. Bước 2: Đấu nối nguồn: Cấp nguồn 24VAC hoặc 24VDC vào các chân nguồn theo sơ đồ đấu nối.
3. Bước 3: Kết nối mạch giám sát: Luồn dây pha của tải qua lỗ đo của rơ le. Nếu dòng tải lớn hơn 8A, bắt buộc sử dụng thêm biến dòng CT.
4. Bước 4: Thiết lập ngưỡng dòng: Xoay núm điều chỉnh để cài đặt giá trị dòng điện (Ampe) cho mức Quá dòng và Sụt dòng phù hợp với thông số tải.
5. Bước 5: Cài đặt thời gian trễ: Điều chỉnh thời gian trễ để tránh việc rơ le tác động nhầm trong giai đoạn khởi động của động cơ.
6. Bước 6: Kiểm tra vận hành: Cấp nguồn, theo dõi đèn LED trạng thái và mô phỏng sự cố (ví dụ ngắt tải) để xác nhận rơ le hoạt động chính xác.

Sản Phẩm Sử Dụng Chung Với Omron K8AK-AS2

Để tạo thành một hệ thống bảo vệ toàn diện, K8AK-AS2 nên được kết hợp với:

• Biến Dòng (Current Transformer - CT): Dùng khi giám sát dòng điện lớn hơn 8A (ví dụ CT 50/5A).
• Contactor (Khởi động từ): Dùng tiếp điểm của K8AK-AS2 để điều khiển cuộn hút Contactor nhằm ngắt nguồn tải.
• Bộ PLC (Siemens, Mitsubishi, Omron...): Thu thập tín hiệu cảnh báo để quản lý tập trung và lưu trữ log sự cố.
• Bộ Nguồn Công Nghiệp 24VDC: Đảm bảo nguồn nuôi ổn định, chống nhiễu cho rơ le.
• Hệ Thống Cảnh Báo: Đèn tháp, còi báo để thông báo trực quan cho người vận hành.

Ứng Dụng Thực Tế Của Sản Phẩm

Rơ le Omron K8AK-AS2 là lựa chọn hàng đầu trong các kịch bản:

• Bảo vệ động cơ 1 pha: Phát hiện kẹt rotor (quá dòng) hoặc đứt dây truyền động (sụt dòng).
• Hệ thống máy bơm nước: Chức năng chống chạy khô (Dry run protection) khi bể cạn nước hoặc tắc đường ống.
• Máy nén khí & Máy lạnh: Giám sát dòng điện máy nén để bảo vệ block máy.
• Hệ thống sưởi điện: Cảnh báo ngay khi đứt thanh nhiệt hoặc hỏng điện trở (sụt dòng).
• Dây chuyền băng tải: Phát hiện kẹt sản phẩm gây quá tải động cơ, ngăn chặn hư hỏng cơ khí.

Câu Hỏi Thường Gặp (FAQ)

1. Omron K8AK-AS2 dùng cho điện 1 pha hay 3 pha?

Sản phẩm này chuyên dụng cho giám sát dòng điện 1 pha. Với hệ thống 3 pha, quý khách vui lòng tham khảo dòng rơ le giám sát pha chuyên dụng của Omron.

2. Tôi có thể dùng K8AK-AS2 thay cho CB chống giật (RCCB) không?

Không. CB chống giật bảo vệ con người khỏi dòng rò. K8AK-AS2 bảo vệ thiết bị khỏi quá tải và mất tải. Bạn nên sử dụng cả hai để bảo vệ toàn diện.

3. Làm sao để giám sát dòng 50A bằng rơ le này khi dòng tối đa là 8A?

Bạn cần lắp thêm một Biến dòng (CT) với tỉ số tương ứng (ví dụ 50/5A). CT sẽ giảm dòng 50A xuống 5A để rơ le có thể đo và xử lý.

4. Tại sao rơ le ngắt ngay khi vừa khởi động máy?

Điều này thường do dòng khởi động (inrush current) của động cơ cao hơn ngưỡng cài đặt. Hãy tăng Thời gian trễ khởi động (Startup time) để bỏ qua giai đoạn này.

5. Tiếp điểm SPDT của K8AK-AS2 có ý nghĩa gì?

SPDT (Single Pole Double Throw) là tiếp điểm đơn chuyển đổi (1 Common, 1 NO, 1 NC), cho phép bạn linh hoạt chọn chế độ ngắt mạch hoặc kích hoạt báo động.

6. Sự khác biệt giữa Reset Tự động và Reset Thủ công là gì?

Reset tự động sẽ đóng mạch khi dòng điện trở lại bình thường. Reset thủ công yêu cầu con người nhấn nút xác nhận, đảm bảo sự cố đã được xử lý triệt để trước khi khởi động lại.

7. Sản phẩm K8AK-AS2 có bảo hành chính hãng không?

Có, sản phẩm được bảo hành chính hãng theo tiêu chuẩn Omron khi mua tại AUT VN.

8. Đèn LED trên thiết bị hiển thị trạng thái gì?

Đèn LED chỉ báo trạng thái nguồn (Power) và trạng thái tác động (Trip). Khi đèn Trip sáng, hệ thống đang gặp sự cố quá dòng hoặc sụt dòng.

9. Thiết bị có hoạt động được trong môi trường nhiệt độ cao không?

K8AK-AS2 hoạt động tốt từ -20°C đến 60°C. Nếu tủ điện quá nóng, khuyến nghị lắp thêm quạt thông gió để tăng tuổi thọ thiết bị.

10. Mua Omron K8AK-AS2 tại AUT VN có lợi ích gì?

Quý khách nhận được hàng chính hãng 100%, đầy đủ CO/CQ, hóa đơn VAT và hỗ trợ kỹ thuật lắp đặt, cài đặt miễn phí từ chuyên gia.
