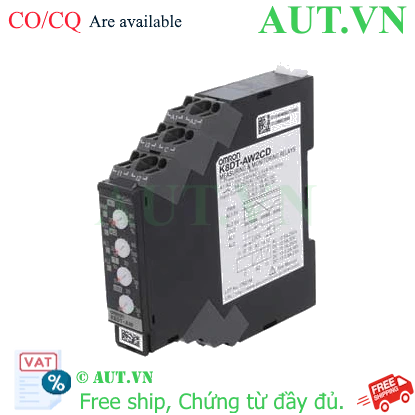

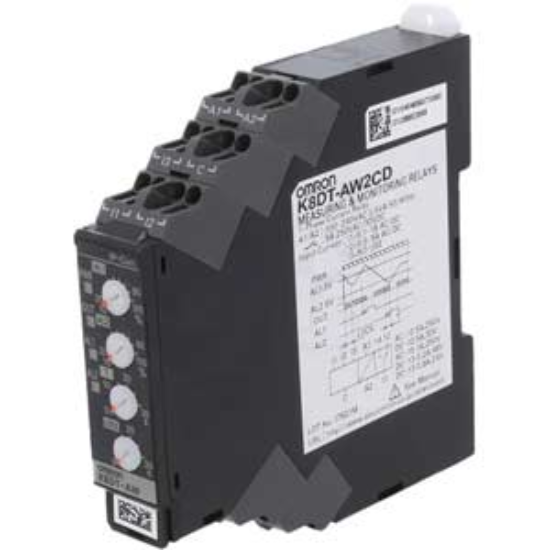

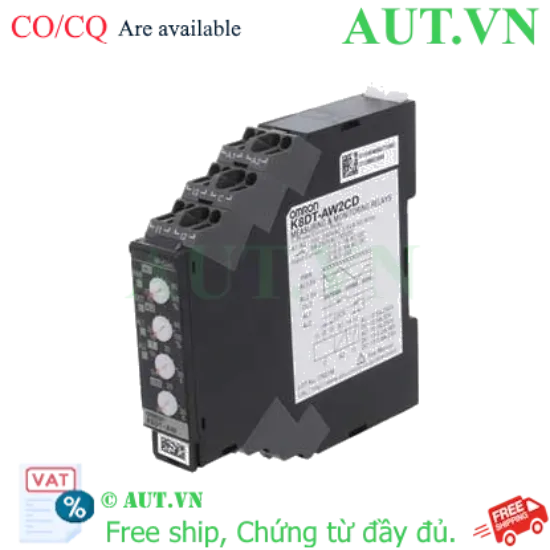

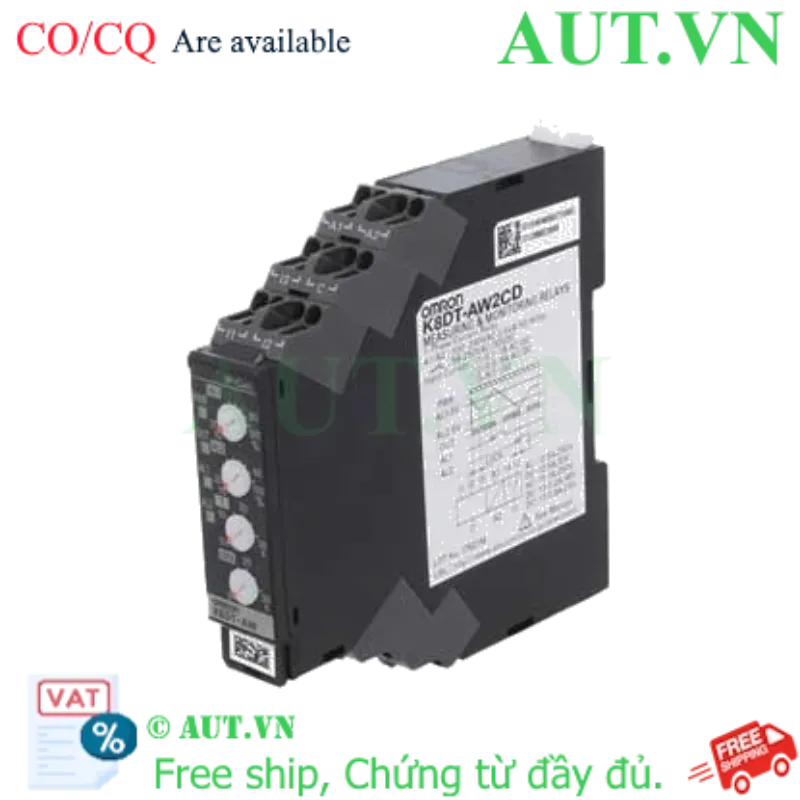

Rơ le bảo vệ dòng Omron K8DT-AW2CD là giải pháp giám sát cường độ dòng điện điện tử tiên tiến, được thiết kế chuyên dụng để bảo vệ động cơ và các hệ thống truyền động trong môi trường công nghiệp khắc nghiệt. Khác với các dòng rơ le nhiệt thông thường chỉ có chức năng bảo vệ quá tải, K8DT-AW2CD mang đến khả năng giám sát kép vượt trội: phát hiện cả quá dòng (ngăn chặn cháy động cơ) và sụt dòng (ngăn chặn tình trạng máy bơm chạy khô hoặc đứt dây tải). Tại AUT VN, chúng tôi cung cấp thiết bị chính hãng nhằm giúp doanh nghiệp giảm thiểu downtime và kéo dài tuổi thọ thiết bị vận hành.
Điểm nổi bật của Omron K8DT-AW2CD
- Công nghệ điện tử chính xác: Khả năng phản hồi cực nhanh với sai số thấp, đảm bảo ngắt mạch ngay lập tức khi có biến động dòng điện bất thường.
- Tối ưu diện tích tủ điện: Với thiết kế Slim siêu mỏng 17.5mm, thiết bị giúp tiết kiệm tối đa không gian cho các hệ thống điều khiển hiện đại.
- Cài đặt linh hoạt & dễ dàng: Cho phép tùy chỉnh ngưỡng dòng điện và thời gian trễ (delay time) trực tiếp qua biến trở và switch trên mặt thiết bị.
- Độ bền chuẩn công nghiệp: Sản phẩm Omron nổi tiếng với sự ổn định cao, khả năng chống nhiễu điện từ (EMI) cực tốt.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Model | K8DT-AW2CD |
| Chức năng bảo vệ | Quá dòng (Overcurrent) & Sụt dòng (Undercurrent) |
| Điện áp nguồn điều khiển | 24VAC / 24VDC |
| Dải dòng cài đặt mức thấp | 1...5A, 2...20A, 5...25A, 80...200A (Tùy chọn theo dải đo) |
| Dải dòng cài đặt mức cao | 0.1...1AAC, 0.1...1ADC, 0.5...5AAC, 0.5...5ADC |
| Cấu hình tiếp điểm đầu ra | SPDT (1 tiếp điểm chuyển đổi C/O) |
| Thời gian tác động (Delay) | 0.1 đến 30 giây (Điều chỉnh qua biến trở) |
| Chế độ Reset | Tự động (Automatic) hoặc Thủ công (Manual) |
| Khả năng đóng cắt tiếp điểm | 5A tại 250VAC, 5A tại 30VDC |
| Tiêu chuẩn lắp đặt | Gắn thanh ray DIN (DIN Rail) |
| Cấp bảo vệ | IP20 |
| Kích thước (RxCxS) | 17.5mm x 90mm x 90mm |
Lợi ích khi sử dụng Omron K8DT-AW2CD
- An toàn tuyệt đối cho thiết bị: Ngăn ngừa rủi ro hỏa hoạn và hư hỏng động cơ do quá tải hoặc mất tải đột ngột.
- Tối ưu chi phí bảo trì: Phát hiện sớm các lỗi cơ khí (kẹt băng tải, hỏng phớt bơm) giúp sửa chữa kịp thời, tránh thay thế thiết bị đắt tiền.
- Lắp đặt linh hoạt: Thiết kế Slim giúp kỹ thuật viên dễ dàng tích hợp vào mọi không gian tủ điện chật hẹp.
- Hỗ trợ kỹ thuật chuyên sâu: Khi mua hàng tại AUT VN, quý khách được tư vấn giải pháp lắp đặt và lựa chọn biến dòng (CT) chuẩn xác nhất.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1 - Lắp đặt vật lý: Gắn rơ le K8DT-AW2CD lên thanh ray DIN trong tủ điện điều khiển.
- Bước 2 - Đấu nối hệ thống:
- Cấp nguồn nuôi 24VAC/VDC vào các chân nguồn theo sơ đồ hãng.
- Luồn dây pha của tải qua biến dòng (CT) và nối vào terminal của rơ le.
- Kết nối tiếp điểm SPDT vào mạch điều khiển (như cuộn hút Contactor) để thực hiện lệnh ngắt tải khi có sự cố.
- Bước 3 - Cấu hình dải đo: Sử dụng các switch trên mặt thiết bị để chọn dải đo phù hợp với công suất động cơ thực tế.
- Bước 4 - Thiết lập ngưỡng: Điều chỉnh biến trở để cài đặt giá trị dòng điện tối thiểu (chống chạy khô) và tối đa (chống quá tải).
- Bước 5 - Kiểm tra: Cấp nguồn, vận hành tải thực tế và quan sát đèn LED chỉ báo để tinh chỉnh ngưỡng an toàn.
Sản phẩm sử dụng kết hợp (isRelatedTo)
Để hệ thống bảo vệ đạt hiệu quả tối ưu, cần trang bị thêm:
- Biến dòng (Current Transformer - CT): Bắt buộc phải có để chuyển đổi dòng điện lớn về dải đo an toàn của rơ le.
- Contactor Omron: Dùng tiếp điểm của rơ le để điều khiển đóng cắt dòng điện lớn cho động cơ.
- Bộ nguồn DC 24V: Cung cấp nguồn nuôi ổn định cho thiết bị hoạt động.
Ứng dụng thực tế (Application)
- Hệ thống bơm nước/hóa chất: Chống chạy khô (Dry-run protection), bảo vệ cánh bơm và phớt cơ khí khi bể cạn.
- Hệ thống băng tải: Phát hiện sự cố kẹt sản phẩm gây quá tải hoặc đứt dây băng tải gây sụt dòng.
- Quạt thông gió công nghiệp: Bảo vệ động cơ khi bị kẹt cánh quạt hoặc xảy ra sự cố mất pha/đứt dây.
- Máy nén khí: Giám sát dòng vận hành, ngăn ngừa hỏng hóc do vận hành quá tải kéo dài.
Câu hỏi thường gặp (FAQ)
1. Omron K8DT-AW2CD khác gì so với rơ le nhiệt?
Rơ le nhiệt bảo vệ dựa trên nhiệt độ và chỉ chống quá tải. K8DT-AW2CD là rơ le điện tử, bảo vệ cả QUÁ DÒNG và SỤT DÒNG với tốc độ phản hồi cực nhanh.
2. Tôi có cần dùng thêm biến dòng (CT) không?
Có. Vì thiết bị này giám sát dòng điện qua CT, bạn cần chọn CT có tỉ số phù hợp với dòng định mức của động cơ để đảm bảo độ chính xác.
3. Thiết bị này có dùng được nguồn 220V không?
Không. Model này yêu cầu nguồn cấp 24VAC hoặc 24VDC. Bạn cần sử dụng thêm bộ nguồn chuyển đổi nếu muốn dùng điện lưới.
4. Tại sao phải cài đặt thời gian trễ (Delay)?
Để tránh rơ le ngắt nhầm do dòng khởi động (inrush current) của động cơ thường rất cao trong vài giây đầu khi vừa bật máy.
5. Làm thế nào để nhận biết thiết bị đang báo lỗi?
Quan sát đèn LED chỉ báo trên mặt trước. Khi dòng điện vượt ngưỡng hoặc thấp hơn ngưỡng cài đặt, đèn LED sẽ thay đổi trạng thái báo lỗi.
6. Tiếp điểm SPDT chịu tải được bao nhiêu?
Tiếp điểm này chịu tải tối đa 5A. Đối với động cơ công suất lớn, bạn bắt buộc phải dùng tiếp điểm này để điều khiển Contactor trung gian.
7. Tôi nên chọn chế độ Reset nào?
Reset Tự động phù hợp cho quy trình sản xuất tự động. Reset Thủ công an toàn hơn, yêu cầu người vận hành kiểm tra nguyên nhân trước khi chạy lại máy.
8. Thiết bị này có bảo vệ được tình trạng mất pha không?
K8DT-AW2CD bảo vệ dựa trên dòng điện. Khi mất pha, dòng ở các pha còn lại sẽ thay đổi đột ngột, giúp rơ le tác động ngắt. Tuy nhiên, để chuyên dụng cho mất pha, nên dùng dòng K8AK.
9. Kích thước Slim 17.5mm có gây nóng thiết bị không?
Thiết kế Slim này đã được Omron tính toán tiêu chuẩn tản nhiệt công nghiệp, đảm bảo hoạt động ổn định ngay cả khi lắp đặt mật độ cao trong tủ điện.
10. Mua hàng tại AUT VN có đảm bảo không?
AUT VN cam kết cung cấp hàng Omron chính hãng 100%, đầy đủ chứng chỉ CO/CQ và hỗ trợ kỹ thuật tận tình cho khách hàng.
Nguồn tham khảo: Omron Industrial Automation
