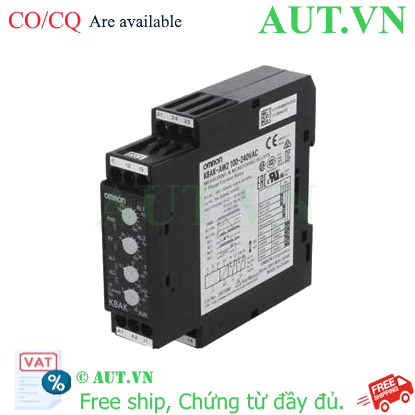

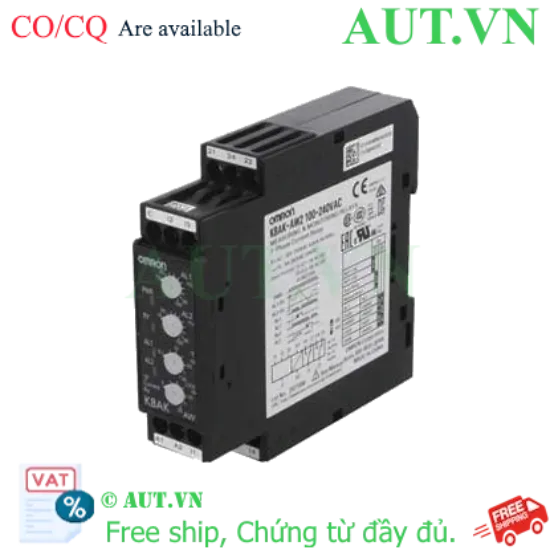

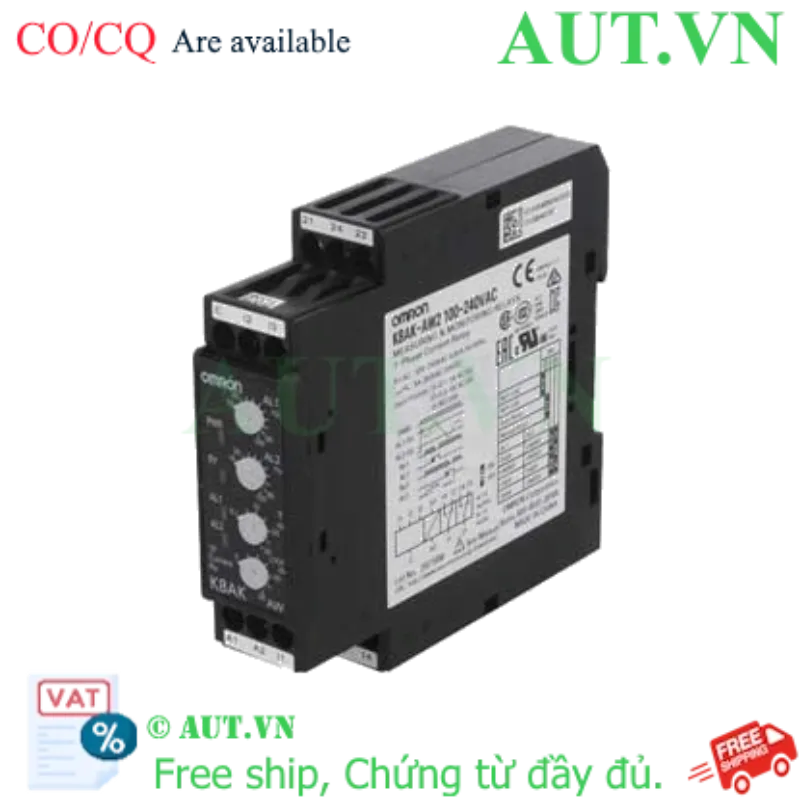

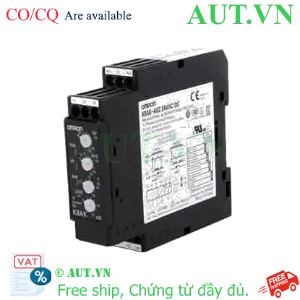

Rơ Le Giám Sát Dòng Điện Omron K8AK-AW2 (100-240VAC) - Bảo Vệ Quá Dòng & Sụt Dòng

**Chức năng chính:** Giám sát và bảo vệ thiết bị khỏi tình trạng quá dòng (Overcurrent) và sụt dòng (Undercurrent).
**Điện áp hoạt động:** Dải rộng 100-240VAC, phù hợp đa dạng hệ thống điện công nghiệp.
**Thiết kế tối ưu:** Kích thước nhỏ gọn, lắp đặt nhanh chóng trên thanh ray DIN (DIN Rail).
**Độ chính xác cao:** Thương hiệu Omron Nhật Bản, đảm bảo phản ứng tức thời với các sự cố điện.
**Tiếp điểm linh hoạt:** Cấu hình SPDT giúp dễ dàng kết nối và điều khiển các thiết bị ngắt mạch.

nhà chế tạo: Omron

SKU: K8AK-AW2 100-240VAC

Tải xuống mẫu

Giá cũ: 2.991.000 ₫

Giá bán: 2.392.800 ₫

Số lượng:

Giới thiệu Rơ le giám sát dòng điện Omron K8AK-AW2

Trong các hệ thống điện công nghiệp hiện đại, việc bảo vệ động cơ và các tải quan trọng khỏi các sự cố dòng điện là ưu tiên hàng đầu. Rơ le giám sát dòng điện Omron K8AK-AW2 là giải pháp chuyên nghiệp giúp phát hiện tức thời các tình trạng bất thường như quá tải hoặc sụt dòng đột ngột. Với dải điện áp hoạt động rộng từ 100-240VAC, thiết bị này đảm bảo tính ổn định cực cao, giúp ngăn ngừa hư hỏng thiết bị trước khi sự cố gây ra thiệt hại lớn. Đây là lựa chọn tin cậy để duy trì sự vận hành liên tục cho dây chuyền sản xuất của bạn.

Điểm nổi bật của Omron K8AK-AW2

Độ chính xác tuyệt đối: Khả năng nhận diện sai lệch dòng điện cực nhỏ, giúp bảo vệ thiết bị ngay từ giai đoạn sớm nhất của sự cố.
Cài đặt thông minh: Người dùng có thể tùy chỉnh linh hoạt ngưỡng dòng điện và thời gian trễ (delay) để phù hợp với đặc tính khởi động của từng loại tải.
Hiển thị trực quan: Trang bị đèn LED chỉ thị trạng thái rõ ràng, giúp kỹ thuật viên dễ dàng giám sát vận hành từ xa.
Độ bền chuẩn công nghiệp: Sản phẩm từ Omron danh tiếng, được thiết kế để hoạt động bền bỉ trong môi trường nhiệt độ và độ ẩm khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	K8AK-AW2 100-240VAC
Chức năng bảo vệ	Quá dòng (Overcurrent), Sụt dòng (Undercurrent)
Điện áp điều khiển	100...240VAC (50/60Hz)
Cấu hình tiếp điểm	SPDT (1 cặp tiếp điểm chuyển đổi)
Dải cài đặt dòng thấp	Tùy chọn theo model (Ví dụ: 1...5A, 2...20A, 5...25A, 80...200A)
Dải cài đặt quá dòng	Tùy chọn theo model (Ví dụ: 0.1...1AAC, 0.5...5ADC...)
Thời gian tác động (Delay)	0.1 đến 30 giây
Phương pháp reset	Tự động (Auto) hoặc Thủ công (Manual)
Khả năng đóng cắt tải	5A tại 250VAC, 5A tại 30VDC
Kiểu lắp đặt	Gắn thanh ray DIN (DIN Rail)
Kích thước (Rộng x Cao x Sâu)	22.5mm x 90mm x 100mm
Cấp bảo vệ	IP20
Nhiệt độ hoạt động	-20 đến 60°C
Thiết bị hỗ trợ	Yêu cầu sử dụng kèm Biến dòng (Current Transformer - CT)

Nguồn tham khảo kỹ thuật: Omron Industrial Automation

Lợi ích khi sử dụng Omron K8AK-AW2

Bảo vệ tài sản tối ưu: Ngăn chặn triệt để tình trạng cháy động cơ, máy bơm do quá tải hoặc mất pha/sụt dòng điện.
Giảm thiểu downtime (thời gian dừng máy): Phát hiện lỗi sớm giúp thực hiện bảo trì chủ động, tránh việc dừng dây chuyền sản xuất đột ngột gây thiệt hại kinh tế.
Tiết kiệm chi phí vận hành: Chi phí đầu tư cho rơ le giám sát cực kỳ thấp so với chi phí thay thế các hệ thống động cơ hoặc máy móc đắt tiền.

Hướng dẫn sử dụng (How-to)

Bước 1: Lắp đặt: Gắn thiết bị lên thanh ray DIN trong tủ điện điều khiển một cách chắc chắn.
Bước 2: Kết nối nguồn: Đấu nối nguồn cấp 100-240VAC vào các chân terminal được quy định trên thiết bị.
Bước 3: Kết nối biến dòng (CT): Lắp đặt biến dòng (CT) quanh dây pha của tải cần giám sát, sau đó đưa tín hiệu từ CT về các chân đầu vào dòng điện của K8AK-AW2.
Bước 4: Cài đặt thông số: Sử dụng biến trở trên mặt thiết bị để điều chỉnh ngưỡng dòng điện (Overcurrent/Undercurrent) và thời gian trễ (Time delay) phù hợp với tải.
Bước 5: Kiểm tra: Giả lập tình trạng quá tải hoặc ngắt dòng để kiểm tra xem tiếp điểm SPDT có đóng/ngắt chính xác theo cài đặt hay không.

Sản phẩm sử dụng chung với

Để đảm bảo hệ thống bảo vệ toàn diện, quý khách nên kết hợp sản phẩm này với:

Biến dòng (Current Transformer - CT): Bắt buộc phải có để chuyển đổi dòng điện lớn thành tín hiệu chuẩn cho rơ le.
Aptomat (MCCB/MCB): Để bảo vệ ngắn mạch và bảo vệ tổng thể cho hệ thống.
Bộ nguồn AC/DC: Đảm bảo nguồn cấp ổn định cho các thiết bị điều khiển trong tủ điện.

Ứng dụng sản phẩm

Sản phẩm được ứng dụng rộng rãi và hiệu quả trong:

Hệ thống máy bơm nước công nghiệp và trạm bơm.
Các dây chuyền băng tải, máy đóng gói trong nhà máy.
Hệ thống bảo vệ động cơ trong các máy lạnh trung tâm (Chiller).
Giám sát dòng điện trong các tủ điện phân phối chính.

Câu hỏi thường gặp (FAQ)

1. Omron K8AK-AW2 có thể đo trực tiếp dòng điện lớn không?

Không, thiết bị này được thiết kế để nhận tín hiệu từ Biến dòng (CT). Bạn cần sử dụng kèm CT để chuyển đổi dòng điện lớn thành dòng tín hiệu nhỏ mà rơ le có thể đọc được một cách chính xác.

2. Tại sao tôi cần cả bảo vệ quá dòng và sụt dòng?

Quá dòng bảo vệ thiết bị khỏi bị nóng và cháy khi tải quá lớn. Sụt dòng bảo vệ khi động cơ bị mất pha, đứt dây hoặc chạy không tải, những tình trạng cũng gây hại nghiêm trọng cho động cơ.

3. Tôi có thể cài đặt thời gian trễ để tránh nhảy rơ le khi khởi động không?

Hoàn toàn được. Bạn có thể cài đặt thời gian trễ từ 0.1 đến 30 giây để bù đắp cho dòng điện khởi động (inrush current) của động cơ.

4. Thiết bị này có lắp được trên thanh ray DIN không?

Có, thiết kế chuẩn công nghiệp cho phép lắp đặt cực kỳ dễ dàng và gọn gàng trên thanh ray DIN trong mọi loại tủ điện.

5. Làm thế nào để biết thiết bị đang hoạt động hoặc đang báo lỗi?

Bạn có thể quan sát trực tiếp qua các đèn LED chỉ thị trạng thái trên mặt trước của sản phẩm. Mỗi trạng thái đèn sẽ tương ứng với các mức dòng điện đã cài đặt.
