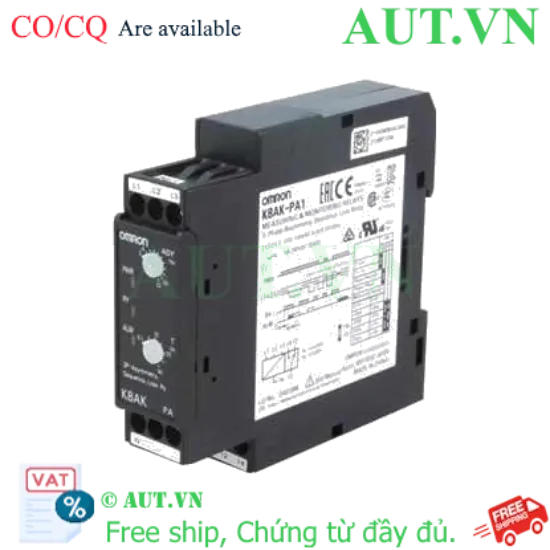

Giới thiệu Rơ le bảo vệ pha Omron K8AK-PA1

Trong vận hành hệ thống điện công nghiệp, các sự cố như mất pha, đảo thứ tự pha hoặc điện áp không cân bằng là "kẻ thù số 1" gây ra tình trạng cháy cuộn dây và hư hỏng động cơ điện. Rơ le bảo vệ pha Omron K8AK-PA1 được thiết kế như một thiết bị giám sát thông minh, liên tục theo dõi chất lượng nguồn điện 3 pha. Thiết bị sẽ tự động ngắt mạch ngay khi phát hiện bất kỳ sự cố bất thường nào, giúp doanh nghiệp bảo vệ tối đa tài sản máy móc và duy trì sự ổn định cho dây chuyền sản xuất.

Điểm nổi bật của sản phẩm

• Giám sát thông minh: Tự động phát hiện chính xác các lỗi mất pha, đảo pha và sự mất đối xứng điện áp (mất cân bằng pha) mà các thiết bị bảo vệ thông thường không thể thực hiện được.
• Độ tin cậy chuẩn Nhật Bản: Sản phẩm từ thương hiệu Omron danh tiếng, đảm bảo độ bền cực cao và khả năng chống nhiễu điện từ tuyệt vời trong môi trường công nghiệp nặng.
• Cài đặt tùy biến linh hoạt: Cho phép kỹ thuật viên dễ dàng điều chỉnh ngưỡng mất cân bằng pha (%) và thời gian trễ (delay time) để phù hợp với đặc tính tải của từng loại động cơ cụ thể.
• Thiết kế tối ưu: Module nhỏ gọn, chuẩn DIN Rail giúp việc lắp đặt trong tủ điện điều khiển trở nên gọn gàng, chuyên nghiệp và dễ dàng bảo trì.

Bảng thông số kỹ thuật chi tiết

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron K8AK-PA1

• Bảo vệ tài sản tối đa: Ngăn chặn triệt để rủi ro cháy nổ động cơ do sự cố điện, giúp doanh nghiệp tiết kiệm chi phí sửa chữa và thay thế máy móc.
• Tối ưu hóa vận hành: Đảm bảo hệ thống chỉ hoạt động khi nguồn điện đạt tiêu chuẩn, tránh các lỗi logic điều khiển gây dừng máy đột ngột.
• Giảm thiểu downtime: Nhờ đèn LED chỉ báo trạng thái trực quan, kỹ thuật viên có thể xác định nhanh nguyên nhân sự cố để xử lý kịp thời.

Hướng dẫn sử dụng (How-to)

1. Bước 1 - Lắp đặt: Gắn thiết bị lên thanh ray DIN trong tủ điện công nghiệp theo chiều dọc để đảm bảo hiệu quả tản nhiệt tốt nhất.
2. Bước 2 - Đấu nối: Kết nối nguồn điện 3 pha vào các chân đầu vào (L1, L2, L3) theo đúng sơ đồ kỹ thuật được in trực tiếp trên thân thiết bị.
3. Bước 3 - Cài đặt: Sử dụng tua vít nhỏ điều chỉnh biến trở trên mặt thiết bị để thiết lập ngưỡng mất cân bằng pha (%) và thời gian trễ (delay time) phù hợp với tải thực tế.
4. Bước 4 - Kiểm tra: Quan sát đèn LED trạng thái. Nên thực hiện giả lập tình trạng mất một pha để kiểm tra xem tiếp điểm có ngắt kịp thời hay không trước khi vận hành chính thức.

Sản phẩm trên sử dụng chung với sản phẩm nào

Để đạt hiệu quả bảo vệ toàn diện, K8AK-PA1 nên được kết hợp với:

• Thanh ray DIN: Các dòng Omron PFP-100N, PFP-50N để cố định thiết bị.
• Khởi động từ (Contactor): Đóng vai trò thực thi việc ngắt tải ngay lập tức khi rơ le báo lỗi.
• Rơ le nhiệt (Overload Relay): Bổ trợ bảo vệ quá tải dòng điện cho động cơ.

Ứng dụng sản phẩm

• Bảo vệ động cơ 3 pha trong các nhà máy sản xuất thực phẩm, dệt may, cơ khí.
• Hệ thống điều hòa trung tâm (HVAC) quy mô lớn.
• Các dây chuyền sản xuất tự động hóa công nghệ cao.
• Hệ thống máy nén khí và trạm bơm nước công nghiệp.

Câu hỏi thường gặp (FAQ)

1. K8AK-PA1 có khác gì so với Aptomat (CB) thông thường không?

Có. CB tập trung bảo vệ quá tải và ngắn mạch. K8AK-PA1 chuyên giám sát chất lượng điện (mất pha, đảo pha, lệch pha) - những lỗi cực kỳ nguy hiểm mà CB không thể phát hiện được.

2. Thiết bị này có bảo vệ được lỗi quá tải không?

Không. K8AK-PA1 chỉ chuyên trách bảo vệ các lỗi liên quan đến pha. Để bảo vệ quá tải, bạn cần lắp thêm Rơ le nhiệt (Overload Relay).

<

3. Tôi có thể điều chỉnh thời gian trễ bao lâu?

Đối với lỗi mất cân bằng pha, bạn có thể điều chỉnh thời gian trễ linh hoạt từ 0.1 giây đến 30 giây tùy theo nhu cầu của hệ thống.

4. Có dùng được cho nguồn điện 3 pha dân dụng không?

Hoàn toàn được, nếu nguồn điện 3 pha nằm trong dải điện áp hỗ trợ (115-240VAC).

5. Làm sao để biết thiết bị đang gặp lỗi hay chỉ là mất điện?

Bạn hãy quan sát đèn LED trên mặt thiết bị. Đèn LED sẽ chỉ báo cụ thể trạng thái lỗi (mất pha hoặc đảo pha), giúp bạn phân biệt nhanh.

6. Thiết bị có hoạt động khi điện áp bị sụt không?

Thiết bị giám sát sự mất cân bằng giữa các pha. Nếu sụt áp đều ở cả 3 pha mà không vi phạm ngưỡng cài đặt, thiết bị vẫn hoạt động bình thường.

7. Sản phẩm có lắp được trên thanh ray không?

Có, thiết kế chuẩn DIN Rail cực kỳ tiện lợi cho việc lắp đặt gọn gàng vào tủ điện.

8. Tại sao tôi nên mua sản phẩm tại AUT VN?

Tại AUT VN, chúng tôi cam kết cung cấp Omron chính hãng 100%, đầy đủ chứng chỉ CO/CQ, hóa đơn VAT và chính sách bảo hành chuyên nghiệp nhất.

9. Cần lưu ý gì khi đấu nối K8AK-PA1?

Quan trọng nhất là phải đấu đúng thứ tự pha và tuân thủ nghiêm ngặt sơ đồ đấu nối của hãng để tránh gây hư hỏng thiết bị.

10. K8AK-PA1 có thể lắp cho hệ thống 1 pha không?

Không, đây là thiết bị chuyên dụng chỉ dành riêng cho việc giám sát hệ thống điện 3 pha.

11. Thời gian phản ứng của rơ le là bao lâu?

Đối với các lỗi mất pha và đảo pha, thiết bị phản ứng siêu tốc chỉ trong 0.1 giây.

12. Sản phẩm có đạt tiêu chuẩn quốc tế không?

Có, sản phẩm đạt các tiêu chuẩn khắt khe như CCC, CSA, UL, CE và KC, đảm bảo an toàn tuyệt đối.
