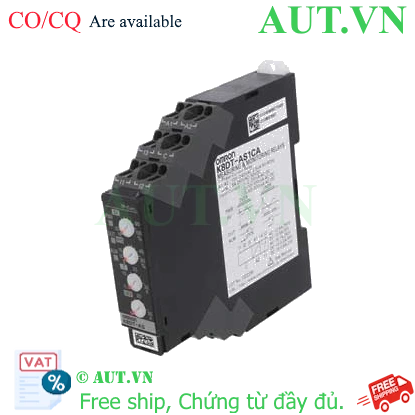

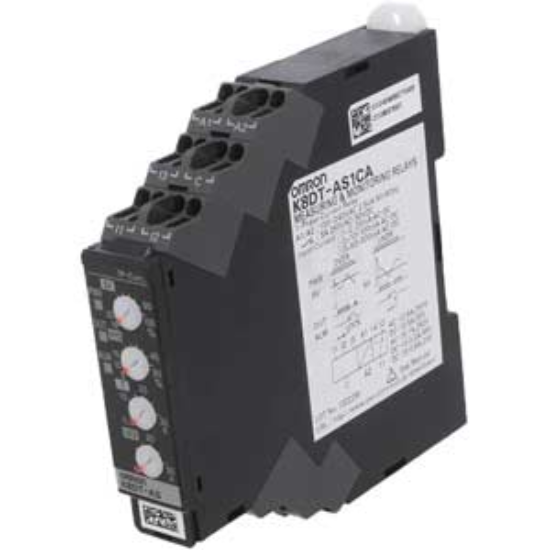

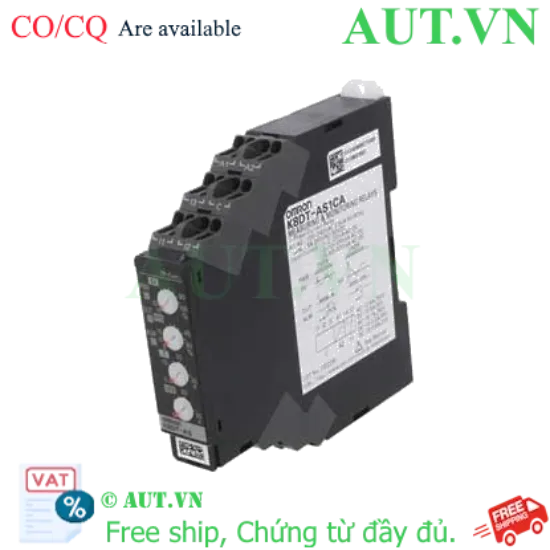

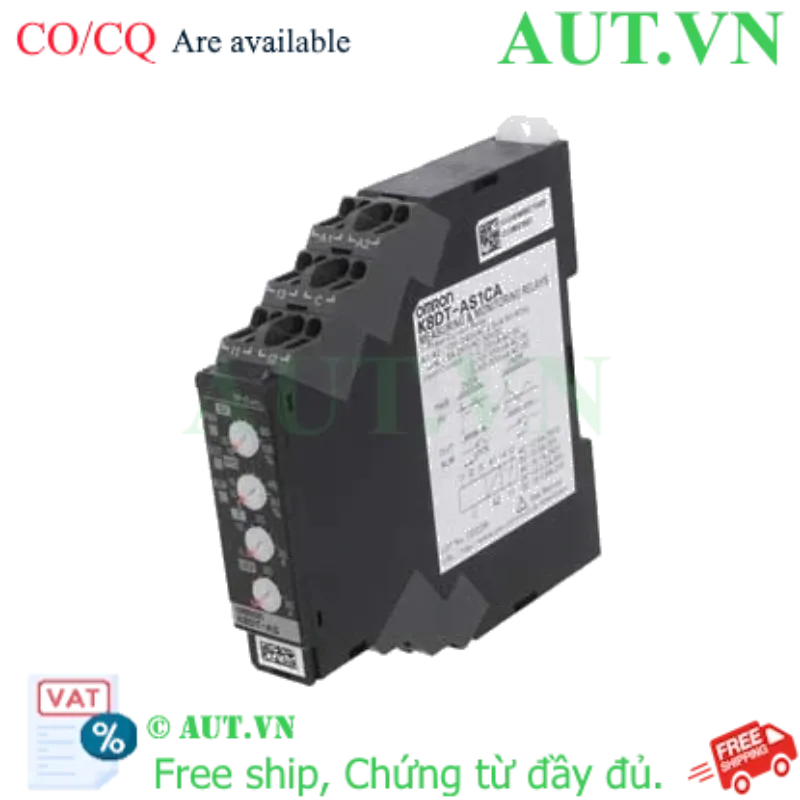

Rơ le giám sát dòng điện Omron K8DT-AS1CA | Chống quá dòng & Sụt dòng | 100-240VAC
- **Chức năng:** Giám sát và bảo vệ thiết bị khỏi tình trạng quá dòng (Overcurrent) và sụt dòng (Undercurrent).
- **Điện áp hoạt động:** Dải rộng 100...240VAC, phù hợp nhiều môi trường công nghiệp.
- **Cấu hình tiếp điểm:** SPDT (1C) linh hoạt cho các mạch điều khiển.
- **Lắp đặt:** Thiết kế nhỏ gọn, dễ dàng gắn trên thanh ray DIN.
- **Độ chính xác cao:** Sử dụng công nghệ giám sát analog của Omron Nhật Bản.
Giá cũ:
1.658.550 ₫
1.326.840 ₫
Giới thiệu Rơ le giám sát dòng điện Omron K8DT-AS1CA
Trong các hệ thống điện công nghiệp, việc bảo vệ động cơ và các phụ tải quan trọng khỏi sự cố dòng điện là yếu tố sống còn. Rơ le giám sát dòng điện Omron K8DT-AS1CA là giải pháp chuyên dụng giúp phát hiện nhanh chóng các hiện tượng quá tải hoặc sụt dòng bất thường. Với công nghệ từ thương hiệu Omron danh tiếng, sản phẩm đảm bảo tính chính xác cực cao, giúp ngăn ngừa hư hỏng thiết bị và giảm thiểu thời gian dừng máy không mong muốn.
Điểm nổi bật của Omron K8DT-AS1CA
- Bảo vệ kép thông minh: Không chỉ chống quá dòng, thiết bị còn phát hiện được tình trạng sụt dòng (mất pha hoặc tải nhẹ), giúp bảo vệ toàn diện cho động cơ.
- Khả năng tùy chỉnh linh hoạt: Người dùng dễ dàng cài đặt dải dòng điện và thời gian trễ (delay) để phù hợp với từng loại tải cụ thể.
- Thiết kế công nghiệp chuẩn mực: Kích thước cực kỳ tối ưu (chỉ 17.5mm chiều rộng), tiết kiệm không gian tủ điện.
- Độ bền cao: Chịu được môi trường làm việc khắc nghiệt với nhiệt độ từ -20 đến 60°C.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Model | K8DT-AS1CA |
| Loại thiết bị | Rơ le giám sát dòng điện (Current Monitoring Relay) |
| Điện áp nguồn | 100...240VAC (50/60Hz) |
| Chức năng bảo vệ | Quá dòng (Overcurrent) và Sụt dòng (Undercurrent) |
| Cấu hình tiếp điểm | SPDT (1 pha) |
| Dải dòng cài đặt (Dòng thấp) | 0.5...6A, 3...30A, 0.5...5A, 160...400A, 1...80A, 20...80A (tùy chọn theo biến dòng) |
| Dải dòng ngõ vào | 2...20mAAC, 10...100mAAC, 50...500mAAC, 10...100mADC, 2...20mADC, 50...500mADC... |
| Thời gian tác động (Trip time) | 0.1...30 giây |
| Thời gian khởi động (Start time) | 0.1...30 giây |
| Phương pháp reset | Tự động (Auto) hoặc Thủ công (Manual) |
| Khả năng đóng cắt (Tải thuần trở) | 5A tại 250VAC, 5A tại 30VDC |
| Kiểu lắp đặt | Gắn thanh ray DIN (DIN Rail) |
| Kiểu kết nối | Đầu nối dạng vít (Screw terminals) |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | UL, EN |
| Kích thước (RxCxS) | 17.5 x 90 x 90 mm |
| Trọng lượng | ~100g |
Nguồn tham khảo: Omron Industrial Automation Official
Lợi ích khi sử dụng Omron K8DT-AS1CA
- Bảo vệ động cơ tối ưu: Ngăn chặn cháy nổ động cơ do quá tải hoặc chạy không tải (sụt dòng).
- Tiết kiệm chi phí: Giảm thiểu chi phí sửa chữa và thay thế phụ tùng do sự cố điện.
- Dễ dàng vận hành: Giao diện cài đặt trực quan, giúp kỹ thuật viên thao tác nhanh chóng.
- An toàn hệ thống: Tăng cường độ tin cậy cho toàn bộ dây chuyền sản xuất.
Hướng dẫn sử dụng (How-to)
- Bước 1: Lắp đặt: Gắn thiết bị lên thanh ray DIN trong tủ điện.
- Bước 2: Kết nối nguồn: Đấu nối nguồn điện áp 100-240VAC vào các chân cấp nguồn theo sơ đồ.
- Bước 3: Kết nối biến dòng (CT): Kết nối biến dòng (như K8AC-CT200L) với rơ le để lấy tín hiệu dòng điện từ tải.
- Bước 4: Cài đặt thông số: Sử dụng các núm xoay analog trên mặt thiết bị để cài đặt ngưỡng dòng điện (Low/High) và thời gian trễ (Delay).
- Bước 5: Kiểm tra: Vận hành thử nghiệm để đảm bảo tiếp điểm SPDT hoạt động chính xác khi có sự cố dòng điện.
Sản phẩm sử dụng chung với
Để thiết bị hoạt động hiệu quả, bạn cần sử dụng kết hợp với các phụ kiện sau:
- Biến dòng (Current Transformer): Omron K8AC-CT200L (hoặc các dòng CT phù hợp với dải dòng cần giám sát).
- Phụ kiện lắp đặt: Thanh ray DIN PFP-100N hoặc PFP-50N.
- Nắp đậy mặt trước: Omron Y92A-D1A.
Ứng dụng thực tế
Rơ le Omron K8DT-AS1CA được ứng dụng rộng rãi trong:
- Giám sát dòng điện động cơ bơm, quạt công nghiệp.
- Bảo vệ các băng tải trong nhà máy sản xuất.
- Kiểm soát dòng điện cho các máy nén khí, máy trục cẩu.
- Hệ thống điều khiển tự động hóa trong các nhà máy thực phẩm, dệt may, thép.
Câu hỏi thường gặp (FAQ)
1. Omron K8DT-AS1CA có phải là CB chống giật không?Trả lời: Không hoàn toàn. Đây là rơ le giám sát dòng điện chuyên dụng để bảo vệ quá tải và sụt dòng. Tuy nhiên, nó có thể dùng để bảo vệ thiết bị khỏi các sự cố dòng điện tương tự như chức năng của CB trong một số ứng dụng công nghiệp.
2. Tôi có cần mua thêm biến dòng (CT) không?Trả lời: Có. Thiết bị này hoạt động dựa trên tín hiệu từ biến dòng (Current Transformer) để đo lường dòng điện chạy qua tải.
3. Điện áp 100...240VAC có nghĩa là gì?Trả lời: Nghĩa là thiết bị có thể hoạt động ổn định với nguồn điện xoay chiều trong dải từ 100V đến 240V.
4. Làm sao để phân biệt chế độ reset tự động và thủ công?Trả lời: Bạn có thể tùy chỉnh qua nút vặn trên thiết bị. Chế độ tự động sẽ reset sau khi dòng điện trở về bình thường, trong khi chế độ thủ công yêu cầu người dùng tác động để khôi phục mạch.
5. Sản phẩm có thể lắp trên thanh ray DIN không?Trả lời: Có, thiết bị được thiết kế chuyên dụng để lắp trên thanh ray DIN tiêu chuẩn.
6. Thời gian trễ (Delay) có tác dụng gì?Trả lời: Thời gian trễ giúp tránh tình trạng rơ le tác động nhầm khi có dòng khởi động (inrush current) cao trong thời gian ngắn.
7. K8DT-AS1CA bảo vệ được những loại tải nào?Trả lời: Phù hợp cho hầu hết các loại tải điện xoay chiều như động cơ, máy bơm, hệ thống băng tải...
8. Tại sao tôi nên mua hàng tại AUT VN?Trả lời: Tại AUT VN, chúng tôi cam kết hàng chính hãng Omron, đầy đủ CO/CQ, giá cạnh tranh và hỗ trợ kỹ thuật miễn phí tận tình.
9. Thiết bị này có chống cháy nổ không?Trả lời: Thiết bị giúp ngăn ngừa nguy cơ cháy nổ do quá tải dòng điện, nhưng bản thân nó không phải là thiết bị chống cháy nổ chuyên dụng cho môi trường gas/hóa chất.
10. Kích thước 17.5mm có ý nghĩa gì?Trả lời: Đây là chiều rộng của thiết bị, giúp bạn tiết kiệm diện tích tối đa khi lắp đặt trong tủ điện chật hẹp.
