Omron K8DT-AS1TD có thể dùng trực tiếp với nguồn 220VAC không?

Không. Thiết bị này sử dụng nguồn điều khiển 24VAC hoặc 24VDC. Bạn cần sử dụng thêm bộ chuyển đổi nguồn nếu muốn dùng điện lưới.

Tôi cần mua thêm gì để đo dòng điện lớn?

Bạn cần mua thêm Biến dòng (CT) tương thích như model K8AC-CT200L để chuyển đổi dòng lớn về dải mA mà rơ le có thể đọc được.

Chức năng sụt dòng (Undercurrent) có tác dụng gì?

Giúp phát hiện khi tải không hoạt động hoặc bị đứt dây/hỏng cơ cấu tải, giúp ngăn ngừa các sự cố vận hành không tải nguy hiểm.

Làm sao để cài đặt thời gian trễ?

Bạn sử dụng núm xoay thời gian hoạt động trên mặt thiết bị để điều chỉnh trong khoảng từ 0.1 đến 30 giây.

Sản phẩm có hỗ trợ lắp đặt trên thanh ray không?

Có, thiết bị được thiết kế chuẩn để lắp đặt trực tiếp lên thanh ray DIN.

Tại sao nên mua tại AUT VN?

AUT VN cung cấp hàng chính hãng, giá cạnh tranh, hỗ trợ kỹ thuật chuyên sâu và đầy đủ chứng từ CO/CQ.

Rơ le bảo vệ dòng Omron K8DT-AS1TD | Giám sát Quá dòng & Sụt dòng | 24VAC/DC

Chức năng chính: Giám sát và bảo vệ chính xác lỗi quá dòng (Overcurrent) và sụt dòng (Undercurrent).
Điện áp nguồn: Hoạt động linh hoạt với nguồn 24VAC hoặc 24VDC.
Thiết kế tối ưu: Kích thước siêu nhỏ gọn (chỉ 17.5mm), cực kỳ tiết kiệm không gian tủ điện.
Độ tin cậy cao: Tiếp điểm SPDT phản ứng nhanh, đạt tiêu chuẩn quốc tế UL, EN.
Lắp đặt dễ dàng: Thiết kế chuẩn chuyên dụng cho thanh ray DIN (DIN Rail).

nhà chế tạo: Omron

SKU: K8DT-AS1TD

Tải xuống mẫu

Giá cũ: 1.701.000 ₫

Giá bán: 1.360.800 ₫

Số lượng:

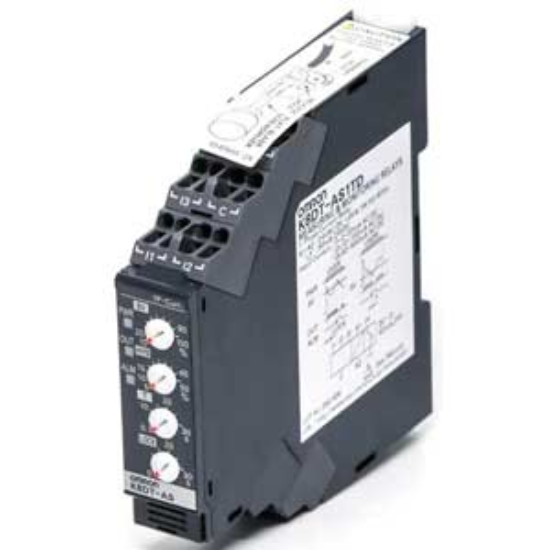

Giới thiệu Rơ le bảo vệ dòng Omron K8DT-AS1TD

Trong các hệ thống tự động hóa công nghiệp, việc bảo vệ động cơ và các tải quan trọng khỏi các sự cố dòng điện là ưu tiên hàng đầu. Rơ le bảo vệ dòng Omron K8DT-AS1TD là thiết bị giám sát chuyên dụng, giúp phát hiện tức thời các hiện tượng bất thường như quá tải (quá dòng) hoặc chạy không tải/lỗi tải (sụt dòng). Với độ chính xác cực cao và khả năng tùy chỉnh linh hoạt, sản phẩm là 'người gác đền' tin cậy, giúp ngăn ngừa hư hỏng thiết bị và giảm thiểu tối đa thời gian dừng máy ngoài ý muốn.

Điểm nổi bật của sản phẩm

Giám sát kép thông minh: Tích hợp cả hai chức năng bảo vệ quá dòng và sụt dòng trong một thiết bị nhỏ gọn.
Độ chính xác và nhạy bén: Cho phép cài đặt dải dòng điện và thời gian trễ (delay time) sát với thực tế vận hành của tải.
Tiết kiệm diện tích: Với chiều rộng chỉ 17.5mm, K8DT-AS1TD giúp tối ưu hóa không gian lắp đặt trong các tủ điện chật hẹp.
Tính linh hoạt cao: Sử dụng nguồn điều khiển 24VAC/DC, tương thích hoàn hảo với các bộ nguồn điều khiển phổ biến hiện nay.

Bảng thông số kỹ thuật chi tiết

Model	K8DT-AS1TD
Loại thiết bị	Rơ le giám sát/bảo vệ dòng điện (Current Monitoring Relay)
Chức năng bảo vệ	Quá dòng (Overcurrent) & Sụt dòng (Undercurrent)
Điện áp nguồn (Control Supply)	24VAC / 24VDC
Cấu hình tiếp điểm đầu ra	SPDT (1 pha)
Dải dòng điện ngõ vào	Đa dạng dải (2...20mA, 10...100mA, 50...500mA... tùy phiên bản)
Cài đặt ngưỡng dòng (High/Low)	Có thể tùy chỉnh linh hoạt qua núm xoay
Thời gian tác động (Op time)	0.1 ~ 30 giây (Có thể cài đặt)
Phương thức Reset	Tự động (Auto) hoặc Thủ công (Manual)
Khả năng đóng cắt tải	5A tại 250VAC, 5A tại 30VDC
Kiểu lắp đặt	Gắn thanh ray DIN (DIN Rail Mount)
Kích thước (Rộng x Cao x Sâu)	17.5mm x 90mm x 90mm
Cấp bảo vệ	IP20
Tiêu chuẩn kỹ thuật	UL, EN

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron K8DT-AS1TD

Bảo vệ tài sản tối đa: Ngăn ngừa tình trạng cháy động cơ do quá tải hoặc hỏng hóc do chạy không tải kéo dài.
Tối ưu hóa vận hành: Phát hiện lỗi sớm giúp kỹ thuật viên thực hiện bảo trì chủ động, tránh sự cố dừng máy đột ngột gây thiệt hại sản xuất.
Tiết kiệm chi phí: Giảm thiểu chi phí thay thế linh kiện đắt tiền và chi phí sửa chữa do lỗi điện.
Dễ dàng triển khai: Giao diện điều chỉnh trực quan, lắp đặt nhanh chóng, không đòi hỏi kỹ thuật quá phức tạp.

Hướng dẫn sử dụng (How-to)

Bước 1 - Lắp đặt: Gắn thiết bị trực tiếp lên thanh ray DIN trong tủ điện điều khiển.
Bước 2 - Kết nối nguồn: Đấu nối nguồn điều khiển 24VAC hoặc 24VDC vào các chân cấp nguồn theo đúng sơ đồ đấu nối của hãng.
Bước 3 - Kết nối tín hiệu: Kết nối biến dòng (CT) tương thích vào các terminal ngõ vào dòng điện để đo dòng tải.
Bước 4 - Cài đặt thông số: Sử dụng các núm xoay trên mặt thiết bị để cài đặt ngưỡng dòng cao (High), ngưỡng dòng thấp (Low) và thời gian trễ (Delay time) phù hợp với đặc tính tải.
Bước 5 - Kiểm tra vận hành: Kiểm tra trạng thái đóng/ngắt của tiếp điểm SPDT để đảm bảo thiết bị phản ứng đúng kịch bản bảo vệ đã thiết lập.

Sản phẩm thường sử dụng chung với

Biến dòng (Current Transformer - CT): Omron K8AC-CT200L (Sử dụng khi cần đo dòng điện lớn).
Thanh ray lắp thiết bị: Các dòng thanh ray DIN PFP-100N hoặc PFP-50N.
Phụ kiện bảo vệ: Nắp che mặt trước chống bụi Y92A-D1A.

Ứng dụng thực tế

Hệ thống bơm & quạt: Bảo vệ động cơ bơm nước, quạt hút công nghiệp khỏi quá tải hoặc chạy cạn nước (sụt dòng).
Dây chuyền sản xuất: Giám sát dòng điện ổn định cho các băng tải, máy móc tự động hóa.
Hệ thống HVAC: Kiểm soát tải trong các hệ thống điều hòa trung tâm, máy làm lạnh công nghiệp.
Tủ điện CNC: Bảo vệ các trục động cơ chính trong máy gia công cơ khí chính xác.

Câu hỏi thường gặp (FAQ)

1. Omron K8DT-AS1TD có thể dùng trực tiếp với nguồn 220VAC không?: Không. Thiết bị này được thiết kế cho nguồn điều khiển 24VAC hoặc 24VDC. Để dùng với điện 220V, bạn cần lắp thêm bộ nguồn chuyển đổi (Adapter/Power Supply) 24V.
2. Tôi cần lưu ý gì khi chọn Biến dòng (CT) đi kèm?: Bạn nên chọn CT có tỉ số biến dòng phù hợp với dải đo của rơ le và đảm bảo CT đó tương thích với model K8DT-AS1TD để kết quả giám sát chính xác nhất.
3. Chức năng sụt dòng (Undercurrent) có tác dụng gì?: Chức năng này giúp phát hiện khi tải không hoạt động hoặc bị đứt dây/hỏng cơ cấu tải (dòng điện giảm xuống mức cực thấp), từ đó ngắt hệ thống để tránh hư hỏng dây chuyền.
4. Làm sao để phân biệt chế độ Reset tự động và thủ công?: Trên thiết bị có tùy chọn cài đặt. Chế độ Auto sẽ tự khôi phục khi dòng điện trở về mức an toàn; chế độ Manual yêu cầu người dùng nhấn nút reset để đảm bảo an toàn sau khi đã xử lý sự cố.
5. Kích thước 17.5mm có thực sự nhỏ gọn không?: Rất nhỏ gọn. So với các dòng rơ le bảo vệ khác, chiều rộng 17.5mm giúp bạn tiết kiệm tới 50% không gian lắp đặt trong tủ điện.
6. Sản phẩm có hỗ trợ lắp trên thanh ray không?: Có, thiết bị thiết kế chuẩn DIN Rail, giúp việc lắp đặt trên các thanh ray phổ biến trở nên cực kỳ dễ dàng.
7. Tiếp điểm SPDT có thể dùng để làm gì?: Bạn có thể dùng tiếp điểm này để điều khiển cuộn hút khởi động từ (Contactor) nhằm ngắt nguồn tải, hoặc kết nối với đèn báo/còi báo để cảnh báo sự cố.
8. Mua hàng tại AUT VN có được bảo hành không?: Tất nhiên. AUT VN cam kết cung cấp hàng Omron chính hãng, đầy đủ CO/CQ và hưởng chính sách bảo hành theo đúng tiêu chuẩn của nhà sản xuất Omron.
9. Tôi có thể cài đặt thời gian trễ bao lâu?: Bạn có thể điều chỉnh thời gian trễ từ 0.1 giây đến tối đa 30 giây tùy theo nhu cầu thực tế.
10. Tại sao nên chọn mua tại AUT VN thay vì các cửa hàng khác?: Tại AUT VN, chúng tôi không chỉ bán sản phẩm mà còn cung cấp giải pháp. Chúng tôi có sẵn hàng, giá cạnh tranh, hỗ trợ kỹ thuật chuyên sâu và hóa đơn VAT đầy đủ.
