Omron K8DT-AS2CD có thể dùng điện 220V trực tiếp không?

Không, thiết bị này sử dụng nguồn điều khiển 24VAC hoặc 24VDC. Bạn cần sử dụng thêm bộ chuyển đổi nguồn (Adapter/Power Supply) 24V.

Thiết bị này có chức năng chống giật không?

Đây là rơ le bảo vệ dòng điện (giám sát quá dòng/sụt dòng) để bảo vệ thiết bị, không phải là thiết bị chống giật dòng rò (RCCB) chuyên dụng cho người.

Làm thế nào để cài đặt chế độ tự động Reset?

Bạn có thể tùy chỉnh phương pháp Reset (Auto/Manual) thông qua cài đặt trên mặt thiết bị để phù hợp với yêu cầu hệ thống.

Tôi cần mua thêm gì để đo được dòng điện lớn?

Bạn cần mua thêm Biến dòng (Current Transformer - CT) như model K8AC-CT200L để đưa dòng điện từ dây tải về rơ le.

Thời gian đáp ứng của thiết bị là bao lâu?

Thời gian đáp ứng có thể tùy chỉnh linh hoạt từ 0.1 đến 30 giây tùy vào nhu cầu bảo vệ.

Sản phẩm có hỗ trợ hiển thị dòng điện thực tế không?

Có, thiết bị có kiểu hiển thị Analog giúp bạn theo dõi dòng điện tức thời.

K8DT-AS2CD có lắp được trên tủ điện nhỏ không?

Có, với chiều rộng chỉ 17.5mm, đây là dòng thiết bị siêu gọn nhẹ.

Tại sao thiết bị của tôi báo lỗi sụt dòng liên tục?

Có thể do ngưỡng cài đặt dòng thấp (Low current) đang cao hơn dòng thực tế của tải, hoặc biến dòng CT chưa được kết nối chuẩn.

Sản phẩm có bảo hành không?

Tại AUT VN, tất cả sản phẩm Omron đều được bảo hành chính hãng theo chính sách của nhà sản xuất.

Tôi có thể mua hàng chính hãng tại AUT VN không?

Hoàn toàn được. AUT VN cam kết cung cấp hàng chính hãng, đầy đủ CO/CQ và hóa đơn VAT.

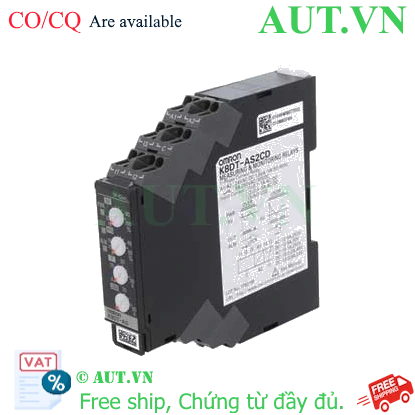

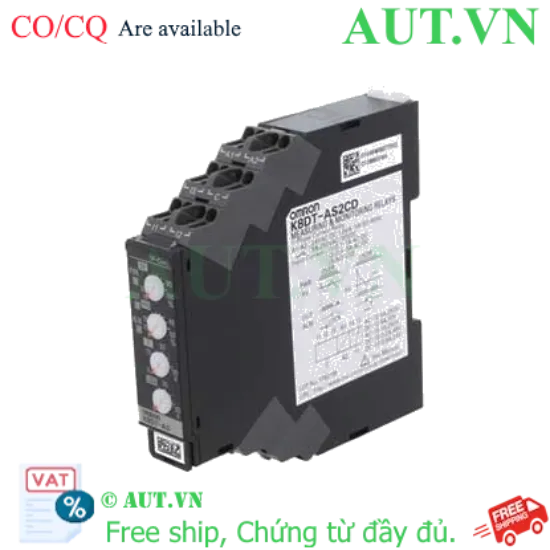

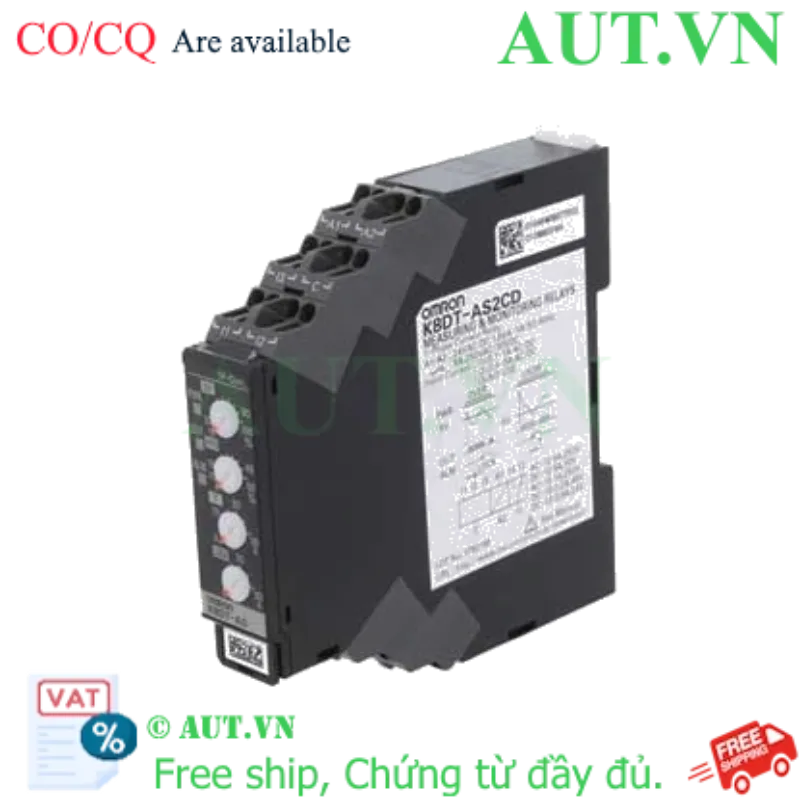

Rơ le bảo vệ dòng Omron K8DT-AS2CD | 24VAC/DC | Bảo vệ Quá dòng & Sụt dòng

Dòng sản phẩm: Rơ le giám sát dòng điện Omron K8DT series
Điện áp hoạt động: 24VAC, 24VDC
Chức năng chính: Bảo vệ quá dòng (Overcurrent) và sụt dòng (Undercurrent)
Cài đặt dòng điện: Linh hoạt (1...5A, 2...20A, 5...25A, 80...200A)
Tiếp điểm: SPDT (1 pha)
Lắp đặt: Gắn thanh ray DIN (DIN Rail) tiện lợi

nhà chế tạo: Omron

SKU: K8DT-AS2CD

Tải xuống mẫu

Giá cũ: 1.842.750 ₫

Giá bán: 1.474.200 ₫

Số lượng:

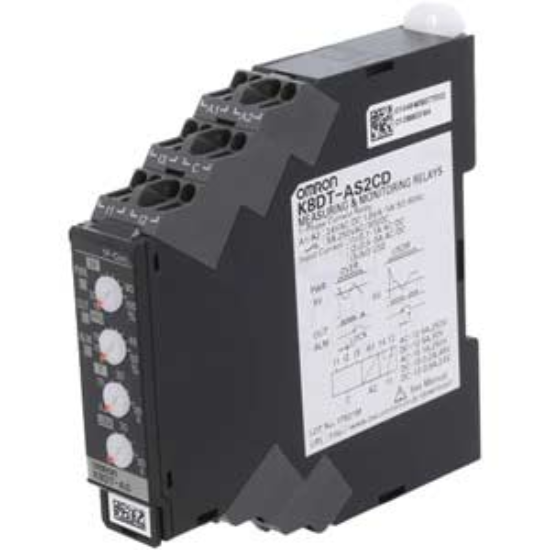

Giới thiệu Rơ le bảo vệ dòng Omron K8DT-AS2CD

Trong hệ thống tự động hóa công nghiệp, việc bảo vệ động cơ và các thiết bị điện khỏi các sự cố về dòng điện là cực kỳ quan trọng. Rơ le bảo vệ dòng Omron K8DT-AS2CD là giải pháp chuyên dụng giúp giám sát dòng điện chạy qua tải một cách liên tục và chính xác. Với khả năng phát hiện cả tình trạng quá dòng (gây cháy nổ) và sụt dòng (gây quá nhiệt hoặc chạy không tải), thiết bị này đảm bảo an toàn tối đa cho hệ thống vận hành của bạn.

Điểm nổi bật của sản phẩm

Hiển thị Analog trực quan: Giúp kỹ thuật viên dễ dàng quan sát giá trị dòng điện thực tế ngay tại hiện trường.
Độ chính xác cực cao: Công nghệ từ Omron Nhật Bản đảm bảo các ngưỡng cài đặt được thực thi nghiêm ngặt.
Cài đặt linh hoạt: Cho phép điều chỉnh dải dòng điện và thời gian trễ (delay) phù hợp với nhiều loại động cơ khác nhau.
Thiết kế nhỏ gọn: Kích thước 17.5mm giúp tối ưu không gian trong tủ điện điều khiển.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	K8DT-AS2CD
Chức năng bảo vệ	Quá dòng (Overcurrent), Sụt dòng (Undercurrent)
Điện áp nguồn (Control Supply)	24VAC, 24VDC
Cấu hình tiếp điểm	SPDT (1 pha)
Dải dòng điện ngõ vào (Input current)	0.1...1AAC, 0.5...5AAC, 0.1...1ADC, 0.5...5ADC
Dải cài đặt dòng thấp	2...20A, 80...200A, 5...25A, 1...5A
Thời gian hoạt động (Over/Under)	0.1...30s
Thời gian khởi động (Start time)	0.1...30s
Phương pháp Reset	Tự động (Auto) hoặc Thủ công (Manual)
Khả năng đóng cắt (Tải thuần trở)	5A tại 250VAC, 5A tại 30VDC
Kiểu lắp đặt	Gắn thanh ray DIN (DIN Rail mounting)
Kích thước (RxCxS)	17.5 x 90 x 90 mm
Cấp bảo vệ	IP20
Tiêu chuẩn	UL, EN

Nguồn tham khảo: Omron Industrial Automation Official

Lợi ích khi sử dụng Omron K8DT-AS2CD

Giảm thiểu rủi ro: Ngăn chặn kịp thời các hư hỏng nặng cho động cơ do dòng điện bất thường.
Tiết kiệm chi phí: Hạn chế thời gian dừng máy (downtime) và chi phí sửa chữa thiết bị do sự cố điện.
Dễ dàng bảo trì: Với màn hình Analog và các nút cài đặt trực quan, việc kiểm tra và hiệu chỉnh trở nên nhanh chóng.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt thiết bị lên thanh ray DIN trong tủ điện.
Bước 2: Kết nối nguồn điều khiển 24VAC hoặc 24VDC vào các chân terminal tương ứng.
Bước 3: Kết nối biến dòng (Current Transformer - CT) vào ngõ vào của rơ le để giám sát dòng tải.
Bước 4: Sử dụng núm xoay để cài đặt ngưỡng dòng điện (High/Low) và thời gian trễ (Time delay) theo yêu cầu của tải.
Bước 5: Kiểm tra hoạt động bằng cách mô phỏng dòng điện cao/thấp để xác nhận tiếp điểm chuyển mạch chính xác.

Sản phẩm sử dụng chung với

Để đạt hiệu quả giám sát tốt nhất, K8DT-AS2CD thường được sử dụng kết hợp với:

Biến dòng (Current Transformer) Omron: K8AC-CT200L
Phụ kiện nắp đậy: Y92A-D1A
Thanh ray DIN: PFP-100N hoặc PFP-50N

Ứng dụng thực tế

Bảo vệ động cơ bơm nước trong hệ thống xử lý nước thải.
Giám sát dòng điện cho hệ thống băng tải trong nhà máy sản xuất.
Bảo vệ máy nén khí, máy quạt công nghiệp khỏi tình trạng mất pha hoặc kẹt rotor.
Sử dụng trong các tủ điều khiển tự động hóa tòa nhà và hạ tầng kỹ thuật.

Câu hỏi thường gặp (FAQ)

1. Omron K8DT-AS2CD có thể dùng điện 220V trực tiếp không?: Không, thiết bị này sử dụng nguồn điều khiển 24VAC hoặc 24VDC. Bạn cần sử dụng thêm bộ chuyển đổi nguồn (Adapter/Power Supply) 24V.
2. Thiết bị này có chức năng chống giật không?: Đây là rơ le bảo vệ dòng điện (giám sát quá dòng/sụt dòng) để bảo vệ thiết bị, không phải là thiết bị chống giật dòng rò (RCCB) chuyên dụng cho người.
3. Làm thế nào để cài đặt chế độ tự động Reset?: Bạn có thể tùy chỉnh phương pháp Reset (Auto/Manual) thông qua cài đặt trên mặt thiết bị để phù hợp với yêu cầu hệ thống.
4. Tôi cần mua thêm gì để đo được dòng điện lớn?: Bạn cần mua thêm Biến dòng (Current Transformer - CT) như model K8AC-CT200L để đưa dòng điện từ dây tải về rơ le.
5. Thời gian đáp ứng của thiết bị là bao lâu?: Thời gian đáp ứng có thể tùy chỉnh linh hoạt từ 0.1 đến 30 giây tùy vào nhu cầu bảo vệ.
6. Sản phẩm có hỗ trợ hiển thị dòng điện thực tế không?: Có, thiết bị có kiểu hiển thị Analog giúp bạn theo dõi dòng điện tức thời.
7. K8DT-AS2CD có lắp được trên tủ điện nhỏ không?: Có, với chiều rộng chỉ 17.5mm, đây là dòng thiết bị siêu gọn nhẹ.
8. Tại sao thiết bị của tôi báo lỗi sụt dòng liên tục?: Có thể do ngưỡng cài đặt dòng thấp (Low current) đang cao hơn dòng thực tế của tải, hoặc biến dòng CT chưa được kết nối chuẩn. Hãy kiểm tra lại cài đặt.
9. Sản phẩm có bảo hành không?: Tại AUT VN, tất cả sản phẩm Omron đều được bảo hành chính hãng theo chính sách của nhà sản xuất.
10. Tôi có thể mua hàng chính hãng tại AUT VN không?: Hoàn toàn được. AUT VN cam kết cung cấp hàng chính hãng, đầy đủ CO/CQ và hóa đơn VAT.
