Rơ le K8DT-AS3TD khác gì so với CB chống giật (RCD)?

CB chống giật bảo vệ con người khỏi dòng rò, trong khi K8DT-AS3TD bảo vệ thiết bị/động cơ khỏi sự cố quá dòng và sụt dòng điện.

Tại sao tôi không thể đo trực tiếp dòng điện cao bằng rơ le này?

Vì rơ le có dải đo giới hạn, bạn bắt buộc phải dùng biến dòng (CT) để hạ dòng điện từ tải xuống mức mà rơ le có thể xử lý được.

Thiết bị có hỗ trợ nguồn 220VAC không?

Model K8DT-AS3TD chỉ hỗ trợ 24VAC/DC. Nếu bạn cần nguồn 220V, hãy tham khảo các model khác trong cùng series K8DT của Omron.

Chế độ Reset Auto và Manual khác nhau thế nào?

Auto: Rơ le tự động đóng lại khi dòng điện trở về mức an toàn. Manual: Bạn phải nhấn nút Reset thủ công sau khi sự cố được khắc phục.

Làm sao để biết rơ le đang tác động (Trip)?

Bạn có thể quan sát đèn LED chỉ báo trạng thái trên mặt thiết bị hoặc theo dõi tiếp điểm đầu ra SPDT.

Thời gian trễ (Delay time) có tác dụng gì?

Giúp tránh việc rơ le ngắt nhầm trong thời điểm khởi động động cơ (khi dòng khởi động thường tăng cao đột biến).

Sản phẩm này có bền trong môi trường nóng không?

Có, thiết bị hoạt động ổn định từ -20 đến 60°C, phù hợp với hầu hết các tủ điện công nghiệp tại Việt Nam.

Tôi có thể dùng K8DT-AS3TD cho điện 3 pha không?

Sản phẩm này là loại 1 pha. Để bảo vệ 3 pha, bạn cần sử dụng 3 chiếc rơ le hoặc chuyển sang dòng rơ le bảo vệ pha chuyên dụng.

Mua Omron K8DT-AS3TD tại AUT VN có lợi ích gì?

Bạn được đảm bảo hàng chính hãng 100%, đầy đủ giấy tờ CO/CQ, hỗ trợ kỹ thuật lắp đặt miễn phí và chính sách bảo hành uy tín.

Thời gian giao hàng của AUT VN là bao lâu?

Chúng tôi luôn sẵn kho cho các mã phổ biến, giao hàng hỏa tốc trong ngày tại TP.HCM và 2-3 ngày cho các tỉnh thành khác.

Biến dòng CT nào phù hợp nhất với model này?

Model K8AC-CT200L là sự lựa chọn tối ưu và tương thích hoàn toàn với K8DT-AS3TD.

Rơ le này có chuẩn chống nước không?

Thiết bị đạt chuẩn IP20, nghĩa là bảo vệ chống vật thể rắn >12.5mm, bạn cần lắp trong tủ điện để tránh nước và bụi bẩn.

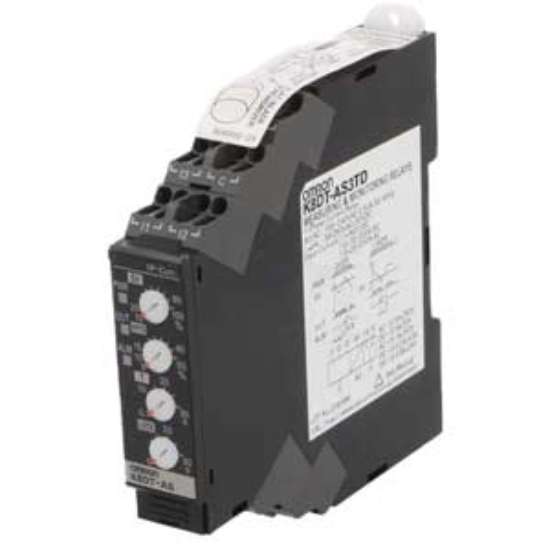

Rơ le bảo vệ dòng Omron K8DT-AS3TD: Chống Quá Dòng & Sụt Dòng, Nguồn 24VAC/DC, Chuẩn DIN Rail

Chức năng chính: Giám sát và bảo vệ quá dòng (Overcurrent) & sụt dòng (Undercurrent).
Điện áp vận hành: Linh hoạt 24VAC hoặc 24VDC.
Dải điều chỉnh: 0.5A đến 59A (khi kết hợp biến dòng CT).
Thiết kế: Kích thước siêu gọn 17.5mm, lắp đặt thanh ray DIN tiêu chuẩn.
Ứng dụng: Bảo vệ tối ưu cho động cơ, máy bơm, băng chuyền công nghiệp.

nhà chế tạo: Omron

SKU: K8DT-AS3TD

Tải xuống mẫu

Giá cũ: 1.701.000 ₫

Giá bán: 1.360.800 ₫

Số lượng:

Giới thiệu Rơ le bảo vệ dòng Omron K8DT-AS3TD

Trong môi trường vận hành công nghiệp khắt khe, sự cố về dòng điện như quá tải hoặc chạy không tải (sụt dòng) là nguyên nhân hàng đầu gây cháy hỏng động cơ và dừng máy đột ngột. Rơ le bảo vệ dòng Omron K8DT-AS3TD được thiết kế để trở thành "người gác cổng" tin cậy, giúp giám sát chính xác cường độ dòng điện và ngắt mạch tức thì khi xảy ra bất thường. Với tiêu chuẩn chất lượng Nhật Bản, sản phẩm đảm bảo sự vận hành bền bỉ và an toàn tuyệt đối cho hệ thống điện của doanh nghiệp.

Điểm nổi bật của Omron K8DT-AS3TD

Phản ứng tức thì: Độ nhạy cao, phát hiện chính xác các biến động dòng điện nhỏ nhất để bảo vệ thiết bị trước khi sự cố nghiêm trọng xảy ra.
Nguồn cấp đa năng: Tương thích cả 24VAC và 24VDC, dễ dàng tích hợp vào nhiều loại tủ điều khiển PLC hoặc hệ thống điều khiển 24V.
Tối ưu không gian: Với độ rộng chỉ 17.5mm, thiết bị giúp tiết kiệm diện tích quý giá trong tủ điện công nghiệp.
Vận hành trực quan: Hệ thống núm xoay điều chỉnh ngưỡng dòng và thời gian trễ cho phép kỹ thuật viên cài đặt nhanh chóng mà không cần công cụ phức tạp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	K8DT-AS3TD
Chức năng bảo vệ	Quá dòng (Overcurrent) & Sụt dòng (Undercurrent)
Điện áp nguồn (Power Supply)	24VAC / 24VDC
Cấu hình tiếp điểm đầu ra	SPDT (1 cực chuyển đổi)
Dải cài đặt dòng điện	0.5...59A (Sử dụng kèm biến dòng CT)
Thời gian tác động (Trip time)	0.1...30 giây
Thời gian khởi động/Hồi phục	0.1...30 giây
Chế độ Reset	Tự động (Auto) hoặc Thủ công (Manual)
Khả năng đóng cắt tải thuần trở	5A tại 250VAC, 5A tại 30VDC
Kiểu lắp đặt	Thanh ray DIN (DIN Rail)
Kích thước (RxCxS)	17.5 x 90 x 90 mm
Tiêu chuẩn bảo vệ/Chứng nhận	IP20, UL, EN
Nhiệt độ môi trường vận hành	-20 đến 60°C

Nguồn tham khảo: Omron Industrial Automation

Lợi ích vượt trội khi sử dụng Omron K8DT-AS3TD

Loại bỏ rủi ro cháy nổ: Ngắt điện tức thì khi động cơ bị kẹt (quá dòng) hoặc hở tải/đứt dây (sụt dòng), bảo vệ cuộn dây động cơ không bị quá nhiệt.
Tối ưu hóa chi phí vận hành: Giảm thiểu tối đa thời gian dừng máy ngoài ý muốn (Downtime), từ đó tăng năng suất và giảm chi phí sửa chữa thay mới thiết bị.
Đảm bảo an toàn lao động: Kiểm soát chặt chẽ dòng điện giúp ngăn ngừa các sự cố chập cháy, đảm bảo an toàn cho kỹ thuật viên vận hành.
Độ tin cậy tuyệt đối: Thương hiệu Omron đảm bảo sai số thấp nhất, hoạt động ổn định trong môi trường nhiễu điện công nghiệp.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Lắp đặt vật lý: Gắn rơ le lên thanh ray DIN trong tủ điện một cách chắc chắn.
Bước 2: Đấu nối nguồn: Cấp nguồn 24V (AC hoặc DC) vào các chân terminal nguồn theo sơ đồ hướng dẫn của hãng.
Bước 3: Tích hợp biến dòng (CT): Luồn dây pha của tải qua biến dòng (ví dụ: K8AC-CT200L) và kết nối hai đầu CT vào rơ le để truyền tín hiệu dòng điện.
Bước 4: Cấu hình thông số: Xoay núm chỉnh để thiết lập ngưỡng dòng điện (Set point) phù hợp với dòng định mức của tải và cài đặt thời gian trễ để tránh ngắt nhầm khi khởi động.
Bước 5: Kiểm tra & Vận hành: Cấp điện cho tải và kiểm tra trạng thái LED hiển thị. Thử nghiệm ngắt giả lập để xác nhận rơ le hoạt động đúng ngưỡng cài đặt.

Sản phẩm sử dụng chung và tương thích

Để hệ thống bảo vệ hoạt động hoàn chỉnh, Omron K8DT-AS3TD cần được kết hợp với:

Biến dòng (Current Transformer): Model Omron K8AC-CT200L (Thiết bị bắt buộc để chuyển đổi dòng điện lớn về dải đo của rơ le).
Thiết bị đóng cắt: Kết nối tiếp điểm SPDT của rơ le với cuộn hút của Contactor để ngắt nguồn tải.
Phụ kiện lắp đặt: Thanh ray DIN tiêu chuẩn và nắp đậy bảo vệ mặt trước Y92A-D1A.

Ứng dụng thực tế của sản phẩm

Hệ thống bơm và quạt: Bảo vệ bơm nước không bị cháy khi chạy cạn (sụt dòng) hoặc kẹt cánh quạt (quá dòng).
Băng tải tự động: Giám sát dòng điện động cơ băng tải, phát hiện sớm tình trạng quá tải do hàng hóa bị kẹt.
Máy nén khí công nghiệp: Đảm bảo máy nén vận hành trong dải dòng an toàn, ngăn ngừa hư hỏng trục và cuộn dây.
Tủ điện điều khiển PLC: Tích hợp vào các hệ thống tự động hóa yêu cầu nguồn cấp 24V.

Câu hỏi thường gặp (FAQ)

1. Rơ le K8DT-AS3TD khác gì so với CB chống giật (RCD)?: CB chống giật bảo vệ con người khỏi dòng rò, trong khi K8DT-AS3TD bảo vệ thiết bị/động cơ khỏi sự cố quá dòng và sụt dòng điện.
2. Tại sao tôi không thể đo trực tiếp dòng điện cao bằng rơ le này?: Vì rơ le có dải đo giới hạn, bạn bắt buộc phải dùng biến dòng (CT) để hạ dòng điện từ tải xuống mức mà rơ le có thể xử lý được.
3. Thiết bị có hỗ trợ nguồn 220VAC không?: Model K8DT-AS3TD chỉ hỗ trợ 24VAC/DC. Nếu bạn cần nguồn 220V, hãy tham khảo các model khác trong cùng series K8DT của Omron.
4. Chế độ Reset Auto và Manual khác nhau thế nào?: Auto: Rơ le tự động đóng lại khi dòng điện trở về mức an toàn. Manual: Bạn phải nhấn nút Reset thủ công sau khi sự cố được khắc phục.
5. Làm sao để biết rơ le đang tác động (Trip)?: Bạn có thể quan sát đèn LED chỉ báo trạng thái trên mặt thiết bị hoặc theo dõi tiếp điểm đầu ra SPDT.
6. Thời gian trễ (Delay time) có tác dụng gì?: Giúp tránh việc rơ le ngắt nhầm trong thời điểm khởi động động cơ (khi dòng khởi động thường tăng cao đột biến).
7. Sản phẩm này có bền trong môi trường nóng không?: Có, thiết bị hoạt động ổn định từ -20 đến 60°C, phù hợp với hầu hết các tủ điện công nghiệp tại Việt Nam.
8. Tôi có thể dùng K8DT-AS3TD cho điện 3 pha không?: Sản phẩm này là loại 1 pha. Để bảo vệ 3 pha, bạn cần sử dụng 3 chiếc rơ le hoặc chuyển sang dòng rơ le bảo vệ pha chuyên dụng.
9. Mua Omron K8DT-AS3TD tại AUT VN có lợi ích gì?: Bạn được đảm bảo hàng chính hãng 100%, đầy đủ giấy tờ CO/CQ, hỗ trợ kỹ thuật lắp đặt miễn phí và chính sách bảo hành uy tín.
10. Thời gian giao hàng của AUT VN là bao lâu?: Chúng tôi luôn sẵn kho cho các mã phổ biến, giao hàng hỏa tốc trong ngày tại TP.HCM và 2-3 ngày cho các tỉnh thành khác.
11. Biến dòng CT nào phù hợp nhất với model này?: Model K8AC-CT200L là sự lựa chọn tối ưu và tương thích hoàn toàn với K8DT-AS3TD.
12. Rơ le này có chuẩn chống nước không?: Thiết bị đạt chuẩn IP20, nghĩa là bảo vệ chống vật thể rắn >12.5mm, bạn cần lắp trong tủ điện để tránh nước và bụi bẩn.
