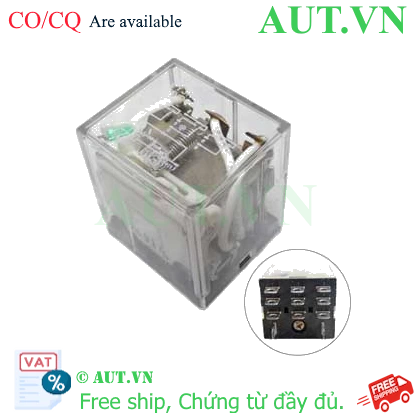

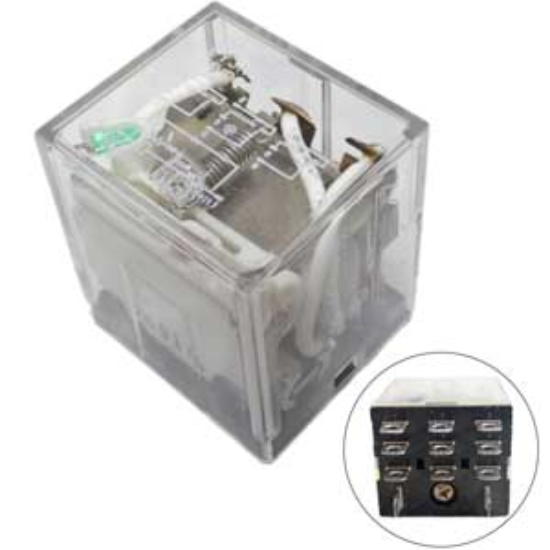

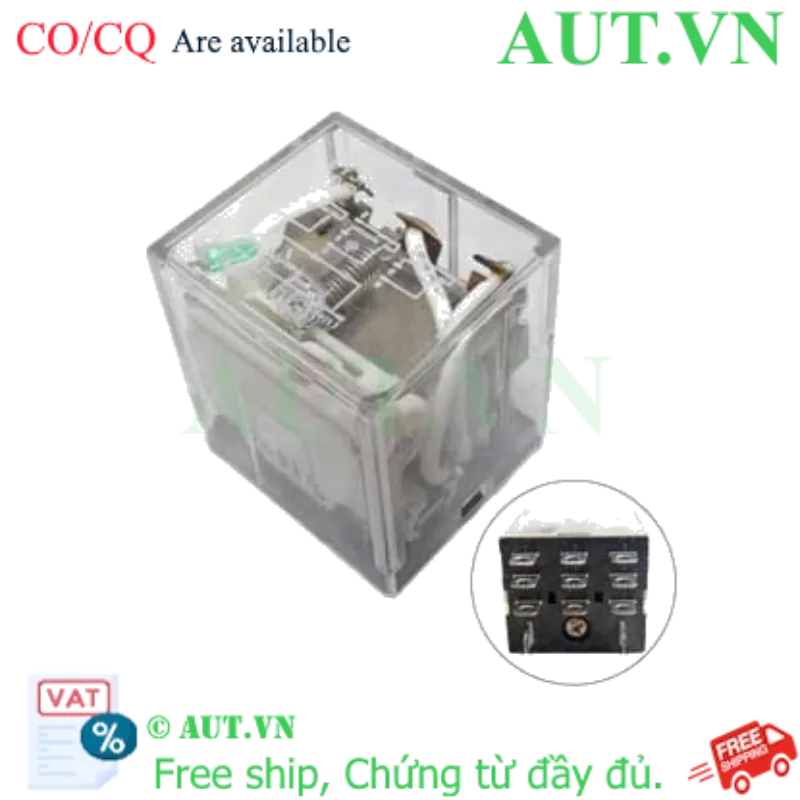

Rơ le trung gian Omron LY3N-D2 DC24 - 3PDT, 10A, 24VDC (Có Đèn LED & Diode)

Loại sản phẩm: Rơ le công suất (Power Relay)
Kiểu tiếp điểm: 3PDT (3 cặp tiếp điểm chuyển đổi)
Dòng điện định mức: 10A
Điện áp cuộn dây: 24VDC
Tính năng đặc biệt: Tích hợp đèn LED báo trạng thái và Diode chống xung ngược (Surge Absorber)
Số chân cắm: 11 chân (Plug-in)
Thương hiệu: Omron (Nhật Bản)

nhà chế tạo: Omron

SKU: LY3N-D2 DC24

Tải xuống mẫu

Giá cũ: 564.750 ₫

Giá bán: 451.800 ₫

Giới thiệu sản phẩm Rơ le trung gian Omron LY3N-D2 DC24

Trong các hệ thống điều khiển tự động hóa công nghiệp, việc lựa chọn một thiết bị đóng cắt tin cậy là yếu tố sống còn. Rơ le trung gian Omron LY3N-D2 DC24 là dòng rơ le công suất cao thuộc series LY danh tiếng của Omron. Với cấu trúc 3PDT mạnh mẽ và khả năng chịu tải lên đến 10A, sản phẩm này đảm bảo sự chuyển mạch chính xác và bền bỉ cho các mạch điều khiển phức tạp.

Điểm khác biệt lớn nhất của model LY3N-D2 chính là việc tích hợp sẵn diode chống xung ngược (Surge absorber diode) và đèn LED báo trạng thái. Điều này giúp bảo vệ các thiết bị điều khiển nhạy cảm như PLC khỏi các xung điện áp ngược khi cuộn dây ngắt, đồng thời giúp kỹ thuật viên dễ dàng kiểm tra trạng thái hoạt động ngay tại tủ điện.

Điểm nổi bật của Omron LY3N-D2 DC24

Khả năng bảo vệ tối ưu: Diode tích hợp giúp triệt tiêu xung điện từ, kéo dài tuổi thọ cho hệ thống điều khiển.
Độ tin cậy cao: Tiếp điểm hợp kim bạc đảm bảo khả năng dẫn điện tốt và chống mài mòn.
Dễ dàng giám sát: Đèn LED tích hợp cho phép nhận biết trạng thái On/Off tức thì.
Thiết kế nhỏ gọn: Dạng chân cắm (Plug-in) giúp việc thay thế, bảo trì nhanh chóng mà không cần hàn mạch.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	LY3N-D2 DC24
Loại rơ le	Rơ le công suất (Power Relay)
Cấu trúc tiếp điểm	3PDT (3 cặp tiếp điểm)
Điện áp cuộn dây	24VDC
Dòng điện định mức (Tải thuần trở)	10A tại 110VAC / 10A tại 24VDC
Chống xung ngược	Có (Surge absorber diode)
Đèn báo trạng thái	Có (LED Indicator)
Số chân cắm	11 chân
Kiểu đấu nối	Chân cắm (Plug-in terminals)
Nhiệt độ vận hành	-25 đến 55°C
Tiêu chuẩn chất lượng	CSA, UL, VDE

Nguồn tham khảo: Omron Global Official

Lợi ích khi sử dụng Omron LY3N-D2 DC24

An toàn hệ thống: Giảm thiểu rủi ro hư hỏng linh kiện điện tử do nhiễu điện từ.
Tiết kiệm thời gian: Lắp đặt nhanh với đế cắm, không cần kỹ năng hàn phức tạp.
Tối ưu chi phí bảo trì: Nhờ đèn LED báo hiệu, việc chẩn đoán lỗi hệ thống trở nên cực kỳ đơn giản.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chuẩn bị đế cắm tương ứng (Ví dụ: PTF11A) và lắp đế vào thanh DIN rail trong tủ điện.
Bước 2: Đấu nối dây cấp nguồn 24VDC vào hai chân cuộn dây (lưu ý đúng cực tính do có diode tích hợp).
Bước 3: Đấu nối các tải cần điều khiển vào các chân tiếp điểm 3PDT theo sơ đồ mạch điện.
Bước 4: Cắm rơ le vào đế cắm một cách chắc chắn.
Bước 5: Cấp nguồn và kiểm tra đèn LED trên rơ le để xác nhận hoạt động.

Sản phẩm liên quan (isRelatedTo)

Để hoạt động hoàn hảo, sản phẩm này thường được sử dụng kèm với:

Đế cắm (Socket): PTF11A FOR LY hoặc PT11
Thanh kẹp giữ rơ le (Clip): PYC-A1 hoặc PYC-P

Ứng dụng thực tế (PropertyValue)

Điều khiển động cơ, máy bơm công suất nhỏ.
Làm rơ le trung gian trong các hệ thống PLC điều khiển tự động.
Sử dụng trong các bảng mạch điều khiển tủ điện công nghiệp, hệ thống chiếu sáng.
Ứng dụng trong các thiết bị nhà thông minh (Smart Home) yêu cầu điện áp 24VDC.

Câu hỏi thường gặp (FAQ)

1. Rơ le LY3N-D2 DC24 có tích hợp sẵn diode không?: Có, ký hiệu "D2" trong mã sản phẩm xác nhận thiết bị đã được tích hợp sẵn diode chống xung ngược để bảo vệ mạch điều khiển.
2. Tôi có thể dùng rơ le này cho điện áp 220VAC không?: Không, sản phẩm này được thiết kế chuyên dụng cho điện áp cuộn dây là 24VDC. Sử dụng sai điện áp sẽ gây cháy cuộn dây ngay lập tức.
3. Tại sao rơ le có đèn LED?: Đèn LED giúp bạn quan sát trực quan trạng thái cuộn dây có đang được cấp điện hay không, rất tiện lợi khi sửa chữa.
4. Sản phẩm này dùng đế cắm loại nào?: Bạn nên sử dụng đế cắm Omron dòng PT, cụ thể là PTF11A hoặc PT11 để đảm bảo độ tiếp xúc tốt nhất.
5. Dòng điện tối đa qua tiếp điểm là bao nhiêu?: Rơ le chịu được dòng điện định mức lên đến 10A cho cả tải xoay chiều và một chiều.
6. Cấu trúc 3PDT nghĩa là gì?: Nghĩa là rơ le có 3 cặp tiếp điểm độc lập, cho phép bạn điều khiển 3 mạch điện khác nhau cùng lúc.
7. Sản phẩm có chính hãng không?: AUT VN cam kết cung cấp sản phẩm Omron chính hãng 100%, đầy đủ CO/CQ khi có yêu cầu.
8. Tôi có được bảo hành không?: Có, sản phẩm được bảo hành theo tiêu chuẩn của hãng Omron và chính sách của AUT VN.
