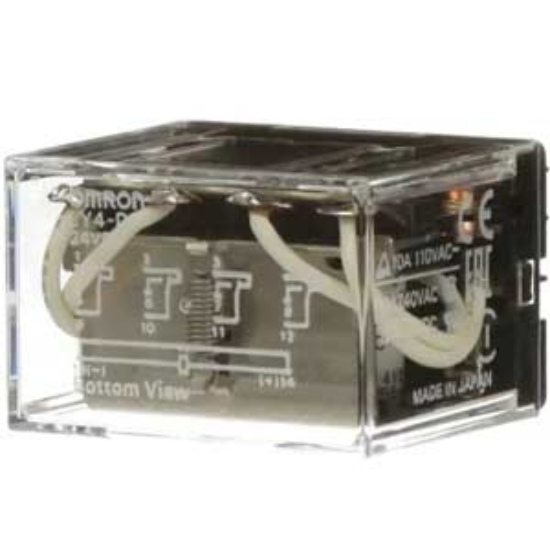

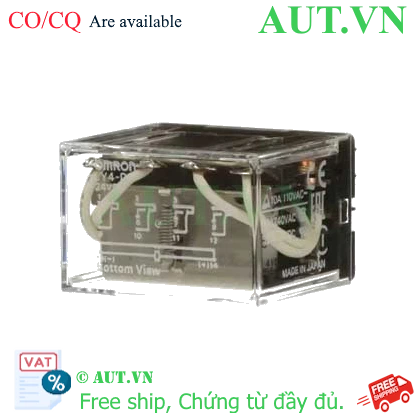

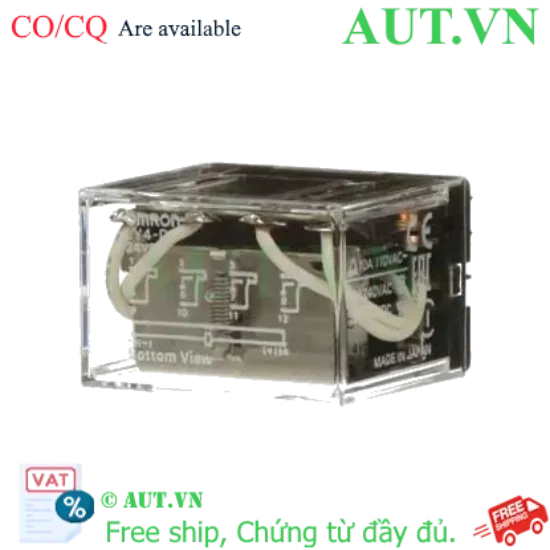

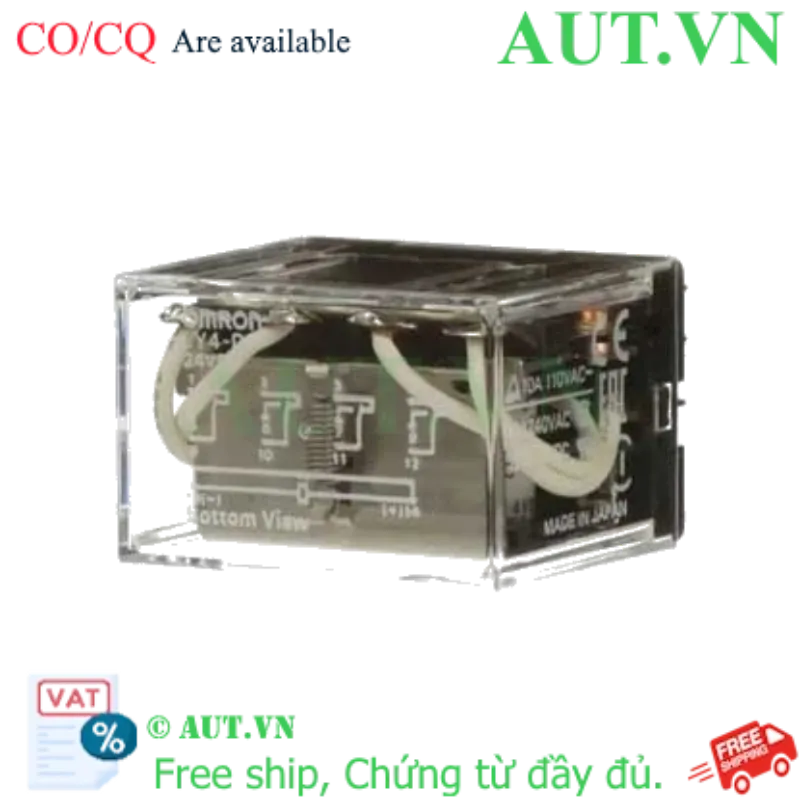

Rơ le trung gian Omron LY4-D DC24 - 14 Chân, 4PDT, 10A - Chính hãng AUT VN

Loại sản phẩm: Rơ le công suất Omron LY Series
Số cực: 4PDT (4 cặp tiếp điểm chuyển đổi)
Điện áp cuộn dây: 24VDC (Tích hợp Diode chống nhiễu)
Dòng định mức: 10A
Kiểu chân: 14 chân, dạng cắm (Plug-in)
Ứng dụng: Điều khiển tự động hóa công nghiệp

nhà chế tạo: Omron

SKU: LY4-D DC24

Tải xuống mẫu

371.736 ₫

Giới thiệu Rơ le trung gian Omron LY4-D DC24

Rơ le trung gian Omron LY4-D DC24 là dòng rơ le công suất cao được thiết kế để đáp ứng các yêu cầu khắt khe trong hệ thống điều khiển tự động hóa. Với cấu trúc 4PDT (4 cặp tiếp điểm), sản phẩm cho phép điều khiển cùng lúc nhiều mạch điện độc lập, tăng tính linh hoạt cho hệ thống. Điểm đặc biệt của dòng LY4-D là đã được tích hợp sẵn diode hấp thụ xung điện áp ngược (Surge absorber diode), giúp bảo vệ các thiết bị điện tử nhạy cảm như PLC khỏi các xung nhiễu khi cuộn dây ngắt mạch.

Điểm nổi bật của Omron LY4-D DC24

Độ tin cậy cực cao: Tiếp điểm hợp kim bạc giúp tăng tuổi thọ và khả năng dẫn điện ổn định.
Bảo vệ toàn diện: Tích hợp sẵn diode chống nhiễu, giảm thiểu rủi ro hư hỏng cho mạch điều khiển.
Thiết kế nhỏ gọn: Tiết kiệm không gian trong tủ điện nhưng vẫn đảm bảo công suất tải lên đến 10A.
Tiêu chuẩn quốc tế: Đạt các chứng chỉ uy tín như CSA, UL, VDE, đảm bảo an toàn vận hành.

Bảng thông số kỹ thuật chi tiết

Model	LY4-D DC24
Thương hiệu	Omron
Loại rơ le	Rơ le công suất (Power Relay)
Số chân cắm	14 Chân
Kiểu chân	Dạng dẹt (Plug-in)
Cấu trúc tiếp điểm	4PDT (4 cặp tiếp điểm chuyển đổi)
Điện áp cuộn dây	24VDC
Dòng điện định mức	10A (tải thuần trở)
Tính năng bảo vệ	Có tích hợp Diode hấp thụ xung (Surge absorber)
Chất liệu tiếp điểm	Hợp kim bạc (Silver alloy)
Nhiệt độ hoạt động	-25°C đến 55°C
Trọng lượng	~70g
Kích thước (RxC×S)	41.5 x 28 x 36 mm

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron LY4-D DC24

Tối ưu hóa chi phí: Việc tích hợp sẵn diode giúp bạn không cần mua thêm linh kiện bảo vệ rời, tiết kiệm thời gian và chi phí lắp đặt.
Đảm bảo an toàn hệ thống: Ngăn chặn hiện tượng nhiễu điện từ (EMI) gây treo hoặc lỗi PLC/vi điều khiển.
Dễ dàng bảo trì: Thiết kế dạng cắm (Plug-in) cho phép thay thế nhanh chóng khi có sự cố mà không cần tháo dỡ toàn bộ hệ thống dây dẫn.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra điện áp nguồn cấp đảm bảo là 24VDC để tránh cháy cuộn dây.
Bước 2: Lắp rơ le vào đế cắm tương ứng (ví dụ: PTF-14-PU-L).
Bước 3: Đấu nối dây nguồn vào hai chân cuộn dây (A1, A2).
Bước 4: Đấu nối mạch tải vào các cặp tiếp điểm (Common, NO, NC) theo sơ đồ mạch điện của bạn.
Bước 5: Kiểm tra độ chặt của các đầu nối trước khi cấp điện vận hành.

Sản phẩm đi kèm và tương thích (isRelatedTo)

Để rơ le hoạt động ổn định và chuyên nghiệp, bạn nên sử dụng kết hợp với:

Đế cắm (Socket): Omron PTF-14-PU-L hoặc PTF14A-E.
Thanh kẹp giữ (Retaining Clip): Omron PYC-A1 hoặc PYC-P để cố định rơ le chắc chắn trong tủ điện.

Ứng dụng thực tế (Application)

Sử dụng trong các tủ điều khiển máy móc tự động hóa.
Điều khiển các tải công suất nhỏ như động cơ, van điện từ (solenoid), đèn báo.
Dùng trong các hệ thống điều khiển PLC yêu cầu độ chống nhiễu cao.

Câu hỏi thường gặp (FAQ)

1. Rơ le LY4-D DC24 có gì khác với LY4 DC24?: Sự khác biệt chính là chữ "D" đại diện cho việc tích hợp sẵn diode chống nhiễu (Surge absorber) bên trong rơ le.
2. Tôi có thể dùng rơ le này cho nguồn 24VAC không?: Không, sản phẩm này được thiết kế chuyên biệt cho nguồn 24VDC. Sử dụng nguồn AC sẽ làm cháy cuộn dây ngay lập tức.
3. Tại sao tôi nên chọn loại 14 chân thay vì 8 chân?: Loại 14 chân (4PDT) cho phép bạn điều khiển 4 mạch điện độc lập cùng lúc, trong khi loại 8 chân (DPDT) chỉ điều khiển được 2 mạch.
4. Dòng tải tối đa 10A có dùng được cho động cơ lớn không?: 10A là dòng định mức cho tải thuần trở. Đối với tải cảm (như động cơ), dòng khởi động sẽ cao hơn, bạn cần tính toán kỹ để tránh hỏng tiếp điểm.
5. Làm sao để biết rơ le đã được lắp đúng vào đế?: Rơ le sẽ khớp chặt vào đế và không bị lỏng lẻo. Bạn có thể kiểm tra bằng cách nhấn nhẹ, nếu không thấy xê dịch là đã đạt.
6. Sản phẩm có kèm theo đế cắm không?: Sản phẩm này là rơ le rời, đế cắm được bán riêng biệt. Vui lòng liên hệ AUT VN để mua kèm.
7. Diode tích hợp có tác dụng gì?: Nó giúp triệt tiêu xung điện áp ngược sinh ra khi ngắt cuộn dây, bảo vệ thiết bị điều khiển (như PLC) khỏi bị hư hỏng.
8. Sản phẩm có được bảo hành không?: Có, tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng theo chính sách của Omron.
