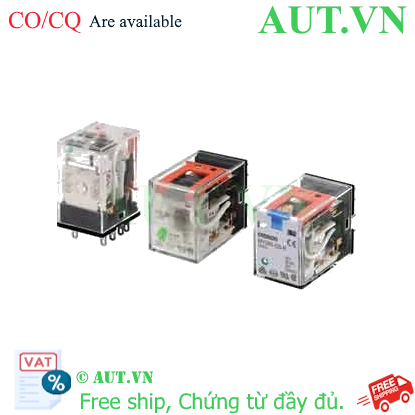

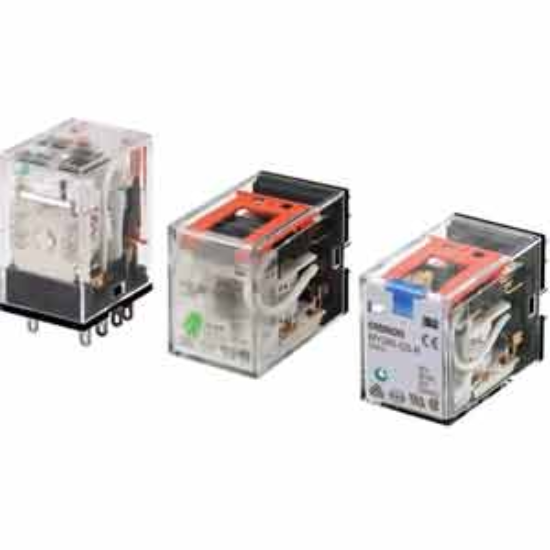

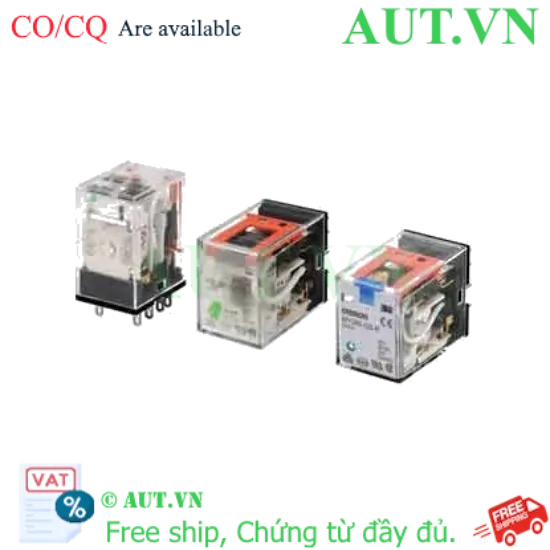

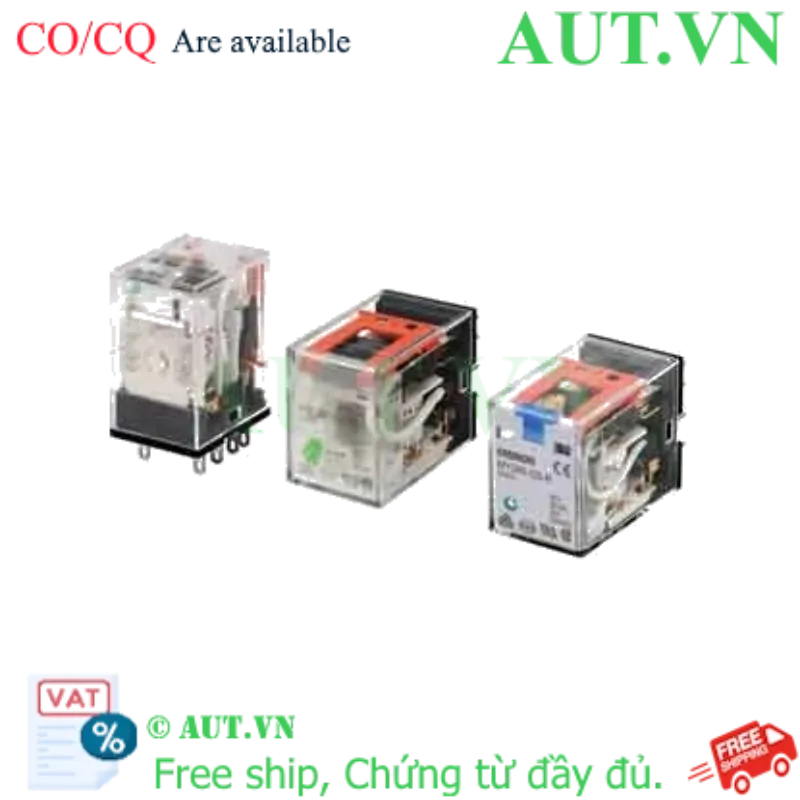

Rơ Le Trung Gian Omron MY2IN-GS-R DC220 | 8 Chân Dẹt, 220VDC, Tích Hợp LED & Nút Test

Thương hiệu: Omron (Nhật Bản) - Cam kết chính hãng 100%
Model: MY2IN-GS-R DC220 (Dòng GS cải tiến)
Điện áp cuộn dây: 220VDC (Dòng điện một chiều)
Cấu trúc tiếp điểm: DPDT (2 cặp NO/NC), dòng định mức 5A, vật liệu bạc cao cấp
Tính năng vượt trội: 8 chân dẹt, tích hợp đèn LED báo trạng thái và nút Test cưỡng bức
Ứng dụng: Chuyên dụng cho tủ điện PLC, máy CNC, hệ thống tự động hóa công nghiệp

nhà chế tạo: Omron

SKU: MY2IN-GS-R DC220

Tải xuống mẫu

Giá cũ: 185.250 ₫

Giá bán: 148.200 ₫

Số lượng:

Giới thiệu Rơ le trung gian Omron MY2IN-GS-R DC220

Rơ le trung gian Omron MY2IN-GS-R DC220 là giải pháp đóng ngắt điện từ cao cấp thuộc Series MY-GS, được thiết kế để đáp ứng những tiêu chuẩn khắt khe nhất trong công nghiệp tự động hóa. Sản phẩm đóng vai trò là cầu nối cách ly, khuếch đại tín hiệu và bảo vệ các thiết bị điều khiển nhạy cảm như PLC khỏi các xung điện hoặc quá tải. Với điện áp cuộn dây 220VDC và thiết kế 8 chân dẹt tiêu chuẩn, MY2IN-GS-R DC220 đảm bảo sự vận hành bền bỉ, chính xác tuyệt đối ngay cả trong môi trường sản xuất khắc nghiệt.

Điểm nổi bật của Omron MY2IN-GS-R DC220

Chẩn đoán lỗi siêu tốc: Tích hợp đèn LED hiển thị trạng thái hoạt động, cho phép kỹ thuật viên nhận biết ngay lập tức rơ le đang Đóng hay Ngắt mà không cần thiết bị đo, giúp tối ưu hóa quy trình bảo trì.
Nút Test cưỡng bức độc đáo: Tính năng đặc trưng của dòng GS cho phép kích hoạt tiếp điểm thủ công để kiểm tra mạch đầu ra mà không cần cấp nguồn cuộn dây, rút ngắn thời gian tìm lỗi (troubleshooting) đáng kể.
Độ bền tiếp điểm vượt trội: Sử dụng hợp kim bạc (Silver Alloy) giúp tăng khả năng dẫn điện, chống mài mòn và oxy hóa, kéo dài tuổi thọ đóng cắt lên đến hàng triệu chu kỳ.
Lắp đặt linh hoạt & An toàn: Thiết kế chân dẹt (flat pin) tương thích hoàn hảo với các đế cắm tiêu chuẩn, hỗ trợ tháo lắp nhanh (Plug-in) giúp giảm thiểu sai sót trong đấu nối.
Chứng nhận toàn cầu: Đạt chuẩn UL, CSA, IEC, CE, VDE, đảm bảo an toàn tuyệt đối cho mọi hệ thống điện công nghiệp toàn cầu.

Bảng thông số kỹ thuật chi tiết

Đặc tính kỹ thuật	Thông số chi tiết
Hãng sản xuất	Omron (Nhật Bản)
Mã sản phẩm	MY2IN-GS-R DC220
Số chân cắm	8 chân dẹt (8-pin flat)
Cấu trúc tiếp điểm	DPDT (2 cặp tiếp điểm chuyển đổi NO/NC)
Điện áp cuộn dây định mức	220VDC (Một chiều)
Dòng điện tiếp điểm định mức	5A (tại 70°C) - 7A (tại 40°C)
Vật liệu tiếp điểm	Hợp kim bạc (Ag Alloy)
Tuổi thọ cơ học	18,000 lần/giờ
Tiêu chuẩn chứng nhận	UL, CSA, IEC, CE, VDE

Lợi ích khi chọn dùng Rơ le Omron MY2IN-GS-R DC220

Bảo vệ tuyệt đối thiết bị điều khiển: Cách ly hoàn toàn mạch điều khiển và mạch động lực, bảo vệ các module PLC đắt tiền khỏi các sự cố điện.
Tối thiểu hóa thời gian dừng máy (Down-time): Nhờ đèn LED và nút Test, việc xác định điểm lỗi diễn ra tức thì, giúp nhà máy vận hành liên tục, tránh thiệt hại kinh tế.
Tiết kiệm chi phí vận hành: Độ bền cơ học cực cao giảm tần suất thay thế linh kiện, tối ưu hóa chi phí bảo trì định kỳ.
Tương thích linh hoạt: Dễ dàng tích hợp vào mọi loại đế cắm 8 chân dẹt tiêu chuẩn, linh động trong mọi thiết kế tủ điện.

Hướng dẫn lắp đặt và vận hành chuẩn (How-to)

Bước 1: Kiểm tra nguồn điện: Xác nhận nguồn cấp là 220VDC. Cảnh báo: Tuyệt đối không cấp nguồn AC220V để tránh gây cháy cuộn dây.
Bước 2: Lắp đặt đế cắm: Gắn đế rơ le (Ví dụ: PYF08A) lên thanh ray DIN chắc chắn.
Bước 3: Đấu nối dây: Kết nối dây nguồn vào cực cuộn dây (Coil) và đấu nối các tiếp điểm NO/NC theo sơ đồ kỹ thuật.
Bước 4: Lắp rơ le: Cắm rơ le MY2IN-GS-R DC220 vào đế cắm cho đến khi khớp hoàn toàn.
Bước 5: Kiểm tra & Vận hành: Cấp nguồn để kiểm tra LED. Sử dụng nút Test để xác nhận tính thông mạch trước khi vận hành tự động.

Sản phẩm sử dụng kèm theo (isRelatedTo)

Để đảm bảo hiệu suất và an toàn, Omron MY2IN-GS-R DC220 nên được kết hợp cùng:

Đế cắm rơ le 8 chân dẹt: PYF08A, PYFZ-08 hoặc PYF08S.
Kẹp cố định rơ le PYC-A1: Chống rung lắc, đảm bảo tiếp xúc điện ổn định trong môi trường máy móc rung động mạnh.

Ứng dụng thực tế của sản phẩm (Application)

Sản phẩm được ứng dụng rộng rãi trong các hệ thống:

Công nghiệp chế tạo: Điều khiển máy CNC, máy đóng gói, cánh tay Robot công nghiệp.
Hệ thống môi trường: Điều khiển bơm tự động, hệ thống xử lý nước thải, lọc nước công nghiệp.
Điện tòa nhà: Hệ thống điều hòa trung tâm HVAC, tủ điện phân phối, trạm biến áp thông minh.
Tự động hóa: Làm rơ le trung gian cho các dòng PLC Siemens, Mitsubishi, Omron.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm này sử dụng điện 220V AC hay DC?
Trả lời: Model MY2IN-GS-R DC220 sử dụng điện áp cuộn dây là 220V DC (một chiều). Bạn tuyệt đối không cấp nguồn AC vì sẽ gây hỏng thiết bị.

2. Dòng GS khác gì so với dòng MY tiêu chuẩn?
Trả lời: Dòng GS tích hợp thêm đèn LED hiển thị trạng thái và nút Test vật lý, giúp bảo trì và kiểm tra mạch nhanh hơn nhiều so với dòng thường.

3. Tiếp điểm DPDT là gì?
Trả lời: DPDT (Double Pole Double Throw) là rơ le có 2 cặp tiếp điểm độc lập, mỗi cặp gồm 1 tiếp điểm thường đóng (NC) và 1 tiếp điểm thường mở (NO).

4. Tôi có thể dùng đế cắm của hãng khác không?
Trả lời: Có, nếu đế đó hỗ trợ chuẩn 8 chân dẹt. Tuy nhiên, AUT VN khuyên dùng đế Omron chính hãng để đảm bảo độ tiếp xúc và độ bền tốt nhất.

5. Dòng 5A có đủ cho tải của tôi không?
Trả lời: Nếu tải dưới 5A, rơ le đáp ứng tốt. Nếu tải lớn hơn, hãy dùng rơ le này để điều khiển một Contactor (khởi động từ) lớn hơn.

6. Tại sao cấp nguồn nhưng đèn LED không sáng?
Trả lời: Với rơ le DC, bạn cần kiểm tra đúng cực tính (+ và -). Đấu ngược cực sẽ khiến đèn LED không sáng do đặc tính diode.

7. Nút Test hoạt động như thế nào?
Trả lời: Khi nhấn nút Test, cơ cấu cơ khí sẽ cưỡng bức đóng tiếp điểm dù không có điện cấp vào cuộn dây, giúp test mạch đầu ra độc lập.

8. Sản phẩm được bảo hành bao lâu tại AUT VN?
Trả lời: Sản phẩm được bảo hành chính hãng 12 tháng cho các lỗi từ nhà sản xuất.

9. Làm sao để biết rơ le Omron là chính hãng?
Trả lời: Hàng chính hãng có bao bì sắc nét, mã vạch rõ ràng và AUT VN cung cấp đầy đủ chứng từ CO/CQ khi yêu cầu.

10. AUT VN có giao hàng hỏa tốc không?
Trả lời: Có, chúng tôi hỗ trợ giao hỏa tốc nội thành TP.HCM và giao nhanh 2-4 ngày trên toàn quốc.

Nguồn tham khảo kỹ thuật: Omron Industrial Automation (ia.omron.com)
