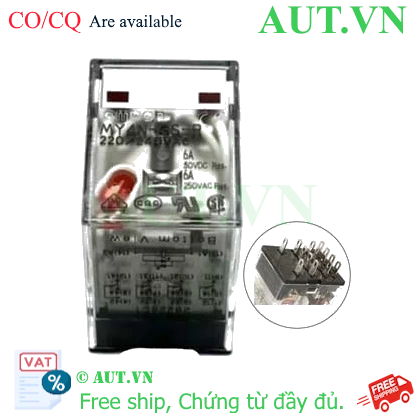

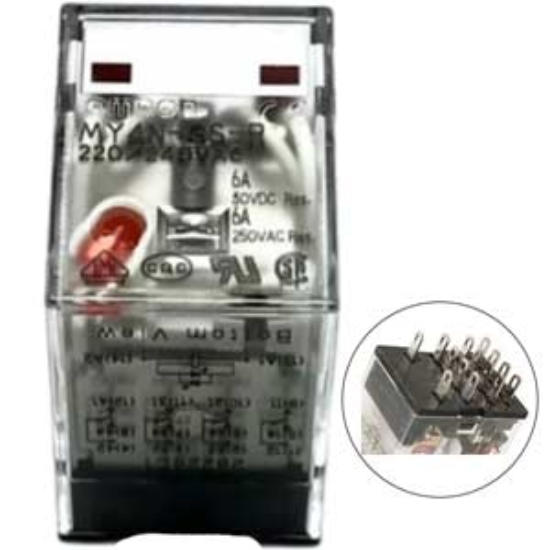

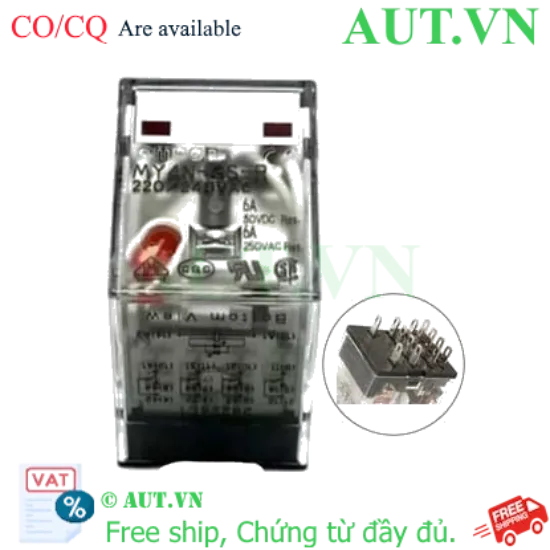

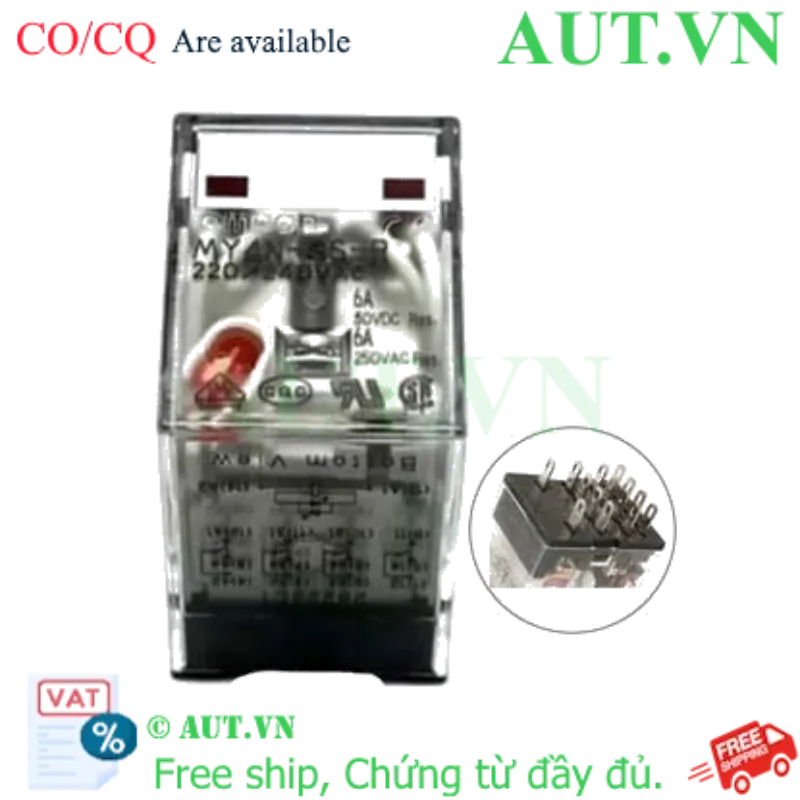

Rơ le trung gian Omron MY4N-GS-R AC220/240 là thiết bị đóng cắt trung gian cao cấp, được thiết kế chuyên dụng cho các hệ thống điều khiển tự động hóa và tủ điện công nghiệp. Với cấu hình 4PDT mạnh mẽ, sản phẩm đóng vai trò quan trọng trong việc cách ly tín hiệu, bảo vệ các thiết bị điều khiển nhạy cảm như PLC và khuếch đại dòng điện điều khiển.
🚀 Điểm nổi bật của Omron MY4N-GS-R
- Giám sát trực quan 2 lớp: Khác với các dòng thông thường, MY4N-GS-R trang bị cả đèn LED báo trạng thái và cơ chế chỉ thị cơ học, giúp kỹ thuật viên kiểm tra tình trạng đóng/ngắt ngay lập tức mà không cần dụng cụ đo.
- Độ bền tiếp điểm cực cao: Sử dụng hợp kim bạc (Silver Alloy) với cấu trúc tiếp điểm chia đôi (bifurcated), giúp tăng diện tích tiếp xúc, giảm điện trở và hạn chế tình trạng hồ quang điện.
- Tiêu chuẩn Nhật Bản: Sản phẩm từ Omron đảm bảo khả năng vận hành ổn định trong môi trường nhiệt độ cao và rung động mạnh trong nhà máy.
- Lắp đặt linh hoạt: Thiết kế chân dẹt giúp việc thay thế rơ le diễn ra cực nhanh thông qua đế cắm, giảm thiểu thời gian dừng máy (downtime).
📊 Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | MY4N-GS-R AC220/240 |
| Loại rơ le | Rơ le trung gian (General Purpose Relay) |
| Cấu hình tiếp điểm | 4PDT (4 cặp tiếp điểm chuyển đổi) |
| Điện áp cuộn dây | 220VAC - 240VAC |
| Dòng định mức tiếp điểm | 6A (tại 50°C), 3A (tại 70°C) |
| Số chân kết nối | 14 chân dẹt (Plug-in type) |
| Chất liệu tiếp điểm | Hợp kim bạc (Silver Alloy) |
| Nhiệt độ vận hành | -55 đến 70°C |
| Tiêu chuẩn quốc tế | CSA, IEC, UL |
🌟 Lợi ích khi sử dụng MY4N-GS-R cho hệ thống của bạn
- Bảo vệ hệ thống điều khiển: Cách ly hoàn toàn giữa mạch điều khiển (PLC, Sensor) và mạch động lực, tránh hư hỏng do xung điện hoặc quá tải.
- Tối ưu hóa bảo trì: Việc quan sát đèn LED giúp chẩn đoán lỗi hệ thống nhanh chóng, tiết kiệm chi phí nhân công sửa chữa.
- Tiết kiệm diện tích tủ điện: Thiết kế nhỏ gọn nhưng sở hữu tới 4 cặp tiếp điểm, giúp giảm số lượng thiết bị cần lắp đặt.
🛠 Hướng dẫn sử dụng (How-to)
- Bước 1: Lựa chọn đế cắm tương ứng như PYF14A và lắp cố định lên thanh DIN rail.
- Bước 2: Đấu nối nguồn điện AC 220V/240V vào các chân cuộn dây (coil) theo sơ đồ của nhà sản xuất.
- Bước 3: Kết nối các đường tín hiệu vào các chân tiếp điểm (Common, NO, NC) tùy theo sơ đồ mạch điều khiển.
- Bước 4: Cắm rơ le MY4N-GS-R vào đế cắm, đảm bảo các chân dẹt đã khớp hoàn toàn.
- Bước 5: Cấp nguồn và kiểm tra đèn LED trên thân rơ le để xác nhận trạng thái hoạt động.
🔗 Sản phẩm sử dụng chung (isRelatedTo)
Để hệ thống vận hành hoàn chỉnh và an toàn, quý khách nên sử dụng kèm:
- Đế cắm rơ le: PYF14A, PYF14A-E hoặc PY14QN2.
- Phụ kiện cố định: Thanh kẹp giữ rơ le PYC-A1, PYC-P để chống rung lắc.
⚙️ Ứng dụng thực tế (PropertyValue)
- Tủ điện điều khiển công nghiệp: Dùng để chuyển mạch cho khởi động từ, đèn báo, còi báo động.
- Hệ thống HVAC: Điều khiển các module máy nén, quạt thông gió trong các tòa nhà.
- Tự động hóa PLC: Làm trung gian cách ly tín hiệu ra từ các module I/O của PLC.
- Máy đóng gói & Xylanh khí nén: Điều khiển các van điện từ (solenoid valve) trong dây chuyền sản xuất.
❓ Câu hỏi thường gặp (FAQ)
1. Rơ le MY4N-GS-R khác gì so với dòng MY4 thông thường?
Dòng GS-R được nâng cấp với đèn LED báo trạng thái và chỉ thị cơ học, giúp việc giám sát trực quan và dễ dàng hơn rất nhiều so với dòng MY4 cơ bản.
2. Điện áp 220V/240VAC có dùng được cho điện lưới Việt Nam không?
Hoàn toàn được. Đây là dải điện áp tiêu chuẩn, cực kỳ phù hợp với lưới điện dân dụng và công nghiệp tại Việt Nam.
3. Tôi có thể dùng rơ le này để chạy trực tiếp động cơ lớn không?
Không nên. Rơ le này có dòng tải tối đa 6A. Để chạy động cơ lớn, bạn nên dùng rơ le này để điều khiển một Khởi động từ (Contactor) công suất lớn.
4. Sản phẩm này có đi kèm đế cắm khi mua không?
Sản phẩm được bán rời (dạng chân dẹt). Để sử dụng, quý khách cần mua thêm đế cắm như mã PYF14A tại AUT VN.
5. Làm thế nào để biết rơ le đang có điện hay không?
Bạn chỉ cần nhìn đèn LED trên thân rơ le. Khi đèn sáng, nghĩa là cuộn dây đang có điện và tiếp điểm đã chuyển trạng thái.
6. Tại sao tôi nên chọn mua hàng tại AUT VN?
AUT VN cam kết cung cấp hàng Omron chính hãng 100%, đầy đủ CO/CQ, hỗ trợ kỹ thuật chuyên sâu và giá thành cạnh tranh nhất thị trường.
7. Rơ le 4PDT nghĩa là gì?
4PDT (Four Pole Double Throw) nghĩa là rơ le có 4 cặp tiếp điểm chuyển đổi độc lập, cho phép điều khiển 4 mạch điện khác nhau cùng lúc.
8. Tuổi thọ của rơ le Omron MY4N là bao lâu?
Tuổi thọ phụ thuộc vào tần suất đóng ngắt và loại tải. Với tải thuần trở, rơ le có khả năng hoạt động hàng triệu lần đóng ngắt.
9. Sản phẩm này có chịu được môi trường ẩm ướt không?
Sản phẩm cần được lắp trong tủ điện tiêu chuẩn để tránh ẩm và bụi bẩn nhằm đảm bảo tuổi thọ tối đa.
10. Tôi có thể thay thế bằng rơ le hãng khác không?
Có thể nếu cùng thông số kỹ thuật, nhưng để đảm bảo tính đồng bộ và độ bền cao nhất với đế cắm, chúng tôi khuyến khích sử dụng đúng hàng chính hãng Omron.
Nguồn tham khảo: Omron Industrial Automation
