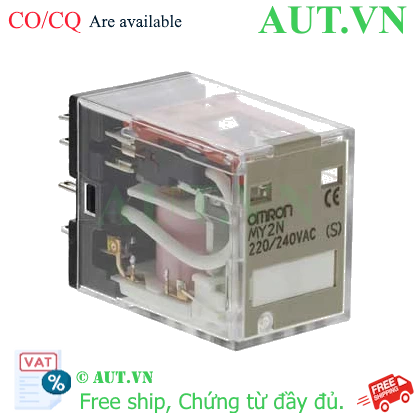

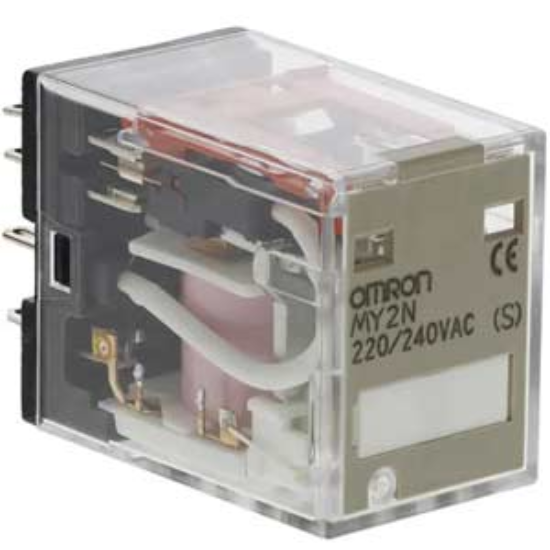

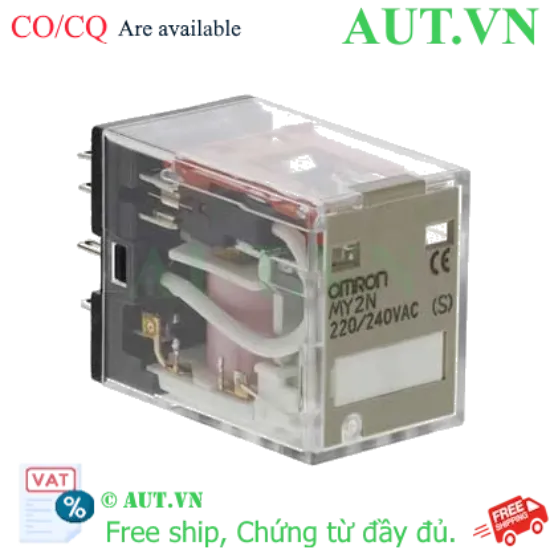

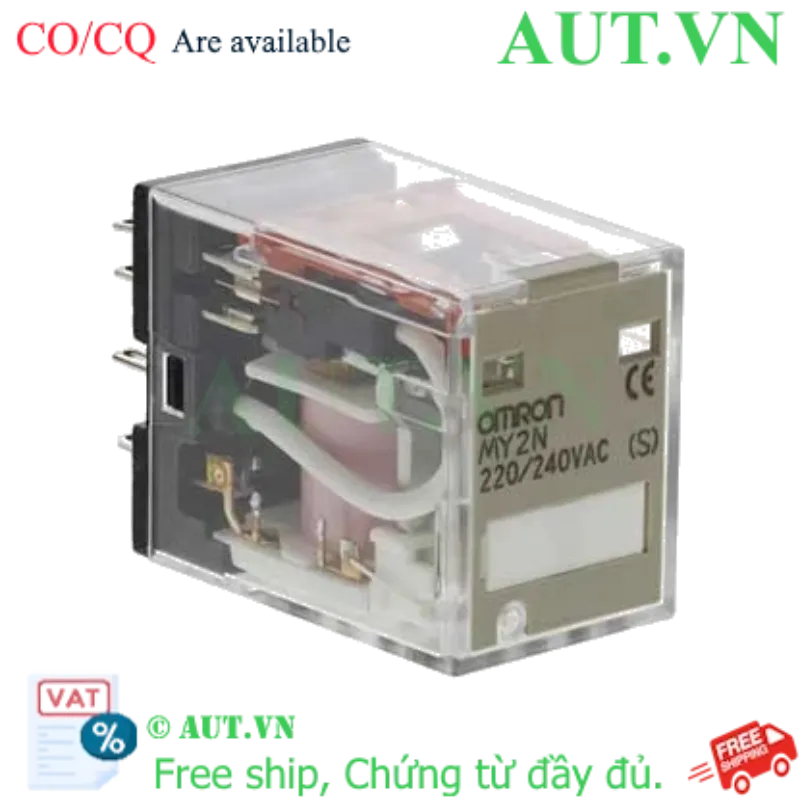

Rơ le trung gian Omron MY2N AC220/240 (S) - 8 Chân, 10A, Tích hợp LED & Nút Test
- Thương hiệu: Omron (Nhật Bản) - Chính hãng
- Model: MY2N AC220/240 (S)
- Điện áp cuộn dây: 220-240VAC
- Cấu trúc tiếp điểm: DPDT (8 chân, 2 cặp tiếp điểm chuyển đổi)
- Dòng định mức: 10A (Tải thuần trở)
- Tính năng vượt trội: Đèn LED chỉ thị trạng thái & Nút nhấn kiểm tra cơ học (Mechanical Test Button)
Giới thiệu Rơ le trung gian Omron MY2N AC220/240 (S)
Trong các hệ thống điều khiển tự động hóa công nghiệp, việc giám sát trạng thái thiết bị là yếu tố sống còn để đảm bảo an toàn và hiệu suất vận hành. Rơ le trung gian Omron MY2N AC220/240 (S) chính là giải pháp tối ưu mà các kỹ sư điện luôn tin dùng. Sản phẩm đóng vai trò là cầu nối trung gian, cho phép các mạch điều khiển điện tử (như PLC, cảm biến) vận hành các tải công suất lớn một cách an toàn và ổn định.
Điểm khác biệt lớn nhất của phiên bản MY2N so với các dòng rơ le thông thường chính là việc tích hợp đèn LED chỉ thị và nút nhấn kiểm tra cơ học. Điều này không chỉ giúp việc vận hành trở nên trực quan mà còn rút ngắn tối đa thời gian bảo trì và xử lý sự cố. Tại AUT VN, chúng tôi cam kết cung cấp sản phẩm Omron chính hãng, đảm bảo tiêu chuẩn kỹ thuật khắt khe nhất cho công trình của bạn.
Điểm nổi bật của Rơ le Omron MY2N
- Giám sát trạng thái thời gian thực: Đèn LED tích hợp sáng rõ khi cuộn dây được cấp điện, giúp kỹ thuật viên xác định nhanh trạng thái hoạt động mà không cần dùng đồng hồ đo.
- Kiểm tra thủ công an toàn: Nút nhấn cơ học (Mechanical Test Button) cho phép kích hoạt tiếp điểm để kiểm tra mạch tải mà không cần cấp nguồn cho cuộn dây, đảm bảo an toàn tuyệt đối trong quá trình setup.
- Độ bền công nghiệp: Tiếp điểm chế tạo từ hợp kim bạc (Silver Alloy) cao cấp, chống oxy hóa, chịu mài mòn cao và đảm bảo độ dẫn điện ổn định qua hàng triệu lần đóng ngắt.
- Tối ưu không gian tủ điện: Thiết kế nhỏ gọn, chuẩn Plug-in, dễ dàng lắp đặt trên đế cắm và thanh DIN Rail, giúp tủ điện gọn gàng và chuyên nghiệp hơn.
- Điều khiển linh hoạt: Cấu trúc DPDT (2 Form C) cho phép bạn điều khiển đồng thời hai mạch độc lập, tăng cường khả năng tùy biến cho hệ thống điều khiển.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Mã sản phẩm (Model) | MY2N AC220/240 (S) |
| Thương hiệu | Omron (Nhật Bản) |
| Loại thiết bị | Rơ le trung gian (Intermediate Relay) |
| Số chân kết nối | 8 chân (Plug-in) |
| Cấu trúc tiếp điểm | DPDT (2 Form C) |
| Điện áp cuộn dây | 220...240VAC |
| Dòng điện định mức | 10A (Tải thuần trở) |
| Chất liệu tiếp điểm | Hợp kim bạc (Silver Alloy) |
| Chỉ thị trạng thái | Đèn LED báo hiệu |
| Chế độ kiểm tra | Nút nhấn cơ học (Mechanical Test Button) |
| Nhiệt độ vận hành | -55 đến 60°C |
| Kích thước (RxC×S) | 21.5 x 28 x 36 mm |
Nguồn tham khảo: Omron Official Website
Lợi ích khi sử dụng Rơ le Omron MY2N cho hệ thống
Khi lựa chọn Rơ le trung gian Omron MY2N, doanh nghiệp không chỉ mua một linh kiện điện mà đang đầu tư vào sự ổn định của toàn bộ hệ thống sản xuất. Việc tích hợp LED báo và nút Test giúp giảm tới 50% thời gian chẩn đoán lỗi, từ đó hạn chế tối đa tình trạng dừng máy đột ngột (downtime), gây thiệt hại về kinh tế.
Đặc biệt, khả năng cách ly điện áp giữa mạch điều khiển và mạch lực giúp bảo vệ các thiết bị đắt tiền như PLC, biến tần khỏi các xung nhiễu hoặc sự cố ngắn mạch từ tải, kéo dài tuổi thọ cho toàn bộ hệ thống tự động hóa.
Hướng dẫn lắp đặt và sử dụng đúng cách
- Bước 1: Lựa chọn đế cắm (Socket) tương thích (Ví dụ: PY08 hoặc PYF08A).
- Bước 2: Gắn đế cắm chắc chắn lên thanh ray DIN Rail 35mm trong tủ điện.
- Bước 3: Đấu nối dây nguồn điều khiển 220VAC vào hai chân cuộn dây (Coil) theo sơ đồ chân của hãng.
- Bước 4: Kết nối các chân tiếp điểm (Common, NO, NC) với thiết bị tải cần điều khiển.
- Bước 5: Cắm Rơ le vào đế, cấp nguồn và quan sát đèn LED. Sử dụng nút nhấn cơ để test thử tiếp điểm trước khi vận hành chính thức.
Sản phẩm sử dụng chung (Combo khuyến nghị)
Để đạt hiệu quả vận hành cao nhất, Rơ le MY2N nên được kết hợp cùng các phụ kiện chính hãng sau:
- Đế cắm (Socket): Omron PY08, PY08-0, PY08QN hoặc đế cắm nhanh PYF08A.
- Kẹp giữ cố định: Clip PYC-1 hoặc PYC-A1 để chống rung lắc.
- Phụ kiện lắp đặt: Thanh ray nhôm DIN Rail tiêu chuẩn 35mm.
Ứng dụng thực tế của sản phẩm
- Tự động hóa nhà máy: Điều khiển khởi động động cơ, van điện từ, xi lanh khí nén.
- Hệ thống điện tòa nhà: Điều khiển chiếu sáng hành lang, hệ thống HVAC, báo cháy.
- Máy móc công nghiệp: Cách ly tín hiệu giữa PLC và các thiết bị chấp hành công suất lớn.
- Tủ điện điều khiển: Sử dụng làm rơ le trung gian chuyển tiếp tín hiệu trong các mạch logic điện.
Câu hỏi thường gặp (FAQ)
1. Rơ le MY2N khác gì so với dòng MY thông thường?
Trả lời: Dòng MY2N được trang bị thêm đèn LED báo trạng thái cuộn dây và nút nhấn kiểm tra cơ học, giúp việc giám sát và sửa chữa thuận tiện hơn nhiều so với dòng MY không đèn.
2. Tôi có thể dùng rơ le này cho điện áp 24VDC không?
Trả lời: Không, model MY2N AC220/240 (S) chỉ dùng cho nguồn xoay chiều 220-240V. Nếu bạn dùng 24VDC, hãy chọn mã MY2N DC24.
3. Tại sao tôi phải mua kèm đế cắm?
Trả lời: Vì đây là rơ le dạng chân cắm (Plug-in), đế cắm giúp bạn kết nối dây điện dễ dàng, an toàn và thay thế rơ le cực nhanh khi hỏng hóc mà không cần đấu nối lại dây.
4. Dòng 10A có dùng cho motor công suất lớn được không?
Trả lời: 10A là dòng định mức cho tải thuần trở. Với tải cảm như motor, dòng khởi động sẽ rất cao, bạn nên dùng rơ le này để điều khiển khởi động từ (Contactor) thay vì điều khiển trực tiếp motor lớn.
5. Nút Test trên rơ le dùng khi nào?
Trả lời: Dùng khi bạn muốn kiểm tra xem mạch tải phía sau có hoạt động đúng không mà không cần cấp điện cho cuộn dây, hoặc dùng để test thử trong quá trình lắp đặt tủ điện.
6. Đèn LED không sáng nhưng rơ le vẫn đóng, hiện tượng này là gì?
Trả lời: Đây có thể là dấu hiệu đèn LED bị cháy nhưng cuộn dây vẫn hoạt động. Tuy nhiên, với hàng chính hãng Omron tại AUT VN, trường hợp này rất hiếm khi xảy ra.
7. Tiếp điểm hợp kim bạc có ưu điểm gì?
Trả lời: Hợp kim bạc giúp giảm điện trở tiếp xúc, chống tia lửa điện và chống mài mòn, giúp rơ le hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
8. Làm sao để phân biệt rơ le Omron chính hãng?
Trả lời: Bạn hãy kiểm tra bao bì, tem nhãn và đặc biệt là mua tại các đơn vị uy tín như AUT VN để có đầy đủ chứng chỉ CO/CQ.
9. Rơ le này có gây tiếng ồn lớn khi đóng ngắt không?
Trả lời: Rơ le cơ luôn có tiếng "tạch" khi đóng ngắt, đây là đặc điểm bình thường của dòng rơ le trung gian.
10. Thời gian giao hàng của AUT VN là bao lâu?
Trả lời: Chúng tôi luôn sẵn kho số lượng lớn. Giao hàng hỏa tốc trong ngày tại TP.HCM và 2-3 ngày cho các tỉnh thành khác. Liên hệ Zalo 0968.053.025 để nhận báo giá nhanh.
