Bạn đang tìm kiếm một giải pháp đóng cắt tin cậy cho hệ thống điều khiển tự động hóa? Rơ le trung gian Omron MY2N-GS-R AC48 chính là sự lựa chọn hàng đầu. Với thiết kế nhỏ gọn nhưng mạnh mẽ, sản phẩm này giúp tối ưu hóa không gian tủ điện và đảm bảo sự ổn định tuyệt đối cho các mạch điều khiển điện công nghiệp.

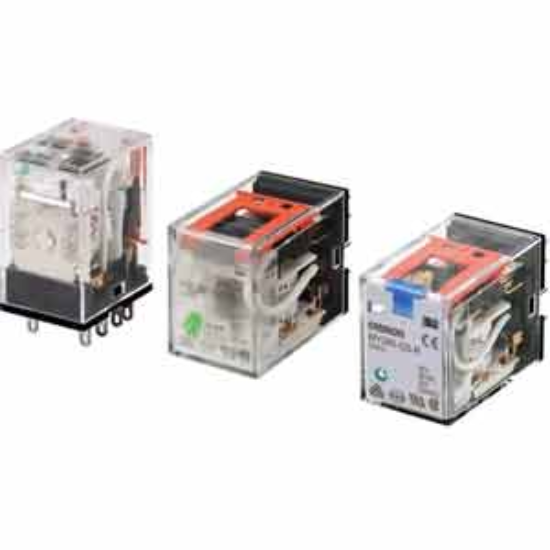

1. Giới thiệu sản phẩm Rơ le Omron MY2N-GS-R AC48
Rơ le MY2N-GS-R AC48 thuộc dòng MY series danh tiếng của Omron. Đây là dòng rơ le dùng để trung chuyển tín hiệu hoặc điều khiển các tải nhỏ trong các hệ thống tự động hóa. Điểm khác biệt của mã sản phẩm này là việc tích hợp đèn LED và chỉ thị cơ, giúp kỹ thuật viên dễ dàng kiểm tra trạng thái hoạt động của rơ le ngay lập tức, giảm thiểu thời gian tìm lỗi (troubleshooting).
2. Điểm nổi bật của Omron MY2N-GS-R AC48
- Độ tin cậy cực cao: Sử dụng tiếp điểm lưỡng phân (Bifurcated contact) bằng hợp kim bạc, giúp tăng diện tích tiếp xúc và khả năng dẫn điện ngay cả với các dòng tín hiệu nhỏ.
- Giám sát trực quan: Tích hợp sẵn đèn LED báo trạng thái cuộn dây, giúp việc vận hành và bảo trì trở nên an toàn và nhanh chóng hơn.
- Thiết kế tối ưu: Kích thước nhỏ gọn, chân cắm (Plug-in) giúp việc lắp đặt và thay thế cực kỳ dễ dàng trên các đế cắm chuyên dụng.
- Tiêu chuẩn quốc tế: Đạt các chứng chỉ uy tín như UL, CSA, IEC, đảm bảo an toàn cho mọi môi trường công nghiệp.
3. Bảng thông số kỹ thuật chi tiết
| Thông số | Giá trị chi tiết |
|---|
| Model | MY2N-GS-R AC48 |
| Loại rơ le | Rơ le trung gian (Intermediate Relay) |
| Số chân | 8 chân |
| Cấu hình tiếp điểm | DPDT (2 Form C) |
| Điện áp cuộn dây | 48VAC |
| Dòng điện định mức (tải thuần trở) | 7A tại 250VAC, 7A tại 30VDC, 5A tại 220VAC, 5A tại 24VDC |
| Cấu trúc tiếp điểm | Tiếp điểm lưỡng phân (Bifurcated) |
| Chất liệu tiếp điểm | Hợp kim bạc (Silver Alloy) |
| Chỉ thị trạng thái | Có đèn LED và chỉ thị cơ |
| Kiểu lắp đặt | Đế cắm (Plug-in) |
| Nhiệt độ vận hành | -55 đến 70°C |
| Kích thước (RxCxS) | 21.5 x 28 x 36 mm |
| Tiêu chuẩn | CSA, IEC, UL |
Nguồn tham khảo: Omron Global Official Website
4. Lợi ích khi sử dụng Rơ le Omron MY2N-GS-R AC48
Việc sử dụng sản phẩm chính hãng từ AUT VN mang lại cho bạn:
- An tâm về chất lượng: Hạn chế tối đa các sự cố chập cháy, ngắt mạch không mong muốn trong hệ thống.
- Tiết kiệm chi phí bảo trì: Nhờ đèn LED báo trạng thái, việc kiểm tra lỗi diễn ra nhanh chóng, không cần dùng đồng hồ đo chuyên dụng trong nhiều trường hợp.
- Tuổi thọ dài lâu: Tiếp điểm bạc cao cấp giúp chống mài mòn tốt, đảm bảo tần suất đóng cắt lớn.
5. Hướng dẫn lắp đặt (How-to)
- Bước 1: Chuẩn bị đế cắm (Socket) phù hợp (Ví dụ: dòng PYF08 hoặc PY08).
- Bước 2: Lắp đế cắm lên thanh DIN Rail trong tủ điện.
- Bước 3: Cắm rơ le MY2N-GS-R AC48 vào đế cắm một cách nhẹ nhàng theo đúng chiều.
- Bước 4: Đấu nối nguồn điều khiển 48VAC vào các chân cuộn dây (A1, A2) trên đế cắm.
- Bước 5: Đấu nối tải vào các chân tiếp điểm (Common, NO, NC) theo sơ đồ mạch điện.
- Bước 6: Kiểm tra đèn LED trên rơ le có sáng khi cấp nguồn hay không trước khi vận hành tải.
6. Sản phẩm liên quan (isRelatedTo)
Để hệ thống hoạt động hoàn chỉnh, bạn nên kết hợp sử dụng với:
- Đế cắm Omron: PYF08A, PYF08, PYF08-Y1.
- Thanh kẹp giữ rơ le: PYC-A1, PYC-P.
- Các dòng rơ le trung gian Omron cùng dải điện áp khác.
7. Ứng dụng thực tế (Application)
Sản phẩm được ứng dụng rộng rãi trong:
- Hệ thống điều khiển PLC trong các nhà máy sản xuất.
- Mạch điều khiển đóng ngắt động cơ, đèn chiếu sáng, quạt công nghiệp.
- Các hệ thống nhà thông minh (Smart Home) công suất trung bình.
- Tủ điện điều khiển máy đóng gói, máy CNC.
8. Câu hỏi thường gặp (FAQ)
Q1: Điện áp cuộn dây của rơ le này là bao nhiêu?
A: Sản phẩm sử dụng điện áp cuộn dây là 48VAC.
Q2: Rơ le này có bao gồm đế cắm khi mua không?
A: Sản phẩm này là rơ le rời, không bao gồm đế cắm. Bạn cần mua thêm đế cắm (như dòng PYF08) để lắp đặt.
Q3: Tại sao rơ le có đèn LED?
A: Đèn LED giúp bạn biết ngay lập tức khi nào cuộn dây có điện, cực kỳ hữu ích trong việc kiểm tra lỗi hệ thống.
Q4: Tiếp điểm DPDT có ý nghĩa gì?
A: DPDT (Double Pole Double Throw) nghĩa là rơ le có 2 cặp tiếp điểm đóng/cắt độc lập, cho phép điều khiển 2 mạch điện cùng lúc.
Q5: Tôi có thể dùng rơ le này cho điện DC được không?
A: Không, mã này dành riêng cho điện áp AC 48V. Nếu dùng điện DC, bạn cần chọn mã có ký hiệu DC.
Q6: Khả năng chịu tải tối đa là bao nhiêu?
A: Tùy vào nhiệt độ môi trường, rơ le có thể chịu tải 7A (tại 40°C) hoặc 5A (tại 70°C).
Q7: Sản phẩm này có chính hãng không?
A: Tại AUT VN, chúng tôi cam kết 100% hàng chính hãng Omron, đầy đủ CO/CQ.
Q8: Làm sao để phân biệt rơ le thật và giả?
A: Bạn nên mua tại các nhà phân phối uy tín như AUT VN để đảm bảo hàng chuẩn, tránh các loại hàng nhái không có đèn LED hoặc tiếp điểm kém chất lượng.
Q9: Tiếp điểm lưỡng phân (Bifurcated) là gì?
A: Là loại tiếp điểm được chia làm hai phần nhỏ, giúp tăng diện tích tiếp xúc điện, đặc biệt tốt khi đóng cắt các tín hiệu điện tử yếu.
Q10: Thời gian giao hàng tại TP.HCM như thế nào?
A: AUT VN có sẵn kho, hỗ trợ giao hàng nhanh chóng cho khách hàng tại khu vực TP.HCM và các tỉnh lân cận.
