Rơ le này có dùng được cho điện 220V không?

Không, model này được thiết kế chuyên biệt cho điện áp 110VAC/120VAC.

Tại sao rơ le của tôi có đèn LED?

Đèn LED giúp bạn quan sát trực quan trạng thái có điện của cuộn dây.

Mạch RC có tác dụng gì?

Mạch RC giúp triệt tiêu các xung điện áp cao sinh ra khi tiếp điểm ngắt, bảo vệ thiết bị điều khiển.

Tôi có thể lắp trực tiếp rơ le lên bảng mạch không?

Sản phẩm này cần sử dụng kèm đế cắm (Socket) để lắp đặt.

Khả năng chịu tải tối đa là bao nhiêu?

Ở 50°C là 6A, ở 70°C là 3A.

Làm sao để biết rơ le bị hỏng?

Nếu có điện mà đèn LED không sáng hoặc tiếp điểm không hoạt động.

Có sẵn hàng tại AUT VN không?

Có, vui lòng liên hệ 0968.053.025 để check hàng.

Có được xuất hóa đơn VAT không?

Có, AUT VN cung cấp đầy đủ hóa đơn VAT và CO/CQ.

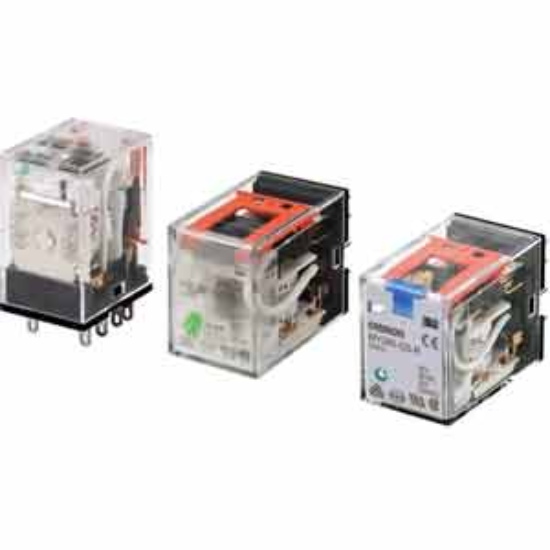

Rơ le trung gian Omron MY4N-CR-GS-R AC110/120 - 4PDT, 14 Chân, Tích hợp LED & RC

**Loại sản phẩm:** Rơ le trung gian (Intermediate Relay)
**Cấu hình tiếp điểm:** 4PDT (4 cặp tiếp điểm chuyển đổi)
**Số chân cắm:** 14 chân dẹt (Plug-in)
**Điện áp cuộn dây:** 110VAC / 120VAC
**Tính năng đặc biệt:** Tích hợp đèn LED chỉ thị và mạch dập xung RC chống nhiễu
**Dòng định mức:** 6A (tại 50°C) và 3A (tại 70°C)

nhà chế tạo: Omron

SKU: MY4N-CR-GS-R AC110/120

Tải xuống mẫu

Giá cũ: 238.200 ₫

Giá bán: 190.560 ₫

Giới thiệu Rơ le trung gian Omron MY4N-CR-GS-R AC110/120

Trong các hệ thống điều khiển tự động hóa công nghiệp, việc đảm bảo tín hiệu truyền tải chính xác và bảo vệ các thiết bị điều khiển là vô cùng quan trọng. Rơ le trung gian Omron MY4N-CR-GS-R AC110/120 là giải pháp hàng đầu được các kỹ sư tin dùng. Với cấu trúc 4PDT mạnh mẽ và tích hợp sẵn mạch dập xung RC, sản phẩm này không chỉ giúp đóng cắt dòng điện hiệu quả mà còn bảo vệ hệ thống khỏi các xung điện áp ngược gây hại.

Điểm nổi bật của sản phẩm

**Khả năng đóng cắt linh hoạt:** Với 4 cặp tiếp điểm (4PDT), bạn có thể điều khiển đồng thời nhiều mạch điện khác nhau chỉ với một tín hiệu cuộn dây.
**Bảo vệ tối ưu:** Mạch dập xung RC (RC surge suppressor) tích hợp sẵn giúp giảm thiểu nhiễu điện từ, kéo dài tuổi thọ cho PLC và các thiết bị điện tử nhạy cảm.
**Dễ dàng giám sát:** Đèn LED chỉ thị trạng thái giúp kỹ thuật viên nhanh chóng kiểm tra tình trạng hoạt động của rơ le ngay trên tủ điện.
**Tiếp điểm bền bỉ:** Cấu trúc tiếp điểm chia đôi (Bifurcated) với hợp kim bạc đảm bảo độ tin cậy cao ngay cả khi làm việc trong môi trường công nghiệp khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	MY4N-CR-GS-R AC110/120
Thương hiệu	Omron
Loại rơ le	Rơ le trung gian (Intermediate Relay)
Số chân cắm	14 chân dẹt (Plug-in)
Cấu trúc tiếp điểm	4PDT (4 cặp tiếp điểm)
Điện áp cuộn dây	110VAC / 120VAC
Dòng tải định mức	6A (tại 50°C), 3A (tại 70°C)
Dòng tiếp điểm (tải thuần trở)	6A tại 250VAC, 6A tại 30VDC, 3A tại 220VAC, 3A tại 24VDC
Chế độ bảo vệ	Mạch dập xung RC (RC surge suppressor)
Chỉ thị trạng thái	Đèn LED tích hợp
Chất liệu tiếp điểm	Hợp kim bạc (Bifurcated)
Nhiệt độ hoạt động	-55 đến 70°C
Tiêu chuẩn quốc tế	CSA, IEC, UL

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron MY4N-CR-GS-R

**Tiết kiệm không gian:** Thiết kế nhỏ gọn giúp tối ưu diện tích lắp đặt trong tủ điện điều khiển.
**Giảm chi phí bảo trì:** Độ bền cực cao và khả năng chống nhiễu giúp giảm thiểu các sự cố dừng máy đột ngột.
**Lắp đặt nhanh chóng:** Sử dụng hệ thống đế cắm (socket) giúp việc thay thế rơ le khi cần thiết trở nên cực kỳ đơn giản và nhanh chóng.

Hướng dẫn sử dụng (How-to)

**Bước 1:** Lựa chọn đế cắm (Socket) phù hợp với dòng MY (ví dụ: PYF14A) để lắp đặt.
**Bước 2:** Kết nối nguồn điện 110VAC hoặc 120VAC vào hai chân cuộn dây của rơ le thông qua đế cắm.
**Bước 3:** Đấu nối các tải cần điều khiển vào các chân tiếp điểm 4PDT theo sơ đồ mạch điện.
**Bước 4:** Kiểm tra đèn LED trên thân rơ le để xác nhận cuộn dây đã có điện.
**Bước 5:** Vận hành hệ thống và kiểm tra các tín hiệu đầu ra.

Sản phẩm liên quan (isRelatedTo)

Để lắp đặt hoàn chỉnh, quý khách nên kết hợp với các phụ kiện sau:

**Đế cắm rơ le:** Omron PYF14A, PYF14A-E, PYF14QN...
**Thanh kẹp giữ rơ le:** PYC-A1, PYC-P...

Ứng dụng thực tế (PropertyValue)

Sản phẩm được ứng dụng rộng rãi trong:

Hệ thống điều khiển tự động hóa trong nhà máy.
Tủ điều khiển máy móc công nghiệp.
Mạch điều khiển relay trung gian cho PLC.
Hệ thống chiếu sáng và điều khiển motor nhỏ.

Câu hỏi thường gặp (FAQ)

1. Rơ le này có dùng được cho điện 220V không?: Không, model này được thiết kế chuyên biệt cho điện áp 110VAC/120VAC. Vui lòng kiểm tra kỹ điện áp trước khi đấu nối.
2. Tại sao rơ le của tôi có đèn LED?: Đèn LED giúp bạn quan sát trực quan trạng thái có điện của cuộn dây, rất hữu ích khi chẩn đoán lỗi.
3. Mạch RC có tác dụng gì?: Mạch RC giúp triệt tiêu các xung điện áp cao sinh ra khi tiếp điểm ngắt, bảo vệ thiết bị điều khiển không bị nhiễu.
4. Tôi có thể lắp trực tiếp rơ le lên bảng mạch không?: Sản phẩm này được thiết kế dạng Plug-in, bạn cần sử dụng kèm đế cắm (Socket) để lắp đặt trên thanh ray hoặc bảng mạch.
5. Khả năng chịu tải tối đa là bao nhiêu?: Dòng tải phụ thuộc vào nhiệt độ môi trường. Ở 50°C, rơ le có thể chịu tải 6A. Ở 70°C, dòng giảm xuống còn 3A.
6. Làm sao để biết rơ le bị hỏng?: Khi có điện vào cuộn dây mà đèn LED không sáng hoặc tiếp điểm không đóng cắt dù đã đo thông mạch, rơ le có thể đã hỏng.
7. Sản phẩm có sẵn hàng tại AUT VN không?: AUT VN luôn sẵn kho các dòng Omron MY series. Vui lòng liên hệ Zalo 0968.053.025 để kiểm tra tồn kho thực tế.
8. Có được xuất hóa đơn VAT không?: Có, AUT VN cung cấp đầy đủ hóa đơn VAT và chứng từ CO/CQ cho khách hàng doanh nghiệp.
