Rơ le trung gian Omron MY2N-GS-R AC24 | 8 Chân, DPDT, Có Đèn LED - AUT VN

**Thương hiệu:** Omron (Nhật Bản)
**Model:** MY2N-GS-R AC24
**Loại tiếp điểm:** DPDT (2 Form C)
**Số chân:** 8 chân (Plug-in)
**Điện áp cuộn dây:** 24VAC
**Tính năng đặc biệt:** Có đèn LED chỉ thị trạng thái, tiếp điểm Bifurcated độ bền cao
**Ứng dụng:** Điều khiển tín hiệu, cách ly mạch trong hệ thống tự động hóa

nhà chế tạo: Omron

khả dụng: Trong kho

SKU: MY2N-GS-R AC24

Tải xuống mẫu

Giá cũ: 109.500 ₫

Giá bán: 87.600 ₫

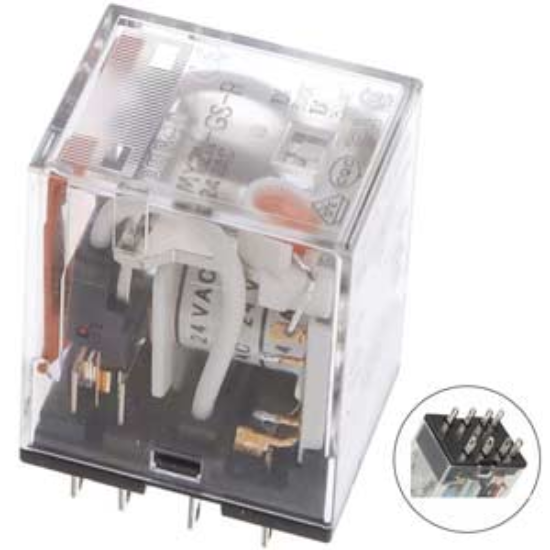

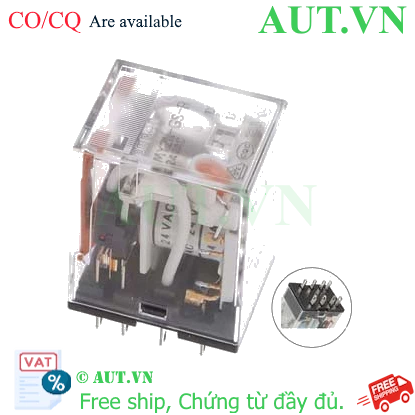

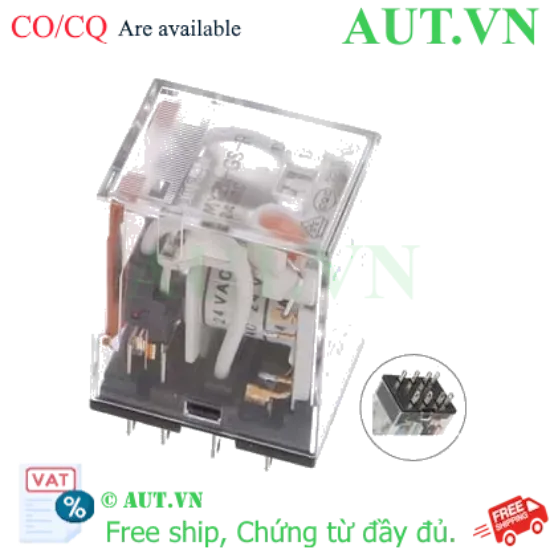

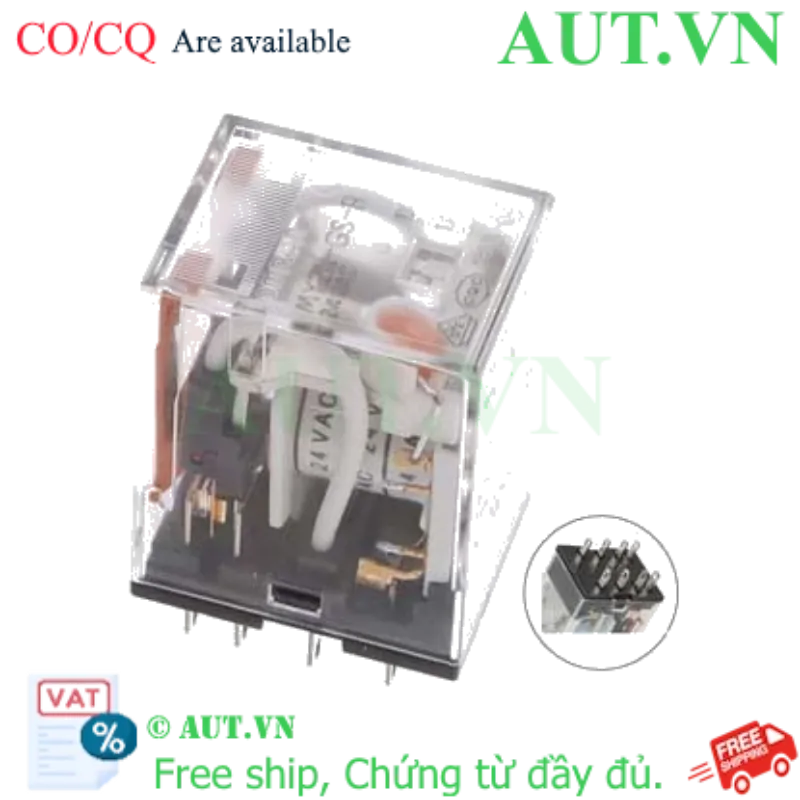

Giới thiệu Rơ le trung gian Omron MY2N-GS-R AC24

Trong các hệ thống điều khiển tự động và tủ điện công nghiệp, việc cách ly tín hiệu và chuyển mạch an toàn là yếu tố sống còn. Rơ le trung gian Omron MY2N-GS-R AC24 là giải pháp hàng đầu được các kỹ sư tin dùng. Với thiết kế nhỏ gọn, độ tin cậy cực cao từ thương hiệu Omron, sản phẩm này giúp tối ưu hóa việc đóng ngắt các tải nhỏ và tín hiệu điều khiển một cách chính xác nhất.

Điểm nổi bật của Omron MY2N-GS-R AC24

Tiếp điểm Bifurcated: Cấu trúc tiếp điểm chia đôi giúp đảm bảo khả năng dẫn điện ổn định ngay cả với các dòng điện cực nhỏ, tăng tuổi thọ thiết bị.
Chỉ thị trực quan: Tích hợp đèn LED giúp người vận hành dễ dàng kiểm tra trạng thái hoạt động của rơ le ngay tại tủ điện, giảm thiểu thời gian sửa chữa.
Thiết kế chuẩn công nghiệp: Kiểu dáng 8 chân nhỏ gọn, lắp đặt nhanh chóng trên đế cắm chuyên dụng, tiết kiệm không gian tủ điện.
Độ bền vượt trội: Khả năng chịu nhiệt và độ ẩm cao, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Model	MY2N-GS-R AC24
Thương hiệu	Omron
Loại rơ le	Rơ le trung gian (Intermediate Relay)
Số chân	8 chân
Kiểu chân	Chân dẹt (Plug-in)
Cấu trúc tiếp điểm	DPDT (2 Form C)
Loại tiếp điểm	Bifurcated (Tiếp điểm chia đôi)
Chất liệu tiếp điểm	Hợp kim bạc
Điện áp cuộn dây	24VAC
Dòng điện định mức	7A (tại 40°C), 5A (tại 70°C)
Dòng tải thuần trở	7A tại 250VAC, 7A tại 30VDC, 5A tại 220VAC, 5A tại 24VDC
Chỉ thị trạng thái	Có đèn LED
Nhiệt độ môi trường	-55 đến 70°C
Độ ẩm môi trường	5% đến 85% RH
Tiêu chuẩn	CSA, IEC, UL
Kích thước (RxCxS)	21.5mm x 28mm x 36mm
Khối lượng	~35g

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Rơ le Omron MY2N-GS-R AC24

An toàn hệ thống: Cách ly hoàn toàn giữa mạch điều khiển (24VAC) và mạch tải, bảo vệ các thiết bị nhạy cảm như PLC.
Tiết kiệm chi phí: Tuổi thọ cao và ít lỗi vặt giúp giảm thiểu chi phí bảo trì, thay thế thiết bị.
Lắp đặt dễ dàng: Sử dụng hệ thống đế cắm (Socket) giúp việc thay thế rơ le khi gặp sự cố diễn ra trong vài giây mà không cần đấu nối lại dây.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lựa chọn đế cắm (Socket) phù hợp (Ví dụ: dòng PYF hoặc PY của Omron).
Bước 2: Đấu nối nguồn điện 24VAC vào hai chân cuộn dây (Coil) của rơ le trên đế cắm.
Bước 3: Đấu nối các tiếp điểm DPDT vào mạch điều khiển hoặc mạch tải cần đóng ngắt.
Bước 4: Lắp rơ le vào đế cắm chắc chắn.
Bước 5: Cấp nguồn và kiểm tra đèn LED trên thân rơ le để xác nhận trạng thái hoạt động.

Sản phẩm sử dụng kết hợp (isRelatedTo)

Để sản phẩm hoạt động hoàn hảo, quý khách nên sử dụng cùng với các phụ kiện sau:

Đế cắm rơ le Omron: PYF08A, PYF08, PYF08-A, PYF08QN.
Thanh kẹp (Clip): PYC-A1, PYC-P để cố định đế cắm trên thanh ray DIN rail.

Ứng dụng thực tế (Application)

Điều khiển đóng ngắt tín hiệu trong các hệ thống PLC/DCS.
Sử dụng trong các tủ điều khiển máy móc công nghiệp, máy đóng gói, máy CNC.
Cách ly điện áp giữa các tầng điều khiển khác nhau trong hệ thống tự động hóa.

Câu hỏi thường gặp (FAQ)

1. Rơ le này có dùng được với nguồn 24VDC không?: Không. Model này là MY2N-GS-R AC24, sử dụng điện áp cuộn dây là 24VAC. Sử dụng nhầm nguồn DC có thể gây hỏng thiết bị.
2. Đèn LED trên rơ le có tác dụng gì?: Đèn LED dùng để hiển thị trạng thái cuộn dây có đang được cấp điện hay không, giúp kiểm tra nhanh lỗi hệ thống.
3. Tại sao nên chọn tiếp điểm Bifurcated?: Tiếp điểm này giúp tăng khả năng tiếp xúc ổn định, cực kỳ quan trọng khi điều khiển các tải có dòng điện rất nhỏ (logic signal) mà tiếp điểm thường dễ bị oxy hóa.
4. Tôi cần mua thêm gì để lắp đặt rơ le này?: Bạn cần mua thêm đế cắm (Socket) tương ứng như dòng PYF08 của Omron để lắp đặt vào thanh ray.
5. Sản phẩm có chính hãng không?: Tại AUT VN, chúng tôi cam kết cung cấp sản phẩm Omron chính hãng 100%, đầy đủ CO/CQ.
6. Rơ le này chịu được dòng tải tối đa bao nhiêu?: Tùy vào điện áp, thông thường chịu được 7A (tại 40°C) hoặc 5A (tại 70°C) cho tải thuần trở.
7. Có thể lắp rơ le này lên thanh ray DIN rail không?: Có, nếu bạn sử dụng kèm với đế cắm có thiết kế hỗ trợ gắn thanh DIN rail.
8. Kích thước của rơ le có nhỏ không?: Rơ le rất nhỏ gọn với chiều rộng chỉ 21.5mm, rất phù hợp cho các tủ điện chật hẹp.
9. Tôi có thể mua hàng tại AUT VN có hóa đơn VAT không?: Có, AUT VN xuất hóa đơn VAT đầy đủ cho mọi đơn hàng doanh nghiệp.
10. Thời gian bảo hành như thế nào?: Sản phẩm được bảo hành theo chính sách tiêu chuẩn của hãng Omron và nhà phân phối AUT VN.
