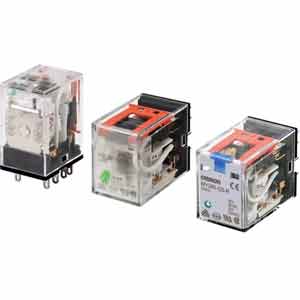

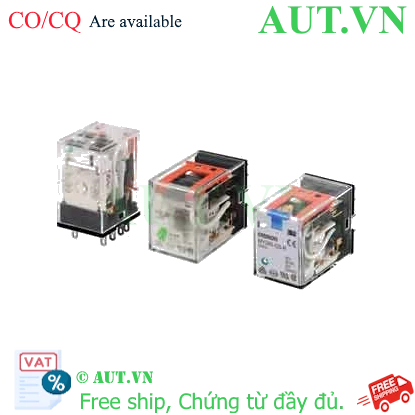

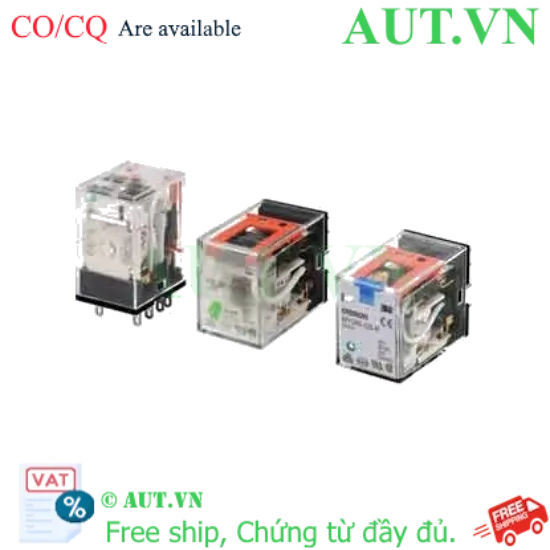

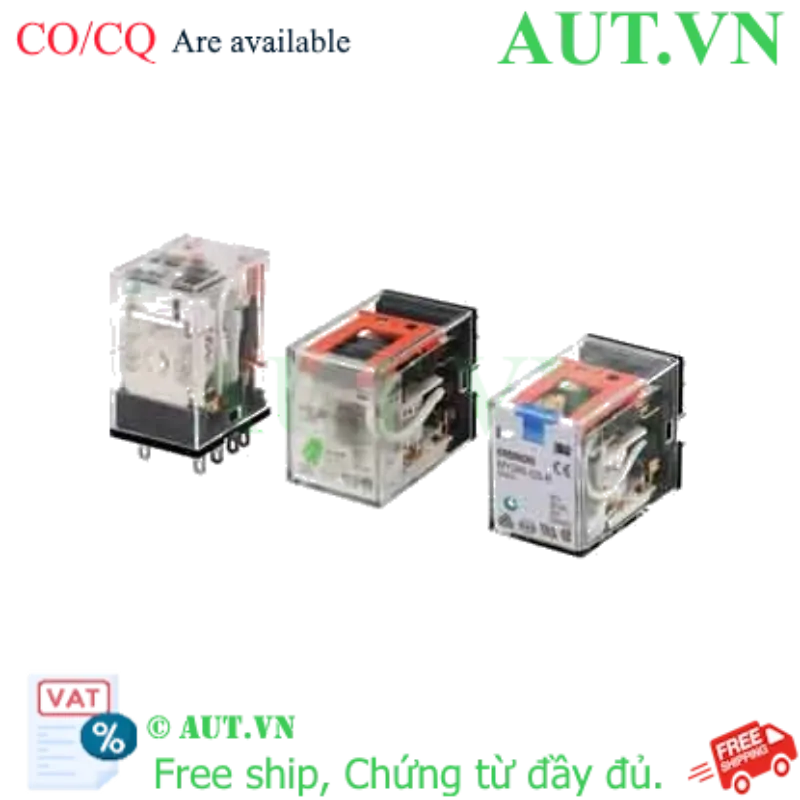

Rơ le trung gian Omron MY4N-GS-R DC100/110 | 4PDT, 14 Chân, Đèn LED - Chính Hãng AUT VN

Thương hiệu: Omron chính hãng (Phân phối bởi AUT VN)
Cấu hình: 4PDT (4 cực, 2 vị trí tiếp điểm)
Điện áp cuộn dây: DC 100V / 110V
Kết nối: 14 chân dẹt, tương thích đế PY
Tiện ích: Tích hợp đèn LED báo trạng thái và chỉ thị cơ học

nhà chế tạo: Omron

SKU: MY4N-GS-R DC100/110

Tải xuống mẫu

Giá cũ: 175.800 ₫

Giá bán: 140.640 ₫

Số lượng:

Giới thiệu về Rơ le trung gian Omron MY4N-GS-R DC100/110

Rơ le trung gian Omron MY4N-GS-R DC100/110 là giải pháp đóng ngắt điện từ chuyên dụng cho các hệ thống điều khiển công nghiệp hiện đại. Được thiết kế để đóng vai trò cầu nối trung gian, sản phẩm giúp cách ly điện áp và khuếch đại tín hiệu, bảo vệ tối đa cho các thiết bị điều khiển nhạy cảm như PLC, Timer hoặc vi điều khiển khỏi các sự cố quá tải hoặc xung điện từ thiết bị chấp hành. Sản phẩm hiện được phân phối chính hãng bởi AUT VN, đảm bảo tiêu chuẩn chất lượng khắt khe nhất cho tủ điện công nghiệp.

Điểm nổi bật của Omron MY4N-GS-R

Khả năng điều khiển linh hoạt (4PDT): Với 4 cặp tiếp điểm độc lập, bạn có thể điều khiển đồng thời 4 mạch điện khác nhau chỉ với một tín hiệu kích hoạt duy nhất.
Độ bền vượt trội: Tiếp điểm được chế tạo từ hợp kim bạc cao cấp, giảm thiểu hiện tượng mài mòn và đánh lửa, kéo dài tuổi thọ vận hành.
Giám sát trực quan: Hệ thống đèn LED báo hiệu kết hợp với chỉ thị cơ học cho phép kỹ thuật viên xác định trạng thái On/Off của rơ le ngay lập tức mà không cần công cụ đo.
Tiêu chuẩn toàn cầu: Đạt các chứng chỉ an toàn quốc tế như CSA, IEC và UL, phù hợp cho mọi môi trường vận hành từ nhà máy đến tòa nhà thông minh.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết đặc tính
Model	MY4N-GS-R DC100/110
Loại thiết bị	Rơ le trung gian (General Purpose Relay)
Cấu hình tiếp điểm	4PDT (4 cực, mỗi cực 1 NO + 1 NC)
Điện áp cuộn dây (Rated Voltage)	100V DC / 110V DC
Số chân cắm	14 chân dẹt (Flat pins)
Dòng định mức tiếp điểm	6A (tại 250VAC), 6A (tại 30VDC), 3A (tại 220VAC)
Vật liệu tiếp điểm	Hợp kim bạc (Silver Alloy)
Chỉ báo trạng thái	LED báo nguồn + Chỉ thị cơ học
Nhiệt độ vận hành	-55°C đến +70°C
Tiêu chuẩn an toàn	CSA, IEC, UL

Lợi ích khi lựa chọn Rơ le Omron MY4N-GS-R

Nâng cao an toàn hệ thống: Cách ly hoàn toàn mạch điều khiển và mạch động lực, loại bỏ nguy cơ hỏng hóc PLC khi có sự cố ngắn mạch ở tải.
Rút ngắn thời gian bảo trì: Nhờ đèn LED chỉ báo, việc chẩn đoán lỗi trong tủ điện trở nên nhanh chóng, giảm thiểu thời gian dừng máy (downtime).
Lắp đặt nhanh chóng: Tương thích hoàn toàn với các dòng đế cắm PY series phổ biến, cho phép thay thế nóng (hot-swap) dễ dàng mà không cần hàn nối.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1 - Lựa chọn đế cắm: Sử dụng đế cắm 14 chân như PY14 hoặc PYF14A để gắn rơ le chắc chắn lên thanh DIN Rail.
Bước 2 - Đấu nối cuộn dây: Kết nối nguồn cấp DC 100V hoặc 110V vào hai chân cuộn dây (Coil) của rơ le theo đúng cực tính.
Bước 3 - Đấu nối tiếp điểm: Tùy theo yêu cầu mạch, kết nối chân Chung (COM) với chân Thường Mở (NO) cho tín hiệu kích hoạt hoặc Thường Đóng (NC) cho tín hiệu ngắt.
Bước 4 - Vận hành và kiểm tra: Cấp nguồn cho cuộn dây, quan sát đèn LED sáng và dùng đồng hồ VOM kiểm tra sự chuyển trạng thái của các cặp tiếp điểm trước khi vận hành toàn hệ thống.

Sản phẩm sử dụng chung (isRelatedTo)

Để tối ưu hiệu suất và đảm bảo an toàn điện, quý khách nên kết hợp MY4N-GS-R với các phụ kiện sau:

Đế cắm rơ le Omron: PYF14A, PY14, PYF14-ESN.
Thanh kẹp giữ rơ le: PYC-A1, PYC-P.

Ứng dụng thực tế (Application)

Hệ thống tự động hóa: Điều khiển đóng ngắt van điện từ (Solenoid Valve), khởi động từ (Contactor) cho động cơ.
Tích hợp PLC: Làm rơ le đệm cách ly cho ngõ ra PLC nhằm điều khiển tải công suất lớn hơn.
Quản lý điện năng: Sử dụng trong các tủ điều khiển chiếu sáng trung tâm, hệ thống điều hòa không khí (HVAC) của tòa nhà.

Câu hỏi thường gặp (FAQ)

1. Rơ le MY4N-GS-R DC100/110 khác gì với phiên bản AC?
Điểm khác biệt lớn nhất là cuộn dây (Coil). Bản DC này chỉ hoạt động với nguồn một chiều 100-110V, trong khi bản AC hoạt động với nguồn xoay chiều. Việc dùng sai nguồn điện sẽ gây cháy cuộn dây ngay lập tức.

2. Sản phẩm này có lắp vừa đế PY14 thông dụng không?
Có, Omron thiết kế dòng MY4N hoàn toàn tương thích với tất cả các loại đế cắm 14 chân dòng PY của hãng.

3. Ký hiệu 4PDT có ý nghĩa kỹ thuật là gì?
4PDT (Four Pole Double Throw) nghĩa là rơ le có 4 cực độc lập, mỗi cực có 1 tiếp điểm thường mở (NO) và 1 tiếp điểm thường đóng (NC), cho phép chuyển đổi linh hoạt.

4. Đèn LED trên rơ le có tác dụng gì trong vận hành?
Đèn LED giúp kỹ thuật viên biết cuộn dây đang có điện mà không cần dùng đồng hồ đo, cực kỳ hữu ích khi cần dò lỗi nhanh trong tủ điện lớn.

5. Tuổi thọ tiếp điểm của MY4N-GS-R là bao lâu?
Với vật liệu hợp kim bạc, sản phẩm đảm bảo hàng triệu chu kỳ đóng ngắt ở mức tải định mức, mang lại sự ổn định lâu dài.

6. Tại sao tôi nên mua rơ le Omron tại AUT VN?
AUT VN cam kết cung cấp hàng chính hãng 100%, đầy đủ chứng chỉ CO/CQ, hóa đơn VAT và chính sách bảo hành uy tín, hỗ trợ kỹ thuật chuyên sâu.

7. Dòng điện tối đa mà rơ le này có thể chịu được là bao nhiêu?
Dòng định mức tối đa là 6A đối với tải thuần trở ở điện áp 250VAC hoặc 30VDC.

8. Có cần lắp diode chống ngược cho cuộn dây DC không?
Có, đối với cuộn dây DC, bạn nên lắp thêm diode xung ngược (Flyback Diode) để bảo vệ các thiết bị điều khiển (như PLC) khỏi dòng điện cảm ứng khi rơ le ngắt.

9. Kích thước vật lý của rơ le này là bao nhiêu?
Kích thước tiêu chuẩn khoảng 21.5mm (Rộng) x 28mm (Cao) x 36mm (Sâu), rất nhỏ gọn cho việc lắp đặt mật độ cao.

10. Rơ le này có chịu được môi trường nhiệt độ cao không?
Sản phẩm hoạt động ổn định trong dải nhiệt độ từ -55°C đến 70°C, phù hợp với hầu hết môi trường công nghiệp tại Việt Nam.

Nguồn tham khảo: Omron Industrial Automation Official
